本技術涉及造粒，更具體地說，本實用涉及一種熱塑性聚氨酯彈性體水切模頭。

背景技術：

1、熱塑性聚氨酯彈性體又稱熱塑性聚氨酯橡膠，簡稱tpu，其具有許多優良的性能如高模量、高強度，優良的耐磨性、耐化學品、耐水解性、耐高低溫和耐霉菌性等，這些良好的性能使得熱塑性聚氨酯彈性體被廣泛應用于鞋材、電纜、服裝、汽車、醫藥衛生、管材、薄膜和片材等許多領域。熱塑性聚氨酯彈性體(tpu)是一類加熱可以塑化的彈性體，熱塑性聚氨酯彈性體在加工流程中，需要將高溫熔融的熱塑性聚氨酯彈性體送入切粒機內，然后進行母粒顆粒的制備。目前熱塑性聚氨酯彈性體的制粒主要分為水冷拉條、風環熱切和水環熱切這幾種方式。

2、當下熱塑性聚氨酯彈性體在進行風環熱切的接觸切粒時，模頭位置的切粒刀緊貼模板造粒帶做高速運轉，在切粒刀磨損后，需前進切粒刀面向模頭進行補償磨損量，而目前切粒刀前進的補償結構設計繁瑣且復雜，同時還不便于切粒刀的拆卸，基于此，本實用新型提供了一種熱塑性聚氨酯彈性體水切模頭。

技術實現思路

1、為了克服現有技術的上述缺陷，本實用新型提供一種熱塑性聚氨酯彈性體水切模頭，本實用新型所要解決的技術問題是：目前模頭位置的切粒刀在對熱塑性聚氨酯彈性體制粒并磨損后，切粒刀前進模頭的補償結構設計繁瑣且復雜，同時還不便于切粒刀的拆卸的技術問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種熱塑性聚氨酯彈性體水切模頭，包括用于輸送熔融的熱塑性聚氨酯彈性體的擠出料筒，所述擠出料筒的擠出端通過鉸鏈轉動連接有進水罩，所述進水罩上開設有進水口，所述進水罩的底部固定連通有排放斗，所述擠出料筒的擠出端設置有擠出盤；

3、所述擠出盤的中部轉動連接有限位轉桿，所述限位轉桿上拆卸連接有切粒組件，所述切粒組件用于對通過所述擠出盤擠出的熱塑性聚氨酯彈性體切粒，所述切粒組件上拆卸連接有永磁體一，所述進水罩上通過轉軸連接有永磁體二，所述永磁體二與所述永磁體一磁性相斥，所述進水罩上設置有用于驅動所述永磁體二上轉軸轉動的旋轉裝置。

4、在一個優選的實施方式中，所述進水罩和所述擠出料筒上設置有匹配的門鎖。

5、在一個優選的實施方式中，所述進水罩上設置有觀察窗，所述進水罩的一端設置有密封圈。

6、在一個優選的實施方式中，所述切粒組件包括刀座和固定連接在所述刀座上的若干個切刀，所述刀座上固定貫穿有定位套，所述刀座通過定位套插接在所述限位轉桿上，所述擠出盤上設置有擠出區域，所述切刀緊貼在所述擠出盤的擠出區域。

7、在一個優選的實施方式中，當進水罩閉合在所述擠出料筒的擠出端時，所述永磁體一和所述永磁體二之間預留有間隙。

8、在一個優選的實施方式中，所述永磁體一的端面固定連接有插桿，所述插桿上固定套設有橡膠套，所述定位套上開設有插孔，所述插桿通過橡膠套緊密插接在所述插孔中。

9、本實用新型的技術效果和優點：

10、本實用新型的一種熱塑性聚氨酯彈性體水切模頭，通過將切粒組件插入在限位轉桿上，永磁體一裝配在切粒組件上，利用限位插桿的路徑為切粒組件預留補償磨損量的移動，通過閉合擠出料筒一端的進水罩，永磁體一和永磁體二可水平對應并實現磁性相斥的效果，這樣切粒組件的可伴隨磨損量進行自動磁壓的前進，則永磁體二的轉動即可帶動切粒組件進行切粒的旋轉；因切粒組件采用插入式的裝配效果，并通過磁壓的方式實現切粒的限位和轉動，故可滿足切粒組件拆卸的便捷。

技術特征：

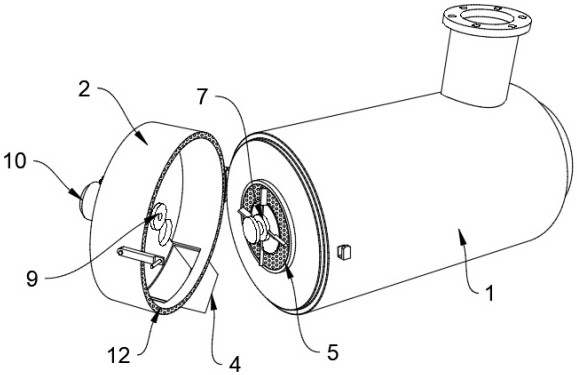

1.一種熱塑性聚氨酯彈性體水切模頭，包括用于輸送熔融的熱塑性聚氨酯彈性體的擠出料筒（1），其特征在于：所述擠出料筒（1）的擠出端通過鉸鏈轉動連接有進水罩（2），所述進水罩（2）上開設有進水口（3），所述進水罩（2）的底部固定連通有排放斗（4），所述擠出料筒（1）的擠出端設置有擠出盤（5）；

2.根據權利要求1所述的一種熱塑性聚氨酯彈性體水切模頭，其特征在于：所述進水罩（2）和所述擠出料筒（1）上設置有匹配的門鎖。

3.根據權利要求1所述的一種熱塑性聚氨酯彈性體水切模頭，其特征在于：所述進水罩（2）上設置有觀察窗（11），所述進水罩（2）的一端設置有密封圈（12）。

4.根據權利要求1所述的一種熱塑性聚氨酯彈性體水切模頭，其特征在于：所述切粒組件（7）包括刀座（71）和固定連接在所述刀座（71）上的若干個切刀（72），所述刀座（71）上固定貫穿有定位套（13），所述刀座（71）通過定位套（13）插接在所述限位轉桿（6）上，所述擠出盤（5）上設置有擠出區域，所述切刀（72）緊貼在所述擠出盤（5）的擠出區域。

5.根據權利要求1所述的一種熱塑性聚氨酯彈性體水切模頭，其特征在于：當進水罩（2）閉合在所述擠出料筒（1）的擠出端時，所述永磁體一（8）和所述永磁體二（9）之間預留有間隙。

6.根據權利要求4所述的一種熱塑性聚氨酯彈性體水切模頭，其特征在于：所述永磁體一（8）的端面固定連接有插桿（14），所述插桿（14）上固定套設有橡膠套（15），所述定位套（13）上開設有插孔，所述插桿（14）通過橡膠套（15）緊密插接在所述插孔中。

技術總結
本技術公開了一種熱塑性聚氨酯彈性體水切模頭，具體涉及造粒技術領域，包括用于輸送熔融的熱塑性聚氨酯彈性體的擠出料筒，擠出料筒的擠出端通過鉸鏈轉動連接有進水罩，進水罩上開設有進水口，進水罩的底部固定連通有排放斗，擠出料筒的擠出端設置有擠出盤；擠出盤的中部轉動連接有限位轉桿，限位轉桿上拆卸連接有切粒組件，切粒組件用于對通過擠出盤擠出的熱塑性聚氨酯彈性體切粒，切粒組件上拆卸連接有永磁體一，進水罩上通過轉軸連接有永磁體二。本技術解決了目前模頭位置的切粒刀在對熱塑性聚氨酯彈性體制粒并磨損后，切粒刀前進模頭的補償結構設計繁瑣且復雜，同時還不便于切粒刀的拆卸的技術問題。

技術研發人員：席志偉,劉永亮,張靜敏,韓軍,席岳峰
受保護的技術使用者：河北晉靈新能源材料有限責任公司
技術研發日：20240702
技術公布日：2025/4/28
