本技術涉及一種用于標簽用低縮力聚酯收縮薄膜的制備系統。

背景技術：

1、容器等產品的外表面常使用收縮薄膜作為其包裝以及標簽。常規的收縮膜的收縮溫度可能需要達到140℃左右。高收縮溫度需要在高溫下操作。在某些應用中，例如醫藥包裝，高溫可能會對熱敏性產品產生不利影響。另外，較高收縮溫度會導致包裝瓶變形。

2、cn?110891779?b公開了一種多層收縮膜，其包含位于第一表層和第二表層之間的至少一個核心層其中所述多層收縮膜包含乙烯/α-烯烴互聚物組合物和低密度聚乙烯。然而該現有技術提出的收縮膜的熱收縮溫度并未明顯降低，仍然高達120℃以上，而且乙烯類的烯烴的穩定性相對較差，逐漸被改性聚酯薄膜所取代。

3、cn?112297555?b公開了一種熱收縮聚酯薄膜，由a層、b層和c層組成，所述的a層和c層分別設置于b層的兩側，a層和c層為含有功能料切片的聚酯表層和聚酯底層，b層為不含功能料切片的聚酯芯層；所述a層和c層的聚酯與b層的聚酯成分相同。該現有技術的三層結構的熱收縮聚酯薄膜的收縮溫度也高達120℃，雖然采用聚酯材料提高了穩定性，但是過高的收縮溫度也使其應用場景受到溫度的限制，難以應用于需要低溫包裝的產品的標簽使用。

4、另外，現有聚酯薄膜制成的收縮膜的收縮力過大，用作標簽使用時容易使薄壁塑料容器發生變形，標簽上的圖案和文字會因?yàn)樽冃味プR(shí)別功能，影響產品外觀。而且現有技術也缺乏制備類似收縮膜的系統。

技術實現思路

1、本實用新型要解決的技術問題是提供一種用于標簽用低縮力聚酯收縮薄膜的制備系統，以減少或避免前面所提到的問題。

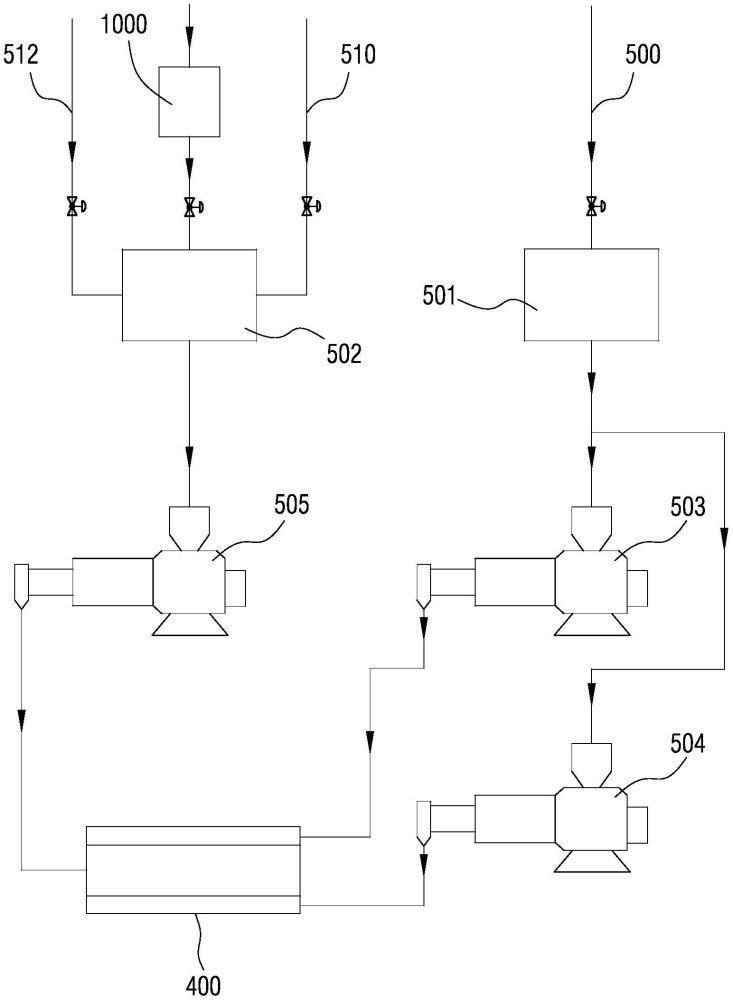

2、為解決上述技術問題，本實用新型提出了一種用于標簽用低縮力聚酯收縮薄膜的制備系統，用于制備由擠出成型的a層表面層、b層芯層和c層底層構成的標簽用低縮力聚酯收縮薄膜，其特征在于，所述制備系統包括普通膜用petg聚酯切片輸入管道、第一混料倉以及第二混料倉，普通膜用petg聚酯切片輸入管道的輸出端連接第一混料倉的輸入端，功能母料制備裝置的輸出端連接第二混料倉的輸入端，第二混料倉的輸入端進一步連接有羥乙基纖維素輸入管道和聚砜輸入管道；所述第一混料倉的輸出端分別連接第一雙螺桿擠出機和第三雙螺桿擠出機；所述第二混料倉的輸出端連接第二單螺桿擠出機；所述第一雙螺桿擠出機和第三雙螺桿擠出機的輸出端將制備的a層厚片和c層厚片作為表層和底層輸入拉膜機構，所述第二單螺桿擠出機的輸出端將制備的b層厚片作為芯層輸入拉膜機構；其中，所述功能母料制備裝置包括至少一個酯化罐和一個縮聚罐，所述酯化罐具有用于對苯二甲酸的第一入口、用于乙二醇的第二入口以及用于連接酯化輔料罐的出口的第三入口；所述縮聚罐具有用于連接所述酯化罐的出口的第四入口、用于連接縮聚輔料罐的出口的第五入口以及用于三聚磷酸鉀的第六入口；所述縮聚罐的出口連接至少一個擠出機，所述擠出機的出口連接一個切粒機，所述切粒機的出口連接一個干燥機。

3、優選地，所述酯化輔料罐設置有分別對應輸入1，4-環己烷二甲醇、磷酸三芳基酯以及異氰酸酯的三個入口。

4、優選地，所述縮聚輔料罐設置有分別對應輸入硅酸鎂鋁、乙二胺四乙酸二鈉以及其它助劑的三個入口。

5、本實用新型的制備系統結構清晰直觀，易于參照實施，還可根據需要在本實用新型的制備系統上通過調整各組分的添加量，制備其它類型的收縮薄膜。通過本實用新型的制備系統制備獲得的標簽用低縮力聚酯收縮薄膜，尤其適合作為低縮力的標簽使用，在后加工和使用中，有利于提升產品良率。

技術特征：

1.一種用于標簽用低縮力聚酯收縮薄膜的制備系統，用于制備由擠出成型的a層表面層、b層芯層和c層底層構成的標簽用低縮力聚酯收縮薄膜，其特征在于，所述制備系統包括普通膜用petg聚酯切片輸入管道、第一混料倉以及第二混料倉，普通膜用petg聚酯切片輸入管道的輸出端連接第一混料倉的輸入端，功能母料制備裝置的輸出端連接第二混料倉的輸入端，第二混料倉的輸入端進一步連接有羥乙基纖維素輸入管道和聚砜輸入管道；所述第一混料倉的輸出端分別連接第一雙螺桿擠出機和第三雙螺桿擠出機；所述第二混料倉的輸出端連接第二單螺桿擠出機；所述第一雙螺桿擠出機和第三雙螺桿擠出機的輸出端將制備的a層厚片和c層厚片作為表層和底層輸入拉膜機構，所述第二單螺桿擠出機的輸出端將制備的b層厚片作為芯層輸入拉膜機構；其中，所述功能母料制備裝置包括至少一個酯化罐和一個縮聚罐，所述酯化罐具有用于對苯二甲酸的第一入口、用于乙二醇的第二入口以及用于連接酯化輔料罐的出口的第三入口；所述縮聚罐具有用于連接所述酯化罐的出口的第四入口、用于連接縮聚輔料罐的出口的第五入口以及用于三聚磷酸鉀的第六入口；所述縮聚罐的出口連接至少一個擠出機，所述擠出機的出口連接一個切粒機，所述切粒機的出口連接一個干燥機。

2.如權利要求1所述的制備系統，其特征在于，所述酯化輔料罐設置有分別對應輸入1，4-環己烷二甲醇、磷酸三芳基酯以及異氰酸酯的三個入口。

3.如權利要求1所述的制備系統，其特征在于，所述縮聚輔料罐設置有分別對應輸入硅酸鎂鋁、乙二胺四乙酸二鈉以及其它助劑的三個入口。

技術總結
一種用于標簽用低縮力聚酯收縮薄膜的制備系統，包括普通膜用PETG聚酯切片輸入管道、第一混料倉以及第二混料倉，普通膜用PETG聚酯切片輸入管道的輸出端連接第一混料倉的輸入端，功能母料制備裝置的輸出端連接第二混料倉的輸入端，第二混料倉的輸入端進一步連接有羥乙基纖維素輸入管道和聚砜輸入管道；第一混料倉的輸出端分別連接第一雙螺桿擠出機和第三雙螺桿擠出機；第二混料倉的輸出端連接第二單螺桿擠出機；所述第一雙螺桿擠出機和第三雙螺桿擠出機的輸出端將制備的A層厚片和C層厚片輸入拉膜機構，所述第二單螺桿擠出機的輸出端將制備的B層厚片輸入拉膜機構。通過本申請的制備系統，可以制備獲得適合作為低縮力的標簽使用的收縮薄膜。

技術研發人員：吳培服,丁炎森,吳迪,錢向飛
受保護的技術使用者：江蘇雙星彩塑新材料股份有限公司
技術研發日：20240723
技術公布日：2025/4/28
