本技術涉及pvc板加工，特別涉及一種裝飾pvc板覆膜裝置。

背景技術：

1、pvc板，即聚氯乙烯板，其化學穩定性出色，能夠抵抗多種化學物質的侵蝕，具有良好的耐酸堿性，在物理性能方面，pvc板堅固耐用，具備一定的剛性和強度，能適應不同的使用環境和負荷要求，pvc板的加工性能良好，可以通過多種方式進行切割、鉆孔、折彎等加工，以滿足不同形狀和結構的需求，對pvc板覆膜可以使pvc板表面更加光滑、美觀，呈現出更好的視覺效果，防止刮擦、磨損等，也可以避免對pvc板造成損傷，延長其使用壽命，膜層還能有效阻擋污漬的滲透，讓板材更容易清潔和維護，保持整潔。

2、目前的pvc板材覆膜機沒有在覆膜操作之前把板材表面的灰塵清理掉，進而使得灰塵留存在板材和膜的中間，灰塵的存在不僅會影響覆膜的外觀質量，導致表面不平整、有瑕疵，還可能會降低膜與板材之間的粘結強度，使覆膜容易脫落或出現氣泡等問題，進而影響板材的整體質量和使用性能，經過檢索后發現，申請?zhí)枮閏n202023254328.6的實用新型提供的技術方案同樣存在上述的問題。

技術實現思路

1、本實用新型的目的在于至少解決現有技術中存在的技術問題之一，提供一種裝飾pvc板覆膜裝置，通過設置pvc板清潔機構在進行覆膜前對pvc板進行清潔，清理的灰塵通過吸塵器吸出，該裝置在對pvc板覆膜前可以將pvc板表面灰塵進行清理，覆膜后不會因?yàn)閮?nèi)部留有灰塵使板面不平整，有瑕疵，內部沒有灰塵裝飾膜不易脫落或出現氣泡等問題，覆膜時通過導向輥導向，也降低了氣泡產生的可能，整體提升板材的覆膜質量。

2、為實現上述目的，本實用新型還提供具有上述一種裝飾pvc板覆膜裝置，包括：殼體與pvc板清潔機構，所述殼體的后表面固定連接有電機，所述電機的輸出端固定連接有第一轉軸，所述第一轉軸的側表面固定連接有驅動輥，所述驅動輥的側表面滾動連接有傳送帶，所述傳送帶的上表面設置有pvc板，所述殼體的上表面固定連接有第一支撐柱，所述第一支撐柱的前表面固定連接有連接桿，所述連接桿的內部設置有凹槽，所述凹槽的頂內壁固定連接有彈簧，所述pvc板清潔機構包括活動板、清潔刷、清潔板、吸塵器與吸嘴，所述活動板的下表面與清潔刷固定連接，所述活動板的下表面與清潔板固定連接，所述殼體的上表面固定連接有第二支撐柱，所述第二支撐柱的內部轉動連接有第二轉軸，所述殼體的上表面固定連接有第三支撐柱，所述第三支撐柱的內部轉動連接有第三轉軸，所述第三轉軸的側表面固定連接有導向輥。

3、根據所述的一種裝飾pvc板覆膜裝置，所述電機與吸塵器均與外部電源電性連接，所述第一支撐柱的數量為兩個且前后分布，支撐柱對pvc板清潔機構起支撐作用。

4、根據所述的一種裝飾pvc板覆膜裝置，所述連接桿的左表面與吸塵器固定連接，所述吸塵器的下表面與吸嘴固定連接，清潔刷與清潔板清理出來的灰塵通過吸塵器下方的吸嘴吸取，保證了pvc板表面干凈整潔無灰塵。

5、根據所述的一種裝飾pvc板覆膜裝置，所述清潔刷的下表面與pvc板滑動連接，所述清潔板的下表面與pvc板滑動連接，清潔刷與清潔版在彈簧的作用下始終下表面與清潔板接觸，清潔效果好。

6、根據所述的一種裝飾pvc板覆膜裝置，所述凹槽的頂內壁固定連接有阻尼器，所述阻尼器的下端與活動板固定連接，阻尼器設置使結構更加穩定。

7、根據所述的一種裝飾pvc板覆膜裝置，所述第二轉軸的側表面固定連接有裝飾膜，所述彈簧的數量為多個，多組彈簧設置使清潔刷與清潔板下表面始終與pvc板接觸。

8、根據所述的一種裝飾pvc板覆膜裝置，所述殼體的下表面固定連接有支架，所述支架的數量為四個且矩形分布，對裝置起支撐作用。

9、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

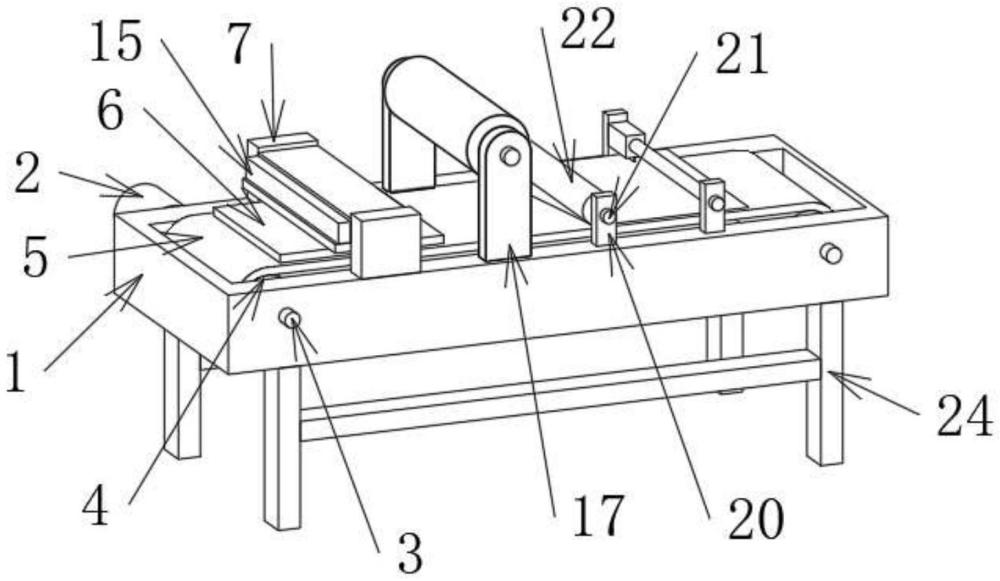

1.一種裝飾pvc板覆膜裝置，其特征在于，包括：殼體(1)與pvc板清潔機構(23)，所述殼體(1)的后表面固定連接有電機(2)，所述電機(2)的輸出端固定連接有第一轉軸(3)，所述第一轉軸(3)的側表面固定連接有驅動輥(4)，所述驅動輥(4)的側表面滾動連接有傳送帶(5)，所述傳送帶(5)的上表面設置有pvc板(6)，所述殼體(1)的上表面固定連接有第一支撐柱(7)，所述第一支撐柱(7)的前表面固定連接有連接桿(8)，所述連接桿(8)的內部設置有凹槽(9)，所述凹槽(9)的頂內壁固定連接有彈簧(10)；

2.根據權利要求1所述的一種裝飾pvc板覆膜裝置，其特征在于，所述電機(2)與吸塵器(15)均與外部電源電性連接，所述第一支撐柱(7)的數量為兩個且前后分布。

3.根據權利要求1所述的一種裝飾pvc板覆膜裝置，其特征在于，所述連接桿(8)的左表面與吸塵器(15)固定連接，所述吸塵器(15)的下表面與吸嘴(16)固定連接。

4.根據權利要求1所述的一種裝飾pvc板覆膜裝置，其特征在于，所述清潔刷(13)的下表面與pvc板(6)滑動連接，所述清潔板(14)的下表面與pvc板(6)滑動連接。

5.根據權利要求1所述的一種裝飾pvc板覆膜裝置，其特征在于，所述凹槽(9)的頂內壁固定連接有阻尼器(11)，所述阻尼器(11)的下端與活動板(12)固定連接。

6.根據權利要求1所述的一種裝飾pvc板覆膜裝置，其特征在于，所述第二轉軸(18)的側表面固定連接有裝飾膜(19)，所述彈簧(10)的數量為多個。

7.根據權利要求1所述的一種裝飾pvc板覆膜裝置，其特征在于，所述殼體(1)的下表面固定連接有支架(24)，所述支架(24)的數量為四個且矩形分布。

技術總結
本技術公開了一種裝飾PVC板覆膜裝置，包括：殼體與PVC板清潔機構，所述PVC板清潔機構包括活動板、清潔刷、清潔板、吸塵器與吸嘴，所述殼體的上表面固定連接有第三支撐柱，所述第三支撐柱的內部轉動連接有第三轉軸，所述第三轉軸的側表面固定連接有導向輥，通過設置PVC板清潔機構在進行覆膜前對PVC板進行清潔，清理的灰塵通過吸塵器吸出，該裝置在對PVC板覆膜前可以將PVC板表面灰塵進行清理，覆膜后不會因?yàn)閮?nèi)部留有灰塵使板面不平整，有瑕疵，內部沒有灰塵裝飾膜不易脫落或出現氣泡等問題，覆膜時通過導向輥導向，也降低了氣泡產生的可能，整體提升板材的覆膜質量。

技術研發人員：李成立,李超
受保護的技術使用者：杭州依超板業有限公司
技術研發日：20240716
技術公布日：2025/4/28
