本發明涉及一種用于制造模制產品的設備和方法。

背景技術：

1、具體地，本發明可應用于制造從料塊(或坯料)開始獲得的產品，在模制過程中進料該料塊(或坯料)以獲得各種類型的物體。

2、本發明特別適用于制造和形成由天然和可再生材料，例如，基于纖維素的材料所獲得的料塊的領域，天然和可再生材料通常用于制造目前由合成聚合物材料制成的多種物體，具體但不排他地是在包裝領域中的多種物體。基于纖維素的材料有利地比合成聚合物材料污染更少且更易于處理。

3、如已知的，物體是通過擠壓陽半模和陰半模之間的基于纖維素的材料的料塊而形成的。

4、該料塊通常具有平盤形狀，從而使得它們易于運輸和插入相應的半模之間。

5、那些料塊主要通過模切由基于纖維素的材料所制成的幅材獲得的。

6、如例如在專利公開wo2021/037946a1中所描述的，纖維素幅材朝向成形工位(forming?station)連續展開，在成形工位相應的沖頭將幅材切割成預定的形狀和尺寸。以這種方式，然后將以平盤形式制成的料塊進料至模制工位。

7、然而，該解決方案的主要缺點主要來自于在切割操作期間獲得的大量廢物(廢料)的存在。

8、事實上，應注意直接在纖維素幅材上所獲得的一個圓盤形狀和另一個之間，產生了必須從物體形成線上去除的廢物。此外，為了避免纖維素材料的過度消耗，必須實施廢物回收步驟，從而就額外操作和處理成本而言，隨之產生缺點。

9、上述制備料塊的方法的另一個主要缺點來自于纖維素幅材的存在，該纖維素幅材聚集在大卷軸中，因此特別龐大。在這種情形下，事實上應考慮為了能夠適當形成料塊，使用了低密度并因此易于變形和成形的纖維素幅材，稱為“氣流成網幅材(air-laid?web)”，由于該幅材含有大量空氣，其特別龐大。

10、最后，上述制造料塊的已知方法的另一個缺點是由獲得不同厚度和密度中較差的靈活性導致的。事實上，如上所述，連續模制工藝是在單一料塊上進行的，該單一料塊是從通常具有恒定厚度和密度的膜開始的由基于纖維素的材料制成的。

技術實現思路

1、在這種情形下，本發明的一個目的是改進用于制造料塊(劑量，dose)的方法，該料塊旨在用于通過模制形成的方法。

2、具體地，本發明的第一目的是使得制造料塊的設備和相應方法可用，該方法可以避免產生廢物。換言之，本發明的第一目的是限制(limit，減少)任何材料廢料，并因此也限制了材料的回收和重復使用的相關步驟。

3、本發明的另一個目的是使得用于制造模制產品的設備可用，該設備結構簡單并且不需要使用非常龐大的低密度的基于纖維素的材料的卷軸。

4、本發明的又一個目的是提供用于制造模制產品的設備和相關方法，該設備和相關方法在獲得多層料塊方面特別通用。

5、具體地，本發明的目的是能夠獲得具有不同厚度和/或密度的料塊，如果從具有均勻厚度的膜獲得料塊，則不能獲得具有不同厚度和/或密度的料塊。

6、根據本發明的第一方面，提供了用于制造模制產品的設備，該設備包括：

7、-容納體，該容納體用于預定量的松散材料，諸如粉狀、纖維狀或顆粒狀的材料，容納體具有至少一個用于排出材料的排出開口；和

8、-成形室，成形室具有底壁和進入開口，進入開口被構造成與排出開口連通以允許材料從底壁上方的容納體通過。

9、此外，該設備優選地具有壓實單元，該壓實單元可操作地接合在成形室中以將松散材料壓實至模制產品在起始密度和最終密度之間的中間密度，并限定可易于轉移至模具、可變形且可成形的單個體形式的料塊。

10、還提供了用于制造模制產品的方法，該方法包括以下步驟：

11、-在容納體內制備預定量的松散材料，諸如粉狀、纖維狀或顆粒狀的材料；

12、-將容納在容納體中的材料轉移至成形室內部。

13、有利地，最后，松散材料也在室內被壓實以限定單個體形式的料塊。

14、以這種方式，使用確定劑量的粉狀、纖維狀或顆粒狀材料并將其進料至成形室內，允許制備料塊，同時避免了產生廢物或廢料。還避免了大卷軸的使用。

15、此外，通過疊加不同的材料，可以實現將彼此不同的層進行壓實，從而獲得多層料塊。例如，可以將第一定量的基于纖維素的松散材料和第二定量的不同材料進行疊加。在壓實作用之后，不同量的材料結合在限定料塊的單個體中。

16、根據本發明的進一步的方面，從成形室出來的任何過量材料都可被刮掉并在后續步驟中重復使用。

技術特征：

1.用于制造模制產品的設備，其特征在于，所述設備包括：

2.根據權利要求1所述的設備，其中，所述容納體(3)的所述排出開口(3a)通過允許所述松散材料(4)下落而將所述松散材料(4)釋放到所述成形室(5)的內部。

3.根據前述權利要求中任一項所述的設備，其中，所述容納體(3)包括抽吸單元，所述抽吸單元用于在所述容納體(3)內產生真空并且預壓實所述容納體(3)本身內的所述松散材料(4)。

4.根據權利要求1或2中任一項所述的設備，其中，所述容納體(3)包括格柵(7)，所述格柵(7)限定了用于容納所述預定量的松散材料(4)的多個隔室(7a)；所述多個隔室(7a)彼此配合以限定所述排出開口(3a)。

5.根據前述權利要求中任一項所述的設備，其中，所述容納體(3)在所述成形室(5)的外表面(5c)上能夠滑動，在所述成形室(5)的所述外表面(5c)上在輸送狀態和材料(4)釋放位置之間構成相應的進入開口(5a)，在所述輸送狀態中，所述排出開口(3a)被所述表面(5c)阻擋，并且在所述材料(4)釋放位置中，所述排出開口(3a)與所述成形室(5)的所述進入開口(5a)重合。

6.根據前述權利要求所述的設備，其中，所述設備還包括刮擦元件(9)，所述刮擦元件(9)在所述室(5)的外表面(5c)上并且在所述進入開口(5a)上方且在第一方向上能夠滑動，以從所述成形室(5)去除任何過量材料(4)。

7.根據前述權利要求所述的設備，其中，刮擦元件(9)在所述室(5)的外表面(5c)上并且在所述進入開口(5a)上方且在與第一方向相反的第二方向上能夠滑動，以從所述成形室(5)的所述底壁(5b)去除先前已壓實的料塊(2)。

8.根據權利要求5所述的設備，其中，所述成形室(5)的所述底壁(5b)在升高狀態和降低狀態之間能夠移動，在所述升高狀態下，所述底壁(5b)與所述外表面(5c)共面以阻擋所述進入開口(5a)，并且在所述降低狀態下，所述底壁(5b)下降至所述外表面(5c)下方，以允許所述材料(4)通過下落到所述進入開口(5a)內的插入。

9.根據前述權利要求中任一項所述的設備，其中，所述壓實單元(6)是氣動型，用于在室(5)內產生真空并將材料(2)壓實為單個體形式的所述料塊(2)。

10.根據前述權利要求中任一項所述的設備，其中，所述壓實單元(10)是在所述室(5)內并朝向所述底壁(5b)能夠移動的沖頭(6a)，用于壓縮所述材料(4)并限定單個體形式的所述料塊(2)。

11.根據前述權利要求所述的設備，其中，沖頭(6a)和所述底壁(5b)朝向彼此能夠移動，以壓縮室中的所述材料(4)并限定單個體形式的料塊(2)。

12.根據權利要求5所述的設備，其中，所述設備還包括至少一個用于容納至少一種第二材料(11)的料斗(10)，所述料斗(10)能夠插入到所述材料(4)上方的所述成形室(5)內。

13.根據前述權利要求所述的設備，其中，將料斗(10)插入到所述容納體(3)和刮擦元件(9)之間；所述刮擦元件(9)在第一方向上能夠滑動，以從所述成形室(3)去除任何第二過量材料(11)。

14.根據前述權利要求中任一項所述的設備，其中，所述設備還包括夾緊單元(15)，所述夾緊單元(15)用于夾緊單個體形式的所述料塊(2)，以將所述料塊(2)從所述成形室(5)去除。

15.根據前述權利要求所述的設備，其中，夾緊單元(15)包括氣動元件，所述氣動元件用于通過抽吸的方式固定所述料塊(2)。

16.根據權利要求14所述的設備，其中，所述夾緊單元(15)包括至少一個銷釘，所述銷釘至少部分地能夠插入到料塊(2)中，以用于通過機械干涉的方式來固定所述料塊本身。

17.根據權利要求14所述的設備，其中，所述設備包括安裝在相應的旋轉轉盤上的多個夾緊單元(15)。

18.根據前述權利要求中任一項所述的設備，其中，所述設備還包括位于所述容納體(3)上游的研磨單元(12)，所述研磨單元(12)用于研磨由基于纖維素的材料制成的連續幅材(13)并使所述材料(4)處于松散形式。

19.用于制造模制產品的方法，其特征在于，所述方法包括以下步驟：

20.根據權利要求19所述的方法，其中，制備預定量的材料(4)的步驟是通過以下至少一個步驟的方式進行的：研磨片材形式的基礎材料(13)，以獲得所述材料(4)的松散的或粉狀或纖維狀或顆粒狀的形式。

21.根據權利要求19或20中任一項所述的方法，其中，將所述材料(4)轉移至所述成形室(5)內的步驟是通過釋放所述松散材料(4)，以允許所述松散材料(4)通過進入開口(5a)下落至所述成形室(5)來進行的。

22.根據前述權利要求所述的方法，其中，在釋放所述松散材料(4)以允許所述松散材料(4)下落的步驟之前，進行使所述容納體(3)在所述成形室(5)的外表面(5c)上滑動直到所述容納體(3)到達進入開口(5a)的步驟。

23.根據權利要求19所述的方法，其中，所述方法還包括在釋放所述材料(4)使所述材料(4)下落的步驟和壓實所述材料(4)的步驟之間，通過使刮擦元件(9)在第一方向上通過而將任何過量的材料(4)從所述成形室(5)中去除的步驟。

24.根據前述權利要求所述的方法，其中，所述方法還包括在壓實所述松散材料(4)的步驟之后，通過刮擦元件(9)在第二方向上通過而從所述成形室(3)去除先前已壓實的料塊(2)的步驟。

25.根據權利要求19至24中任一項所述的方法，其中，所述方法還包括在所述容納體(3)本身中通過減壓來預壓實所述容納體(3)內的所述松散材料(4)的步驟。

26.根據權利要求19至25中任一項所述的方法，其中，壓實所述松散材料(4)的步驟包括以下步驟：使沖頭(6a)在所述室(5)內并朝向所述室(5)的底壁(5b)移動，以壓縮所述材料并限定單個體形式的所述料塊(2)。

27.根據權利要求23所述的方法，其中，所述方法還包括在從所述室(5)去除任何過量的材料(4)的步驟之前，將至少一種第二材料(11)沉積在所述成形室(5)內且在所述松散材料(4)上方的步驟；單個體形式的所述料塊(2)是多層的。

28.根據權利要求19至27中任一項所述的方法，其中，所述方法還包括通過氣動固定的方式和/或通過機械干涉從所述成形室(5)去除單個體形式的所述料塊(2)的步驟。

技術總結

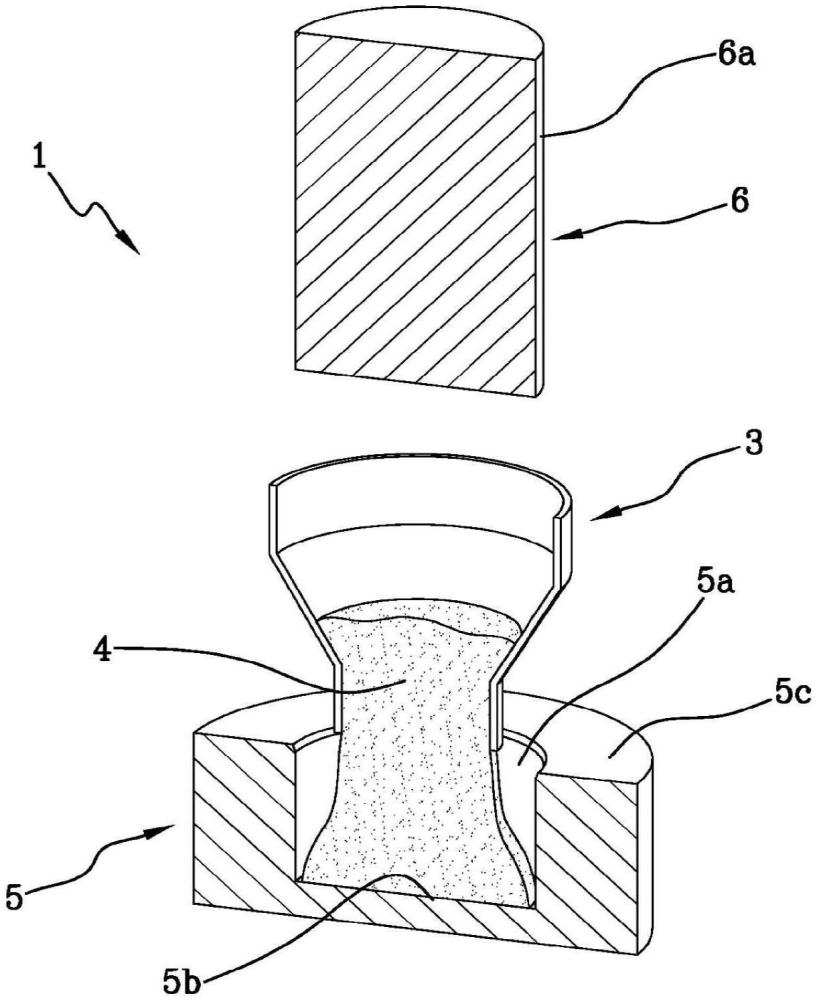

本發明涉及用于制造模制產品的設備和方法，包括：容納體(3)，用于預定量的松散材料(4)，諸如粉狀、纖維狀或顆粒狀材料，所述體具有至少一個用于排出所述材料(4)的排出開口(3a)；成形室(5)，具有底壁(5b)和進入開口(5a)，該進入開口(5a)被構造成與所述排出開口(3a)連通以允許所述材料(4)從所述底壁(5b)上方的所述容納體(3)通過；以及壓實單元(6)，可操作地接合在所述成形室(5)中，以壓實松散材料并限定單個體形式的料塊(2)。

技術研發人員：法布里齊奧·普奇,菲奧倫佐·帕里內洛,喬瓦尼·馬佐蒂,埃萊奧諾拉·巴爾杜奇,弗朗切斯科·皮拉佐利,達維德·扎諾蒂
受保護的技術使用者：薩克米伊莫拉機械合作社合作公司
技術研發日：
技術公布日：2025/4/28
