本技術涉及注塑模具，特別涉及一種雙圈骨位分級脫模的方型過器注塑模具。

背景技術：

1、方型過濾器iso管口的雙圈骨位指安裝在方型過濾器iso標準管口處的特定結構。

2、在對方型過濾器iso管口出的雙圈骨位進行成型時，是通過模具注塑完成的，在注塑完成后，經過冷卻后將其進行脫模，而產品具有雙圈骨位，在成型后，產品將會包裹在鑲件上，將被雙圈包裹的鑲件在拔出時，存在因包裹力無法分散導致雙圈骨位在鑲件移動時，隨鑲件移動而導致變形或者損壞的情況產生。

技術實現思路

1、本實用新型的目的在于提供一種雙圈骨位分級脫模的方型過器注塑模具，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種雙圈骨位分級脫模的方型過器注塑模具，包括底模，所述底模的頂部設置有頂模，所述頂模的一側設置有用于成型產品的鑲件組件，所述鑲件組件包括頂模一側的第三鑲件，所述第三鑲件的中部穿插連接有第二鑲件，所述第二鑲件的中部穿插連接有第一鑲件；

3、所述頂模的頂部設置有用于帶動頂模移動的頂板，所述頂板的底部設置有用于帶動第一鑲件移動的第一移動組件，所述第二鑲件的一側設置有用于帶動第二鑲件移動的第二移動組件，所述第二移動組件的一側設置有用于帶動第三鑲件移動的帶動件。

4、優選的，所述第一移動組件包括固定連接在第一鑲件一側的第一滑塊，所述第一滑塊的頂部開設有推動槽，所述頂板的底端固定連接有用于帶動第一滑塊移動的導柱，所述導柱穿插連接在推動槽的內部。

5、優選的，所述第一滑塊和推動槽均為傾斜設置。

6、優選的，所述第二移動組件包括設置在底模一側的固定座，所述第二鑲件的一側固定連接有第二滑塊，所述固定座的頂端固定連接有油缸，所述第二滑塊固定連接在油缸的輸出端。

7、優選的，所述帶動件包括固定連接在第三鑲件一側的第三滑塊，所述第二滑塊的一側固定連接有限位螺絲，所述第三滑塊的一側設置有用于限制第三滑塊移動的行程控制部，所述第三滑塊與限位螺絲的連接處設置有連接部。

8、優選的，所述連接部包括開設在第三滑塊一側的帶動槽，所述帶動槽一側的內壁開設有連接孔，所述限位螺絲穿插連接在連接孔和帶動槽的內部。

9、優選的，所述行程控制部包括設置在第三滑塊一側的阻擋塊，所述阻擋塊的底部固定連接有活動塊，所述活動塊的底部穿插連接有用于推動活動塊的彈簧，所述活動塊的頂部設置有用于按動活動塊的按壓塊，所述按壓塊固定連接在阻擋塊的底端。

10、優選的，所述固定座的頂端開設有滑槽，所述活動塊和彈簧均穿插連接在滑槽的內部。

11、本實用新型的技術效果和優點：

12、本實用新型將用于成型雙圈骨位的鑲件拆分為第一鑲件、第二鑲件和第三鑲件，在等產品成型后，依次通過第一移動組件、第二移動組件和帶動件帶動三個鑲件進行分級脫模，通過多級的脫模方式，可以減少一次性脫雙圈骨位的包緊力，從而將雙圈骨位包緊力進行分散，產品出現變形或者損壞的情況產生。

技術特征：

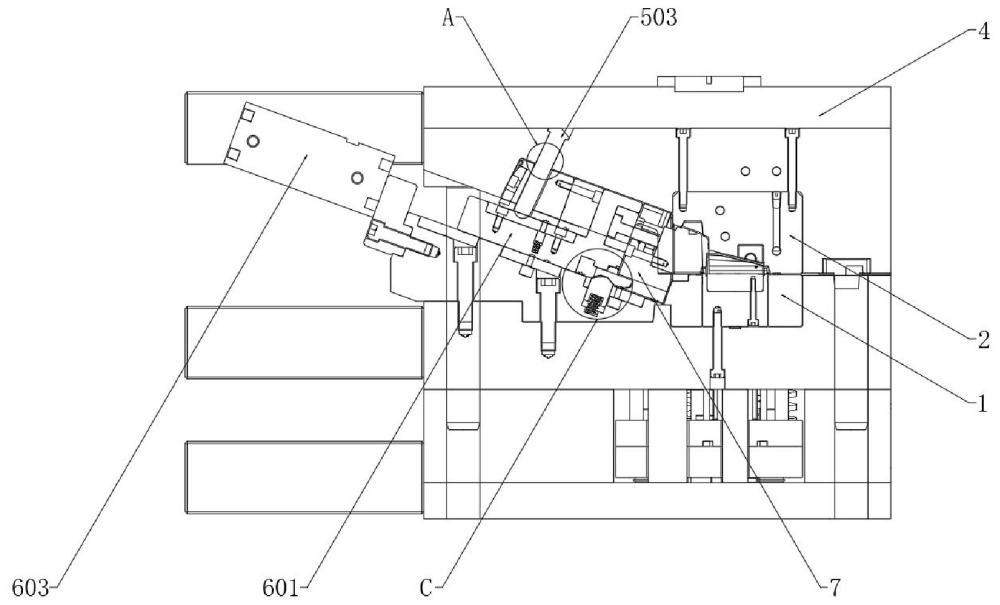

1.一種雙圈骨位分級脫模的方型過器注塑模具，包括底模（1），所述底模（1）的頂部設置有頂模（2），其特征在于，所述頂模（2）的一側設置有用于成型產品的鑲件組件（3），所述鑲件組件（3）包括頂模（2）一側的第三鑲件（303），所述第三鑲件（303）的中部穿插連接有第二鑲件（302），所述第二鑲件（302）的中部穿插連接有第一鑲件（301）；

2.根據權利要求1所述的一種雙圈骨位分級脫模的方型過器注塑模具，其特征在于，所述第一移動組件（5）包括固定連接在第一鑲件（301）一側的第一滑塊（501），所述第一滑塊（501）的頂部開設有推動槽（502），所述頂板（4）的底端固定連接有用于帶動第一滑塊（501）移動的導柱（503），所述導柱（503）穿插連接在推動槽（502）的內部。

3.根據權利要求2所述的一種雙圈骨位分級脫模的方型過器注塑模具，其特征在于，所述第一滑塊（501）和推動槽（502）均為傾斜設置。

4.根據權利要求1所述的一種雙圈骨位分級脫模的方型過器注塑模具，其特征在于，所述第二移動組件（6）包括設置在底模（1）一側的固定座（601），所述第二鑲件（302）的一側固定連接有第二滑塊（602），所述固定座（601）的頂端固定連接有油缸（603），所述第二滑塊（602）固定連接在油缸（603）的輸出端。

5.根據權利要求4所述的一種雙圈骨位分級脫模的方型過器注塑模具，其特征在于，所述帶動件包括固定連接在第三鑲件（303）一側的第三滑塊（7），所述第二滑塊（602）的一側固定連接有限位螺絲（10），所述第三滑塊（7）的一側設置有用于限制第三滑塊（7）移動的行程控制部（9），所述第三滑塊（7）與限位螺絲（10）的連接處設置有連接部（8）。

6.根據權利要求5所述的一種雙圈骨位分級脫模的方型過器注塑模具，其特征在于，所述連接部（8）包括開設在第三滑塊（7）一側的帶動槽（802），所述帶動槽（802）一側的內壁開設有連接孔（801），所述限位螺絲（10）穿插連接在連接孔（801）和帶動槽（802）的內部。

7.根據權利要求5所述的一種雙圈骨位分級脫模的方型過器注塑模具，其特征在于，所述行程控制部（9）包括設置在第三滑塊（7）一側的阻擋塊（902），所述阻擋塊（902）的底部固定連接有活動塊（901），所述活動塊（901）的底部穿插連接有用于推動活動塊（901）的彈簧（905），所述活動塊（901）的頂部設置有用于按動活動塊（901）的按壓塊（903），所述按壓塊（903）固定連接在阻擋塊（902）的底端。

8.根據權利要求7所述的一種雙圈骨位分級脫模的方型過器注塑模具，其特征在于，所述固定座（601）的頂端開設有滑槽（904），所述活動塊（901）和彈簧（905）均穿插連接在滑槽（904）的內部。

技術總結
本技術公開了一種雙圈骨位分級脫模的方型過器注塑模具，包括底模，所述底模的頂部設置有頂模，所述頂模的一側設置有用于成型產品的鑲件組件，所述鑲件組件包括頂模一側的第三鑲件，所述第三鑲件的中部穿插連接有第二鑲件，所述第二鑲件的中部穿插連接有第一鑲件；所述頂模的頂部設置有用于帶動頂模移動的頂板。本技術將用于成型雙圈骨位的鑲件拆分為第一鑲件、第二鑲件和第三鑲件，在等產品成型后，依次通過第一移動組件、第二移動組件和帶動件帶動三個鑲件進行分級脫模，通過多級的脫模方式，可以減少一次性脫雙圈骨位的包緊力，從而將雙圈骨位包緊力進行分散，產品出現變形或者損壞的情況產生。

技術研發人員：徐俊文
受保護的技術使用者：珠海順美醫療器械有限公司
技術研發日：20240901
技術公布日：2025/4/28
