本發明涉及一種膜壓機，更具體地說它涉及一種雙放雙收鐳射膜壓機。

背景技術：

1、鐳射膜壓機?是一種利用激光技術在薄膜表面形成一層光學薄膜的設備，具有增透、反射、偏振等光學特性。它通常采用計算機點陣光刻技術、3d真彩色全息技術、多重與動態成像技術等，通過模壓將具有彩虹動態、三維立體效果的全息圖像轉移到pet、bopp、pvc或帶涂層的基材上，然后利用復合、燙印、轉移等方式使商品包裝表面獲得某種激光鐳射效果?。

2、現有的膜壓機在膜壓過程中只能采用膜壓膜的形式將母膜上的紋理壓至白膜上從而導致功能單一，由于膜壓工藝步驟較多，沒有合理分配安裝各工序的位置順序導致膜壓機占用空間和地面面積較大，也存在各工序間互相干擾、污染等情況；部分膜壓機在膜壓后母膜與白膜一直連在一起至冷卻輥上從而導致冷卻效果欠佳。

技術實現思路

1、針對現有技術存在的不足，本發明在于提供一種雙放雙收鐳射膜壓機，具有便于進行膜壓和版壓、冷卻效果好的效果。

2、為實現上述目的，本發明提供了如下技術方案：一種雙放雙收鐳射膜壓機，包括機臺，其特征在于：所述機臺左側設置有左架；所述機臺右側設置有右架；所述左架上設置有母膜收卷機；所述母膜收卷機下方設置有白膜收卷機；所述右架上設置有母膜放卷機；所述母膜放卷機下方設置有白膜放卷機；所述機臺內設置有紋理輥；所述紋理輥左側設置有轉運輥；所述紋理輥右側設置有上預熱輥；所述上預熱輥下方設置有下預熱輥；所述上預熱輥斜上方和下預熱輥下方均設置有第一移動塊；所述第一移動塊內設置有第一壓輥；所述第一移動塊外側與第一氣缸的伸縮軸連接；所述第一移動塊一端通過第一連接桿與機臺連接；所述紋理輥上方設置有冷卻輥；所述右架內還設置有壓力傳感器。

3、本發明進一步設置為：所述右架上設置有第一導輥；所述機臺內設置有第二導輥；所述紋理輥下方設置有鐵塊；所述鐵塊內設置有第二壓輥；所述第二壓輥有兩根；所述鐵塊底部設置有第二氣缸。

4、本發明進一步設置為：所述冷卻輥上方設置有第二移動塊；所述第二移動塊內設置有第三壓輥；所述第二移動塊外側與第二氣缸的伸縮軸連接；所述第二移動塊側邊設置有第二連接桿；所述第二連接桿連接機臺與第二移動塊。

5、本發明進一步設置為：所述左架上設置有第三導輥和第四導輥；所述第三導輥上側和下側均設置有電暈機；所述第四導輥和第三導輥一側設置有第五導輥；所述左架上設置有壓桿。

6、本發明進一步設置為：所述壓桿上設置有第六導輥；所述第六導輥兩端貫穿左架和壓桿；所述壓桿一端邊緣處設置有平整輥；所述壓桿另一端邊緣與第四氣缸的伸縮軸連接。

7、本發明進一步設置為：所述機臺上設置有起重機。

8、綜上所述，本發明具有以下有益效果：膜壓機能根據實際情況進行膜壓和版壓從而便于膜壓機進行膜壓和版壓，在版壓時白膜經由下預熱輥、紋理輥、冷卻輥從而收卷至白膜收卷機內，在膜壓時白膜經由下預熱輥、紋理輥、轉運輥、冷卻輥從而收卷至白膜收卷機內，母膜經由上預熱輥、紋理輥、冷卻輥從而收卷至母膜收卷機內，白膜和母膜同時經由紋理輥和第二壓輥之間從而使得白膜上印有圖案。

9、在進行膜壓時白膜和母膜在經由紋理輥和第二壓輥的紋壓后母膜圖案印至白膜上，白膜進入轉運輥而母膜直接進入冷卻輥，通過轉運輥使得白膜與母膜暫時進行分離從而便于白膜冷卻，接著進入冷卻輥再次冷卻從而使得冷卻效果好。

技術特征：

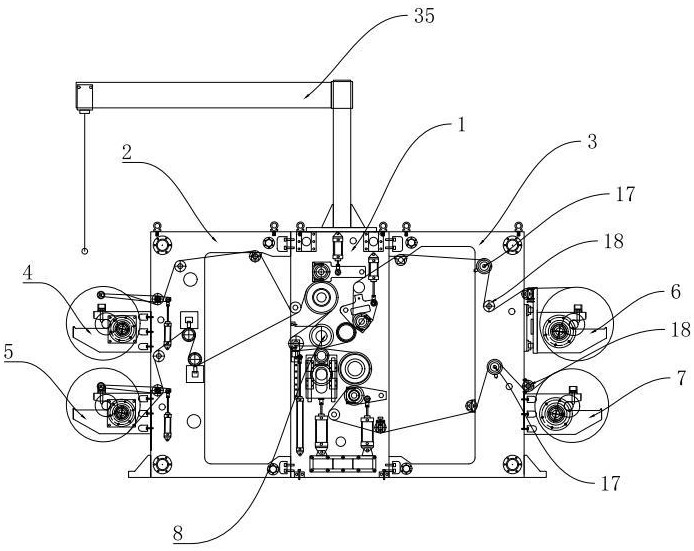

1.一種雙放雙收鐳射膜壓機，包括機臺(1)，其特征在于：所述機臺(1)左側設置有左架(2)；所述機臺(1)右側設置有右架(3)；所述左架(2)上設置有母膜收卷機(4)；所述母膜收卷機(4)下方設置有白膜收卷機(5)；所述右架(3)上設置有母膜放卷機(6)；所述母膜放卷機(6)下方設置有白膜放卷機(7)；所述機臺(1)內設置有紋理輥(8)；所述紋理輥(8)左側設置有轉運輥(9)；所述紋理輥(8)右側設置有上預熱輥(10)；所述上預熱輥(10)下方設置有下預熱輥(11)；所述上預熱輥(10)斜上方和下預熱輥(11)下方均設置有第一移動塊(12)；所述第一移動塊(12)內設置有第一壓輥(13)；所述第一移動塊(12)外側與第一氣缸(14)的伸縮軸連接；所述第一移動塊(12)一端通過第一連接桿(15)與機臺(1)連接；所述紋理輥(8)上方設置有冷卻輥(16)；所述右架(3)內還設置有壓力傳感器(17)。

2.根據權利要求1所述的雙放雙收鐳射膜壓機，其特征在于：所述右架(3)上設置有第一導輥(18)；所述機臺(1)內設置有第二導輥(19)；所述紋理輥(8)下方設置有鐵塊(20)；所述鐵塊(20)內設置有第二壓輥(21)；所述第二壓輥(21)有兩根；所述鐵塊(20)底部設置有第二氣缸(22)。

3.根據權利要求2所述的雙放雙收鐳射膜壓機，其特征在于：所述冷卻輥(16)上方設置有第二移動塊(23)；所述第二移動塊(23)內設置有第三壓輥(24)；所述第二移動塊(23)外側與第三氣缸(25)的伸縮軸連接；所述第二移動塊(23)側邊設置有第二連接桿(26)；所述第二連接桿(26)連接機臺(1)與第二移動塊(23)。

4.根據權利要求3所述的雙放雙收鐳射膜壓機，其特征在于：所述左架(2)上設置有第三導輥(27)和第四導輥(28)；所述第三導輥(27)上側和下側均設置有電暈機(29)；所述第四導輥(28)和第三導輥(27)一側設置有第五導輥(30)；所述左架(2)上設置有壓桿(31)。

5.根據權利要求4所述的雙放雙收鐳射膜壓機，其特征在于：所述壓桿(31)上設置有第六導輥(32)；所述第六導輥(32)兩端貫穿左架(2)和壓桿(31)；所述壓桿(31)一端邊緣處設置有平整輥(33)；所述壓桿(31)另一端邊緣與第四氣缸(34)的伸縮軸連接。

6.根據權利要求1所述的雙放雙收鐳射膜壓機，其特征在于：所述機臺(1)上設置有起重機(35)。

技術總結
本發明公開了一種雙放雙收鐳射膜壓機，其技術方案要點包括機臺、左架、右架，膜壓機能根據實際情況進行膜壓和版壓，在版壓時白膜經由下預熱輥、紋理輥、冷卻輥從而收卷至白膜收卷機內，在膜壓時白膜經由下預熱輥、紋理輥、轉運輥、冷卻輥從而收卷至白膜收卷機內，母膜經由上預熱輥、紋理輥、冷卻輥從而收卷至母膜收卷機內；在進行膜壓時白膜和母膜在經由紋路輥和第二壓輥的紋壓后母膜圖案印至白膜上，白膜進入轉運輥而母膜直接進入冷卻輥，通過轉運輥使得白膜與母膜暫時進行分離從而便于白膜冷卻，接著進入冷卻輥再次冷卻從而使得冷卻效果好本發明具有便于進行膜壓和版壓、冷卻效果好的效果。

技術研發人員：李文翰,李小禹
受保護的技術使用者：溫州科鐳激光科技有限公司
技術研發日：
技術公布日：2025/4/28
