本發明涉及一種工業危險廢棄物等離子熔融固化處理裝置，尤其適用于垃圾處理廠產生的底渣和飛灰、電廠脫硝催化劑、有色金屬火法冶煉產生的焦油狀廢物、金屬鉻冶煉產生的鉻浸出渣、廢氣處理產生的廢活性炭、濾餅等，屬于固廢處理技術領域。

背景技術：

隨著工業化的快速發展，城市工業危險廢棄物的產生量越來越大，據估計，全世界每年的危險廢棄物產生量為3.3億噸，由于危險廢棄物帶來的嚴重污染和潛在的嚴重影響，在工業發達國家危險廢棄物已稱為"政治廢物"，公眾對危險廢棄物問題十分敏感。在國家施行執行的《國家危險廢物名錄》中，包含了與人們生產生活相關的各種危險廢棄物，在電力冶金生產過程中包含的危險廢棄物主要是：在電力生產過程產生的油狀飛灰、煙塵；在有色金屬火法冶煉產生的焦油狀廢物；在常用有色金屬冶煉產生的飛灰、污泥、浸出渣等；在鐵鉻合金生產過程中金屬鉻冶煉產生的鉻浸出渣等；在環境治理過程中產生的由廢物焚燒、熱解等處置過程產生的底渣和飛灰；廢氣處理產生的廢活性炭、濾餅等。

工業危險廢棄物產生的危害主要是破壞生態環境，隨意排放、貯存的危險廢棄物在雨水地下水的長期滲透、擴散作用下，會污染水體和土壤，降低地區的環境功能等級；影響人類健康，危險廢棄物通過攝入、吸入、皮膚吸收、眼接觸而引起人員中毒，或引起燃燒、爆炸等危險性事件，重復接觸會導致致癌、致畸、致變；制約可持續發展，危險廢棄物不處理或不規范處理處置所帶來的大氣、水源、土壤污染也將會成為制約經濟活動的瓶頸。

等離子體是繼固態、液態和氣態之后被作為第四種狀態，當一種氣體被加熱到很高的溫度，它的特性就發生了變化，在大約2000℃時，氣體分子開始分解并且變?yōu)閱卧樱诖蠹s3000℃時，原子開始失去一些它們的電子，這樣氣體就變?yōu)殡婋x狀態，這種被電離的氣體被稱為氣體等離子體。等離子體具有很好的導電性和很高的焓值，等離子體同時也釋放出大量的熱輻射，從技術發展趨勢看，等離子熔融固化技術將成為21世紀廢棄物處理技術的主流。

現有技術中，傳統的固廢處理裝置主要存在如下問題：

效率較低，固化法處理后產生的物質穩定性差，容易造成二次污染且污染較重，焚燒法在處理過程中溫度較低，容易產生二噁英等污染物。

技術實現要素：

本發明解決的技術問題是：克服現有技術的不足，本發明提供了一種工業危險廢棄物等離子熔融固化處理裝置，通過原料干燥與輸送裝置、熔融裝置、等離子噴槍、熱交換器和煙氣處理裝置的配合，實現了對危險廢棄物進行快速處理，克服了傳統的固廢處理裝置效率較低的難題；通過設置等離子噴槍，確保了固廢處理系統的工作溫度達到1400℃，并使得固化反應在小空間內平穩進行，彌補了傳統的固廢處理裝置穩定性差的缺陷；通過設置熱交換器和煙氣處理裝置，完善了整個系統的功能，滿足了國家規定的排放要求，解決了傳統的固廢處理裝置污染較重的問題。

本發明的技術解決方案是：

一種工業危險廢棄物等離子熔融固化處理裝置，包括原料干燥與輸送裝置、熔融裝置、等離子噴槍、熱交換器和煙氣處理裝置；原料干燥與輸送裝置的出口與熔融裝置的入口連接，熔融裝置上安裝有等離子噴槍，熔融裝置的氣體出口與熱交換器的入口連接，熱交換器的出口與煙氣處理裝置的入口連接。

在上述的一種工業危險廢棄物等離子熔融固化處理裝置中，所述原料干燥與輸送裝置包括原料倉、輸送帶、加熱管、料位引風機、閉式循環泵機、干料倉、震打器、輸送機和電機；原料倉和干料倉均為空心錐臺，原料倉放置在輸送帶一端，輸送帶上安裝有加熱管，加熱管外殼上部通過管道與料位引風機連接，加熱管外殼側部通過管道與閉式循環泵機連接，輸送帶另一端與干料倉入口連接，干料倉出口側面上安裝震打器，干料倉出口與輸送機入口連接，輸送機上安裝有電機，輸送機出口與熔融裝置入口連接。

在上述的一種工業危險廢棄物等離子熔融固化處理裝置中，所述熔融裝置包括熔爐、熔池、測溫點和熔液出口；熔爐焊接在熔池上，熔爐為圓臺且熔爐內壁上設有5～10°斜坡，熔池為圓柱體，熔爐與熔池中均設有測溫點，測溫點包括第一測溫點和第二測溫點，第一測溫點位于距熔爐頂部三分之一處，第二測溫點位于距熔池頂部五分之一處，第一測溫點和第二測溫點均采用B型熱電偶測量，熔池側面設有用于安裝等離子噴槍的孔，熔池底部設有熔液出口。

在上述的一種工業危險廢棄物等離子熔融固化處理裝置中，所述等離子噴槍采用氣體載體等離子噴槍，等離子噴槍介質氣體為空氣、氮氣或氬氣，等離子噴槍采用直流電源。

在上述的一種工業危險廢棄物等離子熔融固化處理裝置中，所述熱交換器包括高溫?zé)峤粨Q器和低溫?zé)峤粨Q器；熔融裝置的氣體出口與高溫?zé)峤粨Q器的煙氣入口連接，高溫?zé)峤粨Q器通過除塵器與低溫?zé)峤粨Q器連通，低溫?zé)峤粨Q器的煙氣出口與煙氣處理裝置的入口連接，高溫?zé)峤粨Q器和低溫?zé)峤粨Q器均與閉式循環泵機連接。

在上述的一種工業危險廢棄物等離子熔融固化處理裝置中，所述煙氣處理裝置包括除塵器、粉塵出口、煙氣處理器、煙氣引風機、煙筒和煙氣處理漿液出口；除塵器入口與高溫?zé)峤粨Q器的煙氣出口連接，除塵器與低溫?zé)峤粨Q器入口連接，除塵器上設有粉塵出口，煙氣處理器入口與低溫?zé)峤粨Q器的煙氣出口連接，煙氣處理器為空心圓柱體，煙氣處理器頂部設有煙筒，煙氣處理器中部設有煙氣引風機，煙氣處理器底部設有煙氣處理漿液出口。

根據權利要求所述的一種工業危險廢棄物等離子熔融固化處理裝置，其特征在于：所述震打器包括第一震打器和第二震打器；第一震打器和第二震打器對稱安裝在干料倉出口側面上。

在上述的一種工業危險廢棄物等離子熔融固化處理裝置中，所述輸送機采用螺旋給料輸送機。

在上述的一種工業危險廢棄物等離子熔融固化處理裝置中，所述等離子噴槍包括第一等離子噴槍和第二等離子噴槍，第一等離子噴槍和第二等離子噴槍呈V字形對稱安裝在熔池側壁上。

在上述的一種工業危險廢棄物等離子熔融固化處理裝置中，所述熱交換器采用熱管結構，熱交換器內部封裝水或酒精。

本發明與現有技術相比的有益效果是：

【1】本發明通過原料干燥與輸送裝置、熔融裝置、等離子噴槍、熱交換器和煙氣處理裝置的配合，實現了對危險廢棄物進行快速處理，克服了傳統的固廢處理裝置效率較低的難題。

【2】本發明通過設置等離子噴槍，確保了固廢處理系統的工作溫度達到1400℃，并使得固化反應在小空間內平穩進行，彌補了傳統的固廢處理裝置穩定性差的缺陷。

【3】本發明通過設置熱交換器和煙氣處理裝置，完善了整個系統的功能，滿足了國家規定的排放要求，解決了傳統的固廢處理裝置污染較重的問題。

【4】本發明的原料干燥熱源采用基于熱管技術的閉式循環系統，具有熱導系數高、安全穩定的特點。

【5】本發明降低了污染物的排放，特別是在常規熱處理過程中產生的二噁英類物質在等離子熔融固化處理系統中被完全抑制生成。

【6】本發明能夠?qū)⑽ｋU廢棄物上附著的有毒有害重金屬物質迅速分解，使其快速失去活性，同時確保廢棄物經過高溫作用后，形成玻璃體廢渣，經過毒性浸出試驗后，作為資源再次利用。

【7】本發明等離子噴槍采用V形對稱設置，顯著提升了熔池內的火焰充滿度。

【8】本發明熔爐為常壓爐，操作安全，等離子噴槍為電加熱設備，啟停方便，占用空間較小。

【9】本發明整體結構緊湊，適用于多種工作環境，在復雜工況下依然能夠良好運轉，具有通用性強、適用范圍廣的特點。

【10】本發明的輸送帶、震打器、電機、煙筒均為標準件，無需特制，而且便于維修和更換，大幅降低了生產成本。

附圖說明

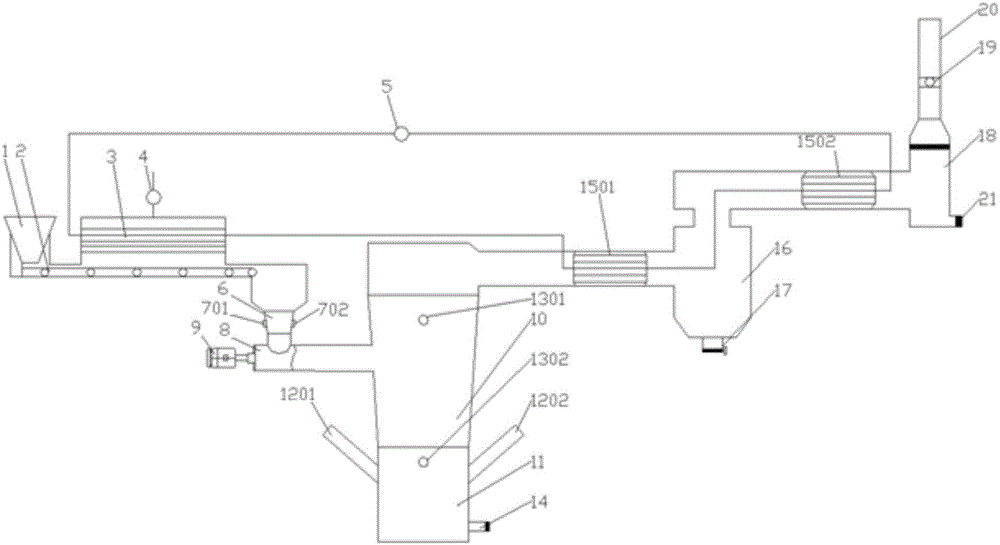

圖1為本發明結構圖

其中：1原料倉；2輸送帶；3加熱管；4料位引風機；5閉式循環泵機；6干料倉；7震打器；701第一震打器；702第二震打器；8輸送機；9電機；10熔爐；11熔池；12等離子噴槍；1201第一等離子噴槍；1202第二等離子噴槍；13測溫點；1301第一測溫點；1302第二測溫點；14熔液出口；15熱交換器；1501高溫?zé)峤粨Q器；1502低溫?zé)峤粨Q器；16除塵器；17粉塵出口；18煙氣處理器；19煙氣引風機；20煙筒；21煙氣處理漿液出口；

具體實施方式

為使本發明的方案更加明了，下面結合附圖說明和具體實施例對本發明作進一步描述：

如圖1所示，一種工業危險廢棄物等離子熔融固化處理裝置，包括原料干燥與輸送裝置、熔融裝置、等離子噴槍12、熱交換器15和煙氣處理裝置；原料干燥與輸送裝置的出口與熔融裝置的入口連接，熔融裝置上安裝有等離子噴槍12，熔融裝置的氣體出口與熱交換器15的入口連接，熱交換器15的出口與煙氣處理裝置的入口連接。

原料干燥與輸送裝置包括原料倉1、輸送帶2、加熱管3、料位引風機4、閉式循環泵機5、干料倉6、震打器7、輸送機8和電機9；原料倉1和干料倉6均為空心錐臺，原料倉1放置在輸送帶2一端，輸送帶2上安裝有加熱管3，加熱管3外殼上部通過管道與料位引風機4連接，加熱管3外殼側部通過管道與閉式循環泵機5連接，輸送帶2另一端與干料倉6入口連接，干料倉6出口側面上安裝震打器7，干料倉6出口與輸送機8入口連接，輸送機8上安裝有電機9，輸送機8出口與熔融裝置入口連接。

熔融裝置包括熔爐10、熔池11、測溫點13和熔液出口14；熔爐10焊接在熔池11上，熔爐10為圓臺且熔爐10內壁上設有5～10°斜坡，熔池11為圓柱體，熔爐10與熔池11中均設有測溫點13，測溫點13包括第一測溫點1301和第二測溫點1302，第一測溫點1301位于距熔爐10頂部三分之一處，第二測溫點1302位于距熔池11頂部五分之一處，第一測溫點1301和第二測溫點1302均采用B型熱電偶測量，熔池11側面設有用于安裝等離子噴槍12的孔，熔池11底部設有熔液出口14。

等離子噴槍12采用氣體載體等離子噴槍，等離子噴槍12介質氣體為空氣、氮氣或氬氣，等離子噴槍12采用直流電源。

熱交換器15包括高溫?zé)峤粨Q器1501和低溫?zé)峤粨Q器1502；熔融裝置的氣體出口與高溫?zé)峤粨Q器1501的煙氣入口連接，高溫?zé)峤粨Q器1501通過除塵器16與低溫?zé)峤粨Q器1502連通，低溫?zé)峤粨Q器1502的煙氣出口與煙氣處理裝置的入口連接，高溫?zé)峤粨Q器1501和低溫?zé)峤粨Q器1502均與閉式循環泵機5連接。

煙氣處理裝置包括除塵器16、粉塵出口17、煙氣處理器18、煙氣引風機19、煙筒20和煙氣處理漿液出口21；除塵器16入口與高溫?zé)峤粨Q器1501的煙氣出口連接，除塵器16與低溫?zé)峤粨Q器1502入口連接，除塵器16上設有粉塵出口17，煙氣處理器18入口與低溫?zé)峤粨Q器1502的煙氣出口連接，煙氣處理器18為空心圓柱體，煙氣處理器18頂部設有煙筒20，煙氣處理器18中部設有煙氣引風機19，煙氣處理器18底部設有煙氣處理漿液出口21。

震打器7包括第一震打器701和第二震打器702；第一震打器701和第二震打器702對稱安裝在干料倉6出口側面上。

輸送機8采用螺旋給料輸送機，包括交流調速電動機、渦輪減速機、給料槽、給料螺旋和底座；工作時，交流調速電動機通過聯軸器帶動渦輪減速機運轉，并通過安裝在渦輪減速機輸出軸上的聯軸器驅動給料螺旋，從而均勻輸送物料。

等離子噴槍12包括第一等離子噴槍1201和第二等離子噴槍1202，第一等離子噴槍1201和第二等離子噴槍1202呈V字形對稱安裝在熔池11側壁上。

等離子噴槍12供電通過直流整流設備把三相交流電源整流為直流電源，直流整流設備可采用晶閘管整流，也可采用IGBT晶體管整流。

熱交換器15采用熱管結構，熱交換器15內部封裝水或酒精。

本發明的工作原理是：

危險廢棄物由原料倉1進入輸送帶2，經過加熱管3輻射熱量干燥后，廢氣經料位引風機4和閉式循環泵機5排至熱交換器15；廢棄物通過震打器7、輸送機8、電機9的配合均勻進入熔爐10，并在沉積后進入熔池11，通過等離子噴槍12進行加熱，熔融后的玻璃體熔液通過熔液出口14流出，熔爐10中的煙氣經過熱交換器15降溫，并經過除塵器16收集粉塵，粉塵通過粉塵出口排出，煙氣再經過煙氣處理器18進行脫硫脫硝處理，最后按照煙氣排放標準將處理后的煙氣通過煙氣引風機19從煙筒20排出，再將處理后的漿液通過煙氣處理漿液出口排出。

本發明說明書中未詳細描述的內容為本領域技術人員公知技術。
