本技術涉及點火器，特別涉及一拖二高能點火器。

背景技術：

1、高能點火器是一種能在一瞬間提供足夠能量點燃燃油、燃氣的裝置。其主要結構通常包括變壓器、限流電阻、整流塊、放電管、高壓引線等組成部分。當充電電壓超過放電管的擊穿電壓時，儲能器上的電壓通過放電管、點火線纜和導電桿，對半導體電嘴進行放電，使電嘴兩極處在一個能量峰值很高的脈沖電壓作用下，從而在半導體表面產生強烈的電火花，以此作為點燃的火源。

2、檢經索在公開（公告）號：cn217816868u，公開了點火器領域的高能點火器，高能點火器，包括本體，本體的一側設置有防護機構和固定機構，防護機構包括擋蓋、轉軸和固定架，本體的一側固定連接有固定架，固定架?的內部轉動連接有轉軸，轉軸的圓周面固定連接有擋蓋，固定機構包括第一轉桿、第二轉桿、第二蝸輪、齒輪和夾板，本體的一側轉動連接有第一轉桿和第二轉桿，第一轉桿和第二轉桿的圓周面均固定連接有齒輪和夾板，第一轉桿的圓周面固定連接有第二蝸輪，本體的一側轉動連接有第二蝸桿，該實用新型可以對接頭進行防護并且可以對接頭和連接電源線進行固定，可以減少工作人員的操作強度。

3、上述方案雖然可以對接頭進行防護并且可以對接頭和連接電源線進行固定，可以減少工作人員的操作強度，但高能點火器上會連接有電源線和點火槍連接線，在連接的過程中經常容易出現高能點火器受碰撞而移動，從導致電源線和點火槍連接線受到拉扯力脫離高能點火器上的電源線接頭和點火槍接口插座的現象，為此，我們提出一拖二高能點火器。

技術實現思路

1、本實用新型的主要目的在于提供一拖二高能點火器，通過設置的轉換單元與連接單元，來解決在連接的過程中經常容易出現高能點火器受碰撞而移動，從導致電源線和點火槍連接線受到拉扯力脫離高能點火器上的電源線接頭和點火槍接口插座的現象的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一拖二高能點火器，包括主體單元，還包括設置于主體單元內部的轉換單元與整流單元，以及設置于所述主體單元側部的連接單元；

4、所述轉換單元包括安裝在主體單元內底壁的底板、安裝在底板頂部的限流組件與電容器，以及安裝在底板頂部且位于電容器一側的升壓組件；

5、所述連接單元包括開設在主體單元表面的兩個高壓輸出端子與防水接頭、設置于主體單元上的固定塊、開設在固定塊側壁的穿線通孔，以及設置于所述穿線通孔內的限位件。

6、優選地，所述主體單元包括底座、安裝在底座頂部的殼體，以及活動安裝在所述殼體表面的封蓋板。

7、優選地，所述主體單元還包括安裝在所述封蓋板表面的開合把手。

8、優選地，所述整流單元包括安裝在底板頂部的整流板、安裝在整流板頂部的分流板，以及安裝在所述分流板表面的定時器。

9、優選地，所述限位件包括開設在固定塊頂部且與穿線通孔連通的移動通孔、活動貫穿且設置于移動通孔內的移動桿、安裝在移動桿頂端的拉伸座、安裝在移動桿另一端的限位塊，以及套設在移動桿周側面且一端與拉伸座固定連接的回位彈簧。

10、優選地，兩個所述高壓輸出端子關于防水接頭對稱設置。

11、與現有技術相比，本實用新型具有如下有益效果：

12、本實用新型中，通過設置的轉換單元與連接單元，當高能點火器工作時，升壓組件將220v交流電升壓至2300v，整流板將升壓后的高壓交流電轉換為直流電再經過限流組件給電容器充電，分流板將電容器上直流高壓分為兩路從高壓輸出端子處輸出，定時器控制點火器工作時間防止損壞，從而保證了大口徑放散燃氣時的兩臺點火器才能實現可靠點燃的需求；當進行電源線和點火槍連接線的連線時，首先，向上提拉拉伸座，使得移動桿帶動限位塊上移，并對回位彈簧進行壓縮，當電源線和點火槍連接線分別穿過穿線通孔，與對應的高壓輸出端子與防水接頭連接后，撤去施加在拉伸座上的力，在回位彈簧的彈力作用下，限位塊對電源線和點火槍連接線進行卡合固定；從而避免了電源線和點火槍連接線受到拉扯力，脫離高能點火器上的電源線接頭和點火槍接口插座的現象的發生。

技術特征：

1.一拖二高能點火器，包括主體單元（1），其特征在于，還包括設置于主體單元（1）內部的轉換單元（2）與整流單元（3），以及設置于所述主體單元（1）側部的連接單元（4）；

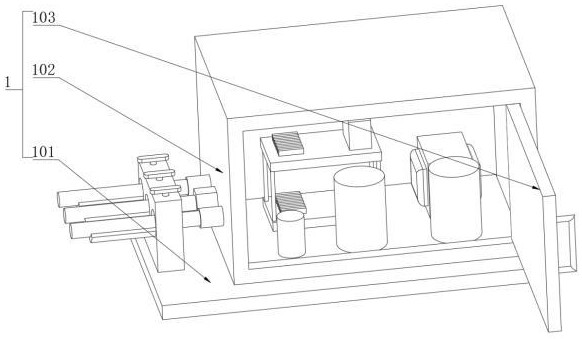

2.根據權利要求1所述的一拖二高能點火器，其特征在于：所述主體單元（1）包括底座（101）、安裝在底座（101）頂部的殼體（102），以及活動安裝在所述殼體（102）表面的封蓋板（103）。

3.根據權利要求2所述的一拖二高能點火器，其特征在于：所述主體單元（1）還包括安裝在所述封蓋板（103）表面的開合把手（104）。

4.根據權利要求3所述的一拖二高能點火器，其特征在于：所述整流單元（3）包括安裝在底板（201）頂部的整流板（301）、安裝在整流板（301）頂部的分流板（303），以及安裝在所述分流板（303）表面的定時器（302）。

5.根據權利要求1所述的一拖二高能點火器，其特征在于：所述限位件（404）包括開設在固定塊（403）頂部且與穿線通孔連通的移動通孔、活動貫穿且設置于移動通孔內的移動桿（4041）、安裝在移動桿（4041）頂端的拉伸座（4042）、安裝在移動桿（4041）另一端的限位塊（4043），以及套設在移動桿（4041）周側面且一端與拉伸座（4042）固定連接的回位彈簧（4044）。

6.根據權利要求1所述的一拖二高能點火器，其特征在于：兩個所述高壓輸出端子（401）關于防水接頭（402）對稱設置。

技術總結
本技術公開了一拖二高能點火器，涉及點火器技術領域，包括主體單元，還包括設置于主體單元內部的轉換單元與整流單元，以及設置于主體單元側部的連接單元；轉換單元包括安裝在主體單元內底壁的底板、安裝在底板頂部的限流組件與電容器，以及安裝在底板頂部且位于電容器一側的升壓組件。本技術為一拖二高能點火器，通過設置的轉換單元與連接單元，避免了電源線和點火槍連接線受到拉扯力，脫離高能點火器上的電源線接頭和點火槍接口插座的現象的發生。

技術研發人員：田保護
受保護的技術使用者：西安寶威燃控機電設備有限公司
技術研發日：20240723
技術公布日：2025/4/28
