本實用新型涉及冶金行業環形爐的技術領域，特別涉及一種用于安裝圓錐形支撐輥的基準模塊。

背景技術：

在鋼鐵企業中，鋼管廠的環形加熱爐和作為還原處理的轉底爐均在鋼鐵企業中受到重視并推廣應用。其中，支撐輥是環形加熱爐和轉底爐的一個重要組成部分。目前，環形爐的內環和外環各設計一圈支撐輥，數量從數十件到數百件不等，用于支撐百噸級甚至千噸級的爐底。在轉底爐中安裝支撐輥的過程中，如果安裝不得當，造成偏差較大，就會產生爐底嚴重跑偏的問題，進而超出了定心輥裝置的承受能力，內環縫尺寸或外環環縫就可能大大減小，甚至為0，導致?tīng)t底與爐墻發生刮碰，造成整個轉底爐報廢。

目前，現有的環形加熱爐的支撐輥包括：支撐輥基座，支撐輥底座和輥?zhàn)印６F(xiàn)有的支撐輥通常采用空心輥?zhàn)樱诎惭b支撐輥的過程中，通常是將一根實心透明的輥軸插入輥?zhàn)拥闹锌仗帲ㄟ^(guò)全站儀來調整基準，使望遠鏡的十字星與實心透明輥軸的前后兩截面上的十字星相重合，完成支撐輥的安裝。但是，輥?zhàn)拥妮伱嫱ǔ閳A錐型，而圓錐型支撐輥?zhàn)钌戏侥妇€或者高點并不宜確定，通常是直接利用上輥面母線來測量水平和標高，存在安裝精度低的問題，工作效率低，存在安全隱患。

技術實現要素：

本實用新型的目的在于，為解決對現有的環形加熱爐的支撐輥安裝精度低的缺陷，進而提供一種用于安裝圓錐形支撐輥的基準模塊，所述基準模塊包括：支撐臺，第一擋肩和第二擋肩；所述基準模塊在長度方向上呈“π”型模塊狀，所述支撐臺和所述第一擋肩、所述第二擋肩形成一個開口向下的U型槽，所述支撐臺上設有光滑上平面，其表面處刻有橫向中心刻線和縱向中心刻線；在所述基準模塊的寬度方向上，所述支撐臺的下表面設置有截面呈開口向下的“喇叭”型的凹槽，槽頂平面位于該凹槽頂部的內壁上，其下方分布有第一曲面和第二曲面，且不與所述槽頂平面直接相連，所述第一曲面和所述第二曲面在所述基準模塊的寬度方向上呈軸對稱 分布。

所述第一曲面和所述第二曲面均為圓平面或圓弧面。

所述第一擋肩內壁與所述光滑上平面之間的夾角等于第一輥?zhàn)佣嗣媾c支撐輥母線的夾角。

所述第二擋肩內壁與所述光滑上平面之間的夾角等于第二輥?zhàn)佣嗣媾c支撐輥母線的夾角。

所述光滑上平面與所述支撐輥母線平行，且垂直于所述支撐輥母線與輥軸中心線決定的平面；

所述第一擋肩內壁與所述第二擋肩內壁之間的距離等于輥?zhàn)拥膶挾取?/p>

所述U型槽的槽頂平面平行于所述光滑上平面，且不與支撐輥母線接觸。

所述橫向中心刻線與所述縱向中心刻線呈十字交叉，且該交叉點與所述光滑上平面的中心點重合。

根據圓錐型輥面的尺寸來設計所述第一曲面和所述第二曲面的尺寸。

由于所述輥?zhàn)拥囊欢酥睆酱笥诹硪欢酥睆剑虼耍枰Ц咚鲚佔又睆捷^小的一端，確保所述輥?zhàn)拥膱A切線在水平方向上保持水平，本實用新型提供了一種用于安裝圓錐形支撐輥的基準模塊的方法，其步驟包括：

步驟(1)將所述基準模塊置于支撐輥的輥?zhàn)拥膱A錐型輥面上，所述第一曲面和所述第二曲面與輥?zhàn)拥膱A錐型輥面完全嵌合，所述第一擋肩和所述第二擋肩共同卡在輥?zhàn)由希?/p>

步驟(2)將框式水平儀置于所述光滑上平面上，根據框式水平儀氣泡的偏移情況，調整所述基準模塊在環形爐體半徑方向和環形爐體的圓周方向上達到水平；

步驟(3)再將銦鋼尺置于所述框式水平儀之后，且豎直立在所述光滑上平面上，利用水準儀觀測所述銦鋼尺上的刻度，根據該測量值與基準值的偏差，調整支撐輥的標高，直至符合技術要求；

步驟(4)重復步驟(2)和(3)的操作，進行校正，直至所述光滑上平面的水平和支撐輥的標高都符合技術要求；

步驟(5)將全站儀偏轉到規定角度，用望遠鏡觀察所述光滑上平面的縱向中心刻線，通過調整其與望遠鏡十字線的豎線的偏差，來調整支撐輥，直至所述光滑上平面的縱向中心刻線與所述望遠鏡十字線的豎線完全重合，實現輥軸的輥軸中心線指向爐體中心點；

步驟(6)通過調整所述框式水平儀或銦鋼尺的位置，直至其與所述光滑上平面的橫向中心刻線重合，將全站儀置于環形爐體中心點測量從環形爐體中心點到所 述光滑上平面的的橫向中心刻線的距離，即為支撐輥中心到所述爐體中心的距離；

步驟(7)重復步驟(5)和(6)的操作，根據支撐輥的安裝尺寸的參數，進行校正，直至符合技術要求。

本實用新型的優點在于：能夠測量支撐輥中心所在以環形爐體中心點為圓心的圓周半徑和圓周方向角度定位，能測出支撐輥水平和標高，能檢測和調整支撐輥輥軸的輥軸中心線指向爐體的中心點；有助于測量和自身的取放，能快速地完成支撐輥在圓周方向、爐體半徑方向、輥軸中心線指向爐體中心點和標高方面的精準調整，提高了安裝精度和工作效率，確保了操作的安全性。

附圖說明

圖1是本實用新型的用于安裝圓錐形支撐輥的基準模塊的左視圖；

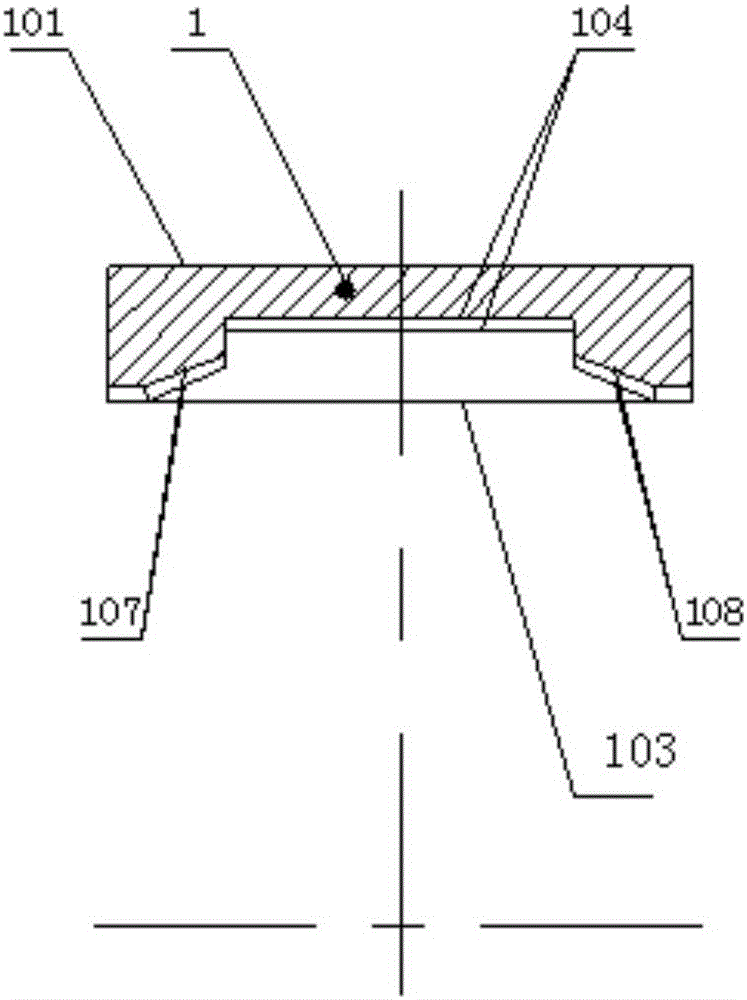

圖2是圖1的本實用新型的用于安裝圓錐形支撐輥的基準模塊的A-A剖視圖；

圖3是本實用新型的用于安裝圓錐形支撐輥的基準模塊的俯視圖；

圖4是本實用新型的用于安裝圓錐形支撐輥的基準模塊安裝在支撐輥上的結構示意圖；

圖5是圖4的本實用新型的用于安裝圓錐形支撐輥的基準模塊安裝在支撐輥上的的左視圖；

圖6是圖4的本實用新型的用于安裝圓錐形支撐輥的基準模塊安裝在支撐輥上的的俯視圖；

1、支撐臺 2、輥軸中心線

3、輥?zhàn)? 4、輥軸

5、框式水平儀 6、銦鋼尺

8、環形爐體中心點

101、光滑上平面 102、第一擋肩

103、第一擋肩內壁 104、槽頂平面

105、第二擋肩 106、第二擋肩內壁

107、第一曲面 108、第二曲面

109、橫向中心刻線 110、縱向中心刻線

301、第一輥?zhàn)佣嗣? 302、第二輥?zhàn)佣嗣?/p>

303、支撐輥母線

具體實施方式

以下結合附圖對本實用新型作進一步的詳細說明。

本實用新型提供一種用于安裝圓錐形支撐輥的基準模塊，如圖1，2和3所示，所述基準模塊包括：支撐臺1，第一擋肩102和第二擋肩105；所述支撐臺1和所述第一擋肩102、所述第二擋肩105形成一個開口向下的U型槽，如圖3所示，所述基準模塊在長度方向上呈“π”型模塊狀，所述支撐臺1上設有光滑上平面101，其表面處刻有橫向中心刻線109和縱向中心刻線110；在所述基準模塊的寬度方向上，所述支撐臺1的下表面設置有截面呈開口向下的“喇叭”型的凹槽，槽頂平面104位于該凹槽頂部的內壁上，其下方分布有第一曲面107和第二曲面108，且不與所述槽頂平面104直接相連，所述第一曲面107和所述第二曲面108在所述基準模塊的寬度方向上呈軸對稱分布。

所述第一曲面107和所述第二曲面108均為圓弧面。

所述第一擋肩內壁103與所述光滑上平面101之間的夾角等于第一輥?zhàn)佣嗣?01與支撐輥母線303的夾角。

所述第二擋肩內壁106與所述光滑上平面101之間的夾角等于第二輥?zhàn)佣嗣?02與支撐輥母線303的夾角。

所述光滑上平面101與所述支撐輥母線303平行，且垂直于所述支撐輥母線303與輥軸中心線2決定的平面；

所述第一擋肩內壁103與所述第二擋肩內壁106之間的距離等于輥?zhàn)?的寬度。

所述U型槽的槽頂平面104平行于所述光滑上平面101，且不與支撐輥母線303接觸；所述槽頂平面104距離支撐輥母線303有3mm。

所述橫向中心刻線109與所述縱向中心刻線110呈十字交叉，且該交叉點與所述光滑上平面101的中心點重合。

根據圓錐型輥面的尺寸來設計所述第一曲面107和所述第二曲面108的尺寸。

如圖5所示，輥?zhàn)?的左端直徑大于其右端直徑，形成圓錐面，在安裝所述輥?zhàn)?的過程中，需要抬高所述輥?zhàn)?的右端，確保所述輥?zhàn)?的圓切線保持水平，在此基礎上，本實用新型提供了一種用于安裝圓錐形支撐輥的基準模塊的方法，其步驟包括：

步驟(1)如圖4和5所示，將所述基準模塊置于支撐輥的輥?zhàn)?的圓錐型輥面上，所述第一曲面107和所述第二曲面108與輥?zhàn)?的圓錐型輥面完全嵌合，所 述第一擋肩102和所述第二擋肩105共同卡在輥?zhàn)?上；

步驟(2)如圖4和6所示，將框式水平儀5置于所述光滑上平面101上，根據所述框式水平儀5氣泡的偏移情況，調整所述基準模塊在以環形爐體中心點8為圓心的半徑方向和其圓周方向上達到水平，進而完成支撐輥水平調整；

步驟(3)如圖4和5所示，再將銦鋼尺6置于框式水平儀5之后，且豎直立在所述光滑上平面101上，利用水準儀觀測銦鋼尺6上的刻度，根據該測量值與基準值的偏差，調整支撐輥的標高，直至符合技術要求；

步驟(4)重復步驟(2)和(3)的操作，進行校正，直至符合技術要求；

步驟(5)將全站儀偏轉到規定角度，用望遠鏡觀察所述光滑上平面101的縱向中心刻線109，通過調整其與望遠鏡十字線的豎線的偏差，來調整支撐輥，直至所述光滑上平面101的縱向中心刻線109與所述望遠鏡十字線的豎線完全重合，實現輥軸4的輥軸中心線2指向爐體中心點；

步驟(6)如圖6所示，通過調整所述框式水平儀5或銦鋼尺6的位置，直至其與所述光滑上平面101的橫向中心刻線110重合；將全站儀置于環形爐體中心點8測量從環形爐體中心點8到所述光滑上平面的橫向中心刻線109的距離；

步驟(7)重復步驟(5)和(6)的操作，根據支撐輥的安裝尺寸參數，進行校正，直至符合技術要求。

最后所應說明的是，以上實施例僅用以說明本實用新型的技術方案而非限制。盡管參照實施例對本實用新型進行了詳細說明，本領域的普通技術人員應當理解，對本實用新型的技術方案進行修改或者等同替換，都不脫離本實用新型技術方案的精神和范圍，其均應涵蓋在本實用新型的權利要求范圍當中。
