本實用新型涉及一種具有保溫效果的電磁爐保溫板。

背景技術：

在現有技術中，一般的電陶爐在爐板上放置有陶碗用于電加熱，且普通的電陶爐和電磁爐一樣都是平板式結構，控制開關都安裝在平板板面上，在調控的過程中會經常不小心觸碰到高溫陶碗造成燙傷；而在使用時，一般的電陶爐是直接擺放在家里的茶幾上或餐桌上，如果太低在使用時就不是很方便，每次都要彎腰駝背；同時，一般的電陶爐都只是用于加熱，而加熱后特別是在冬天其陶碗內的食物無法進行長時間的保溫，無法食用到熱食造成習慣性腹瀉以及其它疾病發生。

技術實現要素：

本實用新型要解決的技術問題是提供一種結構簡單、使用壽命長、安全性高、可持續保溫的電磁爐保溫板。

為解決上述問題，本實用新型采用如下技術方案：一種具有保溫效果的電磁爐保溫板，包括設置在最上層的鋼化玻璃板，及嵌入在鋼化玻璃板內側的微晶玻璃加熱板，及設置在鋼化玻璃板下方的加熱板組件，及嵌入在加熱板組件內側、位于微晶玻璃加熱層下方的電磁爐加熱組件，及沿環形設置在鋼化玻璃板圓周的加熱板開關，及設置在鋼化玻璃板一側上的電磁爐開關，及嵌入在加熱板組件底部上的導電滑環，及與導電滑環連接的電源線。

作為優選，所述鋼化玻璃板呈圓形、正方形、橢圓形或其它形狀，設置有多種規格可以選擇，使外形更加新穎。

作為優選，所述鋼化玻璃板和加熱板組件的直徑相等，外觀更加美觀，且方便于生產。

作為優選，所述加熱板組件的底部還設置有一或多個散熱風扇，可以把加熱板組件內部的熱量進行散熱，延長加熱板組件的使用壽命。

作為優選，所述導電滑環的底部還設置有支撐座，可以使導電滑環與桌面隔離，減少摩擦，延長導電滑環的使用壽命。

本實用新型的有益效果是：本實用新型一種具有保溫效果的電磁爐保溫板其設置有鋼化玻璃板和微晶玻璃加熱板，可以在微晶玻璃加熱層加熱以后再放置到鋼化玻璃板進行保溫，鋼化玻璃板的溫度控制在75°～95°之間，使食材長時間保持一定溫度，食用更放心更安全；加熱板組件4底部設置有導電滑環，其可以在電源線不動的情況下轉動鋼化玻璃板，實現360°轉動的效果，實用更加方便。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型一種具有保溫效果的電磁爐保溫板的結構示意圖；

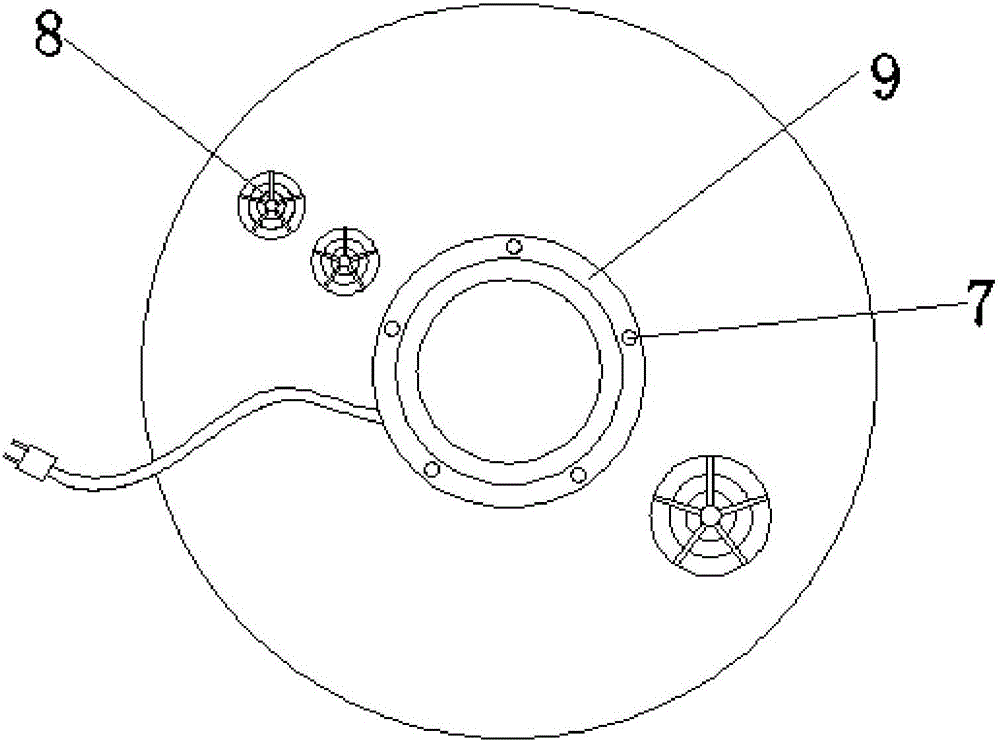

圖2為本實用新型一種具有保溫效果的電磁爐保溫板的仰視圖。

具體實施方式

下面結合附圖對本實用新型的優選實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

參閱圖1-2所示，一種具有保溫效果的電磁爐保溫板，包括設置在最上層的鋼化玻璃板1，及嵌入在鋼化玻璃板1內側的微晶玻璃加熱板2，及設置在鋼化玻璃板1下方的加熱板組件4，及嵌入在加熱板組件4內側、位于微晶玻璃加熱層2下方的電磁爐加熱組件（未圖示），及沿環形設置在鋼化玻璃板1圓周的加熱板開關5，及設置在鋼化玻璃板1一側上的電磁爐開關6，及嵌入在加熱板組件4底部上的導電滑環9，及與導電滑環9連接的電源線3。

所述鋼化玻璃板1呈圓形、正方形、橢圓形或其它形狀，設置有多種規格可以選擇，使外形更加新穎。

所述鋼化玻璃板1和加熱板組件4的直徑相等，外觀更加美觀，且方便于生產。

所述加熱板組件4的底部還設置有一或多個散熱風扇8，可以把加熱板組件4內部的熱量進行散熱，延長加熱板組件4的使用壽命。

所述導電滑環9的底部還設置有支撐座7，可以使導電滑環9與桌面隔離，減少摩擦，延長導電滑環9的使用壽命。

在本實施例中，首先電源線3插上插座通電，然后把加熱鍋放置在微晶玻璃加熱板2上端，按下電磁爐開關6，并利用電磁爐開關6進行溫度調節，當陶碗內的食物燒熟時，如果暫時不食用可以先放置在外圈上的鋼化玻璃板1上端進行保溫加熱，雙擊任意一個加熱板開關5即可，溫度可以控制到75°～95°之間范圍內，保持食材的溫度食用更加放心，而導電滑環9可以讓電源線3不動，同時可以轉動鋼化玻璃板1，使用更加方便，導電滑環9是由滑環體、電刷組件、固定支架、同芯球軸承幾大部件構成。

本實用新型的有益效果是：本實用新型一種具有保溫效果的電磁爐保溫板其設置有鋼化玻璃板和微晶玻璃加熱板，可以在微晶玻璃加熱層加熱以后再放置到鋼化玻璃板進行保溫，鋼化玻璃板的溫度控制在75°～95°之間，使食材長時間保持一定溫度，食用更放心更安全；加熱板組件4底部設置有導電滑環，其可以在電源線不動的情況下轉動鋼化玻璃板，實現360°轉動的效果，實用更加方便。

以上所述，僅為本實用新型的具體實施方式，但本實用新型的保護范圍并不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本實用新型的保護范圍之內。
