本實用新型涉及一種柴氣爐支架結構以及具有此柴氣爐支架結構的柴氣爐。
背景技術:
柴氣爐是近幾年在戶外領域應用較多的工具之一,柴氣爐的工作過程如下:這類爐子點火是從燃料上方開始點火,最上方的燃料在燃燒之后會產生一層高溫的碳,這些碳對在他下方燃料進行加熱,這個過程其實就是類似干餾的一個過程,下方燃料受熱之后主要會分解成為新的碳以及一些氣態物質,這種氣態物質是木煤氣,木煤氣在產生之后會向上流動(熱空氣上升),穿過上方的高溫碳層,跟空氣接觸,燃燒產生火焰。由于柴氣爐會對木煤氣進行二次燃燒,因此其燃燒效率高,溫度高,黑煙少。考慮到柴氣爐的輕便性,柴氣爐采用的鋼板厚度較薄,因此在使用過程中,若承受的重量較大,容易造成柴氣爐的筒壁變形,特別是柴氣爐支架部位(包括用于支撐鍋的鍋支架以及用于支撐在地面上的爐體支架)和爐筒結合的部位的變形較為明顯,因此如何設計一種可以加強柴氣爐整體強度的柴氣爐支架結構成為本行業技術人員所要解決的技術問題。
技術實現要素:
本實用新型的目的在于克服現有技術中存在的上述不足,而提供一種結構設計合理,可以加強柴氣爐整體強度的柴氣爐支架結構以及柴氣爐以及具有此柴氣爐支架結構的柴氣爐。
本實用新型解決上述問題所采用的技術方案是:
一種柴氣爐支架結構,其特征在于:包括固定板以及鉸接架,所述固定板包括第一固定板和第二固定板,第一固定板的一側固定在第二固定板的一側,所述第二固定板的板面固定在柴氣爐的爐筒的壁面上,第二固定板和爐筒的軸線平行,所述第一固定板的一端相對第二固定板的一端向外延伸出一段延伸段,鉸接架的一端鉸接在延伸段上,當鉸接架旋轉至工作位置時(即起到支撐作用的位置,此時鉸接架的一側抵在第二固定板的一端或爐筒的一端,具體視安裝位置而定,若第二固定板的一端高于爐筒的一端,則鉸接架的一側抵在第二固定板的一端,若第二固定板的一端低于爐筒的一端,則鉸接架的一側抵在爐筒的一端),第二固定板位于鉸接架的正下方。采用這種結構,由于壓在柴氣爐支架結構上的壓力是垂直向下的,當柴氣爐放置在地面上時,柴氣爐的爐筒的軸線是垂直于地面的,而第二固定板和爐筒的軸線平行,且當鉸接架旋轉至工作位置時,第二固定板位于鉸接架的正下方,因而第二固定板可以加強爐筒的壁面的強度,防止柴氣爐支架結構因承受的壓力過大,導致爐筒上,在爐筒和柴氣爐支架結構結合處承受的相應過大,而造成爐筒的壁面變形。本柴氣爐支架結構,不僅結構簡單,制造工藝簡單,制造成本可以得到有效控制,并且可以有效加強由于爐筒的承壓性能,提高產品的使用壽命。
作為優選,鉸接架的一側固定有用于抵在第二固定板的一端或爐筒的一端的限位塊
作為優選,所述第一固定板和第二固定板為采用一整片鋼板彎折而成的一體式結構。采用這種結構,有利于簡化生產工藝,降低生產成本,并提高產品強度。
作為優選,所述第二固定板的板面貼合并焊接在柴氣爐的爐筒的壁面上。
作為優選,所述第一固定板和第二固定板呈90°夾角。
一種柴氣爐,包括爐筒,爐筒的上端安裝有鍋支架,爐筒的下端安裝有爐體支架,其特征在于:所述鍋支架和爐體支架均包括固定板以及鉸接架,所述固定板包括第一固定板和第二固定板,第一固定板的一側固定在第二固定板的一側,所述第二固定板的板面固定在柴氣爐的爐筒的壁面上,第二固定板和爐筒的軸線平行,所述第一固定板的一端相對第二固定板的一端向外延伸出一段延伸段,鉸接架的一端鉸接在延伸段上,當鉸接架旋轉至工作位置時(即起到支撐作用的位置,此時鉸接架的一側抵在第二固定板的一端或爐筒的一端,具體視安裝位置而定,若第二固定板的一端高于爐筒的一端,則鉸接架的一側抵在第二固定板的一端,若第二固定板的一端低于爐筒的一端,則鉸接架的一側抵在爐筒的一端),第二固定板位于鉸接架的正下方。
作為優選,鉸接架的一側固定有用于抵在第二固定板的一端或爐筒的一端的限位塊。
作為優選,所述第一固定板和第二固定板為采用一整片鋼板彎折而成的一體式結構。
作為優選,所述第二固定板的板面貼合并焊接在柴氣爐的爐筒的壁面上。
作為優選,所述第一固定板和第二固定板呈90°夾角。
本實用新型與現有技術相比,具有以下優點和效果:本實用新型,不僅結構簡單,制造工藝簡單,制造成本可以得到有效控制,并且可以有效加強由于爐筒的承壓性能,提高產品的使用壽命。
附圖說明
圖1是本實用新型實施例柴氣爐的鍋支架的安裝結構示意圖。

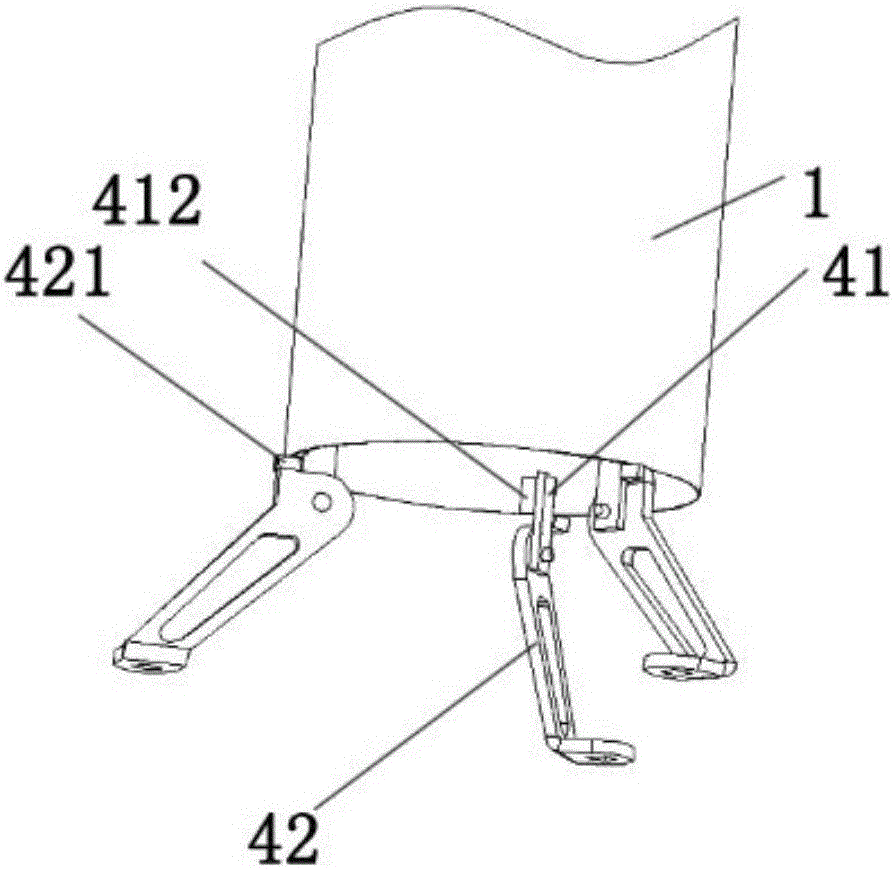

圖2是本實用新型實施例柴氣爐的爐體支架的安裝結構示意圖。
圖3是本實用新型實施例鍋支架的結構示意圖。
圖4是本實用新型實施例鍋支架的固定板的結構示意圖。
圖5是本實用新型實施例爐體支架的結構示意圖。
圖6是本實用新型實施例爐體支架的固定板的結構示意圖。
具體實施方式
下面結合附圖并通過實施例對本實用新型作進一步的詳細說明,以下實施例是對本實用新型的解釋而本實用新型并不局限于以下實施例。
參見圖1-圖6,本實施例柴氣爐,包括爐筒1,爐筒1的上端安裝有鍋支架2,爐筒1的下端安裝有爐體支架3,所述鍋支架2和爐體支架3均包括固定板41以及鉸接架42,所述固定板41包括第一固定板411和第二固定板412,第一固定板411的一側固定在第二固定板412的一側,所述第二固定板412的板面固定在柴氣爐的爐筒的壁面上,第二固定板412和爐筒1的軸線平行,所述第一固定板411的一端相對第二固定板412的一端向外延伸出一段延伸段4111,鉸接架42的一端鉸接在延伸段4111上,鉸接架旋轉至工作位置時(即起到支撐作用的位置,此時鉸接架的一側抵在第二固定板的一端或爐筒的一端,具體視安裝位置而定,若第二固定板的一端高于爐筒的一端,則鉸接架的一側抵在第二固定板的一端,若第二固定板的一端低于爐筒的一端,則鉸接架的一側抵在爐筒的一端),第二固定板位于鉸接架的正下方。鉸接架42的一側固定有用于在鉸接架相對延伸段轉動過程中抵在第二固定板412的一端的限位塊421。
本實施例中,所述第一固定板411和第二固定板412為采用一整片鋼板彎折而成的一體式結構。
本實施例中,所述第二固定板412的板面貼合并焊接在柴氣爐的爐筒的壁面上。
本實施例中,所述第一固定板411和第二固定板412呈90°夾角。
本說明書中所描述的以上內容僅僅是對本實用新型所作的舉例說明。本實用新型所屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或采用類似的方式替代,只要不偏離本實用新型說明書的內容或者超越本權利要求書所定義的范圍,均應屬于本實用新型的保護范圍。
