本實用新型涉及空調技術領域，尤其涉及一種空調室外機及空調。

背景技術：

隨著人們生活質量的不斷提高，空調在普通家庭中的使用越來越廣泛，家用空調一般由室內機和室外機兩部分組成，其中，室外機內通常設置有控制壓縮機或風機運轉的電控器件，這些電控器件在工作過程中會產生熱量，熱量會導致電控器件溫度上升，尤其在室外機所處的環境溫度較高時，電控器件無法進行有效散熱，從而過高的溫度會影響電控器件的正常工作。

現有技術中，通常利用散熱器來對電控器件進行降溫。如圖1所示，通過將散熱器01和電控器件02接觸，使得電控器件02上的熱量傳遞到散熱器01上，將散熱器01放置在室外機的風機03流場中，利用流經室外機中的冷凝器04的氣流對散熱器01進行強制散熱，以達到對電控器件02進行降溫的目的。然而，由于現有技術中對散熱器01進行散熱的氣流是經過冷凝器04換熱之后的高溫氣流，所述高溫氣流的溫度與散熱器01上的溫度相差較小，這樣在利用所述高溫氣流對散熱器01進行強制散熱時，散熱效果較差，從而導致電控器件02的降溫效果較差，嚴重時可影響空調的可靠性和使用壽命。

技術實現要素：

本實用新型的實施例提供一種空調室外機及空調，能夠提高待散熱設備的散熱效果，延長空調的使用壽命。

為達到上述目的，本實用新型的實施例采用如下技術方案：

一方面，本實用新型實施例提供一種空調室外機，包括機殼，所述機殼內設置有冷凝器腔和容置腔，所述容置腔內容置有待散熱設備，所述容置腔的側壁上設置有進風口和出風口，所述出風口將所述冷凝器腔和所述容置腔連通；所述待散熱設備位于所述進風口和所述出風口之間；所述冷凝器腔內設置有冷凝器和風機，所述冷凝器的出口管道上設置有第一節流件，所述第一節流件上并聯有冷媒支路，所述冷媒支路包括串聯的第二節流件和換熱器，分流到所述冷媒支路上的冷媒可依次流過所述第二節流件和所述換熱器，所述換熱器位于所述進風口處。

另一方面，本實用新型實施例提供一種空調，包括空調室內機和上述任意一種所述的空調室外機。

本實用新型實施例提供的空調室外機及空調，所述空調室外機包括機殼，機殼內設置有冷凝器腔和容置腔，容置腔內容置有待散熱設備，容置腔的側壁上設置有進風口和出風口，出風口將冷凝器腔和容置腔連通；待散熱設備位于進風口和出風口之間；冷凝器腔內設置有冷凝器和風機，冷凝器的出口管道上設置有第一節流件，第一節流件上并聯有冷媒支路，冷媒支路包括串聯的第二節流件和換熱器，分流到冷媒支路上的冷媒可依次流過第二節流件和換熱器，換熱器位于進風口處。相較于現有技術，本實用新型實施例通過在容置有待散熱設備的容置腔的側壁上設置進風口和出風口，將待散熱設備放置于所述進風口和所述出風口形成的散熱風道中；并且在冷凝器的出口管道上的第一節流件上并聯冷媒支路，將流過冷凝器的冷媒中的一部分分流到冷媒支路上，當經由冷媒支路中的第二節流件節流后的低溫低壓冷媒流過位于進風口處的換熱器時，換熱器中的低溫低壓冷媒與換熱器外的空氣進行換熱，從而獲取到低溫換熱氣流；隨著冷凝器腔中的風機的旋轉，位于進風口處的低溫換熱氣流會被引導著流過待散熱設備，流向出風口，由于流過待散熱設備的是低溫換熱氣流，低溫換熱氣流的溫度與待散熱設備上的溫度相差較大，這樣有利于降低待散熱設備的溫升，從而提高了待散熱設備的散熱效果，提升了空調的可靠性，延長了空調的使用壽命。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為現有技術提供的一種空調室外機結構示意圖；

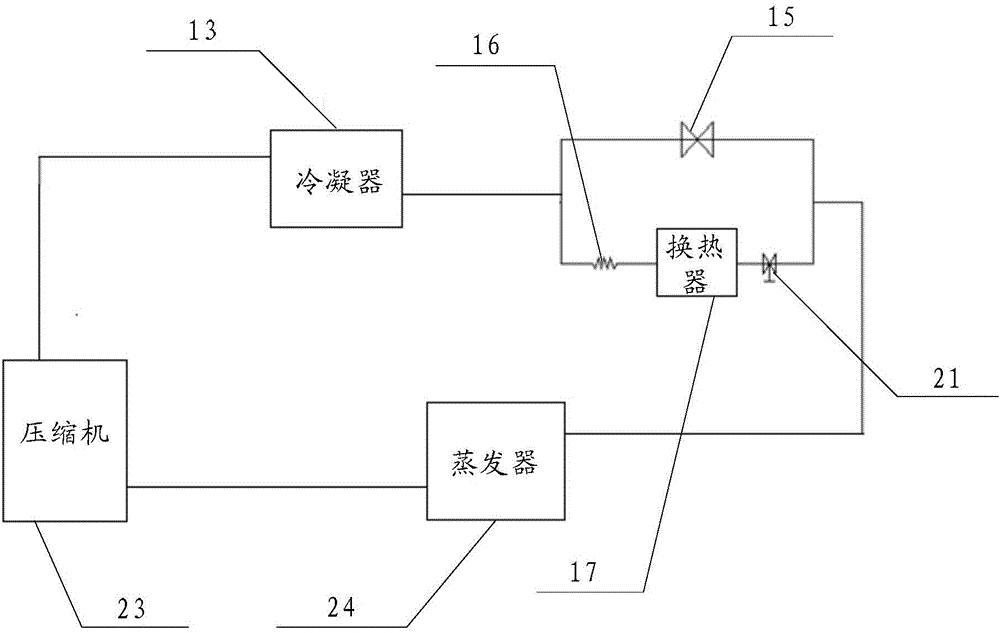

圖2為本實用新型實施例提供的一種空調結構原理示意圖；

圖3為本實用新型實施例提供的一種空調室外機結構示意圖一；

圖4為本實用新型實施例提供的一種空調室外機結構示意圖二；

圖5為本實用新型實施例提供的一種空調室外機結構示意圖三；

圖6為本實用新型實施例提供的一種空調室外機結構示意圖四。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

本實用新型實施例提供一種空調室外機，如圖2至圖6所示，所述空調室外機包括機殼10，機殼10內設置有冷凝器腔和容置腔，所述容置腔內容置有待散熱設備，所述容置腔的側壁上設置有進風口11和出風口12，出風口12將冷凝器腔和容置腔連通；待散熱設備位于進風口11和出風口12之間；冷凝器腔內設置有冷凝器13和風機14，冷凝器13的出口管道上設置有第一節流件15，第一節流件15上并聯有冷媒支路，冷媒支路包括串聯的第二節流件16和換熱器17，分流到冷媒支路上的冷媒可依次流過第二節流件16和換熱器17，換熱器17位于進風口11處。

其中，待散熱設備為需要進行散熱的元件或器件等，容置腔為待散熱設備所在的腔體。示例的，當待散熱設備為壓縮機23時，容置腔就為壓縮機腔；當待散熱設備為電控板19或與電控板19固定的散熱器20時，容置腔就為電器盒18。本實用新型實施例對此不做限定。

第一節流件15和/或第二節流件16可以為電子膨脹閥、熱力閥或毛細管中的任意一種，或者也可以是其它起節流作用的器件，本實用新型實施例對此不做限定。換熱器17可以為管翅式換熱器、微通道平行流換熱器或其他采用冷媒介質處理氣流的換熱器，本實用新型實施例對此亦不做限定。

參考圖2和圖6所示，從冷凝器13的出口管道流出的冷媒經過三通26后分流為兩個支路，一個支路流向第一節流件15參與節流制取低溫低壓冷媒，另一個支路流向第二節流件16后同樣獲取低溫低壓冷媒，這部分冷媒再流到換熱器17上參與換熱，獲取到低溫換熱氣流。然后兩個支路的冷媒在截止閥27處匯合后流向空調室內機的蒸發器24上參與換熱。由于換熱器17位于容置腔的進風口11處，因而當風機14工作后，容置腔的進風口11和出風口12之間會形成壓力差，所述壓力差會引導位于進風口處的換熱器17周圍的低溫換熱氣流流過待散熱設備，流向出風口12處，以此對待散熱設備進行降溫。

這樣一來，相較于現有技術，本實用新型實施例通過在容置有待散熱設備的容置腔的側壁上設置進風口和出風口，將待散熱設備放置于所述進風口和所述出風口形成的散熱風道中；并且在冷凝器的出口管道上的第一節流件上并聯冷媒支路，將流過冷凝器的冷媒中的一部分分流到冷媒支路上，當經由冷媒支路中的第二節流件節流后的低溫低壓冷媒流過位于進風口處的換熱器時，換熱器中的低溫低壓冷媒與換熱器外的空氣進行換熱，從而獲取到低溫換熱氣流；隨著冷凝器腔中的風機的旋轉，位于進風口處的低溫換熱氣流會被引導著流過待散熱設備，流向出風口，由于流過待散熱設備的是低溫換熱氣流，低溫換熱氣流的溫度與待散熱設備上的溫度相差較大，這樣有利于降低待散熱設備的溫升，從而提高了待散熱設備的散熱效果，提升了空調的可靠性，延長了空調的使用壽命。

可選的，容置腔為設置在機殼10內的電器盒18，待散熱設備為電器盒18中的電控板19。參考圖3和圖4所示，電器盒18固定在機殼10的頂部內壁上，隔板25將機殼10內的其余空間分隔開，形成冷凝器腔和壓縮機腔，進風口11位于壓縮機腔一側，出風口12位于冷凝器腔一側，進風口11處的低溫換熱氣流會流過位于進風口11和出風口12之間的電控板19，流向出風口12，以此實現對電控板19的散熱。需要說明的是，本實用新型實施例對于進風口11和出風口12在電器盒18上的具體設置位置、設置尺寸大小等不做限定，本領域技術人員可以根據實際情況進行設置。考慮到電器盒18在機殼10內的設置位置，較佳的，將進風口11和出風口12均設置在電器盒18靠近機殼10底板的側壁上，這樣可以增大進風口11和出風口12的進出口風量，提高待散熱設備的散熱效果。

可選的，參考圖3所示，容置腔為設置在機殼10內的電器盒18，電器盒18內設置有電控板19，電控板19上固定有散熱器20；待散熱設備為散熱器20。散熱器20對電控板19進行散熱，利用換熱器17獲取的低溫換熱氣流對散熱器20進行散熱，這樣的方式能夠實現更好的散熱效果。

較佳的，冷媒支路上還串聯有開關件21，開關件21可控制冷媒支路的開通和關閉。其中，開關件21可以為電磁截止閥、熱力截止閥或機械截止閥中的任意一種，或者也可以是其它起開啟關閉功能的器件，本實用新型實施例對此不做限定。

需要說明的是，開關件21可串聯于冷媒支路的任意位置，示例的，開關件21可以串聯在換熱器17之后，也可以串聯在換熱器17和第二節流件16之間，本實用新型實施例對此不做限定。

換熱器17可以位于電器盒18的內部，也可以位于電器盒18的外部，本實用新型實施例對此不做限定。由于電器盒18內部空間的限制，因而較佳的，參考圖4和圖5所示，換熱器17位于電器盒18外部。這樣換熱器17就不會占用電器盒18的內部空間；并且換熱器17在工作的過程中容易產生凝結水，將換熱器17設置在電器盒18的外部，也便于換熱器17上凝結水的排出。

進一步的，參考圖4和圖5所示，電器盒18上靠近進風口11處的側壁上固定有安裝座22，換熱器17設置在安裝座22上。通過設置安裝座22，可以便于換熱器17的放置，且不需要電器盒18做出結構改變，這樣有利于提升產品的通用化程度。其中，安裝座22一般通過固定結構固定到電器盒18上。

較佳的，換熱器17相對于水平面傾斜設置；安裝座22上設置有集水區，所述集水區可收集換熱器17上的冷凝水。將換熱器17傾斜設置，有利于換熱器17上的凝結水順著換熱器17的翅片匯集到安裝座22的集水區后做集中處理，避免冷凝水垂直滴落到下方的壓縮機區域而構成安全隱患。需要說明的是，換熱器17可以相對于水平面呈任意傾斜角度，本實用新型實施例對此不做限定。在實際生產中，換熱器17一般與水平面成45°夾角。

本實用新型實施例提供的空調室外機，包括機殼，機殼內設置有冷凝器腔和容置腔，容置腔內容置有待散熱設備，容置腔的側壁上設置有進風口和出風口，出風口將冷凝器腔和容置腔連通；待散熱設備位于進風口和出風口之間；冷凝器腔內設置有冷凝器和風機，冷凝器的出口管道上設置有第一節流件，第一節流件上并聯有冷媒支路，冷媒支路包括串聯的第二節流件和換熱器，分流到冷媒支路上的冷媒可依次流過第二節流件和換熱器，換熱器位于進風口處。相較于現有技術，本實用新型實施例通過在容置有待散熱設備的容置腔的側壁上設置進風口和出風口，將待散熱設備放置于所述進風口和所述出風口形成的散熱風道中；并且在冷凝器的出口管道上的第一節流件上并聯冷媒支路，將流過冷凝器的冷媒中的一部分分流到冷媒支路上，當經由冷媒支路中的第二節流件節流后的低溫低壓冷媒流過位于進風口處的換熱器時，換熱器中的低溫低壓冷媒與換熱器外的空氣進行換熱，從而獲取到低溫換熱氣流；隨著冷凝器腔中的風機的旋轉，位于進風口處的低溫換熱氣流會被引導著流過待散熱設備，流向出風口，由于流過待散熱設備的是低溫換熱氣流，低溫換熱氣流的溫度與待散熱設備上的溫度相差較大，這樣有利于降低待散熱設備的溫升，從而提高了待散熱設備的散熱效果，提升了空調的可靠性，延長了空調的使用壽命。

本實用新型另一實施例提供一種空調，包括空調室內機和上述任意一種所述的空調室外機。所述空調室外機通過在容置有待散熱設備的容置腔的側壁上設置進風口和出風口，將待散熱設備放置于所述進風口和所述出風口形成的散熱風道中；并且在冷凝器的出口管道上的第一節流件上并聯冷媒支路，將流過冷凝器的冷媒中的一部分分流到冷媒支路上，當經由冷媒支路中的第二節流件節流后的低溫低壓冷媒流過位于進風口處的換熱器時，換熱器中的低溫低壓冷媒與換熱器外的空氣進行換熱，從而獲取到低溫換熱氣流；隨著冷凝器腔中的風機的旋轉，位于進風口處的低溫換熱氣流會被引導著流過待散熱設備，流向出風口，由于流過待散熱設備的是低溫換熱氣流，低溫換熱氣流的溫度與待散熱設備上的溫度相差較大，這樣有利于降低待散熱設備的溫升，從而提高了待散熱設備的散熱效果，提升了空調的可靠性，延長了空調的使用壽命。

以上所述，僅為本實用新型的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，可輕易想到變化或替換，都應涵蓋在本實用新型的保護范圍之內。因此，本實用新型的保護范圍應以所述權利要求的保護范圍為準。
