本發明涉及空調室外機安裝技術領域，特別涉及一種用于空調室外機的安裝裝置。

背景技術：

目前，空調使用廣泛，基本每家每戶都安裝有空調，現有的空調室外機在安裝于墻體上時需要用到承載架，一般在安裝過程中，需要對墻體進行鉆孔，然后通過螺栓將承載架固定在墻體上，以對空調室外機進行承載固定，這種安裝方式會造成墻體結構的損壞，長時間使用后會出現松動的現象，給空調室外機的安裝造成安全隱患，由于承載架安裝位置的不同，不便于安裝工人進行鉆孔安裝作業，而且當承載架損壞，需要更換承載架時，就需要先卸下螺栓以對承載架進行更換，這就會對墻體造成二次損壞。

技術實現要素：

本發明要解決的技術問題是提供一種用于空調室外機的安裝裝置。

為解決上述問題，本發明采用如下技術方案：

本發明的一種用于空調室外機的安裝裝置，包括墻體以及設置在所述墻體中的安裝區間，所述安裝區間的左側通連有支架進腔，所述安裝區間的右側通連有支架配槽，所述支架進腔中插進設置有空調室外機承載架，所述空調室外機承載架包括與所述支架進腔內滑配接的插桿體以及與所述插桿體一體式設置用以承載空調室外機的承載體，所述插桿體上設置有鎖裝槽，所述插桿體的右端外圍設置有斜導面，所述插桿體的右端用以插進到所述支架配槽中配接，所述安裝區間中設置有用以對所述空調室外機承載架進行固鎖的固鎖裝置，所述固鎖裝置包括固定設置在所述安裝區間底部的供力電機，所述供力電機的前端動接有前螺旋紋桿，所述供力電機的后端動接有后螺旋紋桿，所述前螺旋紋桿和所述后螺旋紋桿相離所述供力電機的那一端均與所述墻體可旋轉地配接，所述前螺旋紋桿上螺旋紋配接有前承塊，所述前承塊的頂部設置有前夾框，所述后螺旋紋桿上螺旋紋配接有后承塊，所述后承塊的頂部設置有后夾框，所述前夾框和所述后夾框的框口相對設置，所述前夾框和所述后夾框的框口位置處設置有圓倒角，所述前夾框和所述后夾框的框口的底部中間設置有感應器，所述感應器與所述供力電機電配接，所述前夾框和所述后夾框用以與所述鎖裝槽配接，所述前螺旋紋桿和所述后螺旋紋桿上的螺旋紋轉向相反從而使得所述前承塊和所述后承塊能夠相對或者相反運動，所述安裝區間底部位于所述供力電機的前后兩側分別設置有與所述前承塊和所述后承塊內滑配接的導槽，所述導槽用以對所述前承塊和所述后承塊的運動進行引導，所述墻體的墻面上還設置有led燈，所述led燈與所述感應器電配接，所述空調室外機承載架與所述墻體之間設置有密閉裝置，所述密閉裝置包括密閉槽以及與所述密閉槽配接的密閉條。

優選的技術方案，所述密閉槽設置在所述墻體的墻面上、位于所述支架進腔的外圍，所述密閉條設置在所述承載體的右側面上，所述密閉條與所述密閉槽相對設置，所述密閉條和所述密閉槽均為直徑相等的環圓狀，所述密閉條與所述承載體膠合固定，所述密閉條與所述密閉槽配接可起到密閉的作用，在所述插桿體的右端插進到所述支架配槽中配接時能防水從所述支架進腔流進所述墻體內。

優選的技術方案，所述插桿體為長方體狀，所述支架配槽的截斷面為正方形，所述前夾框和所述后夾框與所述插桿體等高，所述圓倒角的內徑與所述鎖裝槽的深度相等。

優選的技術方案，所述承載體的右側到所述插桿體的右側與所述墻體的墻面到所述支架配槽內的底面等距。

優選的技術方案，所述插桿體和所述支架進腔的截斷面相等且為正方形；所述前夾框和所述后夾框與所述鎖裝槽等寬。

本發明用于空調室外機的安裝裝置的有益效果是：通過設置兩個相對或者相反運動的夾框與鎖裝槽配接以實現空調室外機承載架的安裝和拆卸，兩個鎖定框由一個電機驅動，安裝和拆卸方便，操作簡單，空調室外機承載架固鎖安裝牢固，能防空調室外機承載架的安裝和拆卸對墻體造成的損壞，整個裝置結構相對簡單，空調室外機承載架的安裝和拆卸效率高，適合推廣使用。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本發明用于空調室外機的安裝裝置的內部結構示意圖，其中，插桿體的右端未插進到支架配槽中配接；

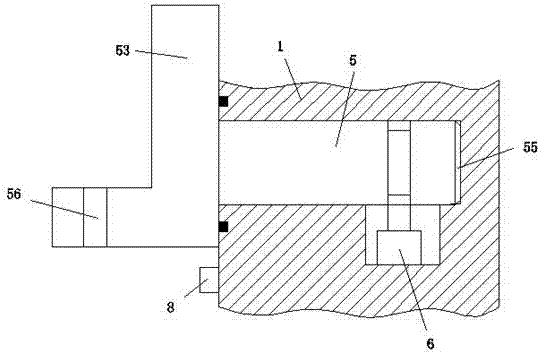

圖2為圖1中插桿體的右端插進到支架配槽中配接的內部結構示意圖；

圖3為圖1中箭頭方向的剖視結構示意圖，其中，插桿體未被前夾框和后夾框固鎖；

圖4為圖3中前夾框和后夾框將插桿體固鎖時的結構示意圖；

圖5為插桿體的右端的主視放大示意圖；

圖6為圖1中墻體的墻面上的結構示意圖。

具體實施方式

下面結合附圖對本發明的優選實施例進行詳細闡述，以使本發明的優點和特征能更易于被本領域技術人員理解，從而對本發明的保護范圍做出更為清楚明確的界定。

參閱圖1-6所示，本發明的一種用于空調室外機的安裝裝置，包括墻體1以及設置在所述墻體1中的安裝區間2，所述安裝區間2的左側通連有支架進腔3，所述安裝區間2的右側通連有支架配槽4，所述支架進腔3中插進設置有空調室外機承載架，所述空調室外機承載架包括與所述支架進腔3內滑配接的插桿體5以及與所述插桿體5一體式設置用以承載空調室外機的承載體53，所述插桿體5上設置有鎖裝槽51，所述插桿體5的右端外圍設置有斜導面55，所述插桿體5的右端用以插進到所述支架配槽4中配接，所述安裝區間2中設置有用以對所述空調室外機承載架進行固鎖的固鎖裝置，所述固鎖裝置包括固定設置在所述安裝區間2底部的供力電機6，所述供力電機6的前端動接有前螺旋紋桿61，所述供力電機6的后端動接有后螺旋紋桿62，所述前螺旋紋桿61和所述后螺旋紋桿62相離所述供力電機6的那一端均與所述墻體1可旋轉地配接，所述前螺旋紋桿61上螺旋紋配接有前承塊601，所述前承塊601的頂部設置有前夾框611，所述后螺旋紋桿62上螺旋紋配接有后承塊602，所述后承塊602的頂部設置有后夾框612，所述前夾框611和所述后夾框612的框口相對設置，所述前夾框611和所述后夾框612的框口位置處設置有圓倒角610，所述前夾框611和所述后夾框612的框口的底部中間設置有感應器7，所述感應器7與所述供力電機6電配接，所述前夾框611和所述后夾框612用以與所述鎖裝槽51配接，所述前螺旋紋桿61和所述后螺旋紋桿62上的螺旋紋轉向相反從而使得所述前承塊601和所述后承塊602能夠相對或者相反運動，所述安裝區間2底部位于所述供力電機6的前后兩側分別設置有與所述前承塊601和所述后承塊602內滑配接的導槽9，所述導槽9用以對所述前承塊601和所述后承塊602的運動進行引導，所述墻體1的墻面上還設置有led燈8，所述led燈8與所述感應器7電配接，所述空調室外機承載架與所述墻體1之間設置有密閉裝置，所述密閉裝置包括密閉槽58以及與所述密閉槽58配接的密閉條57。

其中，所述密閉槽58設置在所述墻體1的墻面上、位于所述支架進腔3的外圍，所述密閉條57設置在所述承載體53的右側面上，所述密閉條57與所述密閉槽58相對設置，所述密閉條57和所述密閉槽58均為直徑相等的環圓狀，所述密閉條57與所述承載體53膠合固定，所述密閉條57與所述密閉槽58配接可起到密閉的作用，在所述插桿體5的右端插進到所述支架配槽4中配接時能防水從所述支架進腔3流進所述墻體1內。

其中，所述插桿體5為長方體狀，所述支架配槽4的截斷面為正方形，所述前夾框611和所述后夾框612與所述插桿體5等高，所述圓倒角610的內徑與所述鎖裝槽51的深度相等，設置的圓倒角610便于所述前夾框611和所述后夾框612插進到所述鎖裝槽51中配接，所述斜導面55用以方便所述插桿體5插進支架進腔3中。

其中，所述承載體53的右側到所述插桿體5的右側與所述墻體1的墻面到所述支架配槽4內的底面等距，使得所述插桿體5與所述支架配槽4配接時，所述承載體53的右側與所述墻體1的墻面配接。

其中，所述插桿體5和所述支架進腔3的截斷面相等且為正方形；所述前夾框611和所述后夾框612與所述鎖裝槽51等寬。

在安裝空調室外機承載架時，將空調室外機承載架的插桿體5插進到支架進腔3中，直到插桿體5的右端與支架配槽4配接，當承載體53與所述墻體1接觸時則表示插桿體5的右端插進到支架配槽4中配接到位，密閉條也插進到密閉槽中配接以起到密閉的作用，能防水從支架進腔流進墻體內而損壞固鎖裝置，此時開動供力電機6，使前夾框611和后夾框612相對運動而靠近供力電機6，而后使得前夾框611和后夾框612插進到鎖裝槽51中配接，當前夾框611和后夾框612的框口的底部中間的感應器7與插桿體5接觸時，感應器7傳遞信號并控制供力電機6斷電而關閉，感應器7還控制led燈8開啟發光，led燈8發光則表示前夾框611和后夾框612與51配接到位，此時空調室外機承載架被固鎖安裝在墻體1上，而后只需要將空調室外機安裝在空調室外機承載架上即可實現空調室外機的安裝，其中，空調室外機承載架的承載體53上設置有空調室外機安裝孔56用以方便將空調室外機固鎖在空調室外機承載架的承載體53上，當需要對空調室外機承載架進行拆卸更換時，控制開動供力電機6，使前夾框611和后夾框612相反運動而相離供力電機，使得前夾框611和后夾框612相離與鎖裝槽51的配接，而后就可以拔出空調室外機承載架的插桿體5，以便于對損壞的空調室外機承載架進行更換。

本發明用于空調室外機的安裝裝置的有益效果是：通過設置兩個相對或者相反運動的夾框與鎖裝槽配接以實現空調室外機承載架的安裝和拆卸，兩個鎖定框由一個電機驅動，安裝和拆卸方便，操作簡單，空調室外機承載架固鎖安裝牢固，能防空調室外機承載架的安裝和拆卸對墻體造成的損壞，整個裝置結構相對簡單，空調室外機承載架的安裝和拆卸效率高，適合推廣使用。

以上顯示和描述了本發明的基本原理、主要特征和本發明的優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是說明本發明的原理，在不脫離本發明精神和范圍的前提下本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內。本發明要求保護范圍由所附的權利要求書及其等同物界定。
