本實用新型涉及電器技術領域，尤其涉及一種家用電器。

背景技術：

通常，空調器用于制熱或制冷，為使用者提供舒適的室內環境。近年來，空調器上還會增加顯示裝置，以顯示一些可視界面，但這些界面上所顯示的內容有限，顯示裝置的功能也比較單一，只能直觀地輸出一些信息，如在陰極射線管的屏幕上或在數字顯示器上顯示可讀字符；并且，添加了顯示裝置之后，空調的室內機和顯示裝置作為單獨的產品放置在室內空間內，會占據很大的空間，從而降低了室內空間的可利用率。

需要說明的是，公開于本實用新型背景技術部分的信息僅僅旨在增加對本實用新型的總體背景的理解，而不應當被視為承認或以任何形式暗示該信息構成已為本領域技術人員所公知的現有技術。

技術實現要素：

本實用新型的目的是提出一種家用電器，以解決現有技術中的空調上顯示裝置功能比較單一以及空調的室內機與顯示裝置占據空間較大的問題。

為實現上述目的，本實用新型提供了一種家用電器，包括空調模塊和電視模塊，所述電視模塊通過運動機構與所述空調模塊連接，所述運動機構能夠使得所述電視模塊在所述空調模塊處于非工作狀態時與所述空調模塊貼合，并在所述空調模塊處于工作狀態時相對于所述空調模塊移出，以在所述電視模塊與所述空調模塊之間形成能夠作為所述空調模塊的進風口的縫隙。

進一步地，所述空調模塊與所述電視模塊之間設有減振結構，以減緩所述電視模塊在所述空調模塊處于工作狀態時的振動。

進一步地，所述減振結構設置在所述運動機構上，以防止所述空調模塊和/或所述運動機構所產生的振動傳遞至所述電視模塊。

進一步地，所述減振結構包括減振墊，所述電視模塊的背面通過轉軸與所述運動機構連接，所述減振墊設置在所述轉軸上。

進一步地，所述運動機構包括水平直線驅動機構，所述水平直線驅動機構能夠使得所述電視模塊相對于所述空調模塊水平地移動。

進一步地，所述水平直線驅動機構包括齒輪和齒條，通過所述齒輪與所述齒條的相互配合能夠實現所述電視模塊相對于所述空調模塊的水平移動。

進一步地，所述空調模塊與所述電視模塊共用控制主板和供電單元，并且所述空調模塊能夠作為所述電視模塊的后板，所述電視模塊能夠作為所述空調模塊的前板。

進一步地，所述電視模塊與所述空調模塊通訊連接，以將所述空調模塊的控制界面顯示在所述電視模塊上，并通過對所述電視模塊的操作實現對所述空調模塊的控制。

進一步地，所述電視模塊包括顯示屏，所述空調模塊的控制界面能夠顯示在所述顯示屏的預設區域，所述顯示屏為觸摸屏，以通過觸摸所述顯示屏的操作來控制所述空調模塊的運行狀態。

進一步地，所述家用電器還包括控制模塊，所述空調模塊或所述電視模塊設有聲音輸入設備，以將使用者的聲音指令通過所述聲音輸入設備輸入所述控制模塊，所述控制模塊能夠對所述聲音指令進行分析并將分析結果傳輸至所述空調模塊或所述電視模塊進行相應控制。

進一步地，所述空調模塊包括第一出風口和第二出風口，所述第一出風口設置在所述空調模塊的上方，所述第二出風口設置在所述空調模塊的下方，以使所述空調模塊在制冷狀態時通過所述第一出風口出風，并在制熱狀態時通過所述第二出風口出風。

進一步地，所述第一出風口和/或所述第二出風口處設有導風板，所述導風板用于控制所述第一出風口和/或所述第二出風口的打開和關閉。

基于上述技術方案，本實用新型通過設置電視模塊，使得家用電器具備傳統電視機的功能，功能更加豐富多彩；通過設置運動機構，當空調模塊處于非工作狀態時，電視模塊與空調模塊相互貼合使得家用電器的厚度變薄，相比于單獨設置電視機和空調器兩個設備，可以盡可能地減少占用空間；當空調模塊處于工作狀態時，電視模塊能夠相對于空調模塊移出，為將電視模塊與空調模塊相互整合提供了可能性，還可以使得空調模塊可以為電視模塊散熱，省略了專門的用于電視模塊的散熱單元。

附圖說明

此處所說明的附圖用來提供對本實用新型的進一步理解，構成本申請的一部分，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。在附圖中：

圖1為本實用新型家用電器一個實施例的主視圖。

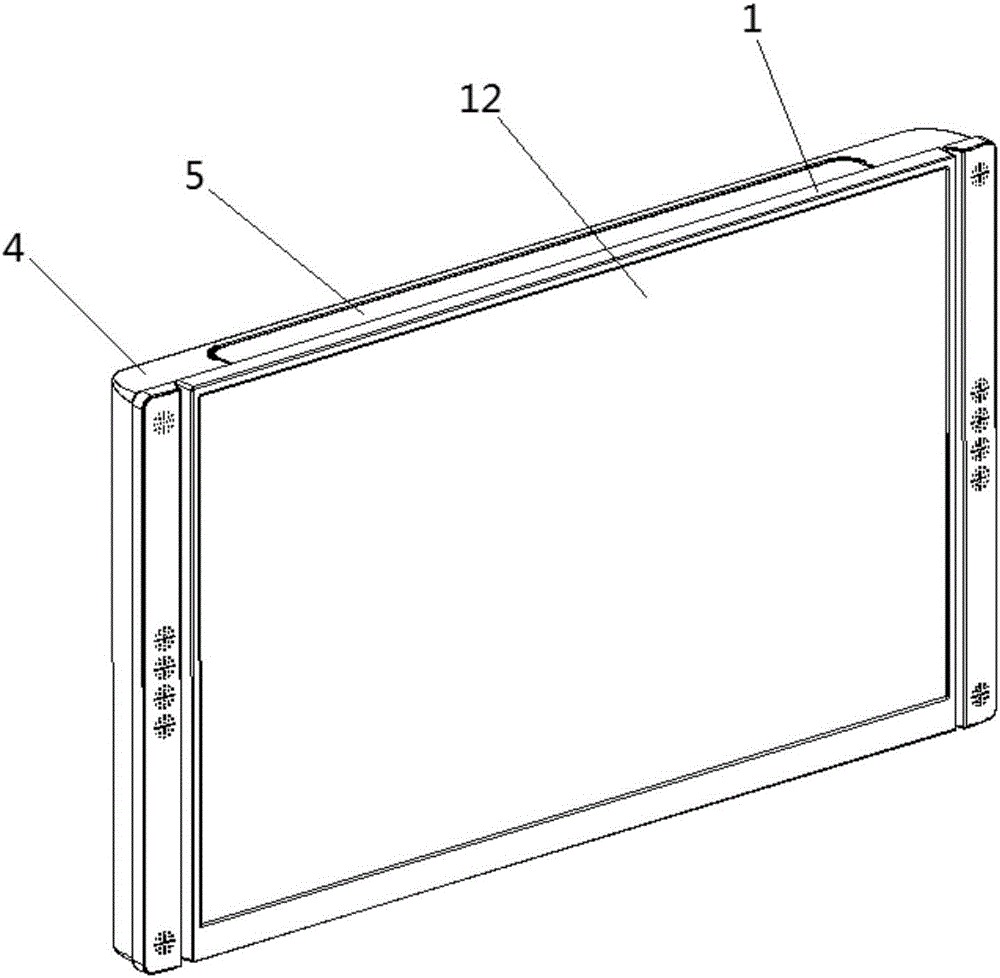

圖2為圖1實施例的另一角度示意圖。

圖3為圖1實施例的家用電器處于工作狀態的示意圖。

圖4為本實用新型家用電器一個實施例中運動機構的結構示意圖。

圖5為本實用新型家用電器另一個實施例的主視圖。

圖6為圖4實施例的另一角度示意圖。

圖7為圖5的局部放大圖。

圖中：1-電視模塊，2-聲音輸出設備，3-聲音輸入設備，4-空調模塊，5-導風板，6-第一出風口，7-進風口，8-控制界面，9-轉軸，10-減振墊，11-運動機構，12-顯示屏，111-齒條，112-齒輪，113-機構盒，114-端蓋，115-螺釘。

具體實施方式

下面將結合本實用新型實施例中的附圖，對實施例中的技術方案進行清楚、完整地描述。顯然，所描述的實施例僅僅是本實用新型的一部分實施例，而不是全部的實施例。基于本實用新型的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

在本實用新型的描述中，需要理解的是，術語“中心”、“橫向”、“縱向”、“前”、“后”、“左”、“右”、“上”、“下”、“豎直”、“水平”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型保護范圍的限制。

為了解決現有技術中的空調上顯示裝置功能比較單一以及空調的室內機與顯示裝置占據空間較大的問題，本實用新型提出一種家用電器，該家用電器空調模塊4和電視模塊1，即該家用電器結合了空調和電視的功能。

其中，空調模塊4在功能原理上與傳統意義上的空調器基本相同，具有壓縮機、冷凝器、節流元件以及蒸發器四大基本部件，能夠實現制冷和制熱的功能；電視模塊1在功能原理上與傳統意義上的電視機基本相同，該電視模塊1可以通過無線電或電纜接收由連續可視圖像所轉換成的電信號，并且可以通過這些電信號再現原來的圖像；因此這里對于空調模塊4和電視模塊1的具體實現不再進行贅述。

這樣，電視模塊1作為該家用電器的顯示單元，除了能夠實現基本的顯示功能外，還具有傳統電視機所具備的娛樂、影音等功能，使家用電器的功能更加豐富多彩。

如圖1～4所示，為本實用新型家用電器一個實施例的相關附圖。在該實施例中，電視模塊1通過運動機構11與空調模塊4連接，運動機構除了實現電視模塊1與空調模塊4之間的相互連接之外，還可以使得電視模塊1與空調模塊4之間發生相互移動。

具體地，在空調模塊4處于非工作狀態時，運動機構11能夠使得電視模塊1與空調模塊4貼合，這樣能夠實現電視模塊1與空調模塊4的一體化；電視模塊1與空調模塊4相互緊密貼合，還可以使得家用電器的厚度變薄，盡可能地減少電視模塊1與空調模塊4的占用空間。

為了進一步減小上述家用電器的占據空間，可以選擇一些采用超薄技術制造的電視機和空調器分別作為電視模塊1與空調模塊4。

在空調模塊4處于工作狀態時，運動機構11能夠使得電視模塊1相對于空調模塊4移出，以在電視模塊1與空調模塊4之間形成能夠作為空調模塊4的進風口7的縫隙。電視模塊1的移動，為將電視模塊1與空調模塊4的相互整合提供了可能性，在實現空調模塊4不工作時盡可能地減少家用電器的占用空間的基礎上，還可以使得空調模塊4可以為電視模塊1散熱，二者的結合使得電視模塊4相對于普通的電視機減少了專門的散熱單元，這在一定程度上也可以縮小電視模塊4的自身體積，進而減少家用電器的占用空間。

可見，上述實施例中的家用電器能夠很大程度地減少占用空間，并且可實現傳統空調器、電視機的各種功能，功能多樣化，還可以減少零部件，利用空調模塊4對電視模塊1進行散熱。

在上述實施例的基礎上，空調模塊4與電視模塊1之間設有減振結構，以減緩電視模塊1在空調模塊4處于工作狀態時的振動。由于空調模塊4在工作狀態時，可能會產生振動，而電視模塊1對穩定性的要求比較高，一旦發生振動，可能會造成電視模塊1的顯示畫面抖動，給觀看者造成不舒適的觀賞體驗，因此該減振結構的設置可以較好地緩解由于空調模塊4的振動而造成的電視模塊1的振動，提升電視模塊1的觀看體驗。

作為本實用新型一個優選的實施例，減振結構設置在運動機構11上，以防止空調模塊4和/或運動機構11所產生的振動傳遞至電視模塊1。

當然，除了上述實施例之外，減振結構也可以設置在空調模塊4上，以減少空調模塊4的振動通過運動機構向電視模塊1傳遞的可能性；減振結構還可以設置在電視模塊1上，以更加直接地減少電視模塊1的振動，這種設置除了可以減緩由于空調模塊4的振動而傳遞來的振動，還可以減緩電視模塊1由于其他原因所造成的電視模塊1自身的振動，全面保護電視模塊1。

作為減振結構的一個具體實施例，如圖4所示，減振結構包括減振墊10，電視模塊1的背面通過轉軸9與運動機構11連接，減振墊10設置在轉軸9上。該設置可以很好地緩解電視模塊1的振動。采用減振墊10進行減振容易實現，可靠性高，制造成本低。

在上述各個實施例中，運動機構11的具體結構形式可以有多種選擇，只要能夠實現使得電視模塊1在空調模塊4處于非工作狀態時與空調模塊4貼合，并在空調模塊4處于工作狀態時相對于空調模塊4移出的作用即可。當然，運動結構11使電視模塊1相對于空調模塊4移動的路線也可以是多樣的。

在一個優選的實施例中，運動機構11包括水平直線驅動機構，水平直線驅動機構能夠使得電視模塊1相對于空調模塊4水平地移動，這樣可以使電視模塊1相對于空調模塊4的移動更加平穩，減少振動，運動路徑更短，提高操作效率。

在如圖4所示的實施例中，水平直線驅動機構包括齒輪112和齒條111，通過齒輪112與齒條111的相互配合能夠實現電視模塊1相對于空調模塊4的水平移動。其中，齒輪112可以設置在電視模塊1上，齒條111設置在空調模塊4上；也可以是齒條111設置在電視模塊1上，而齒輪112設置在空調模塊4上，只要通過齒輪112和齒條111的配合能夠實現電視模塊1相對于空調模塊4的水平移動即可。

當然，水平直線驅動機構還可以包括驅動件，比如步進電機，以驅動齒輪112或齒條111的運動。驅動件上還可以設置減振結構，以減緩驅動件的振動，進而減少對電視模塊1的影響。

為進一步減少家用電器的占據空間，在另一個優選的實施例中，空調模塊4與電視模塊1共用控制主板和供電單元，控制主板為控制空調模塊4與電視模塊1分別實現空調器和電視機功能的電路板，該電路板可以控制空調器的運行狀態或者電視機的播放狀況。

更進一步地，電視模塊1可以省略后板，空調模塊4能夠作為電視模塊1的后板；而空調模塊4可以省略前板，電視模塊1能夠作為空調模塊4的前板。

可見，本實用新型中家用電器的占用空間可以通過共用部件或者省略一些部件來進一步地減小，使家用電器的各種尺寸(尤其是厚度)變得更小。

在上述另一個優選實施例的基礎上，電視模塊1與空調模塊4通訊連接，具體地電視模塊1與空調模塊4可以通過導線進行有線連接，以將空調模塊4的控制界面8顯示在電視模塊1上，如圖5所示，并通過對電視模塊1的操作實現對空調模塊4的控制。這樣就實現了電視模塊1與空調模塊4之間的交互，通過對電視模塊1的操作來實現對空調模塊4的控制，這樣，電視模塊1與空調模塊4可以采用同一個遙控器進行控制，減少配套零部件的設置。

當然，電視模塊1與空調模塊4也可以采用其他方式進行控制。比如，電視模塊1包括顯示屏12，空調模塊4的控制界面8能夠顯示在顯示屏12的預設區域，顯示屏12為觸摸屏，以通過觸摸顯示屏12的操作來控制空調模塊4的運行狀態。通過觸摸方式實現電視模塊1與空調模塊4的控制，更加符合時代的要求，無需遙控器等控制器件，可以省去每次想調整電視模塊1或空調模塊4的運行狀態時需要先找到遙控器的麻煩，使操作者的操作更加方便，并且減少零部件的設置。

除了觸摸控制之外，顯示屏12也可以采用無線遙控、WIFI控制等方式，還可以采用多種方式相結合的混合控制方式，以豐富控制形式。

如圖7所示，為空調模塊4的控制界面8的一個實施例，該實施例中，控制界面8上設有調節空調模塊4處于制熱模式或制冷模式的按鈕，還設有一些其他可選擇的模式，比如健康模式、節能模式、靜音模式、定時模式或者強勁模式等。其中，通過健康模式可以實現比較適合人體健康的控制，比如避免溫度太低或太高，以避免人體受到低溫或者高溫的損害；通過節能模式可以節省電能；通過靜音模式可以使空調模塊4運行時產生的噪音降低到最小；通過定時模式可以設置空調模塊4的運動時間；強勁模式可以實現比較強烈的制冷或制熱。控制界面8的中間還設有調節空調出風的按鈕，比如上下掃風、左右掃風、速風等，以調節空調模塊4的出風模式。

如圖1和圖5所示的兩個實施例中，電視模塊1上設有聲音輸出設備2和聲音輸入設備3，當然聲音輸出設備2和聲音輸入設備3也可以設置在空調模塊4上。

聲音輸出設備2可以為音響，以將電視模塊1或空調模塊4的相關音頻通過該聲音輸出設備2播放出來，比如電視模塊1將播出畫面中配合的聲音播出，空調模塊4將其運形狀態或者溫度、濕度等信息通過聲音輸出設備2播放等等。

而聲音輸入設備3可以將使用者的聲音指令通過聲音輸入設備3輸入家用電器中設置的控制模塊，控制模塊能夠對聲音指令進行分析并將分析結果傳輸至空調模塊4或電視模塊1進行相應控制。比如，控制模塊可以分析該聲音指令是用于控制空調模塊4的運行狀態的，還是用于控制電視模塊1的開關機或其他參數控制的等等。

如圖3所示，空調模塊4包括第一出風口6和第二出風口(圖中未示出)，第一出風口6設置在空調模塊4的上方，第二出風口設置在空調模塊4的下方，以使空調模塊4在制冷狀態時通過第一出風口6出風，并在制熱狀態時通過第二出風口出風。空調模塊4在制冷時，由于冷空氣的密度較大，從位于上方的第一出風口6出風，可以使冷空氣先吹到上方，然后自然沉降，有利于整個房間的快速冷卻；空調模塊4在制熱時，由于熱空氣的密度較小，從位于下方的第二出風口出風，可以使熱空氣自然上升，使用戶從腳下開始慢慢感受到溫暖，提升用戶的舒適性。

如圖2、圖3和圖6所示，第一出風口6和/或第二出風口處設有導風板5，導風板5用于控制第一出風口6和/或第二出風口的打開和關閉。導風板5使得用戶可以根據實際需要選擇不同出風口進行出風。

下面對本實用新型家用電器的一個具體實施例進行詳細說明：

該家用電器為一款將空調器與電視機的功能結合為一體的電器產品，其中的空調模塊4具有制冷、制熱、節能等基本的空氣調節功能，空調模塊4的前面設置電視模塊1，電視模塊1包括一個大尺寸平板液晶顯示屏12，該顯示屏12可靠地安裝于運動機構11上，通過該運動機構11，電視模塊1能夠可控制地水平移動位置。

具體地，在如圖4所示的實施例中，運動機構11包括齒條111和齒輪112，其中齒輪112安裝在機構盒113內，齒條111通過轉軸9與連接在電視模塊1背面的掛鉤結構相互連接，轉軸9的外周包裹有橡膠材質的減振墊10，電視模塊1在自身重力作用下，擠壓該減振墊10，形成彈性接觸，從而減緩電視模塊1的振動，轉軸9通過端蓋114和螺釘115進行固定，齒條111與轉軸9、電視模塊1以及電視模塊1背面的掛鉤結構能夠一起相對于空調模塊4運動。

當電視模塊1被推出時，在電視模塊1與空調模塊4之間形成了空調模塊4的進風口7，風從電視模塊1左右兩側的進風口7被吸入空調模塊4內進行換熱，換熱后風從空調模塊4上方的第一出風口6或下方的第二出風口吹出，實現空氣調節功能；當電視模塊1收回后，電視模塊1與其后的空調模塊4緊密貼合，產品渾然一體，顯得精致而纖薄。

電視模塊1與空調模塊4通過導線連接，電視模塊1與空調模塊4之間存在通訊，空調模塊4能實現電視機所具有的所有影音娛樂功能，同時顯示屏12具有觸摸控制功能，通過滑動屏幕、遙控或物理按鍵等方式在顯示屏12的局部位置可以調出空調模塊4的控制界面8，通過觸摸操作控制空調模塊4的運行狀態，如調節模式、風速，開、關機等命令。

在該家用電器的左右兩側設有兩個腔室，內設有聲音輸出設備，比如音響，可輸出音頻信息；還設有聲音輸入設備，如麥克風，外界的語音信息可以通過麥克風輸入，然后家用電器內部的控制模塊可以智能分析該語音信息指令，實現語音控制該家用電器的功能，例如，對其說“空調開機”、“電視開機”、“播放XX電影”、“調到27度”等語音信息后，智能識別并執行對應的操作，大大提升人機互動的操作體驗。

通過對本實用新型家用電器的多個實施例的說明，可以看到本實用新型家用電器實施例既能夠實現空調器的功能，比如調節空氣溫濕度、潔凈度等；又可以實現電視機的功能，比如看電視節目、看電影、聽音樂、聽廣播等各種娛樂影音功能；并且在尺寸上，由于二者的結合，使得該家用電器可以省略一些零部件，比如電視模塊可以省略后板，空調模塊可以省略前板，二者還可以共用控制主板和供電單元等等，相比于單獨設置空調器和電視機兩個設備，該家用電器可以大大節省占用空間；運動機構的設置除了使得空調模塊不工作時進一步減少占地空間外，兩者之間的某些功能還存在互補性，例如通過空調模塊給電視模塊散熱，借助電視模塊的顯示屏顯示空調模塊的運行狀態，以及通過電視模塊的顯示屏控制空調模塊，通過音頻方式為用戶發出提醒等，因此，將電視模塊與空調模塊相結合的家用電視可以減少占用空間，省略零部件，降低制造成本，整合利用各自的功能，豐富用戶的操作體驗，提升產品的價值。

最后應當說明的是：以上實施例僅用以說明本實用新型的技術方案而非對其限制；盡管參照較佳實施例對本實用新型進行了詳細的說明，所屬領域的普通技術人員應當理解：依然可以對本實用新型的具體實施方式進行修改或者對部分技術特征進行等同替換；而不脫離本實用新型技術方案的精神，其均應涵蓋在本實用新型請求保護的技術方案范圍當中。
