本發明涉及家用電器技術領域，具體為一種桌面暖菜設備。

背景技術：

中國家庭就餐，尤其是家庭聚餐習慣準備若干菜品。因此餐前炒菜和上菜的過程時間較長，先上的菜容易放涼。還有其他原因造成的餐前等待也會使飯菜變涼。而飯菜變涼會降低就餐品質和影響身體健康。因此對飯菜進行保溫成為家庭就餐生活中的重要需求。當前針對該需求已經產生了以為飯菜保溫加熱為目的的電熱保溫板，市場多稱之為“暖菜寶”。

此類桌面暖菜設備表面多為鋼化玻璃面板，加熱原理為電熱絲加熱。因此首先面板與餐盤或碗內凹的底面接觸面積非常有限，熱傳導效率很低。其次無論桌面上的菜品多少，一旦開啟設備就會對表面進行全面供熱，易造成能源不必要的浪費。再次，為了保證加熱效率，設備的功率被相應加大。如此不僅會更大限度地浪費能量，且使未覆蓋區域具備造成人員燙傷的隱患。設備的電熱原理使得該設備不宜清洗，因此對家庭保持衛生和安全形成隱患。為此，提出一種桌面暖菜設備。

技術實現要素：

本發明的目的在于提供一種桌面暖菜設備，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：

一種桌面暖菜設備，包括電源插頭線、控制器和面板，電源插頭線與控制器電性連接，控制器和線圈電性連接，控制器固定連接在面板的拐角位置，所述面板的一端側壁固定連接有接頭，且接頭上開設有電性卡槽，所述面板的另一端側壁開設有與接頭匹配卡接的卡頭，且卡頭的內側固定連接有電磁鐵和電性卡塊，電磁鐵和控制器之間電性連接，所述面板的中央位置設有陶瓷發熱體，且陶瓷發熱體的外圈套接有硅膠吸盤，陶瓷發熱體的下端面設有安裝盒；

所述安裝盒中設有多個線圈、四個滑桿和一個定位塊，所述滑桿以定位塊為中心等角度環形分布，且每個滑桿的一端均與定位塊的側壁固定連接，每個所述滑桿上均滑動套接有套筒，每相鄰兩個套筒之間均通過線圈連接，線圈和控制器之間電性連接。

優選的，所述滑桿為中空結構，且滑桿的內腔設有繩索，所述繩索的一端和套筒連接，繩索的另一端延伸到安裝盒外側并且纏繞在絞盤上，所述絞盤轉動套接在l型支架的上端，絞盤上開設有銷孔，所述銷孔的下方匹配對應設有銷釘，且銷釘固定連接在l型支架側壁上，l型支架遠離絞盤的一端與安裝盒的外側壁固定連接。

優選的，所述l型支架的上端連接有限位環，所述絞盤上固定連接有手柄。

優選的，所述絞盤、銷孔、l型支架、銷釘和手柄的數目均有四個。

優選的，所述控制器采用80c51型號的單片機。

優選的，每個所述面板設有的接頭和卡頭數目均為兩個。

優選的，每相鄰兩個套筒之間連接的線圈的數目至少多于十個，且線圈等間距平行分布。

優選的，所述滑桿的長度為15-25cm，所述套筒到定位塊的距離為8-16cm。

與現有技術相比，本發明的有益效果是：此桌面暖菜設備結構簡單，實現了對餐盤的保溫加熱功能，桌墊上單元模塊間的模塊化拼接功能，此為一級調節面積，滿足了桌面暖菜設備的工作范圍與餐桌面積之間的靈活匹配。尤其相對于現有的電加熱暖菜桌板，本發明實現了針對性加熱和提升了加熱效率，降低了電能的損耗，并增強了使用的安全性。

同時，當用戶的單個餐具的容器大小不相同時，仍然可以對單元模塊進一步實現二級調節，通過絞盤的轉動，帶動滑桿內腔中的繩索的移動，繩索拉動套筒在滑桿上滑動，從而使得相鄰的兩個套筒之間的線圈的長度和位置均發生位移，根據該餐盤的大小，即可調節出所需要加熱的面積區域的線圈布局，實現調整面積針對性加熱，本發明裝置適用于各種場所，且方便疊加攜帶，具有突出的實質性特點和顯著的進步。

附圖說明

圖1為本發明中桌面暖菜設備桌墊主體的整體組合俯視圖；

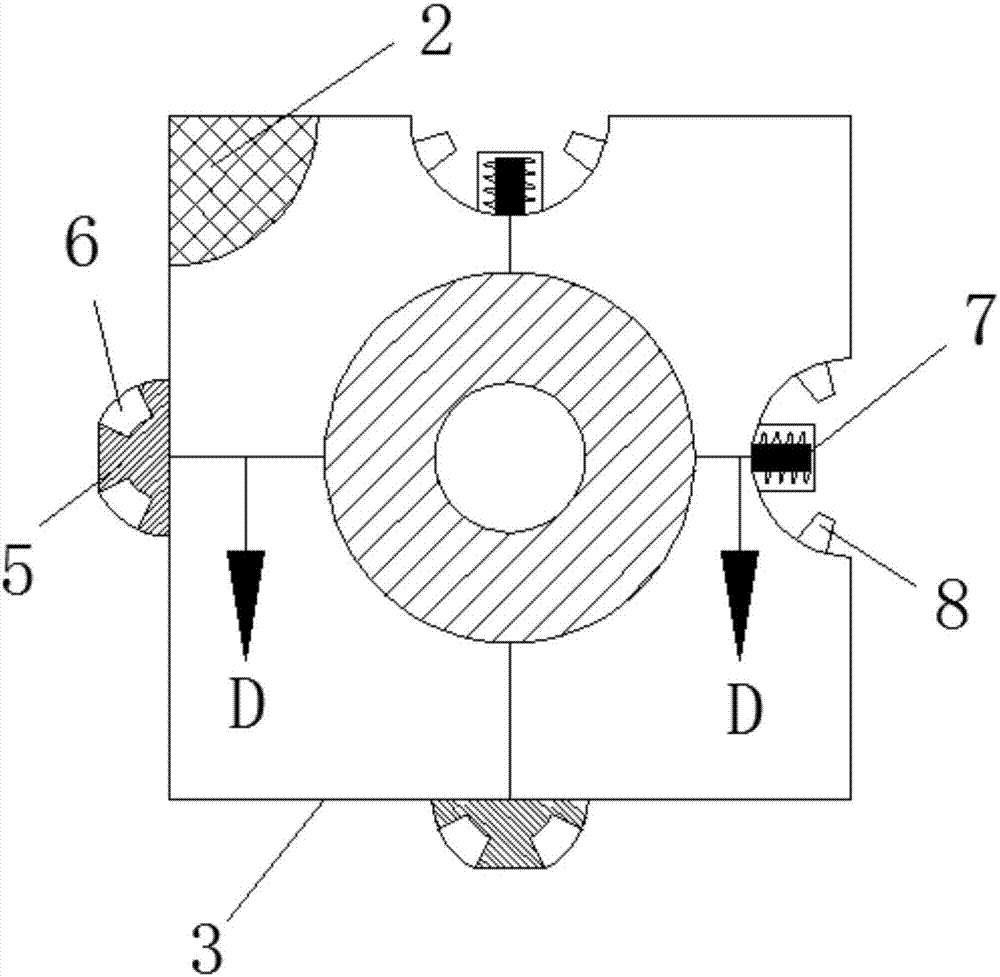

圖2為圖1中的模塊結構單元的俯視圖；

圖3為圖2中的d-d剖視圖；

圖4為圖3中的b-b剖視圖；

圖5為圖4中c結構放大后的仰視圖。

圖中：1電源插頭線、2控制器、3面板、4陶瓷發熱體、5接頭、6電性卡槽、7電磁鐵、8電性卡塊、9安裝盒、10硅膠吸盤、11線圈、12套筒、13滑桿、14繩索、15定位塊、16絞盤、17銷孔、18l型支架、19銷釘、20手柄。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-5，本發明提供一種技術方案：

實施例1

一種桌面暖菜設備，包括電源插頭線1、控制器2和面板3，電源插頭線1與控制器2電性連接，控制器2采用80c51型號的單片機，控制器2和線圈11電性連接，利用交變電流通過線圈11產生方向不斷改變的交變磁場，處于交變磁場中的導體的內部將會出現渦旋電流，原理來自法拉第電磁感應定律，這是渦旋電場推動導體中載流子運動所致，渦旋電流的焦耳熱效應使導體升溫，從而實現加熱，控制器2固定連接在面板3的拐角位置，面板3的一端側壁固定連接有接頭5，且接頭5上開設有電性卡槽6，面板3的另一端側壁開設有與接頭5匹配卡接的卡頭，每個面板3設有的接頭5和卡頭數目均為兩個，且卡頭的內側固定連接有電磁鐵7和電性卡塊8，電磁鐵7和控制器2之間電性連接，面板3的中央位置設有陶瓷發熱體4，且陶瓷發熱體4的外圈套接有硅膠吸盤10，且陶瓷發熱體4的下端面設有安裝盒9；

安裝盒9中設有多個線圈11、四個滑桿13和一個定位塊15，滑桿13以定位塊15為中心等角度環形分布，且每個滑桿13的一端均與定位塊15的側壁固定連接，每個滑桿13上均滑動套接有套筒12，每相鄰兩個套筒12之間均通過線圈11連接，每相鄰兩個套筒12之間連接的線圈11的數目至少多于十個，且線圈11等間距平行分布，線圈11和控制器2之間電性連接。

滑桿13為中空結構，且滑桿13的內腔設有繩索14，該繩索14采用硅化物纖維材料，具有耐高溫特性，繩索14的一端和套筒12連接，繩索14的另一端延伸到安裝盒9外側并且纏繞在絞盤16上，絞盤16轉動套接在l型支架18的上端，絞盤16上開設有銷孔17，銷孔17的下方匹配對應設有銷釘19，且銷釘19固定連接在l型支架18側壁上，l型支架18遠離絞盤16的一端與安裝盒9的外側壁固定連接，l型支架18的上端連接有限位環，絞盤16上固定連接有手柄20，絞盤16、銷孔17、l型支架18、銷釘19和手柄20的數目均有四個，本實施例中的滑桿13的長度為15cm，套筒12到定位塊15的距離為8cm。

實施例2

一種桌面暖菜設備，包括電源插頭線1、控制器2和面板3，電源插頭線1與控制器2電性連接，控制器2采用80c51型號的單片機，控制器2和線圈11電性連接，利用交變電流通過線圈11產生方向不斷改變的交變磁場，處于交變磁場中的導體的內部將會出現渦旋電流，原理來自法拉第電磁感應定律，這是渦旋電場推動導體中載流子運動所致，渦旋電流的焦耳熱效應使導體升溫，從而實現加熱，控制器2固定連接在面板3的拐角位置，面板3的一端側壁固定連接有接頭5，且接頭5上開設有電性卡槽6，面板3的另一端側壁開設有與接頭5匹配卡接的卡頭，每個面板3設有的接頭5和卡頭數目均為兩個，且卡頭的內側固定連接有電磁鐵7和電性卡塊8，電磁鐵7和控制器2之間電性連接，面板3的中央位置設有陶瓷發熱體4，且陶瓷發熱體4的外圈套接有硅膠吸盤10，且陶瓷發熱體4的下端面設有安裝盒9；

安裝盒9中設有多個線圈11、四個滑桿13和一個定位塊15，滑桿13以定位塊15為中心等角度環形分布，且每個滑桿13的一端均與定位塊15的側壁固定連接，每個滑桿13上均滑動套接有套筒12，每相鄰兩個套筒12之間均通過線圈11連接，每相鄰兩個套筒12之間連接的線圈11的數目至少多于十個，且線圈11等間距平行分布，線圈11和控制器2之間電性連接。

滑桿13為中空結構，且滑桿13的內腔設有繩索14，繩索14的一端和套筒12連接，該繩索14采用硅化物纖維材料，具有耐高溫特性，繩索14的另一端延伸到安裝盒9外側并且纏繞在絞盤16上，絞盤16轉動套接在l型支架18的上端，絞盤16上開設有銷孔17，銷孔17的下方匹配對應設有銷釘19，且銷釘19固定連接在l型支架18側壁上，l型支架18遠離絞盤16的一端與安裝盒9的外側壁固定連接，l型支架18的上端連接有限位環，絞盤16上固定連接有手柄20，絞盤16、銷孔17、l型支架18、銷釘19和手柄20的數目均有四個，本實施例中的滑桿13的長度為20cm，套筒12到定位塊15的距離為12cm。

實施例3

一種桌面暖菜設備，包括電源插頭線1、控制器2和面板3，電源插頭線1與控制器2電性連接，控制器2采用80c51型號的單片機，控制器2和線圈11電性連接，利用交變電流通過線圈11產生方向不斷改變的交變磁場，處于交變磁場中的導體的內部將會出現渦旋電流，原理來自法拉第電磁感應定律，這是渦旋電場推動導體中載流子運動所致，渦旋電流的焦耳熱效應使導體升溫，從而實現加熱，控制器2固定連接在面板3的拐角位置，面板3的一端側壁固定連接有接頭5，且接頭5上開設有電性卡槽6，面板3的另一端側壁開設有與接頭5匹配卡接的卡頭，每個面板3設有的接頭5和卡頭數目均為兩個，且卡頭的內側固定連接有電磁鐵7和電性卡塊8，電磁鐵7和控制器2之間電性連接，面板3的中央位置設有陶瓷發熱體4，且陶瓷發熱體4的外圈套接有硅膠吸盤10，且陶瓷發熱體4的下端面設有安裝盒9；

安裝盒9中設有多個線圈11、四個滑桿13和一個定位塊15，滑桿13以定位塊15為中心等角度環形分布，且每個滑桿13的一端均與定位塊15的側壁固定連接，每個滑桿13上均滑動套接有套筒12，每相鄰兩個套筒12之間均通過線圈11連接，每相鄰兩個套筒12之間連接的線圈11的數目至少多于十個，且線圈11等間距平行分布，線圈11和控制器2之間電性連接。

滑桿13為中空結構，且滑桿13的內腔設有繩索14，該繩索14采用硅化物纖維材料，具有耐高溫特性，繩索14的一端和套筒12連接，繩索14的另一端延伸到安裝盒9外側并且纏繞在絞盤16上，絞盤16轉動套接在l型支架18的上端，絞盤16上開設有銷孔17，銷孔17的下方匹配對應設有銷釘19，且銷釘19固定連接在l型支架18側壁上，l型支架18遠離絞盤16的一端與安裝盒9的外側壁固定連接，l型支架18的上端連接有限位環，絞盤16上固定連接有手柄20，絞盤16、銷孔17、l型支架18、銷釘19和手柄20的數目均有四個，本實施例中的滑桿13的長度為25cm，套筒12到定位塊15的距離為16cm。

工作原理：首先將本桌面暖菜設備的設有控制器2的主控單元模塊放置于餐桌之上并通過電插頭1接通電源，作為最基本的桌墊主體。開啟電能輸送后，線圈11將能量傳遞給陶瓷發熱體4，之后將硅膠吸盤10與餐具底部對接并按壓，形成真空吸固，此時陶瓷發熱體4與餐具底部緊密貼合，陶瓷發熱4會將電流經的電能轉化為熱能，開始對餐盤供熱。接頭5采用永磁鐵，通過電磁鐵7和接頭5緊密磁力吸合，從而使得電性卡槽6和電性卡塊8緊密貼合，既牢固又不裸露在外，進一步杜絕觸電問題。

當用戶需要更大的加熱范圍，則需要拼接更多的該單元模塊在桌墊主體上，擴大電能輸送范圍。通過電磁鐵7和接頭5緊密磁力吸合，拼接更多的單元模塊，連接在桌墊主體周圍，形成具備更大工作范圍的桌墊主體。

當用戶的單個餐具的容器大小不相同時，仍然可以對單元模塊進一步二級調節，此調節步驟如下為：握住手柄20，轉動絞盤16，帶動滑桿13內腔中的繩索14的移動，繩索14拉動套筒12在滑桿13上滑動，從而使得相鄰的兩個套筒12之間的線圈11的長度和位置均發生位移，根據該餐盤的大小，即可調節出所需要加熱的面積區域，對應的調節出線圈11的布局，調整完之后，再將絞盤16上開設的銷孔17卡入到l型支架18上的銷釘19上，從而完成調整后的定位。

用戶使用設備完畢后，可以將設備從餐桌取走并進行收納，在關閉控制部件后首先端起餐盤，并從盛菜容器的底部取下每個單元，將每個單元體從桌墊上逐個取下疊放在一起，以節省儲物空間，清潔該桌面暖菜設備時，用戶可以對該設備的各個部件直接擦拭，由于設備各個模塊的電路都由塑料填料或硅膠吸盤10包裹，因此也可以對其直接水洗。
