本發明涉及生活電器領域，尤其是涉及一種油煙機。

背景技術：

1、相關技術中，現有的空調油煙機的冷凝器產生的冷凝水，會積累在空調與油煙機之間的隔板處，或者無法快速將冷凝器的冷凝水導出，從而導致積水。冷凝水可以慢慢蒸發，而未被蒸發掉的冷凝水沿著冷凝器表面流入箱體內，會損壞箱體的其他零部件，進而影響吸油煙機的正常工作。并且冷凝水的蒸發速度較慢，也會導致冷凝水的大量積累。

技術實現思路

1、本發明旨在至少解決現有技術中存在的技術問題之一。為此，本發明的一個目的在于一種油煙機，通過分隔板設置至制冷腔與油煙腔之間，可以將冷凝水及時的排出，防止冷凝水積累在油煙機內部。通過擋板的過水孔，可以使制冷腔的冷凝水通過并進入散熱腔，使至少部分冷凝水可以作為冷凝器的散熱介質。

2、根據本發明實施例的一種油煙機，所述油煙機包括：

3、主體部，所述主體部內具有制冷腔、油煙腔和散熱腔，所述制冷腔和散熱腔均位于所述油煙腔的上方，所述散熱腔內設有冷凝器；

4、擋板，所述擋板設置至所述制冷腔和所述散熱腔之間，所述擋板開設有過水孔，以使所述制冷腔的冷凝水通過并進入所述散熱腔內以對所述冷凝器降溫；

5、分隔板，所述分隔板設置至所述制冷腔與所述油煙腔之間，且所述分隔板能夠將所述制冷腔內的冷凝水導出；

6、油杯，所述油杯設置至所述油煙腔內，以承接通過分隔板導出的冷凝水。

7、根據本發明的油煙機，通過分隔板設置至制冷腔的內部，可以有效的在冷凝器產生冷凝水后，將冷凝水及時的排出，防止冷凝水積累在油煙機內部，導致油煙機內部的其他結構損壞。并且通過分隔板的作用，冷凝水可以快速的排出。發明

8、另外，根據本發明的油煙機，還可以具有如下附加的技術特征：

9、可選地，所述油煙機還包括導流件，所述導流件的兩端分別連接至所述分隔板和所述油杯之間，以使所述冷凝水由所述分隔板流入所述油杯。

10、可選地，所述分隔板的上表面的高度由四周向中部逐漸減小。

11、可選地，所述分隔板開設有第一通孔，所述第一通孔能夠使所述冷凝水通過。

12、可選地，所述第一通孔設置至所述分隔板的位置最低處。

13、可選地，所述第一通孔包括多個，多個所述第一通孔間隔設置至所述分隔板。

14、可選地，所述分隔板的靠近所述油煙機的側壁的位置開設有第二通孔，所述第二通孔能夠使所述冷凝水通過并流入油杯內。

15、可選地，主體部還包括圍板，所述圍板環繞所述分隔板的側邊設置，所述圍板的高度高于所述分隔板的上表面。

16、可選地，所述分隔板包括第一板部312和第二板部313，所述第一板部312的所處的平面高于所述第二板部313所處的平面，所述第一板部312對應所述冷凝器21設置。

17、可選地，所述分隔板還包括引導臺面314，所述引導臺面314設置至所述第一板部312和所述第二板部313之間以將所述冷凝水引導至所述第一板部312處。

18、本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。

技術特征：

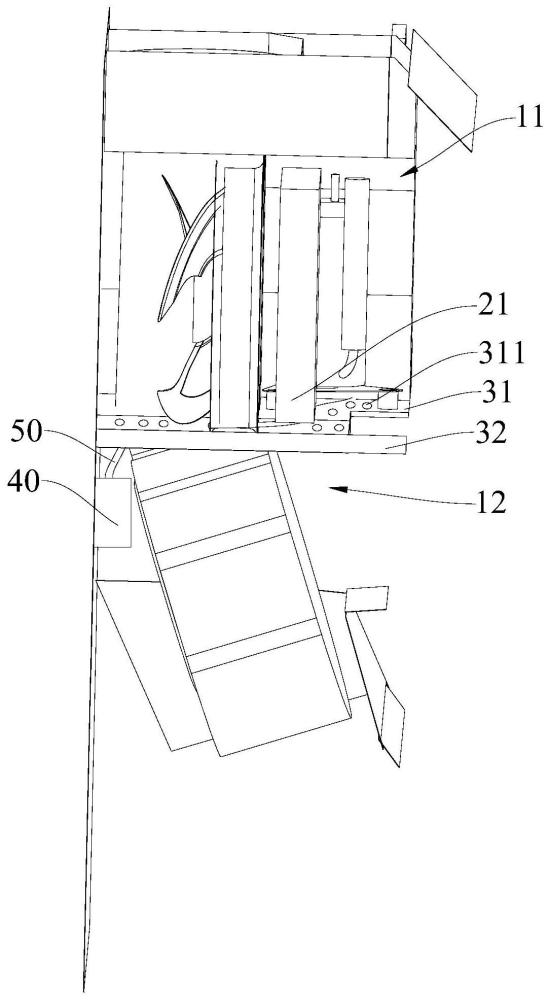

1.一種油煙機，其特征在于，所述油煙機(100)包括：

2.根據權利要求1所述的油煙機，其特征在于，所述油煙機(100)還包括導流件(50)，所述導流件(50)的兩端分別連接至所述分隔板(31)和所述油杯(40)之間，以使所述冷凝水由所述分隔板(31)流入所述油杯(40)。

3.根據權利要求1所述的油煙機，其特征在于，所述分隔板(31)的上表面的高度由四周向中部逐漸減小。

4.根據權利要求3所述的油煙機，其特征在于，所述分隔板(31)開設有第一通孔(311)，所述第一通孔(311)能夠使冷凝水通過并流入油杯(40)內。

5.根據權利要求4所述的油煙機，其特征在于，所述第一通孔(311)設置至所述分隔板(31)的位置最低處。

6.根據權利要求4所述的油煙機(100)，其特征在于，所述第一通孔(311)包括多個，多個所述第一通孔(311)間隔設置至所述分隔板(31)。

7.根據權利要求1所述的油煙機，其特征在于，所述分隔板(31)的靠近所述油煙機(100)的側壁的位置開設有第二通孔，所述第二通孔能夠使所述冷凝水通過。

8.根據權利要求1所述的油煙機，其特征在于，所述主體部(10)還包括圍板(32)，所述圍板(32)環繞所述分隔板(31)的側邊設置，所述圍板(32)的高度高于所述分隔板(31)的上表面。

9.根據權利要求1所述的油煙機，其特征在于，所述分隔板(31)包括第一板部(312)和第二板部(313)，所述第一板部(312)的所處的平面高于所述第二板部(313)所處的平面，所述第一板部(312)對應所述冷凝器(21)設置。

10.根據權利要求9所述的油煙機，其特征在于，所述分隔板(31)還包括引導臺面(314)，所述引導臺面(314)設置至所述第一板部(312)和所述第二板部(313)之間以將所述冷凝水引導至所述第一板部(312)處。

技術總結
本發明公開了一種油煙機，油煙機包括主體部、擋板、分隔板和油杯，主體部內具有制冷腔、油煙腔和散熱腔，制冷腔和散熱腔均位于油煙腔的上方，散熱腔內設有冷凝器；擋板設置至制冷腔和散熱腔之間，擋板開設有過水孔，以使制冷腔的冷凝水通過并進入散熱腔內以對冷凝器降溫；分隔板設置至制冷腔與油煙腔之間，且分隔板能夠將制冷腔內的冷凝水導出；油杯設置至油煙腔內，以承接通過分隔板導出的冷凝水。根據本發明的油煙機，通過分隔板設置至制冷腔與油煙腔之間，可以將冷凝水及時的排出，防止冷凝水積累在油煙機內部。通過擋板的過水孔，可以使制冷腔的冷凝水通過并進入散熱腔，使至少部分冷凝水可以作為冷凝器的散熱介質。

技術研發人員：陳小平,黃愉太
受保護的技術使用者：佛山市云米電器科技有限公司
技術研發日：
技術公布日：2025/4/24
