本發明涉及空調，尤其涉及一種多聯機的外風機轉速的控制方法、運行控制裝置、多聯機及計算機可讀存儲介質。

背景技術：

1、隨著國家節能減排政策的引導和用戶消費觀念的改變，家用多聯機在家用空調領域的應用比例越來越高，因此對多聯機系統的控制也變得日益重要。其中，對于多聯機系統中的外風機的控制，主要涉及轉速控制。

2、目前，大多數多聯機外風機的轉速控制精度都不夠高，導致不能較好低匹配多聯機系統的換熱需求，影響換熱效果和系統效率。

技術實現思路

1、本發明的目的在于至少解決現有技術中存在的技術問題之一，提供一種多聯機的外風機轉速的控制方法、運行控制裝置、多聯機及計算機可讀存儲介質，能夠提高外風機轉速的控制精度，提升換熱效果以及提高系統效率。

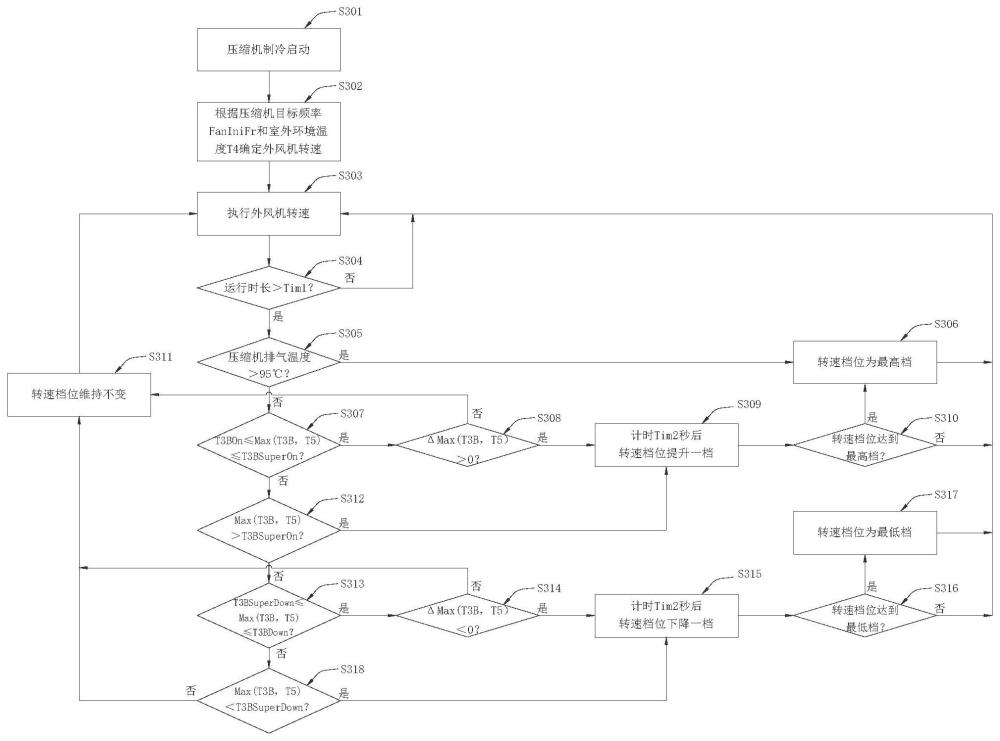

2、第一方面，本發明實施例提供一種多聯機的外風機轉速的控制方法，包括：

3、在壓縮機啟動階段，獲取壓縮機目標頻率和室外環境溫度，并根據所述壓縮機目標頻率和所述室外環境溫度確定外風機轉速；

4、在制冷運行階段，獲取室外換熱器中部溫度和第一冷媒溫度，并根據所述室外換熱器中部溫度和所述第一冷媒溫度確定外風機轉速；

5、其中，當壓縮機啟動后的運行時長沒有超過第一預設時長，所述多聯機處于所述壓縮機啟動階段；當壓縮機啟動后的運行時長超過第一預設時長且運行于制冷模式，所述多聯機處于所述制冷運行階段；所述第一冷媒溫度為輸送至外機主控板進行散熱的冷媒溫度。

6、根據本發明實施例提供的多聯機的外風機轉速的控制方法，至少具有如下有益效果：在壓縮機啟動階段，通過同時基于室外環境溫度和壓縮機目標頻率來調節外風機轉速，使得外風機的啟動轉速能夠更好地匹配室外機的換熱需求，相較于僅僅根據室外環境溫度計算外風機轉速的控制策略，能夠避免壓縮機以低目標頻率啟動時外風機轉速過高帶來的功耗浪費情況以及避免壓縮機以高目標頻率啟動時外風機轉速過低帶來的無法滿足換熱需求情況；當壓縮機啟動后的運行時長超過第一預設時長，多聯機退出壓縮機啟動階段，若此時多聯機運行于制冷模式，多聯機則進入制冷運行階段，此時根據第一冷媒溫度和室外換熱器中部溫度聯合修正外風機轉速，使得外風機轉速的確定充分考慮了換熱需求，從而更精確地保持在一個合理的范圍，能夠提高外風機轉速的控制精度，提升換熱效果以及提高系統效率。

7、根據本發明一些實施例提供的控制方法，所述根據所述室外換熱器中部溫度和所述第一冷媒溫度確定外風機轉速，包括：

8、根據所述室外換熱器中部溫度和所述第一冷媒溫度中的最大值以及所述最大值的變化量確定外風機的轉速檔位。

9、根據本發明一些實施例提供的控制方法，當所述最大值大于第一預設溫度，或者當所述最大值大于第二預設溫度且所述最大值的變化量大于零，所述轉速檔位提升一檔；

10、其中，所述第一預設溫度大于所述第二預設溫度。

11、根據本發明一些實施例提供的控制方法，當所述最大值小于第四預設溫度，或者當所述最大值小于第三預設溫度且所述最大值的變化量小于零，所述轉速檔位下降一檔；

12、其中，所述第二預設溫度大于所述第三預設溫度，所述第三預設溫度大于所述第四預設溫度。

13、根據本發明一些實施例提供的控制方法，當所述最大值大于第二預設溫度且所述最大值的變化量小于零，或者當所述最大值小于第三預設溫度且所述最大值的變化量大于零，所述轉速檔位維持不變。

14、根據本發明一些實施例提供的控制方法，當所述最大值大于第五預設溫度，所述轉速檔位提升至最高檔；其中，所述第五預設溫度大于所述第一預設溫度。

15、根據本發明一些實施例提供的控制方法，所述根據所述壓縮機目標頻率和所述室外環境溫度確定外風機轉速，包括：

16、在預設溫度上限值和預設溫度下限值之間劃分出多個溫度區間，以及在預設頻率上限值和預設頻率下限值之間劃分出多個頻率區間；

17、根據所述室外環境溫度所落入的溫度區間和所述壓縮機目標頻率所落入的頻率區間確定外風機轉速；

18、其中，所述室外環境溫度越高，所述外風機轉速越大；所述壓縮機目標頻率越高，所述外風機轉速越大。

19、根據本發明一些實施例提供的控制方法，在壓縮機啟動階段，當室外換熱器溫度大于第六預設溫度且壓縮機啟動后的運行時長超過第二預設時長，退出所述壓縮機啟動階段。

20、根據本發明一些實施例提供的控制方法，當所述室外環境溫度大于第七預設溫度，所述外風機的轉速檔位提升至最高檔；當所述室外環境溫度小于第八預設溫度，所述外風機的轉速檔位下降至最低檔，所述第七預設溫度大于所述第八預設溫度。

21、根據本發明一些實施例提供的控制方法，當壓縮機排氣溫度大于第九預設溫度，所述外風機的轉速檔位提升至最高檔。

22、第二方面，本發明實施例提供一種運行控制裝置，包括存儲器、處理器及存儲在所述存儲器上并可在所述處理器上運行的計算機程序，所述處理器執行所述程序，以實現如上第一方面實施例所述的控制方法。

23、第三方面，本發明實施例提供一種多聯機，包括如上第二方面實施例所述的運行控制裝置。

24、第四方面，本發明實施例提供一種計算機可讀存儲介質，所述計算機可讀存儲介質存儲有計算機可執行指令，所述計算機可執行指令用于使計算機執行如上第一方面實施例所述的控制方法。

25、本發明的其它特征和優點將在隨后的說明書中闡述，并且，部分地從說明書中變得顯而易見，或者通過實施本發明而了解。本發明的目的和其他優點可通過在說明書、權利要求書以及附圖中所特別指出的結構來實現和獲得。

技術特征：

1.一種多聯機的外風機轉速的控制方法，其特征在于，包括：

2.根據權利要求1所述的控制方法，其特征在于，所述根據所述室外換熱器中部溫度和所述第一冷媒溫度確定外風機轉速，包括：

3.根據權利要求2所述的控制方法，其特征在于，當所述最大值大于第一預設溫度，或者當所述最大值大于第二預設溫度且所述最大值的變化量大于零，所述轉速檔位提升一檔；

4.根據權利要求3所述的控制方法，其特征在于，當所述最大值小于第四預設溫度，或者當所述最大值小于第三預設溫度且所述最大值的變化量小于零，所述轉速檔位下降一檔；

5.根據權利要求4所述的控制方法，其特征在于，當所述最大值大于第二預設溫度且所述最大值的變化量小于零，或者當所述最大值小于第三預設溫度且所述最大值的變化量大于零，所述轉速檔位維持不變。

6.根據權利要求3所述的控制方法，其特征在于，當所述最大值大于第五預設溫度，所述轉速檔位提升至最高檔；其中，所述第五預設溫度大于所述第一預設溫度。

7.根據權利要求1所述的控制方法，其特征在于，所述根據所述壓縮機目標頻率和所述室外環境溫度確定外風機轉速，包括：

8.根據權利要求1所述的控制方法，其特征在于，在壓縮機啟動階段，當室外換熱器溫度大于第六預設溫度且壓縮機啟動后的運行時長超過第二預設時長，退出所述壓縮機啟動階段。

9.根據權利要求1所述的控制方法，其特征在于，當所述室外環境溫度大于第七預設溫度，所述外風機的轉速檔位提升至最高檔；當所述室外環境溫度小于第八預設溫度，所述外風機的轉速檔位下降至最低檔，所述第七預設溫度大于所述第八預設溫度。

10.根據權利要求1所述的控制方法，其特征在于，當壓縮機排氣溫度大于第九預設溫度，所述外風機的轉速檔位提升至最高檔。

11.一種運行控制裝置，其特征在于，包括存儲器、處理器及存儲在所述存儲器上并可在所述處理器上運行的計算機程序，所述處理器執行所述程序，以實現如權利要求1至10任一項所述的控制方法。

12.一種多聯機，其特征在于，包括權利要求11所述的運行控制裝置。

13.一種計算機可讀存儲介質，其特征在于，所述計算機可讀存儲介質存儲有計算機可執行指令，所述計算機可執行指令用于使計算機執行如權利要求1至10任一項所述的控制方法。

技術總結
本發明公開了一種多聯機的外風機轉速的控制方法、運行控制裝置、多聯機及計算機可讀存儲介質，控制方法包括：在壓縮機啟動階段，獲取壓縮機目標頻率和室外環境溫度，并根據壓縮機目標頻率和室外環境溫度確定外風機轉速；在制冷運行階段，獲取室外換熱器中部溫度和第一冷媒溫度，并根據室外換熱器中部溫度和第一冷媒溫度確定外風機轉速；其中，當壓縮機啟動后的運行時長沒有超過第一預設時長，多聯機處于壓縮機啟動階段；當壓縮機啟動后的運行時長超過第一預設時長且運行于制冷模式，多聯機處于制冷運行階段；第一冷媒溫度為輸送至外機主控板進行散熱的冷媒溫度。能夠提高外風機轉速的控制精度，提升換熱效果以及提高系統效率。

技術研發人員：楊明檢,燕澤昊
受保護的技術使用者：佛山市順德區美的電子科技有限公司
技術研發日：
技術公布日：2025/4/24
