本發明涉及空調，尤其涉及一種消聲單元件、消聲裝置、空調及空調降噪方法。

背景技術：

1、目前，在空調相關技術中，尤其在空調外機中，壓縮機作為主要的工作部件，在工作過程中會產生振動噪聲問題，其振動噪聲會沿著管路與殼體傳遞至整個外機結構，并且當壓縮機所運行的頻率接近管路模態頻率數值時，此時會產生嚴重的振動噪聲問題，管路的振動會造成外機結構產生一定的變形，降低外機整體的可靠性，因此對壓縮機管路振動噪聲問題的控制是必不可少的。

2、在現有技術中常用降低管路振動噪聲的方法有增加管路配重減低管路模態頻率，使壓縮機激勵頻率與管路共振頻率相互錯開避免共振，增加配重雖然可以解決部分振動噪聲問題，但是有可能會引起其他管路頻率的共振，其可靠性不高，效果并不明顯。另一方法是在管路增加具有阻尼性質的材料，來消耗掉管路振動能量，但是減振橡膠墊在實際使用過程中會因長期暴露在外界環境中，導致其中的彈性分子鏈斷裂、交聯結構破壞或物質老化等現象，使得減振膠墊硬化、不具備減振效果。

技術實現思路

1、本發明要解決的技術問題在于現有消聲降噪方式效果不佳，因此提供一種消聲單元件、消聲裝置、空調及空調降噪方法。

2、本發明旨在提供一種消聲單元件，用于吸收振動設備的噪聲，包括：

3、殼體，所述殼體形成有背腔，所述殼體的一側形成有與所述背腔連通的開口；

4、壓電薄膜，所述壓電薄膜貼設于所述開口處；

5、電極片，所述電極片被構造為柔性片，所述電極片貼設于所述壓電薄膜上且與所述壓電薄膜電連接，所述電極片被配置為與供電電源電連接；

6、其中，所述壓電薄膜和所述電極片被配置為：所述電極片可被根據噪聲頻率的高低進行控制，供以相應的電壓值；所述電極片被供的電壓值越大，所述壓電薄膜所產生的應力越大，所述壓電薄膜的振動頻率越低。

7、在一些實施例中，所述電極片被構造為圓形，且貼設于所述壓電薄膜的中心位置。

8、在一些實施例中，所述電極片的面積占所述壓電薄膜面積的15％～25％。

9、在一些實施例中，所述壓電薄膜與所述背腔組成共振吸聲體用于主動吸收低頻噪聲；所述背腔內壁面上設置有吸聲材料，所述吸聲材料為多孔結構，用于被動吸收高頻噪聲。

10、在一些實施例中，所述消聲單元件還包括控制器；

11、所述電極片上設置有聲學傳感器；

12、所述控制器被設計為：根據所述聲學傳感器所檢測的噪聲信號控制所述供電電源供給所述電極片的電壓值，從而控制所述壓電薄膜的應力值，使所述壓電薄膜的振動頻率得到調控。

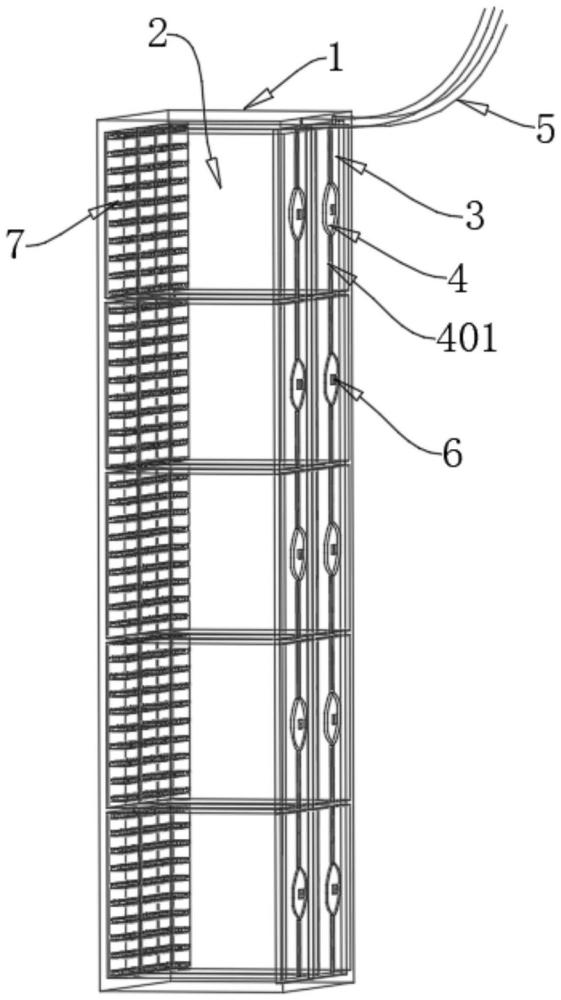

13、在一些實施例中，提供一種消聲裝置，包括：

14、一個或多個上述消聲單元件；

15、每個所述電極片的電壓大小可被單獨控制供給電壓。

16、在一些實施例中，多個所述殼體連接在一起；

17、每個所述消聲單元件的所述電極片被供以不同數值的電壓。

18、在一些實施例中，提供一種空調，所述空調包括：機殼，所述機殼內設置有壓縮機管路；

19、所述空調還包括上述消聲裝置，所述消聲裝置設置于所述機殼內且所述消聲裝置中的所述壓電薄膜朝向所述壓縮機管路。

20、在一些實施例中，所述空調包括外機，所述外機包括所述機殼，所述機殼包括頂板、面板、右側板、隔板、底座，所述頂板、所述面板、所述右側板、所述隔板、所述底座圍成一個封閉空間，所述消聲裝置嵌設至所述隔板內部，所述隔板靠近所述壓縮機管路。

21、在一些實施例中，提供一種用于上述空調降噪方法，

22、獲取空調運行中的噪聲頻率信號；

23、對所述噪聲頻率信號進行頻率識別；

24、根據識別結果控制供給所述電極片的電壓大小，改變所述壓電薄膜所受應力，實現噪聲頻率的調控。

25、本發明提供的技術方案，與現有技術相比具有以下有益效果：

26、在消聲單元件中，通過控制電極片上的電流大小、進而控制電極片的電壓大小，進而控制壓電薄膜受到電極片導通的電流產生電壓大小，從而改變壓電薄膜表面所受應力，最終改變壓電薄膜的振動頻率，實現對壓電薄膜的消聲頻率的主動控制，控制壓電薄膜的振動頻率接近或等于噪聲頻率，更有針對性的消除特定頻段的噪聲。將消聲單元件應用于空調外機中，可有效消除壓縮機管路所產生的噪聲，尤其可以針對解決壓縮機管路低頻噪聲控制難的問題，且通過對壓電薄膜施加不同的電壓值，可主動改變壓電薄膜的振動頻率，從而應用于壓縮機多種不同工況下所產生的噪聲。

技術特征：

1.一種消聲單元件，用于吸收振動設備的噪聲，其特征在于，包括：

2.如權利要求1所述的消聲單元件，其特征在于，

3.如權利要求2所述的消聲單元件，其特征在于，

4.如權利要求1所述的消聲單元件，其特征在于，

5.如權利要求1-4任一項所述的消聲單元件，其特征在于，所述消聲單元件還包括控制器(10)；

6.一種消聲裝置，其特征在于，包括：

7.根據權利要求6所述的消聲裝置，其特征在于，

8.一種空調，其特征在于，所述空調包括：機殼(8)，所述機殼(8)內設置有壓縮機管路(11)；

9.如權利要求8所述的空調，其特征在于，所述空調包括外機，所述外機包括所述機殼(8)，所述機殼(8)包括頂板(801)、面板(802)、右側板(803)、隔板(9)、底座(804)，所述頂板(801)、所述面板(802)、所述右側板(803)、所述隔板(9)、所述底座(804)圍成一個封閉空間，所述消聲裝置嵌設至所述隔板(9)內部，所述隔板(9)靠近所述壓縮機管路(11)。

10.一種用于權利要求8-9任一項所述空調的降噪方法，其特征在于：

技術總結
本發明屬于空調技術領域，公開了一種消聲單元件、消聲裝置、空調及空調降噪方法。消聲單元件包括殼體、壓電薄膜、電極片。通過控制電極片上的電壓大小，進而控制壓電薄膜電壓大小，從而改變壓電薄膜表面所受應力，最終改變壓電薄膜的振動頻率，實現對壓電薄膜的消聲頻率的主動控制，更有針對性的消除特定頻段的噪聲。將消聲單元件應用于空調外機中，可有效消除壓縮機管路所產生的噪聲，尤其可以針對解決壓縮機管路低頻噪聲控制難的問題，且通過對壓電薄膜施加不同的電壓值，可主動改變壓電薄膜的振動頻率，從而應用于壓縮機多種不同工況下所產生的噪聲。

技術研發人員：吳昊,高智強,程詩,楊春生,張磊,陳志偉
受保護的技術使用者：珠海格力電器股份有限公司
技術研發日：
技術公布日：2025/4/28
