本技術涉及空調器領域，尤其涉及一種具有新風模塊自清潔功能的空調器。

背景技術：

1、當房間長時間開啟空調后，室內的空氣將變得污濁，含氧量也會降低，人們待在上述環境中，往往會產生頭暈、胸悶等不良反應。為了解決以上問題，越來越多的空調內置了新風模塊，通過新風模塊可將室外側的新鮮空氣通過新風模塊輸送到室內，來提升空氣質量。現有空調柜機的新風模塊在長期使用之后，新風模塊的腔內積灰難以清潔，從而導致新風過濾網更換十分頻繁，用戶后期使用成本高。

技術實現思路

1、為了解決上述的技術問題，本實用新型的目的是提供一種具有新風模塊自清潔功能的空調器，利用空調換熱器產生的冷凝水清洗新風腔體，能夠有效減少新風腔內灰塵量，降低新風過濾網更換頻率。

2、為了達到上述的目的，本實用新型采用了以下的技術方案：

3、一種具有新風模塊自清潔功能的空調器，包括空調內機以及設置在空調內機中的接水盤和新風模塊，

4、接水盤，用于承接換熱器中的冷凝水，包括接水盤本體以及設置在接水盤本體上的擋板組件，所述接水盤本體的底面開有一排水孔，所述擋板組件用于導通或者關閉所述排水孔；

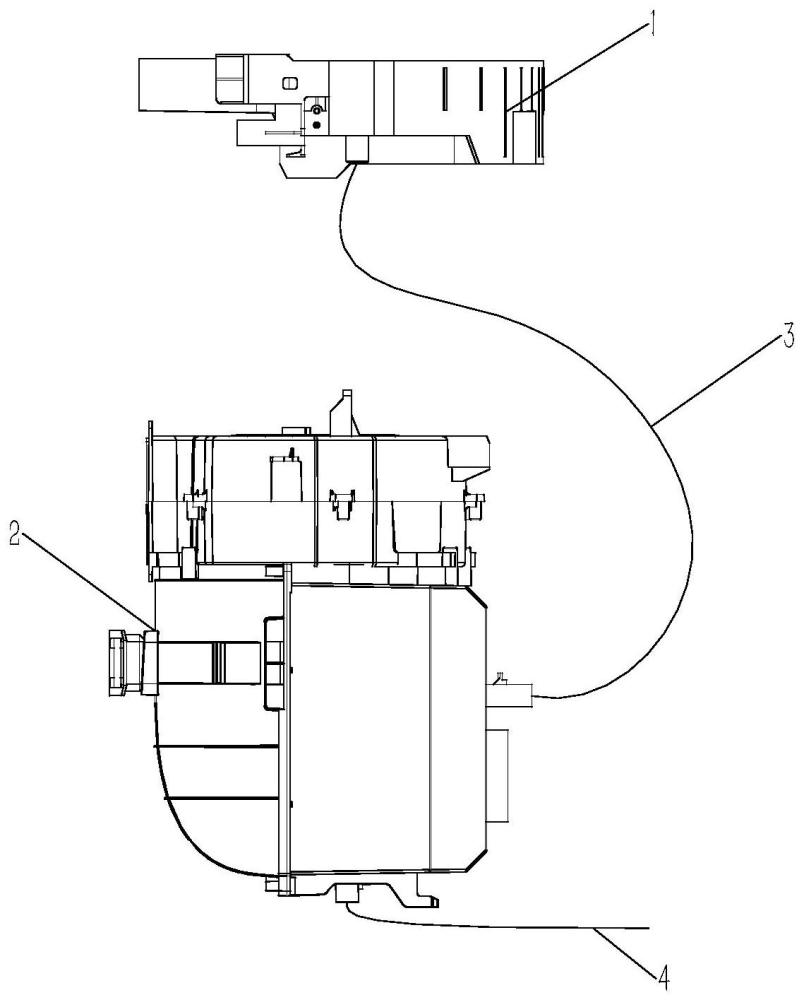

5、新風模塊，包括新風殼體，所述新風殼體內設有一新風腔，所述新風腔的內壁上凸設有螺紋導流槽，新風腔的內壁上還開有入水口和出水口，所述入水口位于螺紋導流槽的起始端，出水口位于螺紋導流槽的末端，新風模塊的入水口和接水盤的排水孔之間通過第一排水管連通，新風模塊的出水口處連有第二排水管。這樣，通過將承接換熱器冷凝水的接水盤中的冷凝水引入新風模塊的新風腔內，最后冷凝水從新風模塊的出水口排出，從而達到清潔新風模塊的目的。

6、作為優選，所述接水盤本體內設有豎直的固定筋，所述固定筋呈圓型圍繞所述排水孔設置，固定筋上開有至少一個卡槽；所述擋板組件包括電機和擋板，所述電機固定安裝在固定筋的上端，電機的驅動軸與擋板連接并能夠驅動擋板打開或者關閉所述卡槽。所述電機通常與空調器的控制模塊連接，在新風模塊啟動時，電機驅動擋板關閉所述卡槽，冷凝水不再進入新風腔內，從而防止新風過濾網吸水沾濕；在新風模塊關閉時，電機驅動擋板打開所述卡槽，使用冷凝水清潔新風腔的內壁。

7、作為優選，當固定筋上開有兩個相對的卡槽時，所述擋板包括第一連接板、第二連接板和第三連接板，所述第一連接板和第三連接板相對設置且分別位于一個卡槽內，所述第一連接板的上部和第三連接板的上部之間通過第二連接板連接，所述第二連接板與電機的驅動軸固定連接；所述第一連接板上開有第一止口和第二止口，所述第一止口和第二止口分別位于第一連接板的兩側且開口方向相反，第一止口的深度大于第二止口；所述第三連接板上開有第三止口和第四止口，所述第三止口和第四止口分別位于第三連接板的兩側且開口方向相反，第三止口的深度大于第四止口；所述第一止口與第三止口的開口方向相反；當電機帶動擋板旋轉時，所述第一止口和第三止口分別與固定筋配合從而打開卡槽，或者，所述第二止口和第四止口分別與固定筋配合從而關閉卡槽。

8、作為優選，所述第一連接板和第三連接板均呈圓弧形設置。

9、作為優選，所述第二連接板上開有非圓形的驅動軸槽，所述電機的驅動軸限位設置在所述驅動軸槽內。

10、作為優選，所述第一連接板和第三連接板的高度分別不低于固定筋的高度。這樣能夠防止冷凝水通過第一連接板和接水盤本體之間的間隙以及第三連接板和接水盤本體之間的間隙進入排水孔。

11、作為優選，所述擋板組件還包括蓋板，所述蓋板固定套在電機外并能夠完全遮蔽所述電機。這樣能夠防止電機接觸冷凝水，防止電機內部進水燒毀。

12、作為優選，所述新風殼體上還開有出風口，所述出風口處轉動設有新風閥板，所述出風口的下端設有用于防止新風閥板的下端向后轉動的限位點；所述新風閥板位于新風腔內的一側設有與新風腔的內壁的螺紋導流槽相適配的紋理部，新風閥板的另一側設有鏤空部。

13、作為優選，新風閥板的鏤空部的上部鏤空面積大于下部鏤空面積。

14、本實用新型由于采用了以上的技術方案，具有以下有益效果：

15、本實用新型通過將承接換熱器冷凝水的接水盤中的冷凝水引入新風模塊的新風腔內，并在新風腔的內壁上設置螺紋導流槽，從而使冷凝水順著螺紋導流槽清洗新風模塊的內壁，最后冷凝水從新風模塊的出水口排出，從而解決了新風腔內積灰問題，減少了新風過濾網更換頻率，降低了使用成本，而且，利用空調換熱器產生的冷凝水清洗新風腔，到達了綠色節約的效果。

技術特征：

1.一種具有新風模塊自清潔功能的空調器，包括空調內機以及設置在空調內機中的接水盤（1）和新風模塊（2），其特征在于，

2.根據權利要求1所述的一種具有新風模塊自清潔功能的空調器，其特征在于，所述接水盤本體（11）內設有豎直的固定筋（12），所述固定筋（12）呈圓型圍繞所述排水孔（111）設置，固定筋（12）上開有至少一個卡槽（121）；所述擋板組件包括電機（13）和擋板（14），所述電機（13）固定安裝在固定筋（12）的上端，電機（13）的驅動軸與擋板（14）連接并能夠驅動擋板（14）打開或者關閉所述卡槽（121）。

3.根據權利要求2所述的一種具有新風模塊自清潔功能的空調器，其特征在于，當固定筋（12）上開有兩個相對的卡槽（121）時，所述擋板（14）包括第一連接板（141）、第二連接板（142）和第三連接板（143），所述第一連接板（141）和第三連接板（143）相對設置且分別位于一個卡槽（121）內，所述第一連接板（141）的上部和第三連接板（143）的上部之間通過第二連接板（142）連接，所述第二連接板（142）與電機（13）的驅動軸固定連接；所述第一連接板（141）上開有第一止口（1411）和第二止口（1412），所述第一止口（1411）和第二止口（1412）分別位于第一連接板（141）的兩側且開口方向相反，第一止口（1411）的深度大于第二止口（1412）；所述第三連接板（143）上開有第三止口（1431）和第四止口（1432），所述第三止口（1431）和第四止口（1432）分別位于第三連接板（143）的兩側且開口方向相反，第三止口（1431）的深度大于第四止口（1432）；所述第一止口（1411）與第三止口（1431）的開口方向相反；當電機（13）帶動擋板（14）旋轉時，所述第一止口（1411）和第三止口（1431）分別與固定筋（12）配合從而打開卡槽（121），或者，所述第二止口（1412）和第四止口（1432）分別與固定筋（12）配合從而關閉卡槽（121）。

4.根據權利要求3所述的一種具有新風模塊自清潔功能的空調器，其特征在于，所述第一連接板（141）和第三連接板（143）均呈圓弧形設置。

5.根據權利要求3所述的一種具有新風模塊自清潔功能的空調器，其特征在于，所述第二連接板（142）上開有非圓形的驅動軸槽（1421），所述電機（13）的驅動軸限位設置在所述驅動軸槽（1421）內。

6.根據權利要求3所述的一種具有新風模塊自清潔功能的空調器，其特征在于，所述第一連接板（141）和第三連接板（143）的高度分別不低于固定筋（12）的高度。

7.根據權利要求2所述的一種具有新風模塊自清潔功能的空調器，其特征在于，所述擋板組件還包括蓋板（15），所述蓋板（15）固定套在電機（13）外并能夠完全遮蔽所述電機（13）。

8.根據權利要求1所述的一種具有新風模塊自清潔功能的空調器，其特征在于，所述新風殼體（21）上還開有出風口（215），所述出風口（215）處轉動設有新風閥板（216），所述出風口（215）的下端設有用于防止新風閥板（216）的下端向后轉動的限位點（2151）；所述新風閥板（216）位于新風腔（211）內的一側設有與新風腔（211）的內壁的螺紋導流槽（212）相適配的紋理部（2161），新風閥板（216）的另一側設有鏤空部（2162）。

9.根據權利要求8所述的一種具有新風模塊自清潔功能的空調器，其特征在于，新風閥板（216）的鏤空部（2162）的上部鏤空面積大于下部鏤空面積。

技術總結
本技術公開了一種具有新風模塊自清潔功能的空調器，包括接水盤，包括接水盤本體以及設置在接水盤本體上的擋板組件，接水盤本體的底面開有一排水孔，擋板組件用于導通或者關閉排水孔；新風模塊，包括新風殼體，新風殼體內設有一新風腔，新風腔的內壁上凸設有螺紋導流槽，新風腔的內壁上還開有入水口和出水口，入水口位于螺紋導流槽的起始端，出水口位于螺紋導流槽的末端，新風模塊的入水口和接水盤的排水孔之間通過第一排水管連通，新風模塊的出水口處連有第二排水管。本方案通過將承接換熱器冷凝水的接水盤中的冷凝水引入新風模塊的新風腔內，最后冷凝水從新風模塊的出水口排出，從而達到清潔新風模塊的目的。

技術研發人員：黃煥宇,張樹前,吳偉超,范慧,丁錦優
受保護的技術使用者：浙江中廣電器集團股份有限公司
技術研發日：20240228
技術公布日：2025/4/28
