本發明涉及撒沙機，具體涉及一種撒沙機用余沙回收裝置。

背景技術：

1、防水帶是一種用于密封和防止水分滲透的材料，廣泛應用于建筑、施工、管道連接、屋頂防水、地下工程等領域。它通常由橡膠、聚氨酯、瀝青或特種塑料等材料制成，具有良好的彈性和粘附性，能夠在各種表面形成有效的防水屏障。

2、防水帶撒沙是一種特殊的施工工藝，通常應用于自粘或熱熔型防水材料的表面；這種工藝的主要是為了增加防水帶表面的摩擦力，防止滑動，特別是在潮濕環境中或在垂直面上使用時，可以有效避免防水帶移位，確保其長期穩定地發揮作用；在生產過程中，會存在部分細沙未與防水帶表面的膠體相粘接，若不清理掉多余的細沙，并對細沙進行回收循環利用，會造成細沙的浪費，增加防水帶的生產成本，且不利于后續對防水帶進行收卷。

技術實現思路

1、本發明的目的在于克服上述技術不足，提供一種撒沙機用余沙回收裝置，解決現有技術中防水帶上未粘連的細沙不便收集，以及對細沙進行循環使用的問題。

2、為達到上述技術目的，本發明采取了以下技術方案：

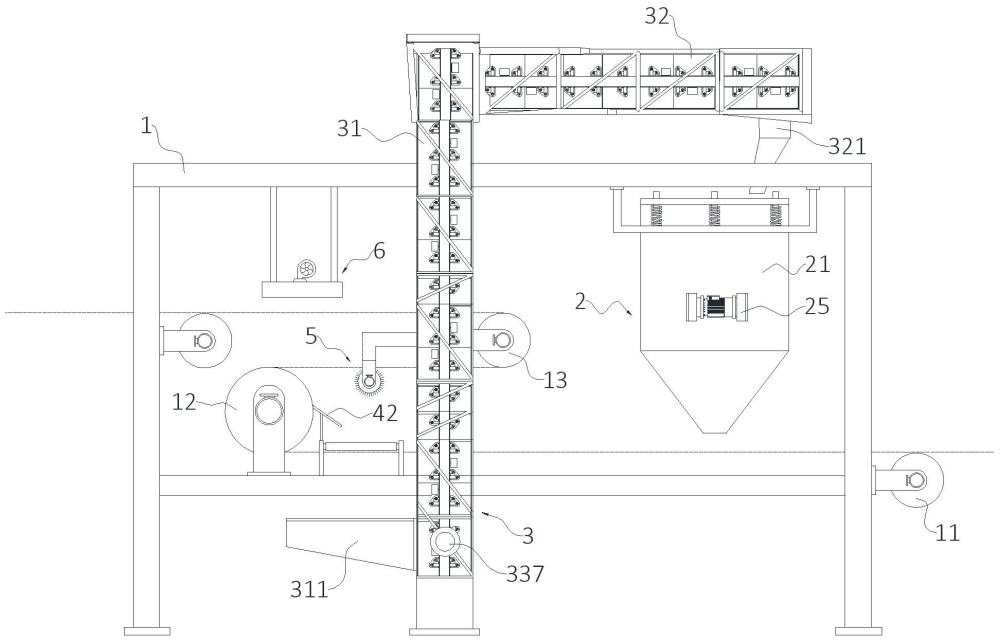

3、本發明提供一種撒沙機用余沙回收裝置，包括架體、撒沙機構、上料機構以及回收機構，所述架體內轉動設有第一托輥、第二托輥以及第三托輥，所述第三托輥設于第一托輥和第二托輥之間，且所述第三托輥位于第一托輥、第二托輥一側的上方，防水帶可依次繞過第一托輥、第二托輥以及第三托輥進行傳輸；所述撒沙機構設于所述架體內，其用于對傳輸于所述第一托輥和第二托輥之間的防水帶的表面進行撒沙；所述上料機構設于所述架體的一側，所述上料機構的出料口與撒沙機構連通，其用于將細沙輸送至撒沙機構內；所述回收機構包括輸送件和導沙板，所述輸送件設于架體內并位于第二托輥的一側，所述輸送件內設有輸送通道，且所述輸送通道與所述上料機構的進料口連通，所述導沙板與輸送件連接，且所述導沙板的一側與第二托輥的輥面接觸，所述導沙板的另一側延伸至輸送通道的上方，所述防水帶上未粘連的細沙可經由導沙板滑落至輸送通道內。

4、在一些實施例中，所述撒沙機構包括筒體、調節塊、支撐板以及伸縮件，所述筒體與架體活動連接，所述筒體的底部設有撒沙口，且所述筒體下端朝向撒沙口的內徑呈漸縮設置，所述支撐板固設于筒體下端的內部，所述支撐板與筒體的相對兩側壁均形成有通道，所述伸縮件固設于支撐板上且輸出端與調節塊固接，通過所述伸縮件驅動所述調節塊升降，供于調節所述調節塊與所述筒體相對兩側壁之間的間隙寬度。

5、在一些實施例中，所述筒體上固設有至少一激振器。

6、在一些實施例中，所述上料機構包括豎直安裝管、水平安裝管以及運輸件，所述水平安裝管的一端與所述豎直安裝管一端固接，所述運輸件設于所述豎直安裝管和水平安裝管內，所述豎直安裝管的另一端設有所述進料口，所述水平安裝管的另一端設有卸料口，所述卸料口與所述筒體連通，所述運輸件用于將經由進料口進入豎直安裝管內的細沙輸送至進料口。

7、在一些實施例中，所述運輸件包括頭部滾筒、底部滾筒、改向滾輪、托輪、傳送帶、畚斗以及驅動部，所述頭部滾筒轉動設于水平安裝管的另一端，所述底部滾筒轉動設于豎直安裝管的另一端，所述改向滾輪轉動設于豎直安裝管的一端，所述托輪轉動設于水平安裝管的一端，所述傳送帶連接于底部滾筒與頭部滾筒之間，多個所述畚斗間隔固設于所述傳送帶上，所述驅動部與所述底部滾筒的一端連接，所述改向滾輪與托輪支撐于所述傳送帶的中部，以供將所述傳送帶沿豎直方向輸送細沙轉化為沿水平方向輸送細沙。

8、在一些實施例中，所述豎直安裝管內且位于所述底部滾筒的下方設有圓弧形接料槽，當所述傳送帶轉動時，各個所述畚斗均可移出/入所述圓弧形接料槽。

9、在一些實施例中，還包括清掃機構，所述清掃機構包括轉動設于所述架體上的毛刷輥，所述毛刷輥位于所述輸送通道的上方，且所述毛刷輥與傳輸于所述第二托輥和第三托輥之間的防水帶的表面進相接觸，所述毛刷輥用于刷掉所述防水帶表面未粘連的細沙。

10、在一些實施例中，所述架體內還轉動設有第四托輥，防水帶繞過第三托輥后還繞過所述第四托輥，所述架體內還設有烘干機構，所述烘干機構包括罩體、送風機以及加熱電芯，所述罩體與架體連接并位于傳輸于所述第三托輥和第四托輥之間的防水帶的上方，所述罩體對應防水帶的側面開設有多個散氣孔，所述送風機與所述罩體連接，所述加熱電芯固設于所述罩體內，所述送風機用于朝罩體內輸送氣流，所述加熱電芯用于對氣流進行加熱。

11、在一些實施例中，所述伸縮件為電動推桿、氣壓缸或液壓缸。

12、在一些實施例中，所述輸送件為皮帶輸送機。

13、與現有技術相比，本發明提供的一種撒沙機用余沙回收裝置，通過撒沙機構對傳輸于第一托輥和第二托輥之間的防水帶的表面進行撒沙，上料機構設于架體的一側，上料機構的出料口與撒沙機構連通，上料機構用于將細沙輸送至撒沙機構內，輸送件設于架體內并位于第二托輥的一側，輸送件內設有輸送通道，且輸送通道與上料機構的進料口連通，導沙板與輸送件連接，且導沙板的一側與第二托輥的輥面接觸，導沙板的另一側延伸至輸送通道的上方，防水帶上未粘連的細沙在自身重力作用下，可經由導沙板滑落至輸送通道內，再經由輸送件將細沙輸送至上料機構的進料口內，有效地保證了對防水帶上的未粘連的細沙進行回收和循環使用。

技術特征：

1.一種撒沙機用余沙回收裝置，包括架體、撒沙機構、上料機構以及回收機構，所述架體內轉動設有第一托輥、第二托輥以及第三托輥，所述第三托輥設于第一托輥和第二托輥之間，且所述第三托輥位于第一托輥、第二托輥一側的上方，防水帶可依次繞過第一托輥、第二托輥以及第三托輥進行傳輸；所述撒沙機構設于所述架體內，其用于對傳輸于所述第一托輥和第二托輥之間的防水帶的表面進行撒沙；其特征在于，所述上料機構設于所述架體的一側，所述上料機構的出料口與撒沙機構連通，其用于將細沙輸送至撒沙機構內；

2.根據權利要求1所述的一種撒沙機用余沙回收裝置，其特征在于，所述撒沙機構包括筒體、調節塊、支撐板以及伸縮件，所述筒體與架體活動連接，所述筒體的底部設有撒沙口，且所述筒體下端朝向撒沙口的內徑呈漸縮設置，所述支撐板固設于筒體下端的內部，所述支撐板與筒體的相對兩側壁均形成有通道，所述伸縮件固設于支撐板上且輸出端與調節塊固接，通過所述伸縮件驅動所述調節塊升降，供于調節所述調節塊與所述筒體相對兩側壁之間的間隙寬度。

3.根據權利要求2所述的一種撒沙機用余沙回收裝置，其特征在于，所述筒體上固設有至少一激振器。

4.根據權利要求2所述的一種撒沙機用余沙回收裝置，其特征在于，所述上料機構包括豎直安裝管、水平安裝管以及運輸件，所述水平安裝管的一端與所述豎直安裝管一端固接，所述運輸件設于所述豎直安裝管和水平安裝管內，所述豎直安裝管的另一端設有所述進料口，所述水平安裝管的另一端設有卸料口，所述卸料口與所述筒體連通，所述運輸件用于將經由進料口進入豎直安裝管內的細沙輸送至進料口。

5.根據權利要求4所述的一種撒沙機用余沙回收裝置，其特征在于，所述運輸件包括頭部滾筒、底部滾筒、改向滾輪、托輪、傳送帶、畚斗以及驅動部，所述頭部滾筒轉動設于水平安裝管的另一端，所述底部滾筒轉動設于豎直安裝管的另一端，所述改向滾輪轉動設于豎直安裝管的一端，所述托輪轉動設于水平安裝管的一端，所述傳送帶連接于底部滾筒與頭部滾筒之間，多個所述畚斗間隔固設于所述傳送帶上，所述驅動部與所述底部滾筒的一端連接，所述改向滾輪與托輪支撐于所述傳送帶的中部，以供將所述傳送帶沿豎直方向輸送細沙轉化為沿水平方向輸送細沙。

6.根據權利要求5所述的一種撒沙機用余沙回收裝置，其特征在于，所述豎直安裝管內且位于所述底部滾筒的下方設有圓弧形接料槽，當所述傳送帶轉動時，各個所述畚斗均可移出/入所述圓弧形接料槽。

7.根據權利要求1所述的一種撒沙機用余沙回收裝置，其特征在于，還包括清掃機構，所述清掃機構包括轉動設于所述架體上的毛刷輥，所述毛刷輥位于所述輸送通道的上方，且所述毛刷輥與傳輸于所述第二托輥和第三托輥之間的防水帶的表面進相接觸，所述毛刷輥用于刷掉所述防水帶表面未粘連的細沙。

8.根據權利要求1所述的一種撒沙機用余沙回收裝置，其特征在于，所述架體內還轉動設有第四托輥，防水帶繞過第三托輥后還繞過所述第四托輥，所述架體內還設有烘干機構，所述烘干機構包括罩體、送風機以及加熱電芯，所述罩體與架體連接并位于傳輸于所述第三托輥和第四托輥之間的防水帶的上方，所述罩體對應防水帶的側面開設有多個散氣孔，所述送風機與所述罩體連接，所述加熱電芯固設于所述罩體內，所述送風機用于朝罩體內輸送氣流，所述加熱電芯用于對氣流進行加熱。

9.根據權利要求2所述的一種撒沙機用余沙回收裝置，其特征在于，所述伸縮件為電動推桿、氣壓缸或液壓缸。

10.根據權利要求1所述的一種撒沙機用余沙回收裝置，其特征在于，所述輸送件為皮帶輸送機。

技術總結
本發明公開了一種撒沙機用余沙回收裝置，包括架體、撒沙機構、上料機構以及回收機構，撒沙機構設于架體內，其用于對傳輸于第一托輥和第二托輥之間的防水帶的表面進行撒沙；上料機構設于架體的一側，上料機構的出料口與撒沙機構連通，其用于將細沙輸送至撒沙機構內；回收機構包括輸送件和導沙板，輸送件設于架體內并位于第二托輥的一側，輸送件內設有輸送通道，且輸送通道與上料機構的進料口連通，導沙板與輸送件連接，且導沙板的一側與第二托輥的輥面接觸，導沙板的另一側延伸至輸送通道的上方，防水帶上未粘連的細沙可經由導沙板滑落至輸送通道內。解決了現有技術中防水帶上未粘連的細沙不便收集，以及對細沙進行循環使用的問題。

技術研發人員：劉碩坤
受保護的技術使用者：湖北東聯天禹新材料有限公司
技術研發日：
技術公布日：2025/4/28
