本技術涉及蓄熱裝置，具體涉及一種集成密封外殼的碳磚蓄熱裝置。

背景技術：

1、碳磚蓄熱裝置是一種利用碳磚作為蓄熱材料的熱能儲存系統，碳磚通常由碳或石墨制成，具有良好的導熱性和化學穩定性，因此適合用于高溫環境下的熱能儲存。傳統的碳磚蓄熱裝置通過加熱組件對碳磚進行加熱，通過碳磚對熱量進行儲存，這種加熱方式忽略了碳磚的導電性，可以通過對碳磚進行通電從而使得碳磚自身溫度升高，但是，在非密封環境對碳磚進行通電后，會導致碳磚加速氧化。

技術實現思路

1、本實用新型的目的在于提供一種集成密封外殼的碳磚蓄熱裝置，以解決上述背景技術中提出的傳統的碳磚蓄熱裝置通過加熱組件對碳磚進行加熱，通過碳磚對熱量進行儲存，這種加熱方式忽略了碳磚的導電性，可以通過對碳磚進行通電從而使得碳磚自身溫度升高，但是，在非密封環境對碳磚進行通電后，會導致碳磚加速氧化的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種集成密封外殼的碳磚蓄熱裝置，包括外殼，所述外殼的內部從左至右依次設有三組儲熱單元，每組所述儲熱單元均設有多層碳磚，每層所述碳磚之間均設有高鋁磚板，每層所述碳磚均排列成五列，每塊所述碳磚的前后之間均設有連接片，每列所述碳磚的前后端左右側之間均設有連通片，從左至右每組所述儲熱單元最左列碳磚的前側分別設有a相連接片、b相連接片及c相連接片，從左至右每組所述儲熱單元最右列碳磚的后側均設有中性連接片。

3、優選的，所述外殼的上壁及后壁與所述a相連接片、所述b相連接片、所述c相連接片及所述中性連接片對應的位置設有密封絕緣座，所述a相連接片、所述b相連接片、所述c相連接片及所述中性連接片通過所述密封絕緣座貫穿所述外殼。

4、優選的，所述外殼包括密封層，所述密封層的外表面設有保溫層，所述保溫層的外表面設有防護層。

5、優選的，每層內的每列所述碳磚之間設有間隙，每層內的每列所述碳磚通過所述連通片連接成連續的s形結構。

6、優選的，所述高鋁磚板的邊緣處伸出到所述碳磚的外側。

7、與現有技術相比，本實用新型的有益效果是：代替?zhèn)鹘y(tǒng)的通過加熱組件對碳磚進行加熱的碳磚蓄熱裝置，依據碳磚的導電性，可以通過對碳磚進行通電從而使得碳磚自身溫度升高，提升電熱效率，并在儲熱單元外部設置密封結構，在密封環境對碳磚進行通電，延緩碳磚氧化，延長使用壽命。

技術特征：

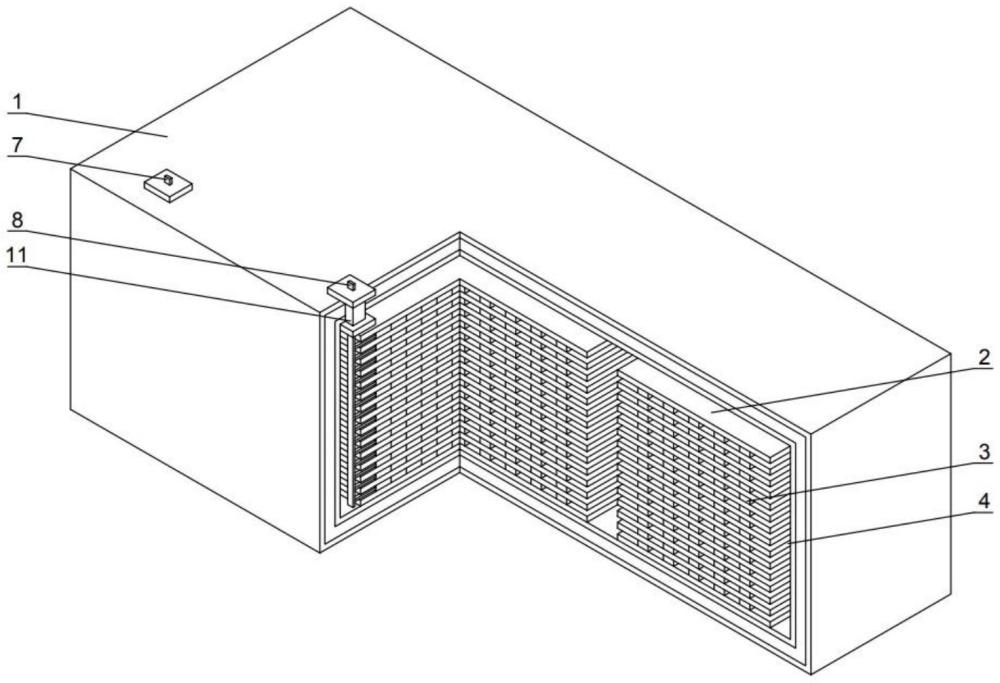

1.一種集成密封外殼的碳磚蓄熱裝置，其特征在于：包括外殼(1)，所述外殼(1)的內部從左至右依次設有三組儲熱單元(2)，每組所述儲熱單元(2)均設有多層碳磚(3)，每層所述碳磚(3)之間均設有高鋁磚板(4)，每層所述碳磚(3)均排列成五列，每塊所述碳磚(3)的前后之間均設有連接片(5)，每列所述碳磚(3)的前后端左右側之間均設有連通片(6)，從左至右每組所述儲熱單元(2)最左列碳磚(3)的前側分別設有a相連接片(7)、b相連接片(8)及c相連接片(9)，從左至右每組所述儲熱單元(2)最右列碳磚(3)的后側均設有中性連接片(10)。

2.根據權利要求1所述的一種集成密封外殼的碳磚蓄熱裝置，其特征在于：所述外殼(1)的上壁及后壁與所述a相連接片(7)、所述b相連接片(8)、所述c相連接片(9)及所述中性連接片(10)對應的位置設有密封絕緣座(11)，所述a相連接片(7)、所述b相連接片(8)、所述c相連接片(9)及所述中性連接片(10)通過所述密封絕緣座(11)貫穿所述外殼(1)。

3.根據權利要求1所述的一種集成密封外殼的碳磚蓄熱裝置，其特征在于：所述外殼(1)包括密封層(101)，所述密封層(101)的外表面設有保溫層(102)，所述保溫層(102)的外表面設有防護層(103)。

4.根據權利要求1所述的一種集成密封外殼的碳磚蓄熱裝置，其特征在于：每層內的每列所述碳磚(3)之間設有間隙(12)，每層內的每列所述碳磚(3)通過所述連通片(6)連接成連續的s形結構。

5.根據權利要求1所述的一種集成密封外殼的碳磚蓄熱裝置，其特征在于：所述高鋁磚板(4)的邊緣處伸出到所述碳磚(3)的外側。

技術總結
本技術公開了一種集成密封外殼的碳磚蓄熱裝置，涉及蓄熱裝置技術領域，包括外殼，所述外殼的內部從左至右依次設有三組儲熱單元，每組所述儲熱單元均設有多層碳磚，每層所述碳磚之間均設有高鋁磚板，每層所述碳磚均排列成五列，每塊所述碳磚的前后之間均設有連接片，每列所述碳磚的前后端左右側之間均設有連通片，從左至右每組所述儲熱單元最左列碳磚的前側分別設有A相連接片、B相連接片及C相連接片，從左至右每組所述儲熱單元最右列碳磚的后側均設有中性連接片，通過對碳磚進行通電從而使得碳磚自身溫度升高，提升電熱效率，并在儲熱單元外部設置密封結構，在密封環境對碳磚進行通電，延緩碳磚氧化，延長使用壽命。

技術研發人員：孫剛,孫和靖,楊礎聲,李永超
受保護的技術使用者：遼寧大元能源管理有限公司
技術研發日：20240725
技術公布日：2025/4/28
