本技術涉及處理裝置，具體為一種水泥窯協同處置固廢污染土的裝置。

背景技術：

1、在水泥熟料在進行煅燒時就會用到水泥窯，而水泥窯窯體內的耐火材料與低熔化合物發生反應會產生大量的固廢，就會用到水泥窯固廢處理裝置，在水泥生產中將污染土協同放入水泥窯固廢處理裝置中，污染土作為水泥熟料生產替代原料，替代硅質和鋁制原材料，經煅燒處理后留存于水泥產品中，不會對中聯水泥產品及產量產生影響。

2、然而，現有的處理裝置在添加污染土時，會存有大塊的污染土，使得不能很好的協同處理，且在高溫處理時，污染土會堆積在處理爐內，導致高溫不能最大程度的進行固廢，進而影響水泥產品的質量，針對上述問題，發明人提出一種水泥窯協同處置固廢污染土的裝置用于解決上述問題。

技術實現思路

1、為了解決處理裝置在添加污染土時，會存有大塊的污染土，使得不能很好的協同處理的問題；本實用新型的目的在于提供一種水泥窯協同處置固廢污染土的裝置。

2、為解決上述技術問題，本實用新型采用如下技術方案：一種水泥窯協同處置固廢污染土的裝置，包括高溫處理爐，所述高溫處理爐的頂面固定設有定位板，所述定位板之間設有固定框，所述固定框的兩側固定設有橫桿，所述橫桿滑動貫穿設在定位板內，所述固定框內固定設有過濾板，所述定位板之間固定設有固定軸，所述固定軸的外表面轉動套設有轉動輥，所述高溫處理爐的頂面固定設有墊塊，所述墊塊的頂面安裝有第二電機，所述第二電機的輸出端固定設有轉盤，所述轉盤的頂端固定設有導向桿，所述導向桿的外表面轉動設有連接桿，所述固定框的一側固定設有固定耳，所述連接桿遠離導向桿的一端轉動連接在固定耳內，首先將污染土倒入固定框內，落在過濾板的上方，然后開啟第二電機，從而使轉盤轉動，并使連接桿轉動在導向桿內，同時連接桿的另一端轉動在固定耳內，并拉動固定框往復運動，使的橫桿滑動在定位板內，進而使污染土能夠通過過濾板下落到高溫處理爐內，設置在定位板之間的固定軸，使大塊的污染土在轉動輥的作用下能夠打散，然后下落到高溫處理爐內，以便與水泥進行協同處理，避免影響水泥產品的質量；

3、通過開啟第一電機，從而使轉軸轉動，并在主動錐齒輪和從動錐齒輪的配合下，轉動桿能夠轉動，從而在高溫處理爐進行工作時，網板能夠將污染土和水泥進行攪拌分散，避免堆積在高溫處理爐內部，能夠使高溫最大程度的進行固廢，提高了產品的質量，通過將擋板放入滑槽內，進而在將污染土和水泥倒入高溫處理爐中后，進行密封處理，避免在高溫處理爐工作時，熱量從漏料槽內快速流出。

4、優選地，所述高溫處理爐的外表面固定設有安裝板，所述安裝板的一側安裝有第一電機，所述第一電機的輸出端固定設有轉軸，所述高溫處理爐內固定設有支撐板，所述轉軸轉動貫穿設在支撐板內，所述高溫處理爐內固定設有固定板，所述固定板內轉動貫穿設有轉動桿，所述轉動桿的外表面固定設有網板，所述轉軸的一端固定設有主動錐齒輪，所述轉動桿的一端固定設有從動錐齒輪，所述主動錐齒輪與從動錐齒輪相嚙合。

5、優選地，所述高溫處理爐內開設有滑槽，所述滑槽內滑動設有擋板，所述擋板內固定貫穿拉桿，所述高溫處理爐的頂面固定設有漏料框，所述高溫處理爐內開設有漏料槽，所述漏料槽與漏料框相互貫通。

6、與現有技術相比，本實用新型的有益效果在于：

7、1、本實用新型中，將污染土倒入固定框內，落在過濾板的上方，通過固定框往復運動，使污染土在過濾板的作用下，能夠落到高溫處理爐內，并通過設置的固定軸和轉動輥，使大塊的污染土在轉動輥的作用下能夠打散，然后下落到高溫處理爐內，以便與水泥進行協同處理，避免影響水泥產品的質量。

8、2、本實用新型中，通過設置的網板轉動在高溫處理爐內，從而在高溫處理爐進行工作時，網板能夠將污染土和水泥進行攪拌分散，避免堆積在高溫處理爐內部，能夠使高溫最大程度的進行固廢，提高了產品的質量。

技術特征：

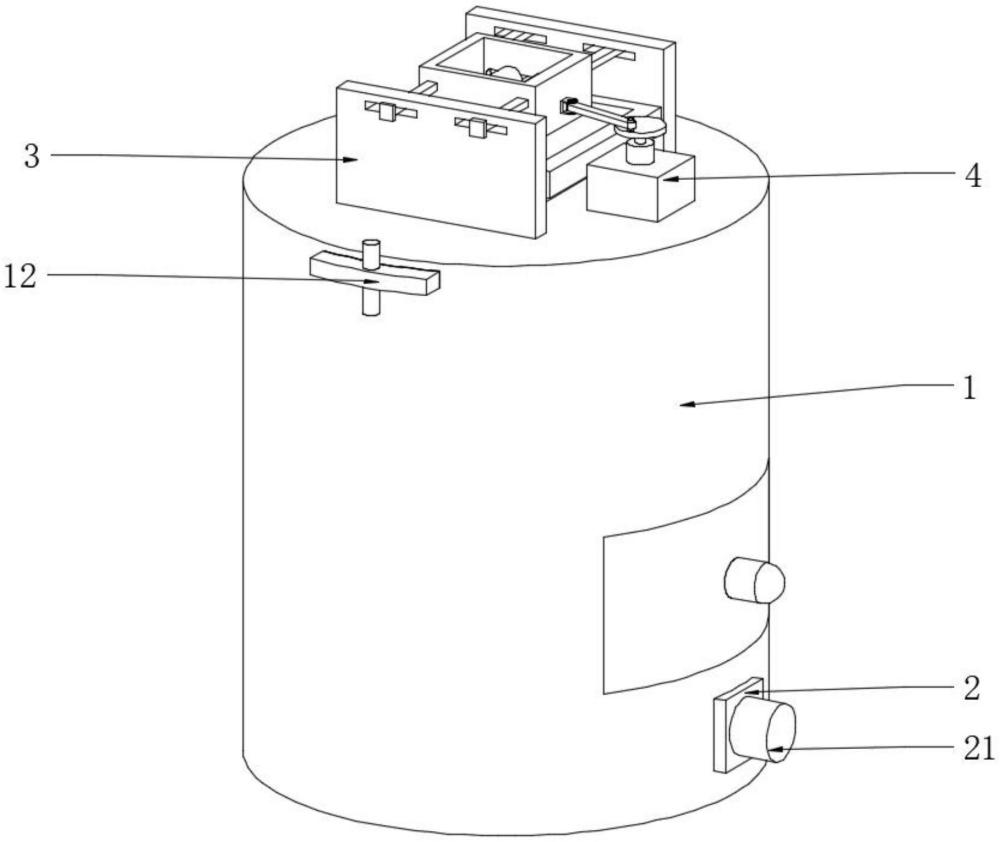

1.一種水泥窯協同處置固廢污染土的裝置，包括高溫處理爐(1)，其特征在于：所述高溫處理爐(1)的頂面固定設有定位板(3)，所述定位板(3)之間設有固定框(31)，所述固定框(31)的兩側固定設有橫桿(32)，所述橫桿(32)滑動貫穿設在定位板(3)內，所述固定框(31)內固定設有過濾板(35)，所述定位板(3)之間固定設有固定軸(33)，所述固定軸(33)的外表面轉動套設有轉動輥(34)。

2.如權利要求1所述的一種水泥窯協同處置固廢污染土的裝置，其特征在于，所述高溫處理爐(1)的頂面固定設有墊塊(4)，所述墊塊(4)的頂面安裝有第二電機(41)，所述第二電機(41)的輸出端固定設有轉盤(42)，所述轉盤(42)的頂端固定設有導向桿(43)，所述導向桿(43)的外表面轉動設有連接桿(44)。

3.如權利要求2所述的一種水泥窯協同處置固廢污染土的裝置，其特征在于，所述固定框(31)的一側固定設有固定耳(45)，所述連接桿(44)遠離導向桿(43)的一端轉動連接在固定耳(45)內。

4.如權利要求1所述的一種水泥窯協同處置固廢污染土的裝置，其特征在于，所述高溫處理爐(1)的外表面固定設有安裝板(2)，所述安裝板(2)的一側安裝有第一電機(21)，所述第一電機(21)的輸出端固定設有轉軸(22)，所述高溫處理爐(1)內固定設有支撐板(221)，所述轉軸(22)轉動貫穿設在支撐板(221)內。

5.如權利要求4所述的一種水泥窯協同處置固廢污染土的裝置，其特征在于，所述高溫處理爐(1)內固定設有固定板(13)，所述固定板(13)內轉動貫穿設有轉動桿(24)，所述轉動桿(24)的外表面固定設有網板(26)。

6.如權利要求5所述的一種水泥窯協同處置固廢污染土的裝置，其特征在于，所述轉軸(22)的一端固定設有主動錐齒輪(23)，所述轉動桿(24)的一端固定設有從動錐齒輪(25)，所述主動錐齒輪(23)與從動錐齒輪(25)相嚙合。

7.如權利要求1所述的一種水泥窯協同處置固廢污染土的裝置，其特征在于，所述高溫處理爐(1)內開設有滑槽(102)，所述滑槽(102)內滑動設有擋板(11)，所述擋板(11)內固定貫穿拉桿(12)。

8.如權利要求1所述的一種水泥窯協同處置固廢污染土的裝置，其特征在于，所述高溫處理爐(1)的頂面固定設有漏料框(14)，所述高溫處理爐(1)內開設有漏料槽(101)，所述漏料槽(101)與漏料框(14)相互貫通。

技術總結
本技術公開了一種水泥窯協同處置固廢污染土的裝置，涉及處理裝置技術領域，而本技術包括高溫處理爐，所述高溫處理爐的頂面固定設有定位板，所述定位板之間設有固定框，所述固定框的兩側固定設有橫桿，所述橫桿滑動貫穿設在定位板內，所述固定框內固定設有過濾板，所述定位板之間固定設有固定軸，所述固定軸的外表面轉動套設有轉動輥，將污染土倒入固定框內，落在過濾板的上方，通過固定框往復運動，使污染土在過濾板的作用下，能夠落到高溫處理爐內，并通過設置的固定軸和轉動輥，使大塊的污染土在轉動輥的作用下能夠打散，然后下落到高溫處理爐內，以便與水泥進行協同處理，避免影響水泥產品的質量。

技術研發人員：郭仁宸,侯福啟,胡景瑞,羅虎,殷春生,郭德廣
受保護的技術使用者：臨沂國建環境科技有限公司
技術研發日：20240726
技術公布日：2025/4/28
