本公開涉及一種換熱器組件，尤其是涉及一種適合搭配不同外部部件接口位置的換熱器組件。

背景技術：

1、換熱器組件包括換熱器(例如，板式換熱器)以及固定于換熱器上的一個制冷劑塊。制冷劑可經由制冷劑塊流入換熱器以與換熱器中的冷卻劑(例如，水)進行熱交換，從而降低制冷劑的溫度并流出換熱器。通常制冷劑塊上具有兩個直通道，對準熱管器的制冷劑入口和制冷劑出口，該兩個直通道在遠離所述換熱器的一側分別具有突出于制冷劑塊的連接頭，用于插接外部部件。然而由于外部部件的種類繁多，且外部部件對接制冷劑塊的接口位置大不相同，這可能會導致換熱器組件無法與客戶提供的外部部件，尤其是外部部件的接口匹配。

2、為了解決上述問題，技術人員通常會重新設計或調整板式換熱器的尺寸和結構，尤其是重新設計或調整換熱器板，以改變換熱器的制冷劑入口以及制冷劑出口的位置，之后再經由制冷劑塊連接外部部件。然而這種方式需要重新發開模具，成本高且開發周期長。

3、因此，本領域技術人員致力于開發一種新型的換熱器組件，可在不改變換熱器尺寸和結構的情況下匹配外部部件不同的接口位置。

技術實現思路

1、本公開的目的在于提供一種換熱器組件，通過將兩個彼此分離第一和第二連接塊分別設置為：第一連接塊連接在換熱器的第一端口處且與該第一端口流體連通，第二連接塊經由流體通道連通于換熱器的第二端口，且兩連接塊上分別設置有連接外部部件的第一外部接口和第二外部接口，如此設置可在不改變原有換熱器尺寸和結構的情況下，通過第一連接塊和第二連接塊來匹配外部部件不同的接口位置，滿足客戶的安裝要求，而且模具僅需要針對上述兩連接塊或者兩連接塊和流體通道進行設計，模塊開發費用少，且開發周期短，避免重新開發或設計換熱器的換熱器板的模具而造成成本高且開發周期長的問題。

2、本公開提供一種換熱器組件，所述換熱器組件包括：換熱器，具有第一端口和第二端口；以及彼此分離的第一連接塊和第二連接塊，分別流體連通所述第一端口和所述第二端口，其中所述第一連接塊設置在所述第一端口處且與其流體連通，所述第二連接塊遠離所述第二端口設置且經由流體通道與其流體連通；或者所述第一連接塊遠離所述第一端口設置且經由流體通道與其流體連通，所述第二連接塊設置在所述第二端口處且與其流體連通。

3、根據本公開的換熱器組件還可以單獨或組合地具有以下特征中的一個或多個。

4、在一個或多個實施例中，所述第一連接塊設置在所述第一端口處，且所述第二連接塊經由流體通道與所述第二端口流體連通。

5、在一個或多個實施例中，所述流體通道為流道板。

6、在一個或多個實施例中，所述流體通道為導管。

7、在一個或多個實施例中，所述流道板疊置在換熱器上且設置有至少一個凹槽，以與所述換熱器的頂蓋形成至少一個流道。

8、在一個或多個實施例中，所述至少一個流道為兩個并聯的流道。

9、在一個或多個實施例中，所述流道板具有流道入口和流道出口，所述流道入口連接至所述第二端口，且所述流道出口連接至所述第二連接塊。

10、在一個或多個實施例中，所述導管的一端連通至第二端口，且另一端連接至第二連接塊。

11、在一個或多個實施例中，所述第一連接塊還包括連通所述第二端口的流道，所述導管的一端經由所述流道連通至所述第二端口。

12、在一個或多個實施例中，所述第一連接塊具有用于連接外部部件的第一外部接口，所述第二連接塊具有用于連接外部部件的第二外部接口，所述第一外部接口與所述第二外部接口的朝向不同。

13、在一個或多個實施例中，所述第一端口為流體入口，且所述第二端口為流體出口。

技術特征：

1.一種換熱器組件(1)，其特征在于，所述換熱器組件(1)包括：

2.如權利要求1所述的換熱器組件(1)，其特征在于，所述第一連接塊(20)設置在所述第一端口(11)處，且所述第二連接塊(30)經由流體通道與所述第二端口(12)流體連通。

3.如權利要求2所述的換熱器組件(1)，其特征在于，所述流體通道為流道板(40)。

4.如權利要求2所述的換熱器組件(1)，其特征在于，所述流體通道為導管(50)。

5.如權利要求3所述的換熱器組件(1)，其特征在于，所述流道板(40)疊置在換熱器(10)上且設置有至少一個凹槽，以與所述換熱器(10)的頂蓋形成至少一個流道。

6.如權利要求5所述的換熱器組件(1)，其特征在于，所述至少一個流道為兩個并聯的流道。

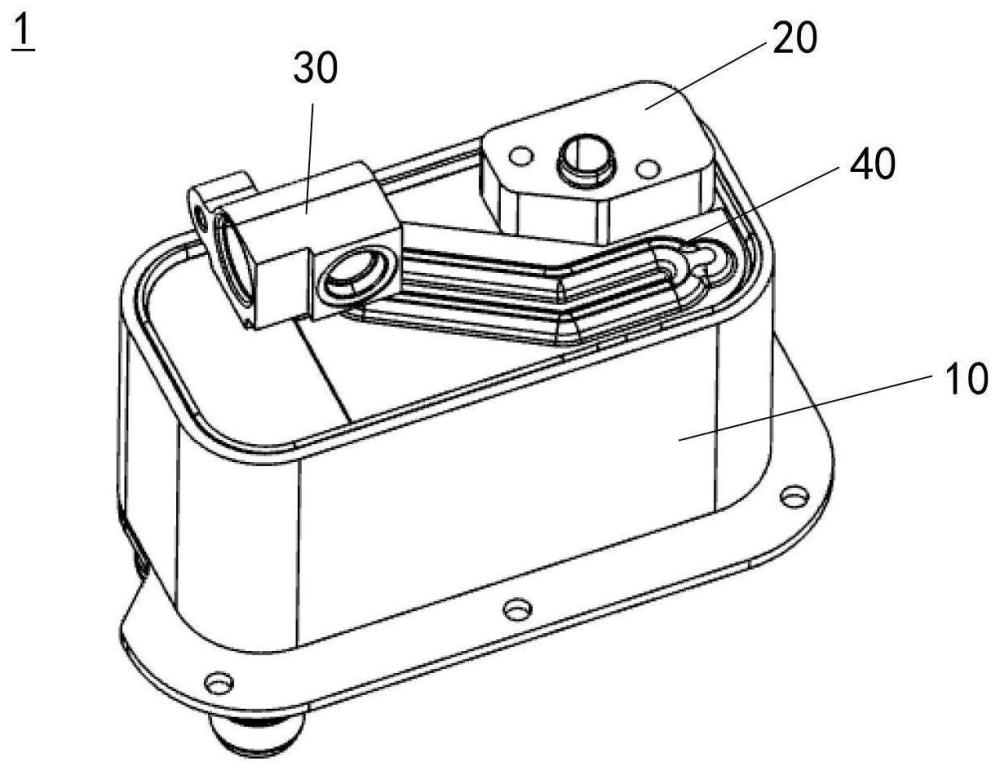

7.如權利要求5所述的換熱器組件(1)，其特征在于，所述流道板(40)具有流道入口(41)和流道出口(42)，所述流道入口(41)連接至所述第二端口(12)，且所述流道出口(42)連接至所述第二連接塊(30)。

8.如權利要求4所述的換熱器組件(1)，其特征在于，所述導管(50)的一端連通至第二端口(12)，且另一端連接至第二連接塊(30)。

9.如權利要求8所述的換熱器組件(1)，其特征在于，所述第一連接塊(20)還包括連通所述第二端口(12)的流道，所述導管(50)的一端經由所述流道連通至所述第二端口(12)。

10.如權利要求1-9中任一項所述的換熱器組件(1)，其特征在于，所述第一連接塊(20)具有用于連接外部部件的第一外部接口(21)，所述第二連接塊(30)具有用于連接外部部件的第二外部接口(31)，所述第一外部接口(21)與所述第二外部接口(31)的朝向不同。

技術總結
本公開提供了一種換熱器組件。換熱器組件包括：換熱器，具有第一端口和第二端口；以及彼此分離的第一連接塊和第二連接塊，分別流體連通第一端口和第二端口，第一連接塊設置在第一端口處且與其流體連通，第二連接塊遠離第二端口設置且經由流體通道與其流體連通；或者第一連接塊遠離第一端口設置且經由流體通道與其流體連通，第二連接塊設置在第二端口處且與其流體連通。如此設置可在不改變原有換熱器的尺寸和結構的情況下，通過第一連接塊和第二連接塊來匹配外部部件不同的接口位置，滿足客戶的安裝要求，而且模具僅需要針對兩連接塊進行設計，模塊開發費用少，開發周期短，可避免重新開發或設計換熱器板的模具造成成本高且開發周期長的問題。

技術研發人員：孫鍵淇,向文川,王勝,倪靜宇,范昌盛,左盛,彭紫俊,劉志剛,秦開,李曉潔
受保護的技術使用者：法雷奧汽車空調湖北有限公司動力總成熱系統分公司
技術研發日：20240401
技術公布日：2025/4/28
