本技術屬于太陽能和空氣能設備，具體的說，涉及太陽能空氣能增壓泵集成一體機。

背景技術：

1、太陽能是通過太陽能電池板將太陽的光能轉化為電能，再通過電熱元件將電能轉化為熱能；空氣能是通過制冷劑的蒸發和冷凝來傳遞熱量，太陽能增壓泵是一種用于增加太陽能熱水器水壓的設備，在日常生活中，如果自來水的壓力過大，就會使太陽能的熱水無法進入閥門，導致洗澡的水溫忽冷忽熱，這時就需要在太陽能的下水部位安裝增壓泵來平衡冷熱水的壓力；然而現有的太陽能熱水器不具有將空氣能熱水器、增壓泵、保溫水箱和太陽能集熱器集于一體的功能，因此若要安裝空氣能熱水器和增壓泵則易存在占用屋面空間較大的問題，同時可能存在整體美觀較差的問題。

2、專利號為cn201521076633.7的中國專利公開了一種雙艙太陽能熱水器，包括若干根相互并排設置的集熱管、與集熱管相連通的儲水箱以及包覆在儲水箱外部的保溫層，儲水箱的內設置有分隔板，儲水箱通過分隔板分隔成儲熱艙和加熱艙，儲熱艙側面開設有第一排氣口和冷水口，冷水口與自來水管相連通，所述的加熱艙內設置有電加熱器，加熱艙側面開設有出熱水口，所述的分隔板上穿置連接有導水管，導水管的一端與儲熱艙相連通，另一端與加熱艙相連通。所述的一種雙艙太陽能熱水器，儲熱艙和加熱艙無縫連接，生產成本低，生產方便；儲熱艙加熱后的水可以快速傳遞給加熱艙內，在容量上沒有減少，傳熱速度更快；不用維修，不用擔心漏水問題。然而該太陽能熱水器不具有將空氣能熱水器、增壓泵、保溫水箱和太陽能集熱器集于一體的功能，因此若要安裝空氣能熱水器和增壓泵則易存在占用屋面空間較大的問題，同時可能存在整體美觀較差的問題。

3、有鑒于此，特提出本申請。

技術實現思路

1、本實用新型要解決的技術問題在于克服現有技術的不足，提供太陽能空氣能增壓泵集成一體機，以解決現有太陽能熱水器因不具有將空氣能熱水器、增壓泵、保溫水箱和太陽能集熱器集于一體的功能，而存在若要安裝空氣能熱水器和增壓泵則易導致占用屋面空間較大的問題以及可能存在整體美觀較差的問題。

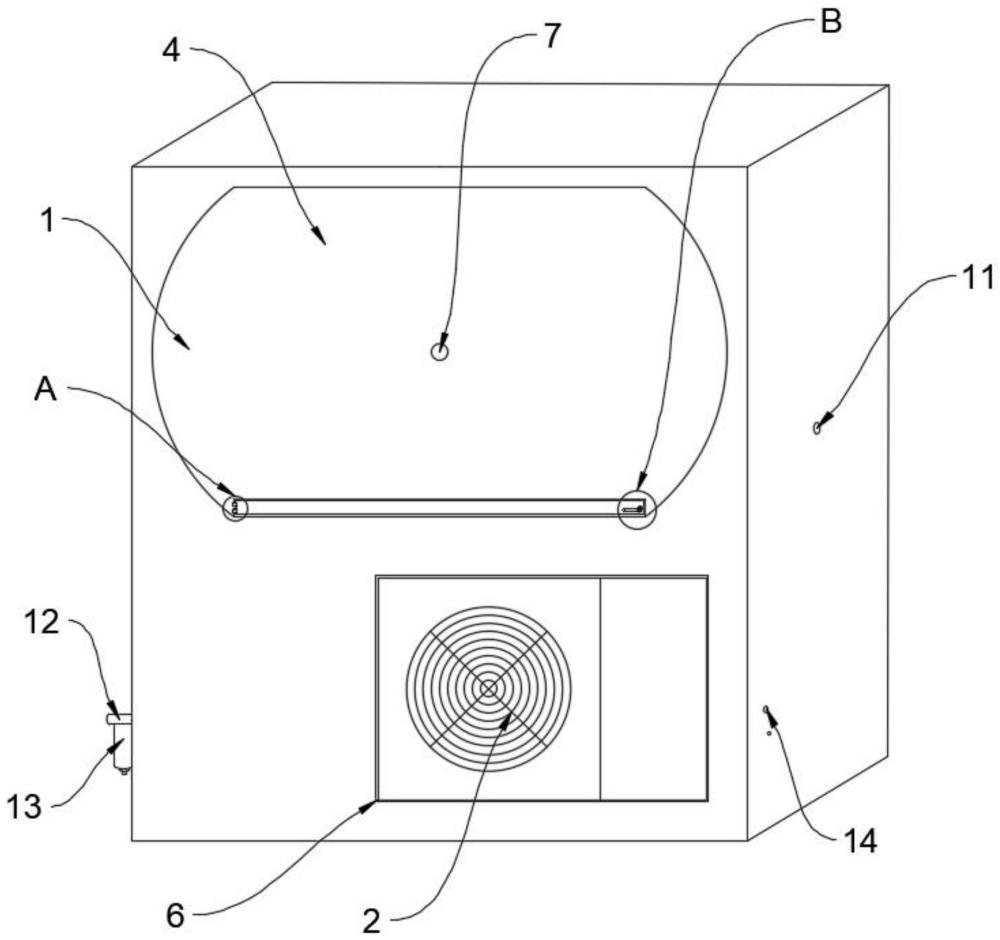

2、為解決上述技術問題，本實用新型提供的太陽能空氣能增壓泵集成一體機，包括集成箱體，所述集成箱體的內部設置有空氣能熱水器、增壓泵本體和與增壓泵本體連通的保溫水箱，集成箱體的前側開設有與空氣能熱水器相適配的安裝槽，所述保溫水箱位于空氣能熱水器和增壓泵本體的上方，保溫水箱的內壁安裝有盤管換熱器，所述集成箱體的前側連接有太陽能集熱器，集成箱體的內底壁安裝有支架，所述支架的頂部安裝有滑軌，所述空氣能熱水器與滑軌的頂部滑動連接。

3、進一步的，所述保溫水箱上安裝有太陽能上循環管，所述太陽能上循環管的一端延伸至保溫水箱的內部，所述太陽能上循環管的另一端延伸至集成箱體的外部，所述太陽能集熱器的頂部安裝有上循環管接頭，所述上循環管接頭和太陽能上循環管之間連接有第一輸水軟管。

4、進一步的，所述太陽能集熱器的底部安裝有下循環管接頭，所述集成箱體和保溫水箱之間安裝有太陽能下循環管，所述太陽能下循環管和下循環管接頭之間安裝有第二輸水軟管。

5、進一步的，所述集成箱體的右側和保溫水箱之間安裝有進冷水口，所述進冷水口的一端延伸至保溫水箱的內部，所述進冷水口的另一端延伸至集成箱體的外部，所述集成箱體的右側安裝有與盤管換熱器電線連接的正負極接頭。

6、進一步的，所述增壓泵本體和集成箱體之間安裝有出水管，所述出水管延伸至集成箱體外部的一端安裝有過濾罐。

7、進一步的，所述太陽能集熱器的底部一體成型有支撐板，所述支撐板的底部安裝有支撐桿，所述太陽能集熱器上一體成型有兩個連接艙，兩個所述連接艙之間安裝有連接管。

8、進一步的，所述保溫水箱的前側延伸至集成箱體的外部，所述保溫水箱的前側設置有板體，所述板體和保溫水箱之間安裝有合頁，所述板體通過合頁與保溫水箱的前側鉸接，所述保溫水箱的前側開設有與板體相適配的清洗槽，所述板體的外壁安裝有與清洗槽的內壁緊貼的密封圈，所述板體的前側安裝有用于將其固定的鎖柄。

9、采用上述技術方案后，本實用新型與現有技術相比具有以下有益效果。

10、1、本實用新型中，空氣能熱水器、增壓泵本體、保溫水箱和太陽能集熱器集于一體，集成箱體內且保溫水箱的下方的空間，放置空氣能熱水器和增壓泵本體，從而節約了屋面空間，空氣能熱水器和太陽能集熱器可結合、也可單獨使用空氣能熱水器，方便不同用戶使用，保溫水箱采用盤管換熱器，進而加熱速度更快、節約增壓泵本體的耗電量，因而更節能且噪音更低，通過設置安裝槽、支架和滑軌，使空氣能熱水器能夠梭滑式安裝，因此方便了空氣能熱水器安裝和檢修，且為一體式設計、方便安裝以及整體較為美觀。

11、2、本實用新型中，通過鎖柄打開板體，即板體通過合頁在保溫水箱的前側轉動并與其遠離，從而便于清洗保溫水箱的內壁，清除水垢，以確保后續保溫水箱內的水質，通過設置密封圈，確保了通過鎖柄固定在保溫水箱上后的密封性，通過設置出水管，用于排水，過濾罐的內部一體成型有活性炭濾芯，通過設置具有活性炭濾芯的過濾罐，對排出的水過濾，提升了用戶的用水體驗感，通過設置支撐桿和傾斜的支撐板，使太陽能集熱器安裝后處于傾斜狀態，以便更好的吸收太陽能，通過設置連接艙和連接管，提升了太陽能的利用率，所述支撐板和支撐桿之間安裝有加固桿，通過設置加固桿，使太陽能集熱器安裝后更加穩定。

技術特征：

1.太陽能空氣能增壓泵集成一體機，包括：

2.根據權利要求1所述的太陽能空氣能增壓泵集成一體機，其特征在于，所述保溫水箱(4)上安裝有太陽能上循環管(7)，所述太陽能上循環管(7)的一端延伸至保溫水箱(4)的內部，所述太陽能上循環管(7)的另一端延伸至集成箱體(1)的外部，所述太陽能集熱器(21)的頂部安裝有上循環管接頭(8)，所述上循環管接頭(8)和太陽能上循環管(7)之間連接有第一輸水軟管。

3.根據權利要求2所述的太陽能空氣能增壓泵集成一體機，其特征在于，所述太陽能集熱器(21)的底部安裝有下循環管接頭(9)，所述集成箱體(1)和保溫水箱(4)之間安裝有太陽能下循環管(10)，所述太陽能下循環管(10)和下循環管接頭(9)之間安裝有第二輸水軟管。

4.根據權利要求3所述的太陽能空氣能增壓泵集成一體機，其特征在于，所述集成箱體(1)的右側和保溫水箱(4)之間安裝有進冷水口(11)，所述進冷水口(11)的一端延伸至保溫水箱(4)的內部，所述進冷水口(11)的另一端延伸至集成箱體(1)的外部，所述集成箱體(1)的右側安裝有與盤管換熱器(5)電線連接的正負極接頭(14)。

5.根據權利要求4所述的太陽能空氣能增壓泵集成一體機，其特征在于，所述增壓泵本體(3)和集成箱體(1)之間安裝有出水管(12)，所述出水管(12)延伸至集成箱體(1)外部的一端安裝有過濾罐(13)。

6.根據權利要求5所述的太陽能空氣能增壓泵集成一體機，其特征在于，所述太陽能集熱器(21)的底部一體成型有支撐板(15)，所述支撐板(15)的底部安裝有支撐桿(16)，所述太陽能集熱器(21)上一體成型有兩個連接艙(18)，兩個所述連接艙(18)之間安裝有連接管(19)。

7.根據權利要求6所述的太陽能空氣能增壓泵集成一體機，其特征在于，所述保溫水箱(4)的前側延伸至集成箱體(1)的外部，所述保溫水箱(4)的前側設置有板體(23)，所述板體(23)和保溫水箱(4)之間安裝有合頁(24)，所述板體(23)通過合頁(24)與保溫水箱(4)的前側鉸接，所述保溫水箱(4)的前側開設有與板體(23)相適配的清洗槽，所述板體(23)的外壁安裝有與清洗槽的內壁緊貼的密封圈(25)，所述板體(23)的前側安裝有用于將其固定的鎖柄(26)。

技術總結
本技術公開了太陽能空氣能增壓泵集成一體機，涉及太陽能和空氣能設備技術領域，包括集成箱體，所述集成箱體的內部設置有空氣能熱水器、增壓泵本體和與增壓泵本體連通的保溫水箱。本技術中，空氣能熱水器、增壓泵本體、保溫水箱和太陽能集熱器集于一體，從而節約了屋面空間，空氣能熱水器和太陽能集熱器可結合、也可單獨使用空氣能熱水器，方便不同用戶使用，保溫水箱采用盤管換熱器，進而加熱速度更快、節約增壓泵本體的耗電量，因而更節能且噪音更低，通過設置安裝槽、支架和滑軌，使空氣能熱水器能夠梭滑式安裝，因此方便了空氣能熱水器安裝和檢修，且為一體式設計、方便安裝以及整體較為美觀。

技術研發人員：張壹楨
受保護的技術使用者：昆明云一新能源有限公司
技術研發日：20240329
技術公布日：2025/4/28
