本技術涉及家用電器，尤其是涉及一種電陶爐。

背景技術：

1、現有電陶爐為了避免多過熱量造成零件損壞，一般都具有溫度檢測，通過在鍋具面板下方設置熱電偶檢測鍋具溫度。同時，通過電陶爐輻射加熱鍋具，烹飪過程，鍋具移開時，強輻射使周圍物品溫度瞬間上升，易造成物品損壞，人體靠近時，炙熱不舒適，所以一般也配備有鍋具有無檢測；一般通過在面板下方設置電容件檢測鍋具有無。其中溫度檢測結構具體如現有技術cn201821118274.0中公開的一種測溫精確的烹飪器具，所述隔熱組件與面板之間設置有溫度傳感器，所述溫度傳感器與面板的下端面緊密貼合。其中鍋具有無檢測結構，具體如現有技術cn202021207359.3中公開的一種電陶爐，包括殼體以及安裝于所述殼體內的發熱盤，所述殼體包括下蓋和安裝于所述下蓋的上蓋，所述上蓋表面設有用于放置鍋具的放置區，所述放置區下方設有導電元件，所述殼體內還設有觸控板，所述觸控板設置有觸控芯片，所述觸控芯片與所述導電元件之間電連接。但是上述兩個技術方案中，需要單獨對應設置熱電偶和電容件進行溫度和鍋具有無檢測，檢測組件結構復雜，安裝不方便。

技術實現思路

1、本實用新型為了克服現有技術中的電陶爐需要分別設置熱電偶和電容件進行溫度和鍋具有無檢測，檢測組件結構復雜，安裝不方便的不足，提供一種電陶爐，檢測組件的結構更簡單，安裝更方便。

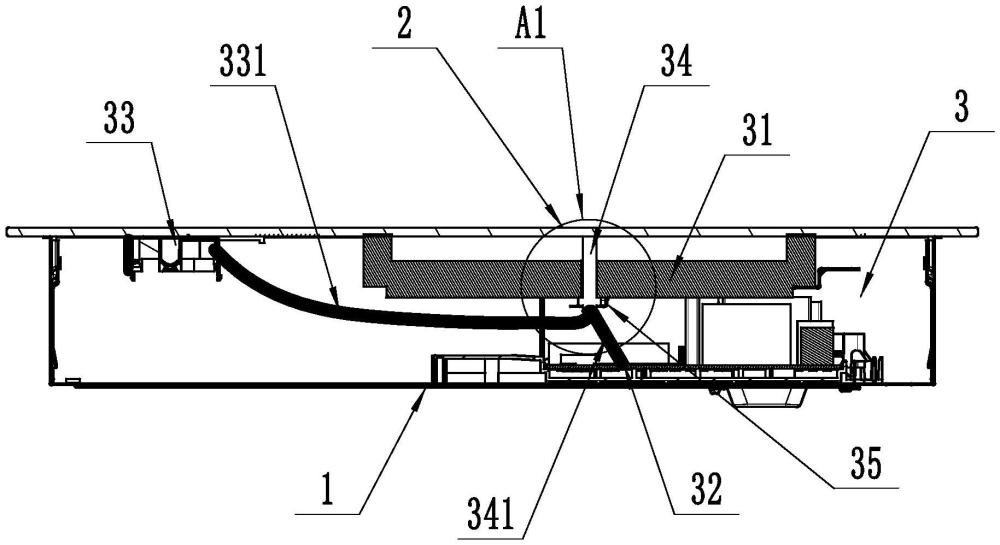

2、為了實現上述目的，本實用新型采用以下技術方案：一種電陶爐，包括底殼、面板、由底殼和面板共同圍成的容納腔，以及設于容納腔內的發熱盤、測溫模塊、電容檢測模塊和熱電偶，所述熱電偶貼設在所述面板下表面，所述熱電偶通過第一電線與測溫模塊電連接，用于檢測面板貼設有熱電偶的位置的溫度，所述熱電偶通過第二電線與電容檢測模塊電連接，形成用于檢測面板貼設有熱電偶的位置電容變化的鍋具檢測電路。

3、上述技術方案中，熱電偶通過第一電線與測溫模塊電連接，實現電陶爐溫度的檢測；熱電偶通過第二電線與電容檢測模塊電連接，鍋具放置和不放置在面板上熱電偶的電容值不同，通過電容檢測模塊檢測熱電偶的電容的變化，實現了鍋具有無檢測。上述技術方案中，通過熱電偶同時實現溫度和鍋具有無檢測，只需要安裝熱電偶，省去了電容件，減少了零件數量，檢測組件結構更簡單，安裝更方便，同時也可以降低產品成本。

4、本實用新型還進一步設置為：所述容納腔內設有彈性件，所述熱電偶滑動連接于所述底殼或發熱盤，所述彈性件一端與所述熱電偶連接，所述彈性件的另一端與所述底殼或發熱盤連接，以使所述熱電偶的上端緊貼所述面板的下表面。

5、上述技術方案中，通過彈性件與熱電偶連接，可以自適應熱電偶位置，使所述熱電偶的上端能緊貼所述面板的下表面，熱電偶檢測的數據更準確，因此可以提升熱電偶溫度檢測和鍋具有無檢測的準確性；同時還可通過彈性件彈性形變產生的自適應調節效果，允許熱電偶與面板生產安裝時存在一定的誤差，有利于降低生產安裝難度。

6、本實用新型還進一步設置為：所述熱電偶上下貫穿所述發熱盤，所述第一電線與所述熱電偶的連接點位于所述發熱盤的下方，所述第二電線與所述熱電偶的連接點位于所述發熱盤的下方。

7、上述技術方案中，熱電偶上下貫穿發熱盤，使熱電偶處于鍋具加熱區域，熱電偶檢測的數據更準確，因此可以提升熱電偶溫度檢測和鍋具有無檢測的準確性。第一電線和第二電線與熱電偶的連接點位于發熱盤的下方，背離鍋具加熱方向，可以降低高溫對第一電線和第二電線的破壞。

8、本實用新型還進一步設置為：所述熱電偶的水平投影位于所述發熱盤的水平投影范圍內。

9、上述技術方案中，熱電偶的水平投影位于所述發熱盤的水平投影范圍內，使得熱電偶位于鍋具加熱的區域，熱電偶檢測的數據更準確，可以提升熱電偶溫度檢測和鍋具有無檢測的準確性。

10、本實用新型還進一步設置為：所述發熱盤的上端面貼緊所述面板的下表面，所述熱電偶設于所述發熱盤的中心位置。

11、上述技術方案中，熱電偶設于所述發熱盤的中心位置，而一般鍋具是置于發熱盤的中心位置，熱電偶檢測的數據更準確，因此可以提升熱電偶溫度檢測和鍋具有無檢測的準確性。當然的，發熱盤的上端面貼緊所述面板的下表面，有利于提升加熱效率。

12、本實用新型還進一步設置為：所述電容檢測模塊的水平投影位于所述發熱盤的水平投影范圍外。

13、上述技術方案中，電容檢測模塊的水平投影位于所述發熱盤的水平投影范圍外，可以避免與鍋具加熱位置重疊，降低熱量對電容檢測模塊的影響。

14、本實用新型還進一步設置為：所述面板的材質是陶瓷板或晶板。

15、上述技術方案中，陶瓷板或晶板硬度高、耐高溫性能好，面板的材質是陶瓷板或晶板更不易損壞。

16、本實用新型還進一步設置為：所述容納腔內設有具有觸摸按鍵的觸控模塊，所述觸控模塊貼設在面板下方，所述觸控模塊內置有所述電容檢測模塊。

17、上述技術方案中，電陶爐的觸摸按鍵一般都是電容式按鍵，所以觸摸模塊內置有電容檢測模塊，可以利用觸控模塊內置的電容檢測模塊進行鍋具有無得檢測，使得鍋具有無檢測和觸摸模塊共用電容檢測模塊，只需要安裝觸摸模塊，省去一個電容檢測模塊，檢測組件結構更簡單，安裝更方便，而且還可以降低產品成本。

18、本實用新型的有益效果是：通過熱電偶同時實現溫度和鍋具有無檢測，只需要安裝熱電偶，省去了電容件，減少了零件數量，檢測組件結構更簡單，安裝更方便，同時也可以降低產品成本。

技術特征：

1.一種電陶爐，包括底殼、面板、由底殼和面板共同圍成的容納腔，以及設于容納腔內的發熱盤、測溫模塊、電容檢測模塊和熱電偶，所述熱電偶貼設在所述面板下表面，其特征是，所述熱電偶通過第一電線與測溫模塊電連接，用于檢測面板貼設有熱電偶的位置的溫度，所述熱電偶通過第二電線與電容檢測模塊電連接，形成用于檢測面板貼設有熱電偶的位置電容變化的鍋具檢測電路。

2.根據權利要求1所述的一種電陶爐，其特征是，所述容納腔內設有彈性件，所述熱電偶滑動連接于所述底殼或發熱盤，所述彈性件一端與所述熱電偶連接，所述彈性件的另一端與所述底殼或發熱盤連接，以使所述熱電偶的上端緊貼所述面板的下表面。

3.根據權利要求1所述的一種電陶爐，其特征是，所述熱電偶上下貫穿所述發熱盤，所述第一電線與所述熱電偶的連接點位于所述發熱盤的下方，所述第二電線與所述熱電偶的連接點位于所述發熱盤的下方。

4.根據權利要求1或2或3所述的一種電陶爐，其特征是，所述熱電偶的水平投影位于所述發熱盤的水平投影范圍內。

5.根據權利要求4所述的一種電陶爐，其特征是，所述發熱盤的上端面貼緊所述面板的下表面，所述熱電偶設于所述發熱盤的中心位置。

6.根據權利要求1或2或3所述的一種電陶爐，其特征是，所述電容檢測模塊的水平投影位于所述發熱盤的水平投影范圍外。

7.根據權利要求1或2或3所述的一種電陶爐，其特征是，所述面板的材質是陶瓷板或晶板。

8.根據權利要求1或2或3所述的一種電陶爐，其特征是，所述容納腔內設有具有觸摸按鍵的觸控模塊，所述觸控模塊貼設在面板下方，所述觸控模塊內置有所述電容檢測模塊。

技術總結
本技術屬于家用電器技術領域，公開一種電陶爐，包括底殼、面板、由底殼和面板共同圍成的容納腔，以及設于容納腔內的發熱盤、測溫模塊、電容檢測模塊和熱電偶，所述熱電偶貼設在所述面板下表面，所述熱電偶通過第一電線與測溫模塊電連接，用于檢測面板貼設有熱電偶的位置的溫度，所述熱電偶通過第二電線與電容檢測模塊電連接，形成用于檢測面板貼設有熱電偶的位置電容變化的鍋具檢測電路。本技術方案，通過熱電偶同時實現溫度和鍋具有無檢測，只需要安裝熱電偶，省去了電容件，減少了零件數量，檢測組件結構更簡單，安裝更方便，同時也可以降低產品成本。

技術研發人員：陳金輝,錢智慧,樂曉輝,余軍,陳昱浩,程志華
受保護的技術使用者：松下家電(中國)有限公司
技術研發日：20240301
技術公布日：2025/4/28
