本技術涉及空氣凈化消毒，具體為快拆式凈化消毒設備。

背景技術：

1、空氣凈化和消毒是為了提高室內空氣質量、減少空氣中的污染物和微生物而采取的措施，空氣凈化的主要目的是去除空氣中的顆粒物、異味、有害氣體等，提高室內空氣的質量，有助于預防呼吸道疾病和提升生活質量，目前市面上也陸續出現各式各樣的空氣凈化器；

2、空氣凈化器又稱“空氣清潔器”、空氣清新機、凈化器，是指能夠吸附、分解或轉化各種空氣污染物，一般包括pm2.5、粉塵、花粉、異味、甲醛之類的裝修污染、細菌、過敏原等，有效提高空氣清潔度的家電產品，主要分為家用、商用、工業、樓宇；常用的空氣凈化技術有：吸附技術、負(正)離子技術、催化技術、光觸媒技術、超結構光礦化技術、hepa高效過濾技術、靜電集塵技術等，但是在使用過程中發現現有技術存在如下問題：

3、1、現有的空氣凈化器為了提高凈化效果，通常將各種凈化技術結合在一起，凈化效果更佳，每個模塊依次疊加在一個箱體內部，如果下方的某個模塊出現問題，還需打開凈化箱，一層層的拆卸各種配件，無法快速的對某個模塊進行單獨的拆卸和更換；

4、2、在凈化空氣的過程中，濾芯都是安裝在第一層作為初步過濾的技術，濾芯的表面及其容易積累各種灰塵雜質，普通的空氣凈化器的濾芯一般直接與凈化箱的內壁連接在一起，不便拆卸清洗。

技術實現思路

1、本實用新型的目的在于提供快拆式凈化消毒設備，以解決上述背景技術中提出的普通空氣凈化器無法快速更換設備內部的配件以及濾芯不便拆卸清理的問題。為實現上述目的，本實用新型提供如下技術方案：快拆式凈化消毒設備，包括底座，所述底座的上表面分別焊接有左支架和右支架，所述左支架的正面設有凹槽，所述凹槽的頂部內嵌有第一彈簧，所述第一彈簧的一端焊接有鋼球，所述右支架的一側活動連接有凈化組件。

2、所述凈化組件包括第一凈化箱，所述第一凈化箱的底部焊接有第二彈簧，所述第二彈簧的頂部焊接有下壓板，所述第一凈化箱的側面滑動連接有上壓塊，所述上壓塊的側面焊接有第三彈簧，所述第一凈化箱的內壁貼合有初級過濾篩，所述第一凈化箱的下方平行安裝有第二凈化箱，所述第二凈化箱的內部卡接有等離子高壓靜電器，所述第二凈化箱的下方平行安裝有第三凈化箱，所述第三凈化箱的內部設有活性炭層，所述第一凈化箱的頂部設有蓋板。

3、進一步優選的，所述底座的內部插接有管道，所述管道的另一端插接有風箱，所述風箱的內部插接有風機。

4、進一步優選的，所述蓋板的兩側分別與左支架和右支架之間通過螺栓連接，且蓋板的表面設有進氣口。

5、進一步優選的，所述第一凈化箱、第二凈化箱以及第三凈化箱的側面均焊接有卡塊，且卡塊正對凹槽的位置。

6、進一步優選的，所述初級過濾篩位于下壓板與上壓塊之間。

7、進一步優選的，所述活性炭層設為蜂窩網狀。

8、與現有技術相比，本實用新型的有益效果：

9、本實用新型中，通過將凈化組件分割成三層可單獨拆卸的結構，第一凈化箱、第二凈化箱以及第三凈化箱，均可沿著右支架進行轉動打開，安裝時撥動卡塊，將卡塊沿著凹槽插入，抵住鋼球，在第一彈簧的彈力作用下，將卡塊抵住固定，通過左支架和右支架對第一凈化箱、第二凈化箱以及第三凈化箱的兩側進行支撐，便于快速更換設備內部配件。

10、本實用新型中，通過將初級過濾篩設為可拆卸的結構，通過下壓板與上壓塊的將初級過濾篩的卡在中間，對初級過濾篩進行限位固定，防止初級過濾篩松動，按壓上壓塊，即可快速將初級過濾篩彈出，便于對初級過濾篩進行拆卸清潔。

技術特征：

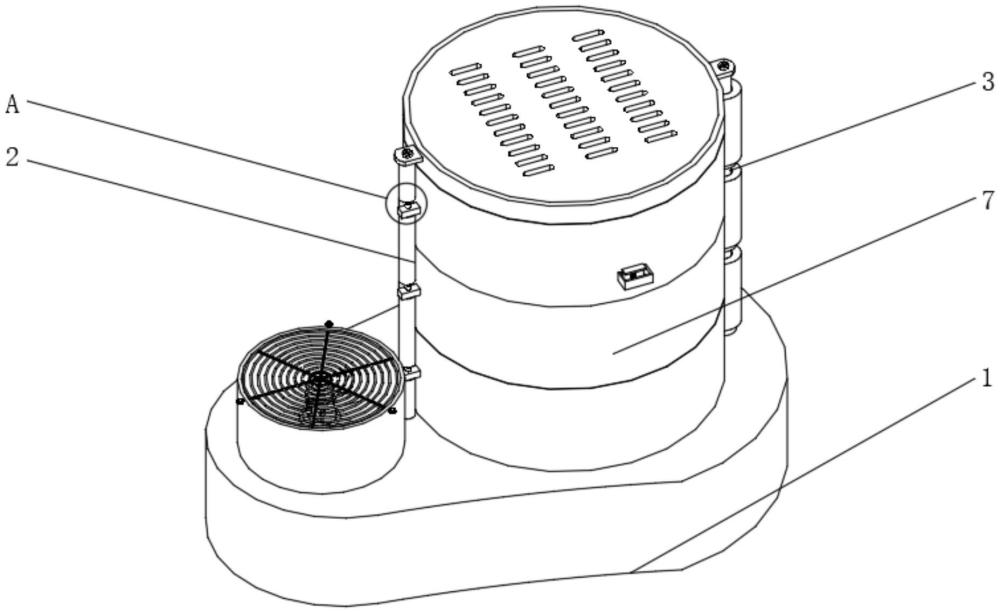

1.快拆式凈化消毒設備，包括底座(1)，其特征在于：所述底座(1)的上表面分別焊接有左支架(2)和右支架(3)，所述左支架(2)的正面設有凹槽(4)，所述凹槽(4)的頂部內嵌有第一彈簧(5)，所述第一彈簧(5)的一端焊接有鋼球(6)，所述右支架(3)的一側活動連接有凈化組件(7)；

2.根據權利要求1所述的快拆式凈化消毒設備，其特征在于：所述底座(1)的內部插接有管道(101)，所述管道(101)的另一端插接有風箱(102)，所述風箱(102)的內部插接有風機(103)。

3.根據權利要求1所述的快拆式凈化消毒設備，其特征在于：所述蓋板(7011)的兩側分別與左支架(2)和右支架(3)之間通過螺栓連接，且蓋板(7011)的表面設有進氣口。

4.根據權利要求1所述的快拆式凈化消毒設備，其特征在于：所述第一凈化箱(701)、第二凈化箱(707)以及第三凈化箱(709)的側面均焊接有卡塊，且卡塊正對凹槽(4)的位置。

5.根據權利要求1所述的快拆式凈化消毒設備，其特征在于：所述初級過濾篩(706)位于下壓板(703)與上壓塊(704)之間。

6.根據權利要求1所述的快拆式凈化消毒設備，其特征在于：所述活性炭層(7010)設為蜂窩網狀。

技術總結
本技術涉及空氣凈化消毒技術領域，具體為快拆式凈化消毒設備，包括底座，所述底座的上表面分別焊接有左支架和右支架，所述左支架的正面設有凹槽，所述凹槽的頂部內嵌有第一彈簧，所述第一彈簧的一端焊接有鋼球，所述右支架的一側活動連接有凈化組件；所述凈化組件包括第一凈化箱，所述第一凈化箱的底部焊接有第二彈簧，所述第二彈簧的頂部焊接有下壓板，改良后的凈化消毒設備，通過將凈化組件分割成三層可單獨拆卸的結構，每一層可沿著右支架進行單獨轉動打開，便于快速更換設備內部配件，通過將初級過濾篩設為可拆卸的結構，按壓上壓塊，即可快速將初級過濾篩彈出，便于對初級過濾篩進行拆卸清潔。

技術研發人員：呂謙,李科
受保護的技術使用者：四川華信智創科技有限公司
技術研發日：20240410
技術公布日：2025/4/24
