本技術屬于阿格列汀加工，尤其涉及一種沸騰干燥裝置。

背景技術：

1、阿格列汀是一種口服抗高血糖藥物的主要成分，在臨床上，該化合物合成的藥物屬于二肽基肽酶-4(dpp-4)的選擇性抑制劑，具有抗糖尿病作用。中文別名有阿洛利停。

2、在對阿格列汀進行加工的過程中，需要使用到相應的沸騰干燥裝置對阿格列汀進行干燥處理，在使用沸騰干燥裝置對阿格列汀進行干燥時，可以很好的對阿格列汀進行干燥，但是，在實際的使用過程中卻存在能耗高的問題，沸騰干燥裝置內的排出的熱氣往往是直接進行排放，不能對熱氣中的熱能進行再利用，節能效果較差。

技術實現思路

1、本實用新型提供一種沸騰干燥裝置，旨在解決目前一些沸騰干燥裝置能耗高的問題。

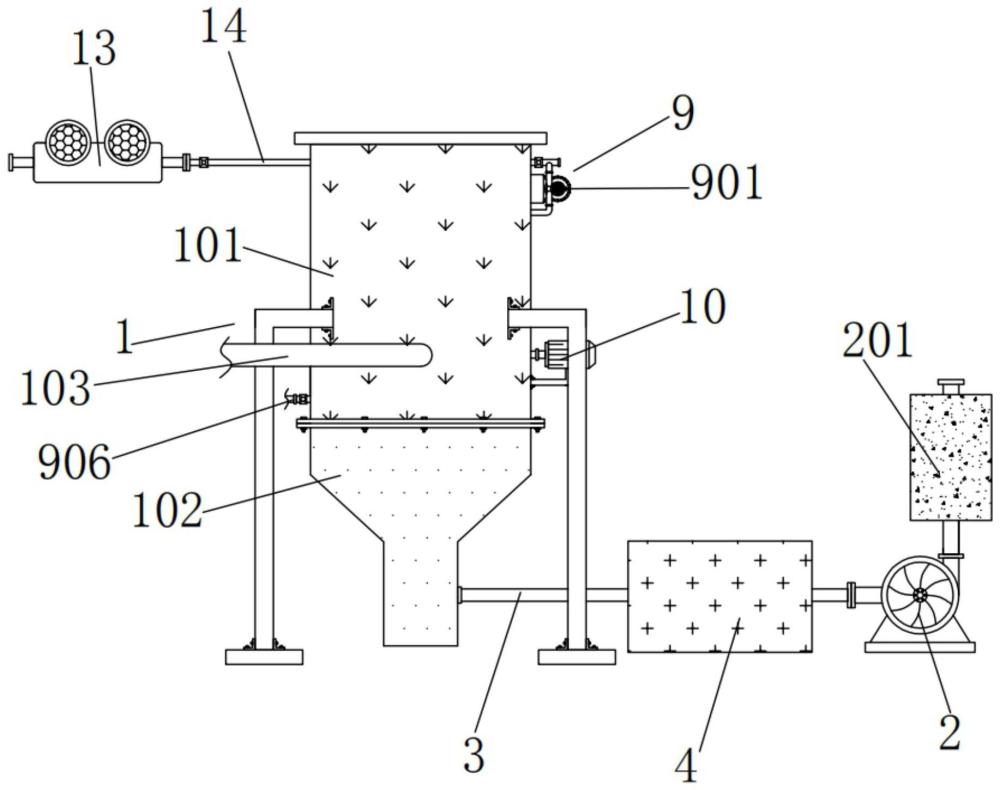

2、本實用新型是這樣實現的，一種沸騰干燥裝置，包括：用于對阿格列汀進行干燥處理的干燥箱，所述干燥箱包括上箱體和下箱體，所述上箱體和所述下箱體密封連接，且所述上箱體上設置有物料管；設置在所述干燥箱一側的鼓風機；設置在所述鼓風機的出風端上的連接管，且所述連接管和所述下箱體相連通；裝配在所述連接管上的加熱器；設置在所述下箱體上的送風管，所述送風管和所述連接管相連通；設置在所述下箱體上的分配閥板；設置在所述上箱體上的保溫板，所述保溫板用于對所述干燥箱內進行保溫；設置在所述上箱體頂部?jī)?nèi)壁上的多個過濾袋；設置在所述干燥箱上的熱能再利用機構，所述熱能再利用機構用于對所述干燥箱內排出的熱氣中的熱量進行再利用。

3、優選地，所述熱能再利用機構包括：裝配在所述上箱體一側的引風機；安裝在所述上箱體上的橫管，且所述橫管和所述引風機相連通；設置在所述上箱體上的多個豎管，多個所述豎管均和所述橫管相連通，且多個所述豎管分別延伸至多個所述過濾袋內；設置在所述引風機出風端上的彎管；開設有所述上箱體上的空腔，所述空腔和所述彎管相連通；設置在所述上箱體上的排氣管，所述排氣管和所述空腔相連通。

4、優選地，所述上箱體上設置有用于對所述干燥箱內的物料進行打散的打散機構，所述打散機構包括：裝配在所述上箱體一側外壁上的電機；轉動安裝在所述上箱體上的安裝軸，所述安裝軸的一端和所述電機的輸出軸固定連接；固定安裝在所述安裝軸上的多個打散板，且所述打散板上開設有多個通孔。

5、優選地，所述干燥箱的一側設置有用于對所述過濾袋上過濾的物料進行脈沖抖料的脈沖機構，所述脈沖機構包括：裝配在所述干燥箱一側的空氣壓縮機；設置在所述空氣壓縮機上的脈沖管，所述脈沖管和所述橫管相連通。

6、優選地，所述橫管和所述脈沖管上均設置有控制閥，所述控制閥用于對所述橫管和所述脈沖管進行控制操作。

7、優選地，所述上箱體和所述下箱體上均設置有法蘭，所述上箱體和所述下箱體通過法蘭進行連接，所述法蘭為凹凸面法蘭。

8、優選地，所述鼓風機的進風端設置有進風管，所述進風管上設置有過濾器，所述過濾器用于對空氣中的雜質進行過濾處理。

9、優選地，所述干燥箱的一側設置有控制器，所述控制器用于進行控制操作，所述保溫板的厚度設置不小于一百五十毫米。

10、與相關技術相比較，本實用新型提供的沸騰干燥裝置具有如下有益效果：

11、通過保溫板可以對干燥箱內進行很好的保溫，減少干燥箱內熱量的外泄，提高熱效率，在熱能再利用機構的作用下可以將帶有一定熱量的多余熱氣重新循環至上箱體上的空腔內，對干燥箱進行再次加熱，從而對上箱體上排出多余熱氣中的熱量進行很好的再利用，通過凹凸法蘭的設置，可以加強上箱體和下箱體之間連接的密封性，減少干燥箱內熱量的外泄，整個加工干燥過程中能夠有效地對阿格列汀進行干燥處理，滿足生產需求，同時可以對熱能進行再利用，可以降低能耗，提高節能效果。

技術特征：

1.一種沸騰干燥裝置，其特征在于，包括：

2.如權利要求1所述的沸騰干燥裝置，其特征在于，所述熱能再利用機構包括：

3.如權利要求1所述的沸騰干燥裝置，其特征在于，所述上箱體上設置有用于對所述干燥箱內的物料進行打散的打散機構，所述打散機構包括：

4.如權利要求2所述的沸騰干燥裝置，其特征在于，所述干燥箱的一側設置有用于對所述過濾袋上過濾的物料進行脈沖抖料的脈沖機構，所述脈沖機構包括：

5.如權利要求4所述的沸騰干燥裝置，其特征在于，所述橫管和所述脈沖管上均設置有控制閥，所述控制閥用于對所述橫管和所述脈沖管進行控制操作。

6.如權利要求1所述的沸騰干燥裝置，其特征在于，所述上箱體和所述下箱體上均設置有法蘭，所述上箱體和所述下箱體通過法蘭進行連接，所述法蘭為凹凸面法蘭。

7.如權利要求1所述的沸騰干燥裝置，其特征在于，所述鼓風機的進風端設置有進風管，所述進風管上設置有過濾器，所述過濾器用于對空氣中的雜質進行過濾處理。

8.如權利要求1所述的沸騰干燥裝置，其特征在于，所述干燥箱的一側設置有控制器，所述控制器用于進行控制操作，所述保溫板的厚度設置不小于一百五十毫米。

技術總結
本技術適用于阿格列汀加工技術領域，提供了一種沸騰干燥裝置，包括用于對阿格列汀進行干燥處理的干燥箱，所述干燥箱包括上箱體和下箱體，所述上箱體和所述下箱體密封連接，且所述上箱體上設置有物料管；設置在所述干燥箱一側的鼓風機；設置在所述鼓風機的出風端上的連接管，且所述連接管和所述下箱體相連通；裝配在所述連接管上的加熱器；設置在所述下箱體上的送風管，所述送風管和所述連接管相連通；設置在所述下箱體上的分配閥板；設置在所述上箱體上的保溫板，所述保溫板用于對所述干燥箱內進行保溫。本方案提供的沸騰干燥裝置可以很好的減少熱能的外泄，同時可以對熱能進行再利用，降低能耗，提高節能效果。

技術研發人員：支永剛,王亞軍,譚春蘭
受保護的技術使用者：成都諾維爾生物醫藥有限公司
技術研發日：20240412
技術公布日：2025/4/28
