本技術涉及空調排水，具體為一種空調末端排水結構。

背景技術：

1、眾所周知，空調冷凝水指的是空調室內機換熱器由于表面溫度低，房間空氣當中的水蒸氣凝結而成的水，從室內機蒸發器末端的集水盤流出，再通過冷凝管排出。

2、申請號為cn202322057625.9的專利公開了一種空調末端排水結構，包括集中排管，所述集中排管上設置有等距離分布的安裝組件，且安裝組件的一端均固定有接水箱，所述接水箱的一端中間位置固定有第一連接管，且第一連接管的頂部通過法蘭連接有排水軟管，所述集中排管靠近安裝組件底部的一側均固定有第二連接管，且接水箱的底部中間位置均固定有漏水管。

3、該裝置雖然起到了防止外物進入到排水結構中，但是該裝置的接水箱是封閉設置的，當浮力板使用一段時間自身的損耗達到需要維修或更換時，不便于進行更換，因此實用性不是很好，其次接水箱的下部長時間會積存一定量的水，當在不進行排水時，水中的雜質會沉積在接水箱的底部，并且附著在接水箱的側壁上，隨著時間的增加，雜質越來越多，會降低接水箱的儲水量，該裝置不便于清理接水箱里面的雜質，因此實用性不是很好，還有提升的空間。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種空調末端排水結構，其具有提高實用性的特點。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種空調末端排水結構，包括數個第一排水管，數個所述第一排水管的右部均貫穿連接有收集盒體，數個所述收集盒體的上部和下部均設置有卡槽，并且均卡接有密封墊，位于上部的數個所述密封墊的上部均設置有頂板，數個所述頂板上均設置有數個通孔，并且均貫穿連接有連接桿，數個所述連接桿的下部均設置有外螺紋，并且螺紋連接有浮力板，位于下部的數個所述密封墊的下部均設置有底板，數個所述底板的兩側分別設置有數個固定塊，數個所述頂板的兩側分別設置有數個固定塊，數個所述收集盒體的兩側分別設置有數個固定塊，數個所述固定塊均設置有第一螺紋孔，并且均螺紋連接有第一螺栓，數個所述底板的下部設置有第二排水管。

5、進一步的，數個所述第二排水管的右部均設置有排水軟管，數個所述排水軟管的右部貫穿連接有總排水管。

6、進一步的，數個所述浮力板的下部均設置有塞頭，數個所述塞頭均和相對應的第二排水管的上部呈阻塞設置。

7、進一步的，數個所述收集盒體的右部均設置有第一固定底座，數個所述第一固定底座的一端均和總排水管的外壁相貼合，數個所述第一固定底座的四周均設置有第二螺紋孔，并且均螺紋連接有第二螺栓。

8、優選的，所述總排水管的前部貼合放置有數個第二固定底座，數個第二固定底座的四周均設置有第二螺紋孔，并且均和相對應的第二螺栓螺紋連接。

9、優選的，數個所述收集盒體均由透明的材料制作而成。

10、(三)有益效果

11、與現有技術相比，本實用新型提供了一種空調末端排水結構，具備以下

12、有益效果：

13、該空調末端排水結構，當浮力板自身的損耗達到一定程度需要更換時，只需將頂板兩側的第一螺栓擰下，即可使頂板和收集盒體分離，此時可以將浮力板從收集盒體內取出，并將連接桿在浮力板上擰下，即可對浮力板進行更換，其次當收集盒體內沉積的雜質較多時，只需將底板兩側的第一螺栓擰下，即可將底板從收集盒體的下部取下，此時可以對收集盒體的側壁和底板的頂部進行清潔，從而提高了一定的實用性。

技術特征：

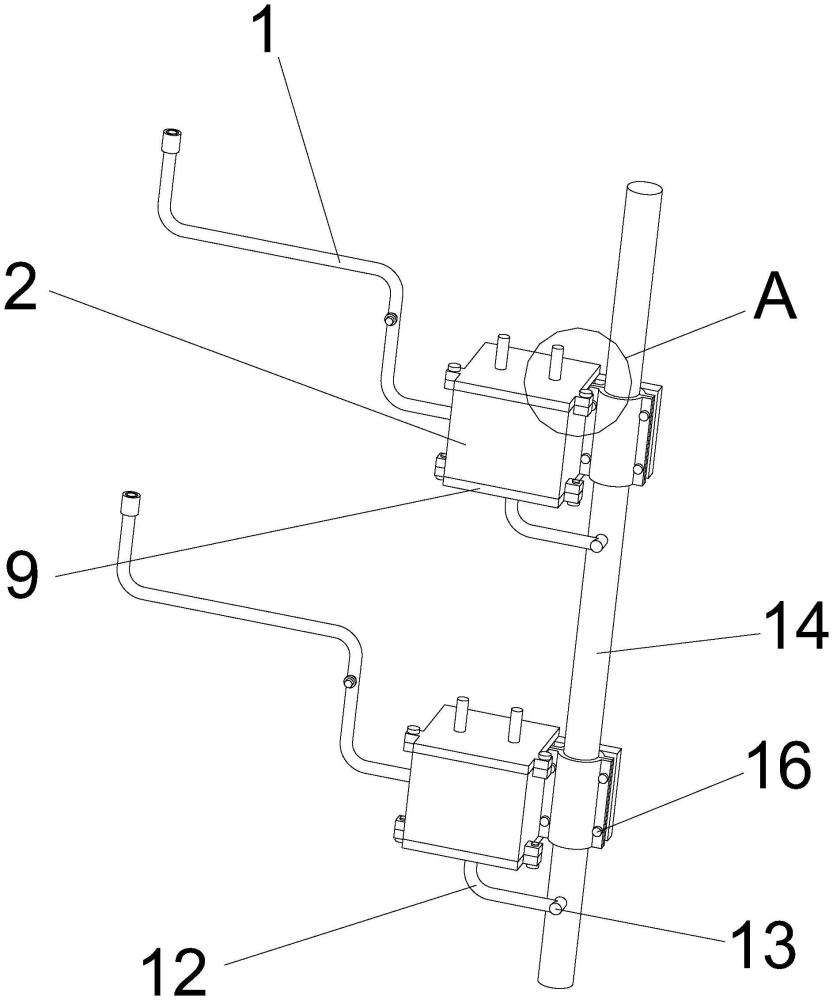

1.一種空調末端排水結構，包括數個第一排水管(1)，其特征在于：數個所述第一排水管(1)的右部均貫穿連接有收集盒體(2)，數個所述收集盒體(2)的上部和下部均設置有卡槽(3)，并且均卡接有密封墊(4)，位于上部的數個所述密封墊(4)的上部均設置有頂板(5)，數個所述頂板(5)上均設置有數個通孔(6)，并且均貫穿連接有連接桿(7)，數個所述連接桿(7)的下部均設置有外螺紋，并且螺紋連接有浮力板(8)，位于下部的數個所述密封墊(4)的下部均設置有底板(9)，數個所述底板(9)的兩側分別設置有數個固定塊(10)，數個所述頂板(5)的兩側分別設置有數個固定塊(10)，數個所述收集盒體(2)的兩側分別設置有數個固定塊(10)，數個所述固定塊(10)均設置有第一螺紋孔，并且均螺紋連接有第一螺栓(11)，數個所述底板(9)的下部設置有第二排水管(12)。

2.根據權利要求1所述的一種空調末端排水結構，其特征在于：數個所述第二排水管(12)的右部均設置有排水軟管(13)，數個所述排水軟管(13)的右部貫穿連接有總排水管(14)。

3.根據權利要求2所述的一種空調末端排水結構，其特征在于：數個所述浮力板(8)的下部均設置有塞頭(18)，數個所述塞頭(18)均和相對應的第二排水管(12)的上部呈阻塞設置。

4.根據權利要求3所述的一種空調末端排水結構，其特征在于：數個所述收集盒體(2)的右部均設置有第一固定底座(15)，數個所述第一固定底座(15)的一端均和總排水管(14)的外壁相貼合，數個所述第一固定底座(15)的四周均設置有第二螺紋孔，并且均螺紋連接有第二螺栓(16)。

5.根據權利要求4所述的一種空調末端排水結構，其特征在于：所述總排水管(14)的前部貼合放置有數個第二固定底座(17)，數個第二固定底座(17)的四周均設置有第二螺紋孔，并且均和相對應的第二螺栓(16)螺紋連接。

6.根據權利要求1所述的一種空調末端排水結構，其特征在于：數個所述收集盒體(2)均由透明的材料制作而成。

技術總結
本技術涉及空調排水技術領域，具體為一種空調末端排水結構，其具有提高實用性的特點，包括數個第一排水管，數個第一排水管的右部均貫穿連接有收集盒體，數個收集盒體的上部和下部均設置有卡槽，并且均卡接有密封墊，位于上部的數個密封墊的上部均設置有頂板，數個頂板上均設置有數個通孔，并且均貫穿連接有連接桿，數個連接桿的下部均設置有外螺紋，并且螺紋連接有浮力板，位于下部的數個密封墊的下部均設置有底板，數個底板的兩側分別設置有數個固定塊，數個頂板的兩側分別設置有數個固定塊，數個收集盒體的兩側分別設置有數個固定塊，數個固定塊均設置有第一螺紋孔，并且均螺紋連接有第一螺栓。

技術研發人員：趙玉文,趙金標,樊華
受保護的技術使用者：青島中盛環境科技有限公司
技術研發日：20240628
技術公布日：2025/4/28
