本發明涉及噴涂設備，具體為一種工業產品色彩噴涂裝置。

背景技術：

1、在工業生產領域，產品的色彩噴涂工序對于提升產品外觀品質及市場競爭力至關重要，從汽車、家電到各類消費電子產品，色彩噴涂不僅賦予產品美觀的外表，還在一定程度上起到保護產品的作用，隨著工業制造技術的發展，市場對于產品外觀的精細化、個性化需求日益增長，這對工業產品色彩噴涂裝置及相關技術提出了更高的要求。

2、當前，在工業產品色彩噴涂過程中，針對產品特定部位無需噴涂的情況，普遍采用借助外部物體進行遮擋的方式，然而，使用外部物體遮擋難以保證遮擋的精準度和穩定性，由于產品形狀各異，遮擋物在粘貼或放置過程中可能出現位置偏差，導致部分不需要噴涂的區域仍被噴上顏色，影響產品質量，此外，在噴涂過程中，由于噴槍的沖擊力、氣流等因素，遮擋物可能會發生移位或脫落，同樣會造成噴涂失誤。

技術實現思路

1、本發明的目的在于提供一種工業產品色彩噴涂裝置，以解決上述背景技術中提出的問題。

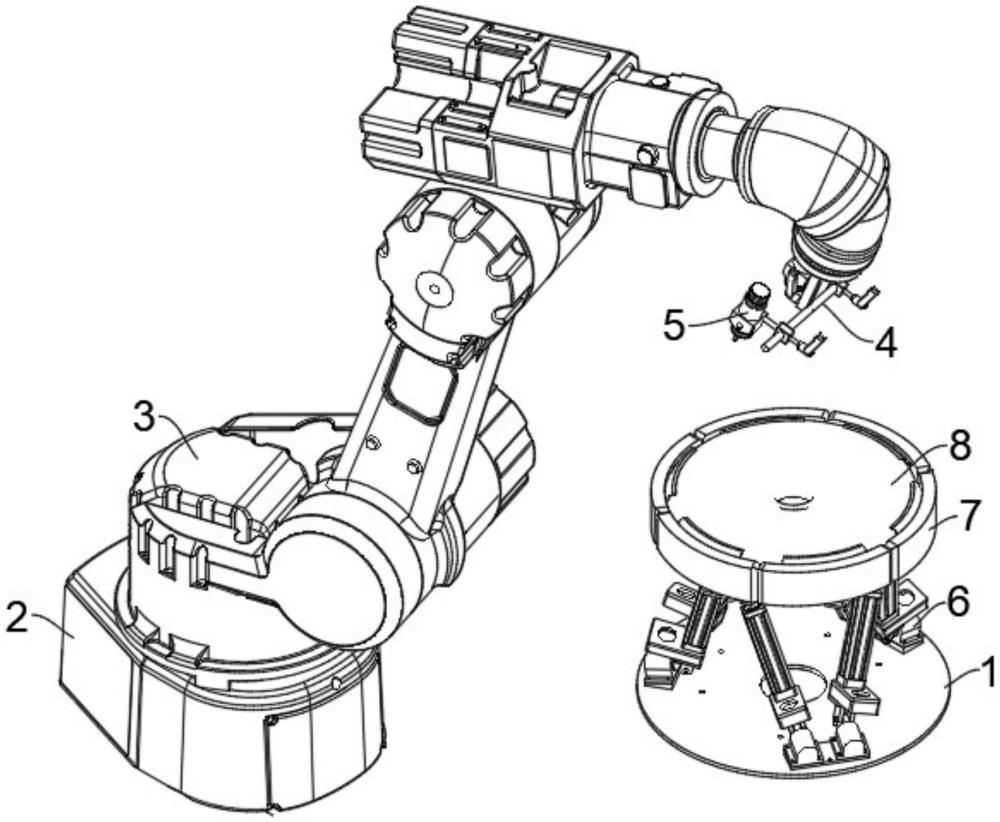

2、為解決上述技術問題，本發明提供的一種工業產品色彩噴涂裝置，包括：

3、用于放置產品的噴涂臺以及用于對產品進行噴涂的噴涂組件；

4、所述涂裝臺包括底板以及可調節設置在其上的定位組件，所述定位組件包括定位盤，所述定位盤內部開設有儲液槽，所述定位盤頂面開設有向下延伸并與儲液槽連通的第一水孔，在儲液槽的內部可調節設置有以對第一水孔封堵的閥板；

5、在所述定位盤頂面設置完全覆蓋于其上的密封柔性膜，所述密封柔性膜的內部填充有填料，在填料的內部還繞設有電熱絲，在所述填料受熱時硬度增大，濕潤時柔軟可形變；

6、在所述定位盤的內部還設置有蓄電池，所述電熱絲與蓄電池電性連接。

7、進一步地，所述密封柔性膜呈圓環狀結構，所述密封柔性膜的內圈與定位盤頂面的內圈固定，所述密封柔性膜的外圈與定位盤頂面的外圈固定。

8、進一步地，所述電熱絲設置有多條，多條電熱絲呈螺旋繞設在密封柔性膜的內部，且所述填料包覆于電熱絲的外部。

9、進一步地，所述密封柔性膜罩設在第一水孔的外部，其內腔與第一水孔連通。

10、進一步地，所述電熱絲由具有形狀記憶特性的鎳鈦合金材料制成，在所述電熱絲被彎折至特定角度或形狀后，保持該彎折狀態且不會回彈至初始狀態。

11、進一步地，所述閥板與儲液槽相適配，在所述閥板上開設有與第一水孔連通的第二水孔，在閥板的底面安裝有磁條，在儲液槽的內底壁上安裝有電磁鐵，所述電磁鐵與蓄電池電性連接，在所述電磁鐵處于通電狀態時所述磁條與電磁鐵磁性相吸，以驅動閥板在儲液槽內部轉動，使第二水孔與第一水孔錯開。

12、進一步地，所述定位盤的內部開設有傳動腔，所述傳動腔的內部還設置有多個沿其周向等距分布的傳動齒條，所述傳動齒條可沿所述定位盤徑向滑動，且所述傳動齒條延伸至定位盤外部的一端連接有擴展板，在擴展板的內側壁上連接有連接帶，所述連接帶遠離擴展板的一側與密封柔性膜相連。

13、進一步地，所述傳動腔的內部轉動安裝有主動齒輪，所述傳動腔的內部還轉動安裝有與傳動齒條嚙合連接的從動齒輪，所主動齒輪與傳動腔嚙合連接，所述定位盤的底面設置有用于驅動主動齒輪轉動的驅動電機。

14、進一步地，所述底板的頂面設置有調節機構，所述定位組件通過調節機構與底板相連，所述調節機構包括，

15、多個下連接座，呈圓周陣列連接于底板頂面，在其上鉸接有伸縮氣缸，在伸縮氣缸的頂面鉸接上連接座，兩相連的所述上連接座軸線延伸方向相互遠離，各所述伸縮氣缸在遠離下連接座的一端均轉動連接上連接座；

16、承載板，平行設置于底板的上部，且所述上連接座固定在其底面。

17、進一步地，所述噴涂組件包括，

18、底板，為整個噴涂組件提供支撐和安裝基礎；

19、機械臂，連接于底板上，且所述機械臂在底板的支撐下進行多角度的運動，以調整噴涂位置和角度；

20、涂料管，與所述機械臂相連，用于輸送涂料；

21、噴涂噴頭，設置在基座的端部，且與涂料管連通，涂料通過涂料管輸送至噴涂噴頭，并由其噴出，以對產品噴涂。

22、與現有技術相比，本發明的有益效果是：

23、1、本發明，密封柔性膜覆蓋與產品的外部，并利用電熱絲的柔性可形變，可使密封柔性膜覆蓋于不需要噴涂的區域，在定位完成后，通過蓄電池對電熱絲通電，填料受熱硬化，可對產品起到一定的支撐和輔助定位作用，當噴涂完成后通過控制閥板的位置，可調節儲液槽內液體的流出情況，液體與填料接觸可使其軟化，進而方便將產品取下。

24、2、本發明，通過驅動電機、主動齒輪、從動齒輪和傳動齒條的傳動，實現了擴展板的徑向運動，進而通過連接帶帶動密封柔性膜變形，使得密封柔性膜可以根據產品的大小和形狀進行相應的調整，擴大了該裝置對不同尺寸產品的適應性，提高了裝置的通用性。

技術特征：

1.一種工業產品色彩噴涂裝置，其特征在于，包括：

2.如權利要求1所述的一種工業產品色彩噴涂裝置，其特征在于：所述密封柔性膜(8)呈圓環狀結構，所述密封柔性膜(8)的內圈與定位盤(71)頂面的內圈固定，所述密封柔性膜(8)的外圈與定位盤(71)頂面的外圈固定。

3.如權利要求1所述的一種工業產品色彩噴涂裝置，其特征在于：所述電熱絲(82)設置有多條，多條電熱絲(82)呈螺旋繞設在密封柔性膜(8)的內部，且所述填料(81)包覆于電熱絲(82)的外部。

4.如權利要求1所述的一種工業產品色彩噴涂裝置，其特征在于：所述密封柔性膜(8)罩設在第一水孔(79)的外部，其內腔與第一水孔(79)連通。

5.如權利要求1所述的一種工業產品色彩噴涂裝置，其特征在于：所述電熱絲(82)由具有形狀記憶特性的鎳鈦合金材料制成，在所述電熱絲(82)被彎折至特定角度或形狀后，保持該彎折狀態且不會回彈至初始狀態。

6.如權利要求1所述的一種工業產品色彩噴涂裝置，其特征在于：所述閥板(710)與儲液槽(714)相適配，在所述閥板(710)上開設有與第一水孔(79)連通的第二水孔(711)，在閥板(710)的底面安裝有磁條(712)，在儲液槽(714)的內底壁上安裝有電磁鐵(713)，所述電磁鐵(713)與蓄電池(9)電性連接，在所述電磁鐵(713)處于通電狀態時所述磁條(712)與電磁鐵(713)磁性相吸，以驅動閥板(710)在儲液槽(714)內部轉動，使第二水孔(711)與第一水孔(79)錯開。

7.如權利要求1所述的一種工業產品色彩噴涂裝置，其特征在于：所述定位盤(71)的內部開設有傳動腔(72)，所述傳動腔(72)的內部還設置有多個沿其周向等距分布的傳動齒條(75)，所述傳動齒條(75)可沿所述定位盤(71)徑向滑動，且所述傳動齒條(75)延伸至定位盤(71)外部的一端連接有擴展板(77)，在擴展板(77)的內側壁上連接有連接帶(78)，所述連接帶(78)遠離擴展板(77)的一側與密封柔性膜(8)相連。

8.如權利要求7所述的一種工業產品色彩噴涂裝置，其特征在于：所述傳動腔(72)的內部轉動安裝有主動齒輪(73)，所述傳動腔(72)的內部還轉動安裝有與傳動齒條(75)嚙合連接的從動齒輪(76)，所主動齒輪(73)與傳動腔(72)嚙合連接，所述定位盤(71)的底面設置有用于驅動主動齒輪(73)轉動的驅動電機(74)。

9.如權利要求1所述的一種工業產品色彩噴涂裝置，其特征在于：所述底板(1)的頂面設置有調節機構(6)，所述定位組件(7)通過調節機構(6)與底板(1)相連，所述調節機構(6)包括，

10.如權利要求1所述的一種工業產品色彩噴涂裝置，其特征在于：所述噴涂組件包括，

技術總結
本發明公開了一種工業產品色彩噴涂裝置，涉及噴涂設備技術領域，包括：用于放置產品的噴涂臺以及用于對產品進行噴涂的噴涂組件；所述涂裝臺包括底板以及可調節設置在其上的定位組件，所述定位組件包括定位盤，所述定位盤內部開設有儲液槽，所述定位盤頂面開設有向下延伸并與儲液槽連通的第一水孔，在儲液槽的內部可調節設置有以對第一水孔封堵的閥板；在所述定位盤頂面設置完全覆蓋于其上的密封柔性膜，所述密封柔性膜的內部填充有填料，在填料的內部還繞設有電熱絲。本發明通過密封柔性膜的變形和硬度調節，可對產品特定部位實現更精準、穩定的遮擋，避免因遮擋物位置偏差、移位或脫落造成的噴涂失誤，提升產品質量。

技術研發人員：祝燕琴,金晏,谷娟
受保護的技術使用者：常州工程職業技術學院
技術研發日：
技術公布日：2025/4/28
