本技術涉及冶煉爐高溫監控，具體為一種冶煉爐高溫監控裝置。

背景技術：

1、冶煉爐指熔化鐵礦石的煉爐，如熔化赤鐵礦或磁鐵礦，使之變成生鐵，這種爐體是耐火材料襯里的高大柱形結構，從頂端填入選洗礦石、焦炭和溶劑(溶劑通常為石灰石)，在對于冶煉爐的溫度進行監控時，需要使用到高溫監控裝置，然而在對于高溫監控裝置使用時，可能會導致冶煉時產生的灰塵或者凝結的水滴站在高溫監控裝置的鏡片上，從而可能影響高溫監控裝置的使用。

技術實現思路

1、(一)解決的技術問題

2、本實用新型的目的在于提供一種冶煉爐高溫監控裝置，以解決上述背景技術中提出不便于對高溫監控裝置鏡面清潔的問題。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種冶煉爐高溫監控裝置，包括高溫監控機構，所述高溫監控機構外設置有傳動組件，且傳動組件設置有清潔組件，所述清潔組件包括有固定塊，且固定塊的背面轉動連接有絲桿，且絲桿外螺紋連接有清潔架，所述清潔架的一側卡合連接有清潔棉，所述絲桿下固定連接有滑桿一，且滑桿一外套接有滑塊，且滑塊下卡合連接有復位彈簧，所述固定塊的正面固定連接有滑桿二，且滑桿二外與清潔架滑動連接，所述滑桿二沿固定塊的中心與絲桿相對設置，所述高溫監控機構外連接有散熱組件。

5、優選的，所述復位彈簧下與固定塊卡合連接，所述滑桿一下與固定塊轉動連接，所述滑塊沿固定塊的中心對稱設置有兩個。

6、優選的，所述高溫監控機構包括有保護外殼，且保護外殼內卡合連接有高溫監控主體，所述保護外殼下固定連接有安裝架，且安裝架外開設有安裝孔。

7、優選的，所述固定塊的一側與安裝孔固定連接，所述傳動組件包括有伺服電機，且伺服電機下卡合連接有同步輪一，所述同步輪一內嚙合連接有同步帶。

8、優選的，所述同步帶的一端嚙合連接有同步輪二，且同步輪二下與固定塊轉動連接，所述同步輪二與絲桿卡合連接，通過設置有同步帶和同步輪二，從而便于將伺服電機的動力進行傳輸。

9、優選的，所述散熱組件包括有導熱管，且導熱管內與高溫監控主體套接，所述導熱管的一端法蘭連接有輸送軟管，且導熱管的另一端法蘭連接有水泵。

10、優選的，所述水泵下卡合連接有存儲槽，所述存儲槽的一側焊接有收集槽，所述收集槽上卡合連接有循環泵，且循環泵一端與存儲槽卡合連接，所述循環泵下與安裝架固定連接，通過設置有導熱管，當水泵將存儲槽內的冷卻液注入到導熱管內，從而達到冷卻的功能。

11、優選的，所述保護外殼的一側開設有散熱孔，所述保護外殼外固定連接有散熱扇，且散熱扇上卡合連接有同步輪一，通過設置有散熱扇和散熱孔，當散熱扇運行時，使得散熱扇將保護外殼內的熱空氣通過散熱孔排出。

12、與現有技術相比，本實用新型的有益效果是：

13、1、該冶煉爐高溫監控裝置，通過設置固定塊、絲桿、清潔架、清潔棉、滑桿一、滑塊、復位彈簧和滑桿二，當同步輪二轉動時，使得同步輪二帶動絲桿轉動，從而使清潔架沿絲桿和滑桿二移動，并帶動清潔棉對高溫監控主體鏡面進行清潔，當清潔架與滑塊搭接時，持續轉動絲桿，使得清潔架推動滑塊沿滑桿一移動，并對復位彈簧進行壓縮，從而保證高溫監控主體的使用，同時便于對高溫監控主體鏡面進行清潔，防止鏡面有灰塵或者水汽粘接；

14、2、該冶煉爐高溫監控裝置，通過設置同步輪一、導熱管、存儲槽、收集槽、散熱孔和散熱扇，當同步輪一轉動時，使得同步輪一帶動散熱扇轉動，使得散熱扇對導熱管表面進行散熱，并使保護外殼內的熱空氣從散熱孔內排出，同時啟動存儲槽，使得存儲槽從收集槽內抽取冷卻液，并輸送到導熱管內，使得導熱管對高溫監控主體表面進行散熱，防止高溫監控裝置溫度過高，保證了高溫監控裝置的使用壽命，提高散熱效果。

技術特征：

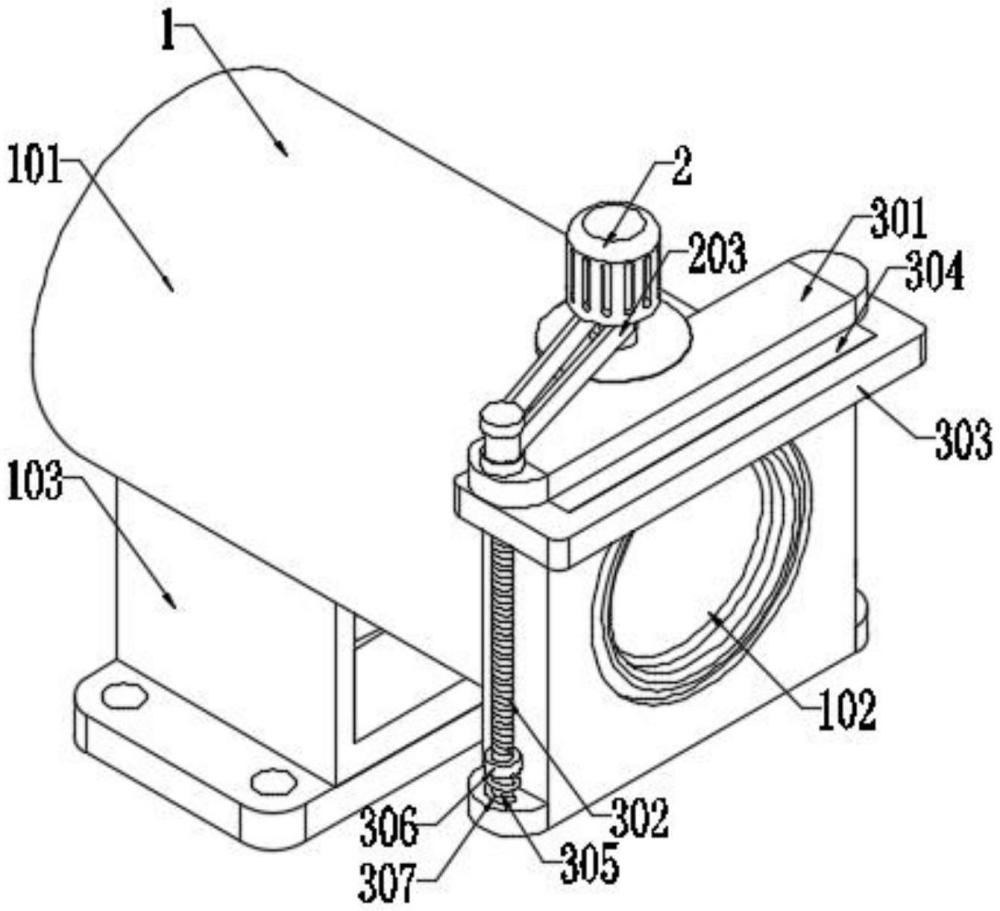

1.一種冶煉爐高溫監控裝置，包括高溫監控機構(1)，其特征在于：所述高溫監控機構(1)外設置有傳動組件(2)，且傳動組件(2)設置有清潔組件(3)，所述清潔組件(3)包括有固定塊(301)，且固定塊(301)的背面轉動連接有絲桿(302)，且絲桿(302)外螺紋連接有清潔架(303)，所述清潔架(303)的一側卡合連接有清潔棉(304)，所述絲桿(302)下固定連接有滑桿一(305)，且滑桿一(305)外套接有滑塊(306)，且滑塊(306)下卡合連接有復位彈簧(307)，所述固定塊(301)的正面固定連接有滑桿二(308)，且滑桿二(308)外與清潔架(303)滑動連接，所述滑桿二(308)沿固定塊(301)的中心與絲桿(302)相對設置，所述高溫監控機構(1)外連接有散熱組件(4)。

2.根據權利要求1所述的一種冶煉爐高溫監控裝置，其特征在于：所述復位彈簧(307)下與固定塊(301)卡合連接，所述滑桿一(305)下與固定塊(301)轉動連接，所述滑塊(306)沿固定塊(301)的中心對稱設置有兩個。

3.根據權利要求1所述的一種冶煉爐高溫監控裝置，其特征在于：所述高溫監控機構(1)包括有保護外殼(101)，且保護外殼(101)內卡合連接有高溫監控主體(102)，所述保護外殼(101)下固定連接有安裝架(103)，且安裝架(103)外開設有安裝孔(104)。

4.根據權利要求3所述的一種冶煉爐高溫監控裝置，其特征在于：所述固定塊(301)的一側與安裝孔(104)固定連接，所述傳動組件(2)包括有伺服電機(201)，且伺服電機(201)下卡合連接有同步輪一(202)，所述同步輪一(202)內嚙合連接有同步帶(203)。

5.根據權利要求4所述的一種冶煉爐高溫監控裝置，其特征在于：所述同步帶(203)的一端嚙合連接有同步輪二(204)，且同步輪二(204)下與固定塊(301)轉動連接，所述同步輪二(204)與絲桿(302)卡合連接。

6.根據權利要求4所述的一種冶煉爐高溫監控裝置，其特征在于：所述散熱組件(4)包括有導熱管(401)，且導熱管(401)內與高溫監控主體(102)套接，所述導熱管(401)的一端法蘭連接有輸送軟管(402)，且導熱管(401)的另一端法蘭連接有水泵(403)。

7.根據權利要求6所述的一種冶煉爐高溫監控裝置，其特征在于：所述水泵(403)下卡合連接有存儲槽(404)，所述存儲槽(404)的一側焊接有收集槽(405)，所述收集槽(405)上卡合連接有循環泵(406)，且循環泵(406)一端與存儲槽(404)卡合連接，所述循環泵(406)下與安裝架(103)固定連接。

8.根據權利要求7所述的一種冶煉爐高溫監控裝置，其特征在于：所述保護外殼(101)的一側開設有散熱孔(407)，所述保護外殼(101)外固定連接有散熱扇(408)，且散熱扇(408)上卡合連接有同步輪一(202)。

技術總結
本技術涉及冶煉爐高溫監控技術領域，且公開了一種冶煉爐高溫監控裝置，包括高溫監控機構，所述高溫監控機構外設置有傳動組件，且傳動組件設置有清潔組件，所述清潔組件包括有固定塊，且固定塊的背面轉動連接有絲桿，且絲桿外螺紋連接有清潔架，所述清潔架的一側卡合連接有清潔棉，所述絲桿下固定連接有滑桿一，且滑桿一外套接有滑塊，且滑塊下卡合連接有復位彈簧。該冶煉爐高溫監控裝置，并帶動清潔棉對高溫監控主體鏡面進行清潔，當清潔架與滑塊搭接時，持續轉動絲桿，使得清潔架推動滑塊沿滑桿一移動，并對復位彈簧進行壓縮，從而保證高溫監控主體的使用，同時便于對高溫監控主體鏡面進行清潔，防止鏡面有灰塵或者水汽粘接。

技術研發人員：于源澆
受保護的技術使用者：鄭州市寶湛新材料有限公司
技術研發日：20240715
技術公布日：2025/4/28
