本技術涉及一種氣體導流裝置及暖風機。

背景技術：

1、目前，一般的換熱設備(如暖風機)的出風口只能朝向某一方向吹出，與室內空氣換熱的效率較低，不利于快速制冷或者制熱。對于暖風機而言，暖風機的出風方向呈水平方向，熱空氣具有向上流動的趨勢，致使靠近地面的空間內氣溫較低，用戶的腳部得不到及時取暖，影響用戶的使用體驗，為此，在相關技術中，通常需要利用轉動支架來調整暖風機的仰俯角度，致使暖風機的結構復雜化，而且覆蓋的面積也較小而不利于熱量向外散發。

技術實現思路

1、本實用新型旨在至少解決現有技術中存在的技術問題之一。為此，本實用新型的目的之一在于提出一種能夠周向地傾斜向下出風以利于用戶快速取暖，提升熱交換效率；目的之二在于提出一種具有以上氣體導流裝置的暖風機。

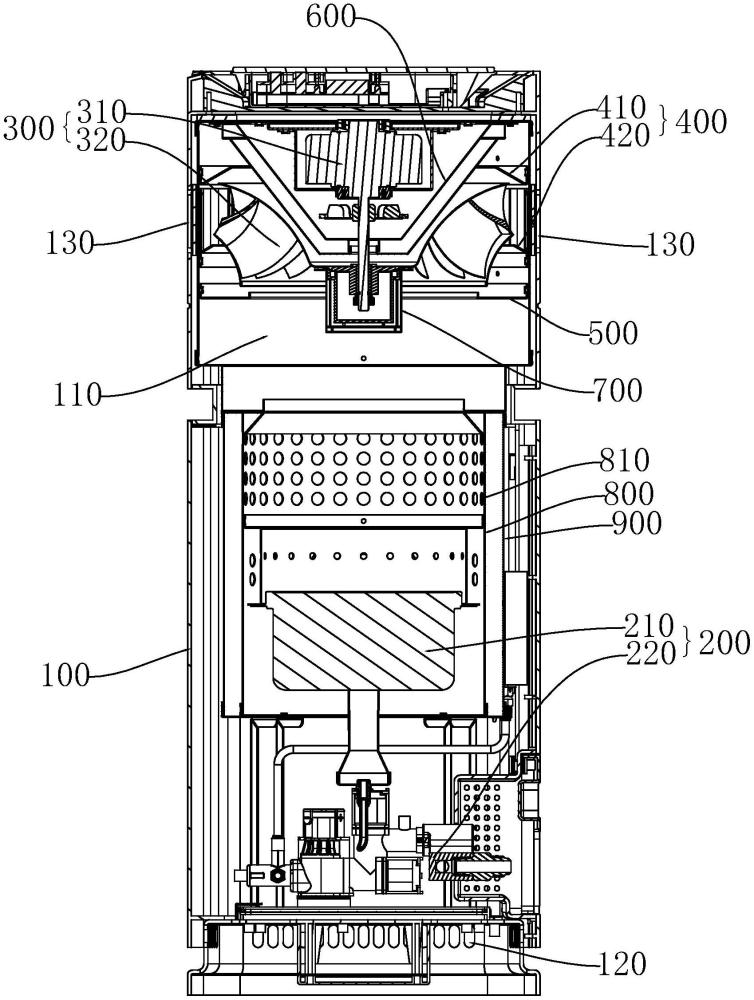

2、根據本實用新型第一方面實施例的一種氣體導流裝置，包括：電器主體，其內設有氣體腔室，所述電器主體設有與所述氣體腔室相連通的進氣口和排氣口，所述排氣口繞所述電器主體的周向分布于所述電器主體的中部或者上部；加熱組件，設于所述氣體腔室之內；風機組件，設于所述電器主體，用于驅使外部氣流依次經過所述進氣口、所述加熱組件和所述排氣口；環形導風組件，設于所述風機組件的輸出端與所述排氣口之間，用于驅使氣流傾斜向下地朝向所述排氣口的各個位置輸出。

3、根據本實用新型實施例的氣體導流裝置，至少具有如下有益效果：

4、以上結構的氣體導流裝置利用風機組件驅使外部氣流從進氣口進入后經過加熱組件，氣體被加熱后通過環形導風組件，在環形導風組件的引導下形成傾斜向下地吹向排氣口的各個位置的氣流，從而實現繞電器主體的圓周方向傾斜向下地出風，熱氣流吹向低處后能夠上升以有利于用戶快速取暖，也提升了與室內空氣的熱交換效率。

5、在本實用新型的一些實施例中，所述環形導風組件包括上下間隔分布的第一環形導流板和第二環形導流板，所述第一環形導流板、所述第二環形導流板的內周邊沿朝向外周邊沿均傾斜向下設置，所述第一環形導流板的外周邊沿位于所述排氣口的上邊緣，所述第二環形導流板的外周邊沿位于所述排氣口的下邊緣。

6、在本實用新型的一些實施例中，所述氣體腔室的內壁安裝有位于所述第二環形導流板的下方的環形擋板，所述風機組件包括電機和連接于所述電機的輸出軸上的葉輪，所述葉輪位于所述環形擋板與所述第一環形導流板之間，所述葉輪的輸入端朝向所述環形擋板的中間通孔，所述葉輪的輸出端朝向所述第一環形導流板與所述第二環形導流板之間的區域。

7、在本實用新型的一些實施例中，所述電機的輸出軸沿豎直方向布置，所述葉輪包括繞所述電機的輸出軸圓周布置并呈下小上大的喇叭狀的第一弧形壁板和第二弧形壁板，所述第二弧形壁板間隔設于所述第一弧形壁板的外周，所述第二弧形壁板與所述第一弧形壁板之間通過多片間隔布置的驅動葉片相連，相鄰兩片所述驅動葉片之間限定出通道單元，所述通道單元將所述氣體腔室和所述環形導風組件連通。

8、在本實用新型的一些實施例中，在豎直方向的投影上，所述第一弧形壁板的上邊沿位于所述第一環形導流板的正下方，和/或，所述第二弧形壁板的上邊沿位于所述第二環形導流板的正上方，以使從所述通道單元輸出的氣流能夠沿著所述第一弧形壁板或者第二弧形壁板的內壁流動至所述排氣口。

9、在本實用新型的一些實施例中，所述第一弧形壁板的下邊沿與所述第二弧形壁板的下邊沿之間的間隙大于所述第一弧形壁板的上邊沿與所述第二弧形壁板的上邊沿之間的間隙，在豎直方向的投影上，所述第二弧形壁板的下邊沿位于所述環形擋板的正上方。

10、在本實用新型的一些實施例中，所述電器主體設有將所述電機包裹在內的隔熱套，所述隔熱套設有供所述電機的輸出軸伸出的軸孔，所述電機的輸出軸伸出于所述軸孔的一端穿設于所述葉輪，所述葉輪上安裝有罩設于所述電機的輸出軸的端部的隔熱筒。

11、在本實用新型的一些實施例中，所述隔熱套和所述隔熱筒均為雙層殼體。

12、在本實用新型的一些實施例中，所述加熱組件包括燃燒器和與所述燃燒器相連的燃氣閥機構，所述氣體腔室的內部設有罩設于所述燃燒器的外部的第一罩殼和罩設于所述第一罩殼外部的第二罩殼，所述第二罩殼與所述第一罩殼之間限定出將所述進氣口和所述風機組件的輸入端相連通的進氣風道，所述第一罩殼的外周壁布滿與所述進氣風道相連通的混氣孔。

13、根據本實用新型第二方面實施例的一種暖風機，包括上述任一技術方案的氣體導流裝置；該暖風機實現了在圓周方向傾斜向下地出風的功能，熱氣流吹向低處后能夠上升以有利于用戶快速取暖，也提升了與室內空氣的熱交換效率。

14、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

1.一種氣體導流裝置，其特征在于，包括：

2.根據權利要求1所述的一種氣體導流裝置，其特征在于：

3.根據權利要求2所述的一種氣體導流裝置，其特征在于：

4.根據權利要求3所述的一種氣體導流裝置，其特征在于：

5.根據權利要求4所述的一種氣體導流裝置，其特征在于：

6.根據權利要求4所述的一種氣體導流裝置，其特征在于：

7.根據權利要求3所述的一種氣體導流裝置，其特征在于：

8.根據權利要求7所述的一種氣體導流裝置，其特征在于：

9.根據權利要求1所述的一種氣體導流裝置，其特征在于：

10.一種暖風機，其特征在于，包括根據權利要求1-9任一項所述的一種氣體導流裝置。

技術總結
本技術公開了一種氣體導流裝置及暖風機，均包括：電器主體，其內設有氣體腔室，電器主體設有與氣體腔室相連通的進氣口和排氣口，排氣口繞電器主體的周向分布于電器主體的中部或者上部；加熱組件，設于氣體腔室之內；風機組件，設于電器主體，用于驅使外部氣流依次經過進氣口、加熱組件和排氣口；環形導風組件，設于風機組件的輸出端與排氣口之間，用于驅使氣流傾斜向下地朝向排氣口的各個位置輸出。以上結構的氣體導流裝置及暖風機實現了繞電器主體的圓周方向傾斜向下地出風，熱氣流吹向低處后能夠上升以有利于用戶快速取暖，也提升了與室內空氣的熱交換效率。

技術研發人員：謝孟揚,張湘杰,李炳盛
受保護的技術使用者：中山百得廚衛有限公司
技術研發日：20240723
技術公布日：2025/4/28
