本技術涉及陶瓷燒結，具體為一種生物陶瓷加工用燒結裝置。

背景技術：

1、生物陶瓷是指用作特定的生物或生理功能的一類陶瓷材料，即直接用于人體或與人體直接相關的生物、醫用、生物化學等的陶瓷材料，生物陶瓷在加工過程中，需要經過壓模成所需要的形狀，再進行燒結成型。

2、公告號為cn218034376u的一種用于陶瓷加工的燒結裝置，屬于陶瓷燒結裝置技術領域，包括燒結爐，燒結爐包括爐壁、底板與頂板，爐壁的一側開設有開口，爐壁的中部開設有放置槽，且放置槽的上下端穿透到底板和頂板內側，底板與頂板的內側位于開口處均開設有滑槽，開口處滑槽內滑動連接有兩個門板，且門板與放置槽之間相互配合設置，爐壁內壁安裝有多個導熱棒，燒結爐內轉動連接有放置機構，該陶瓷燒結裝置，門板通過滑槽可移動到放置槽內，這樣在打開燒結爐時，門板不會占用更多空間，可以節省更大的空間給燒結工進行其他的陶瓷加工工作，通過可旋轉的放置機構來放置陶瓷坯體，這樣在燒結陶瓷時，使陶瓷坯體受熱更加的均勻，燒制出的陶瓷會更加的漂亮完美，但現有的生物陶瓷燒結裝置在燒結過程中存在受熱不均勻的問題，導致生物陶瓷的質量受到影響，此外，燒結后的生物陶瓷溫度較高，取出時易導致燙傷，且降溫過程緩慢，影響生產效率，為此我們提出了一種生物陶瓷加工用燒結裝置。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種生物陶瓷加工用燒結裝置，解決了上述的問題。

3、(二)技術方案

4、為實現上述所述目的，本實用新型提供如下技術方案：一種生物陶瓷加工用燒結裝置，包括安裝板，安裝板的側端安裝底板，底板的中心處安裝燒結爐，還包括：

5、優選的，夾持爪，安裝板的表面安裝滑塊，滑塊靠外一面兩端設置塊槽，塊槽的內部設置短螺紋管，短螺紋管的一端貫穿滑塊的表面與二號電機相連接，且短螺紋管的表面設置夾持爪；

6、用于驅動夾持爪左右移動的結構，其至少包括一組螺紋轉動結構；

7、用于驅動中心軸旋轉的結構，其至少包括一組齒輪轉動結構。

8、優選的，所述安裝板的內部安裝螺紋管，螺紋管的上端突出安裝板的表面與一號電機相連接，且螺紋管的表面設置連接塊，連接塊的一端與滑塊相連接。

9、優選的，所述安裝板的表面兩端固定連接滑軌，滑塊的背面與滑軌活動連接，且滑軌的上下兩端固定安裝限位塊。

10、優選的，所述中心軸的表面設置多個長槽，且長槽內部安裝多個卡環，且卡環的表面固定安裝多個放置架。

11、優選的，每個所述卡環的表面安裝四個放置架且卡環的高度比放置架高。

12、優選的，所述螺紋轉動結構包括滑塊、塊槽、短螺紋管、二號電機和夾持爪，安裝板的表面安裝滑塊，滑塊靠外一面兩端設置塊槽，塊槽的內部設置短螺紋管，短螺紋管的一端貫穿滑塊的表面與二號電機相連接，且短螺紋管的表面設置夾持爪。

13、優選的，所述齒輪轉動結構包括中心軸、大齒輪、履帶、小齒輪和三號電機，中心軸的下端固定連接大齒輪，大齒輪的表面設置履帶，且履帶的另一端內部安裝小齒輪，且小齒輪的中心處安裝三號電機。

14、(三)有益效果

15、與現有技術相比，本實用新型提供了一種生物陶瓷加工用燒結裝置，具備以下有益效果：

16、1、通過夾持爪系統和螺紋轉動結構，裝置能夠精確地夾持和移動物品，二號電機驅動短螺紋管，使得夾持爪能夠左右移動，實現了對物品的精確夾持與放置，提高了工作效率和準確性，裝置通過滑塊在滑軌上的移動以及中心軸的旋轉功能，實現了對物品的多方位操作和定位，這種設計使得裝置在處理復雜任務時更加靈活，能夠滿足不同工作流程的需求。

17、2、滑軌和限位塊的設計確保了滑塊在移動過程中的穩定性和安全性，防止了滑塊脫軌或超出預定范圍，從而保護了裝置和操作人員的安全，卡環和放置架的設計使得裝置可以輕松地添加或移除功能模塊，以適應不同的工作需求，這種模塊化設計不僅提高了裝置的可擴展性，還降低了維護和升級的成本。

技術特征：

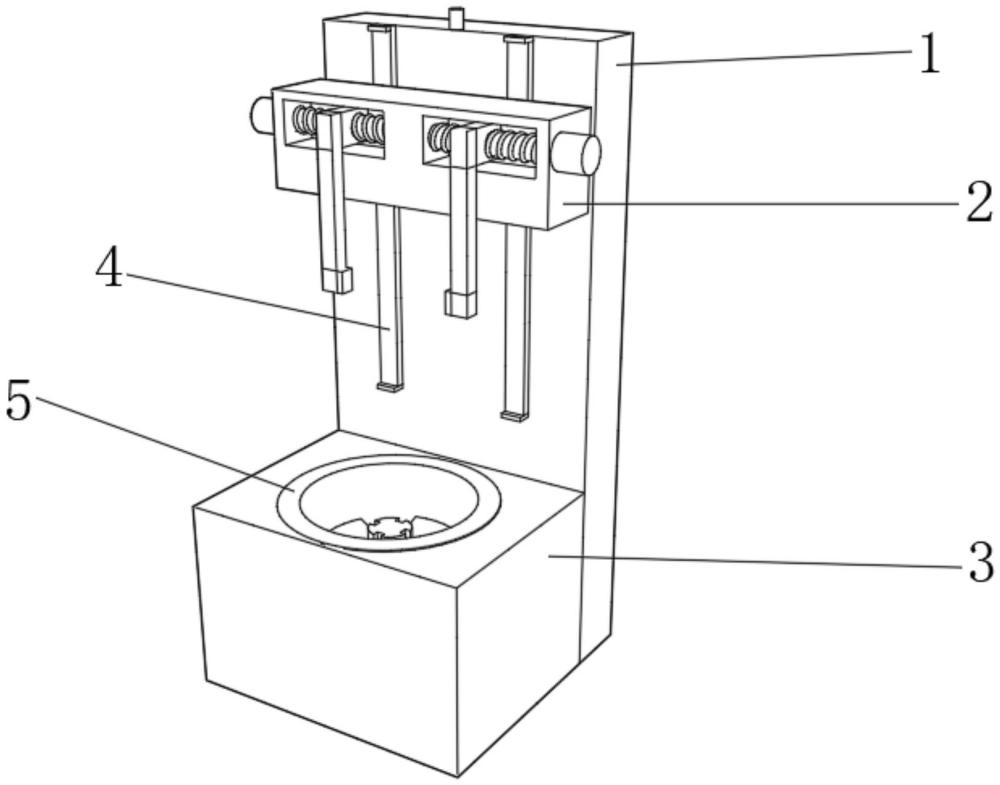

1.一種生物陶瓷加工用燒結裝置，包括安裝板(1)，安裝板(1)的側端安裝底板(3)，底板(3)的中心處安裝燒結爐(5)，其特征在于，還包括：

2.根據權利要求1所述的一種生物陶瓷加工用燒結裝置，其特征在于：所述安裝板(1)的內部安裝螺紋管(8)，螺紋管(8)的上端突出安裝板(1)的表面與一號電機(6)相連接，且螺紋管(8)的表面設置連接塊(7)，連接塊(7)的一端與滑塊(2)相連接。

3.根據權利要求1所述的一種生物陶瓷加工用燒結裝置，其特征在于：所述安裝板(1)的表面兩端固定連接滑軌(4)，滑塊(2)的背面與滑軌(4)活動連接，且滑軌(4)的上下兩端固定安裝限位塊(9)。

4.根據權利要求1所述的一種生物陶瓷加工用燒結裝置，其特征在于：所述中心軸(15)的表面設置多個長槽(14)，且長槽(14)內部安裝多個卡環(16)，且卡環(16)的表面固定安裝多個放置架(21)。

5.根據權利要求4所述的一種生物陶瓷加工用燒結裝置，其特征在于：每個所述卡環(16)的表面安裝四個放置架(21)，且卡環(16)的高度比放置架(21)高。

6.根據權利要求1所述的一種生物陶瓷加工用燒結裝置，其特征在于：所述螺紋轉動結構包括滑塊(2)、塊槽(13)、短螺紋管(12)、二號電機(11)和夾持爪(10)，安裝板(1)的表面安裝滑塊(2)，滑塊(2)靠外一面兩端設置塊槽(13)，塊槽(13)的內部設置短螺紋管(12)，短螺紋管(12)的一端貫穿滑塊(2)的表面與二號電機(11)相連接，且短螺紋管(12)的表面設置夾持爪(10)。

7.根據權利要求1所述的一種生物陶瓷加工用燒結裝置，其特征在于：所述齒輪轉動結構包括中心軸(15)、大齒輪(17)、履帶(18)、小齒輪(20)和三號電機(19)，中心軸(15)的下端固定連接大齒輪(17)，大齒輪(17)的表面設置履帶(18)，且履帶(18)的另一端內部安裝小齒輪(20)，且小齒輪(20)的中心處安裝三號電機(19)。

技術總結
本技術涉及陶瓷燒結技術領域，且公開了一種生物陶瓷加工用燒結裝置，安裝板的表面安裝滑塊，滑塊靠外一面兩端設置塊槽，塊槽的內部設置短螺紋管，短螺紋管的一端貫穿滑塊的表面與二號電機相連接，且短螺紋管的表面設置夾持爪；用于驅動夾持爪左右移動的結構，其至少包括一組螺紋轉動結構；用于驅動中心軸旋轉的結構，其至少包括一組齒輪轉動結構，通過夾持爪系統和螺紋轉動結構，裝置能夠精確地夾持和移動物品，二號電機驅動短螺紋管，使得夾持爪能夠左右移動，實現了對物品的精確夾持與放置，提高了工作效率和準確性，裝置通過滑塊在滑軌上的移動以及中心軸的旋轉功能，實現了對物品的多方位操作和定位。

技術研發人員：劉躍魁,楊東群,劉茂森
受保護的技術使用者：天津魁都科技有限公司
技術研發日：20240715
技術公布日：2025/4/28
