本技術涉及凈化器，特別涉及一種帶香薰功能的圓柱形的凈化器。

背景技術：

1、目前很多圓柱形空氣凈化器設置了香薰功能，此香薰功能主要原理為通過凈化器的吹出的潔凈空氣流經吸附有的香薰液的香薰棉，流過香薰棉的潔凈空氣使香薰液快速揮發到空氣中，使人們既能呼吸到潔凈的空氣又能聞到到怡人的香味，目前此種香薰模組通常的缺陷有以下三點

2、1.凈化器的香薰模塊通常設置于出風格柵的中心區域，此區域位于凈化器的低風速區域，不利于香薰液的快速揮發擴散；

3、2.香薰模組普遍采用可分離式的機構于機體相連接固定，用戶需要從機體內取出整個香薰模組才能添加香薰液，操作比較繁瑣；

4、3.可分離式香薰模組通常用按壓鎖扣或磁吸等機構于機器主機相連，此種機構通常結構復雜，成本較高，可靠性差等缺陷。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種帶香薰功能的圓柱形的凈化器，解決了現有的凈化器的香薰模塊通常設置于出風格柵的中心區域，此區域位于凈化器的低風速區域，不利于香薰液的快速揮發擴散的技術問題。

3、(二)技術方案

4、為實現以上目的，本實用新型通過以下技術方案予以實現：

5、一種帶香薰功能的圓柱形的凈化器，包括上本體、下本體和過濾器，所述上本體安裝在下本體上端，所述上本體的上端設置有出風口，所述上本體底部開設有進風口，所述上本體內設置有風道，所述風道內設置有弧形導流葉片，所述風道內設置有香薰組件，所述香薰組件包括香薰座、香薰蓋和香薰棉，所述香薰棉放置在香薰座內，所述香薰蓋上開設有若干個出氣孔，所述香薰座的表面開設有進氣口，所述香薰座內設置有活動母扣，所述香薰蓋的底端設置有與活動母扣相適配的連接卡扣，所述香薰蓋的底端設置有導向筋。

6、優選的：所述出風口處設置有出風格柵，所述下本體的外側設置有進風格柵，所述香薰蓋上端的中部設置有提手。

7、優選的：所述香薰組件位于風道內的高風速區，所述進氣口為喇叭形狀設計。

8、優選的：所述過濾器安裝在下本體內，所述上本體內設置有離心風機。

9、(三)有益效果

10、一、該帶香薰功能的圓柱形的凈化器，香薰組件位于風道內的高風速區，進過在風道內氣流的兩次加速，大大提高了香薰液的揮發速度。

11、二、該帶香薰功能的圓柱形的凈化器，香薰組件安裝于出風格柵，用戶添加香薰液操作非常方便。

12、三、該帶香薰功能的圓柱形的凈化器，香薰組件少了復雜的按壓鎖扣或磁吸機構，結構簡單，可靠性高，成本低廉。

技術特征：

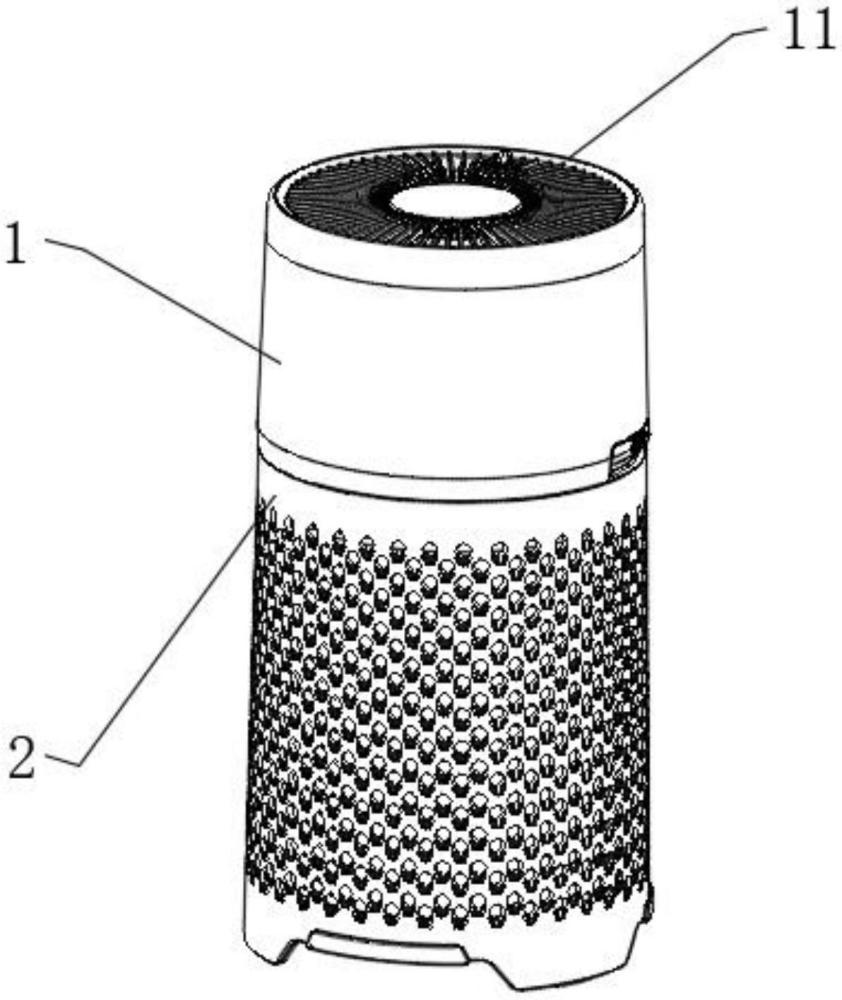

1.一種帶香薰功能的圓柱形的凈化器，包括上本體(1)、下本體(2)和過濾器(3)，其特征在于：所述上本體(1)安裝在下本體(2)上端，所述上本體(1)的上端設置有出風口(11)，所述上本體(1)底部開設有進風口(13)，所述上本體(1)內設置有風道(14)，所述風道(14)內設置有弧形導流葉片(15)；

2.根據權利要求1所述的一種帶香薰功能的圓柱形的凈化器，其特征在于：所述出風口(11)處設置有出風格柵。

3.根據權利要求1所述的一種帶香薰功能的圓柱形的凈化器，其特征在于：所述下本體(2)的外側設置有進風格柵(21)。

4.根據權利要求1所述的一種帶香薰功能的圓柱形的凈化器，其特征在于：所述香薰蓋(6)上端的中部設置有提手(62)。

5.根據權利要求1所述的一種帶香薰功能的圓柱形的凈化器，其特征在于：所述香薰組件位于風道(14)內的高風速區。

6.根據權利要求1所述的一種帶香薰功能的圓柱形的凈化器，其特征在于：所述進氣口(51)為喇叭形狀設計。

7.根據權利要求1所述的一種帶香薰功能的圓柱形的凈化器，其特征在于：所述過濾器(3)安裝在下本體(2)內。

8.根據權利要求1所述的一種帶香薰功能的圓柱形的凈化器，其特征在于：所述上本體(1)內設置有離心風機(12)。

技術總結
本技術公開了一種帶香薰功能的圓柱形的凈化器，涉及凈化器技術領域，包括上本體、下本體和過濾器，所述上本體安裝在下本體上端，所述上本體的上端設置有出風口，所述上本體底部開設有進風口，所述上本體內設置有風道，所述風道內設置有弧形導流葉片，所述風道內設置有香薰組件，該帶香薰功能的圓柱形的凈化器，香薰組件位于風道內的高風速區，進過在風道內氣流的兩次加速，大大提高了香薰液的揮發速度，該帶香薰功能的圓柱形的凈化器，香薰組件安裝于出風格柵，用戶添加香薰液操作非常方便，該帶香薰功能的圓柱形的凈化器，香薰組件少了復雜的按壓鎖扣或磁吸機構，結構簡單，可靠性高，成本低廉。

技術研發人員：賈廣民,李振平,楊大為
受保護的技術使用者：深圳羅米智能創新有限公司
技術研發日：20240716
技術公布日：2025/4/28
