本技術屬于廢熱風熱量回收，具體涉及一種梯級余熱回收和加熱系統。

背景技術：

1、傳統織物布草烘干設備運行是新風經過氣/冷凝水換熱器加熱，再進入氣/汽換熱器加熱后，新風溫度升高，達到90℃～150℃熱風，此熱風通過風機送進滾筒烘干機，脫水織物在正反轉滾筒翻滾受熱，水分汽化隨變成高溫高濕廢空氣排出烘干機，織物水分經加熱去除的過程就是烘干，這是傳統意思的烘干技術。

2、排出的機體廢熱風溫度有40℃～80℃，此熱廢風含有巨大的熱量，此熱量蘊含在高溫高濕空氣中，烘干布草所需的能量70～80％都隨此風帶出烘干機外，因此對這部分熱量進行熱回收很有價值。

技術實現思路

1、本實用新型為解決上述技術問題提供了一種梯級余熱回收和加熱系統。

2、本實用新型為實現其技術效果而采用的解決方案為：

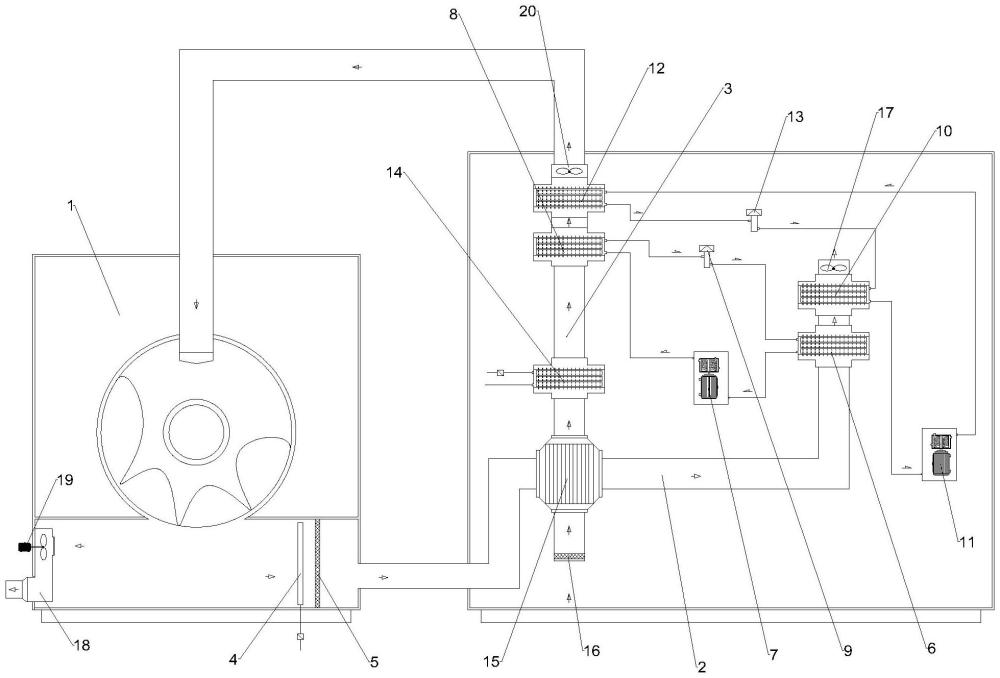

3、一種梯級余熱回收和加熱系統，包括工作機構、一次加熱系統、廢熱風系統和新風系統；所述一次加熱系統包括吸熱模塊、加熱模塊和放熱模塊；所述吸熱模塊的輸出端與加熱模塊的輸入端連通；所述加熱模塊的輸出端與所述放熱模塊的輸入端連通；所述加熱模塊的輸出端與所述吸熱模塊的輸入端連通；所述廢熱風系統的進風端與工作機構的排風端連通；所述廢熱風系統經過所述吸熱模塊；所述廢熱風系統的排風端與外界連通；所述新風系統的進風端與外界連通；所述新風系統依次經過所述廢熱風系統、所述放熱模塊，最后所述新風系統的排風端連通所述工作機構的進風端。

4、優選地，所述工作機構為滾筒烘干機；所述滾筒烘干機的進風端與所述新風系統的排風端連通；所述滾筒烘干機的排風端包括冷卻廢風排風端和廢熱風排風端；所述冷卻廢風排風端與外界連通；所述廢熱風排風端與廢熱風系統的進風端連通。

5、優選地，所述廢熱風排風端和所述廢熱風系統之間設置有除毛系統和過濾系統。

6、優選地，所述吸熱模塊為一級蒸發器；所述加熱模塊為一級熱泵壓縮機；所述放熱模塊為一級冷凝器。

7、優選地，所述一級冷凝器的輸出端與所述一級蒸發器的輸入端之間設置有一級熱泵膨脹閥。

8、優選地，還包括二次加熱系統；所述二次加熱系統包括二級蒸發器、二級熱泵壓縮機和二級冷凝器；所述廢熱風系統經過所述吸熱模塊后再經過所述二級蒸發器；所述新風系統經過所述放熱模塊后再經過二級冷凝器；所述二級蒸發器的輸出端與所述二級熱泵壓縮機的輸入端連通；所述二級熱泵壓縮機的輸出端與二級冷凝器的輸入端連通；所述二級冷凝器的輸出端與所述二級蒸發器的輸入端連通。

9、優選地，所述二級冷凝器的輸出端與所述二級蒸發器的輸入端之間設置有二級熱泵膨脹閥。

10、優選地，一種梯級余熱回收和加熱系統還包括熱水加熱系統；所述新風系統經過所述熱水加熱系統后再經過所述放熱模塊。

11、優選地，一種梯級余熱回收和加熱系統還包括有氣/氣全熱板式換熱器；所述廢熱風系統經過所述氣/氣全熱板式換熱器后再經過所述吸熱模塊；所述新風系統經過所述氣/氣全熱板式換熱器后再經過所述放熱模塊。

12、本實用新型的有益效果為：通過廢熱風對新風進行一次加熱，實現廢熱風的一次余熱回收；之后一次加熱系統通過加熱模塊加熱回收冷媒后，加熱后媒介進入放熱模塊處對一次加熱過的新風進行二次加熱，使新風達到烘干所需溫度進入工作機構中；隨后放熱后冷媒先進入吸熱模塊中，一次放熱后得廢熱風經過吸熱模塊時對放熱后冷媒進行二次放熱，使得冷媒升溫變成熱回收冷媒，所需加熱能量更少，此過程實現廢熱風的二次余熱回收。廢熱風的多次余熱回收，回收效率高，節能量大。

技術特征：

1.一種梯級余熱回收和加熱系統，其特征在于，包括：

2.根據權利要求1所述的一種梯級余熱回收和加熱系統，其特征在于：所述工作機構為滾筒烘干機；所述滾筒烘干機的進風端與所述新風系統的排風端連通；所述滾筒烘干機的排風端包括冷卻廢風排風端和廢熱風排風端；所述冷卻廢風排風端與外界連通；所述廢熱風排風端與廢熱風系統的進風端連通。

3.根據權利要求2所述的一種梯級余熱回收和加熱系統，其特征在于：所述廢熱風排風端和所述廢熱風系統之間設置有除毛系統和過濾系統。

4.根據權利要求1所述的一種梯級余熱回收和加熱系統，其特征在于：還包括有氣/氣全熱板式換熱器；所述廢熱風系統經過所述氣/氣全熱板式換熱器后再經過所述吸熱模塊；所述新風系統經過所述氣/氣全熱板式換熱器后再經過所述放熱模塊。

5.根據權利要求1所述的一種梯級余熱回收和加熱系統，其特征在于：還包括熱水加熱系統；所述新風系統經過所述熱水加熱系統后再經過所述放熱模塊。

6.根據權利要求1所述的一種梯級余熱回收和加熱系統，其特征在于：所述吸熱模塊為一級蒸發器；所述加熱模塊為一級熱泵壓縮機；所述放熱模塊為一級冷凝器。

7.根據權利要求6所述的一種梯級余熱回收和加熱系統，其特征在于：所述一級冷凝器的輸出端與所述一級蒸發器的輸入端之間設置有一級熱泵膨脹閥。

8.根據權利要求1所述的一種梯級余熱回收和加熱系統，其特征在于：還包括二次加熱系統；所述二次加熱系統包括二級蒸發器、二級熱泵壓縮機和二級冷凝器；所述廢熱風系統經過所述吸熱模塊后再經過所述二級蒸發器；所述新風系統經過所述放熱模塊后再經過二級冷凝器；所述二級蒸發器的輸出端與所述二級熱泵壓縮機的輸入端連通；所述二級熱泵壓縮機的輸出端與二級冷凝器的輸入端連通；所述二級冷凝器的輸出端與所述二級蒸發器的輸入端連通。

9.根據權利要求8所述的一種梯級余熱回收和加熱系統，其特征在于：所述二級冷凝器的輸出端與所述二級蒸發器的輸入端之間設置有二級熱泵膨脹閥。

技術總結
本技術公開了一種梯級余熱回收和加熱系統，包括工作機構、一次加熱系統、廢熱風系統和新風系統；一次加熱系統包括吸熱模塊、加熱模塊和放熱模塊；吸熱模塊的輸出端與加熱模塊的輸入端連通；所述加熱模塊的輸出端與所述放熱模塊的輸入端連通；所述加熱模塊的輸出端與所述吸熱模塊的輸入端連通；所述廢熱風系統的進風端與工作機構的排風端連通；所述廢熱風系統經過所述吸熱模塊；所述廢熱風系統的排風端與外界連通；所述新風系統的進風端與外界連通；所述新風系統依次經過所述廢熱風系統、所述放熱模塊，最后所述新風系統的排風端連通所述工作機構的進風端。本技術把工作產生的廢熱風的熱量進行梯級回收轉換到新風中，生產過程高效節能。

技術研發人員：劉志紅
受保護的技術使用者：劉志紅
技術研發日：20240724
技術公布日：2025/4/28
