本技術屬于水泥窯預熱，具體涉及水泥窯用預熱器陶瓷內筒。

背景技術：

1、傳統的水泥回轉窯屬于建材設備類，是石灰窯的一種。回轉窯按處理物料不同可分為水泥回轉窯、冶金化工回轉窯和石灰回轉窯。水泥回轉窯是水泥熟料干法和濕法生產線的主要設備，而預熱器是水泥回轉窯中必須使用的結構設備，而預熱器的內部一般會裝載由內筒進行煙氣以及物料的傳遞；

2、針對于此，中國專利號cn205383904u公開了水泥窯用預熱器陶瓷內筒，安裝方便，無需專用工具和提升設備，降低了勞動強度，1～2天即可完成安裝，且維修方便，大大提高了內筒的使用壽命，提高了生產效率。但是在使用此類預熱器的內筒時，一般需要將預熱器安裝在水泥窯的一端，而其內部的內筒如果保溫效果不好則會導致內部的溫度通過傳遞至預熱器上而散發掉，同時預熱器的外壁熱量較高，容易燙傷工作人員，從而降低裝置的實用性。

3、為解決上述問題，本申請中提出水泥窯用預熱器陶瓷內筒。

技術實現思路

1、為解決上述背景技術中提出的問題。本實用新型提供了水泥窯用預熱器陶瓷內筒，具有防止熱量散發和穩定安裝的特點。

2、為實現上述目的，本實用新型提供如下技術方案：水泥窯用預熱器陶瓷內筒，包括內筒主體，該內筒結構主要是作用在水泥窯中預熱器內部進行預熱承載的設備裝置，所述內筒主體內壁的中間位置開設有第一真空槽，所述內筒主體內壁位于第一真空槽的外邊緣處等距離開設有多個第二真空槽；

3、四個所述第二真空槽的內壁均卡合設有保溫棉，所述內筒主體兩端外壁的邊緣處均套設有支撐環，兩個所述支撐環的內壁均開設有第三真空槽。

4、作為本實用新型水泥窯用預熱器陶瓷內筒優選的，兩個所述支撐環外壁的中間位置均等距離開設有多個連接孔。

5、作為本實用新型水泥窯用預熱器陶瓷內筒優選的，每個所述連接孔的內壁均卡合設有滾珠，其中一個所述支撐環外壁的一邊側等距離固定設有多個防護桿。

6、作為本實用新型水泥窯用預熱器陶瓷內筒優選的，每個所述防護桿的一端分別與另一個支撐環外壁的一邊側固定連接，所述內筒主體的外壁固定設有耐磨層。

7、作為本實用新型水泥窯用預熱器陶瓷內筒優選的，所述內筒主體外壁的一邊側固定設有連接底座，所述連接底座內壁的中間位置開設有緩沖槽。

8、作為本實用新型水泥窯用預熱器陶瓷內筒優選的，所述緩沖槽內壁的一側等距離固定設有多個支撐軸，且每個支撐軸的一端分別與緩沖槽內壁的另一側固定連接，所述連接底座的外壁套設有把手，且把手內壁的兩側分別連接底座外壁的兩側轉動連接，所述把手的一側開設有通孔。

9、與現有技術相比，本實用新型的有益效果是：

10、通過在裝置上設置有內筒內部保溫防護結構，且該結構主要是由第一真空槽、第二真空槽、保溫棉、支撐環、第三真空槽以及連接孔等組成的，通過連接孔中的滾珠將內筒滑落至預熱器中進行安裝，預熱時，因為內筒主體的內壁開設有第一真空槽和第二真空槽，使得內筒中的熱量不易散發，同時第二真空槽中的保溫棉使得溫度被保存在內部，同時其在外邊緣的第二真空槽中，不易因為溫度過高而損壞，同時在安裝之后，支撐環的內部開設有第三真空槽使其防止熱量傳遞至預熱器的外壁上導致燙傷工作人員，從而提高裝置的實用性；

11、通過在裝置上設置有方便拆裝內筒的提升結構，且該結構主要是由連接底座、緩沖槽、支撐軸、把手以及通孔等組成的，使用時，通過通孔轉動把手使其從連接底座外壁上轉動出來，且連接底座的內壁開設有緩沖槽并填充有支撐軸使其不易在拉動時損壞，同時方便通過把手將內筒主體從預熱器中取出進行維護并將其安裝，從而提高裝置使用的便利性。

技術特征：

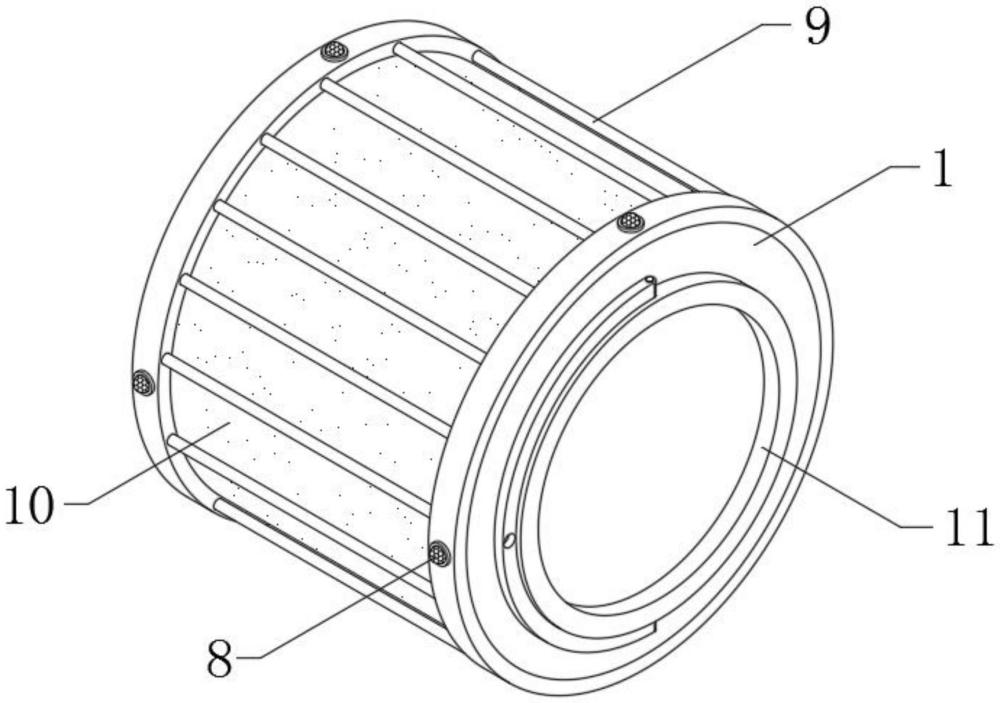

1.水泥窯用預熱器陶瓷內筒，包括內筒主體（1），該內筒結構主要是作用在水泥窯中預熱器內部進行預熱承載的設備裝置，所述內筒主體（1）內壁的中間位置開設有第一真空槽（2），所述內筒主體（1）內壁位于第一真空槽（2）的外邊緣處等距離開設有多個第二真空槽（3）；

2.根據權利要求1所述的水泥窯用預熱器陶瓷內筒，其特征在于：兩個所述支撐環（5）外壁的中間位置均等距離開設有多個連接孔（7）。

3.根據權利要求2所述的水泥窯用預熱器陶瓷內筒，其特征在于：每個所述連接孔（7）的內壁均卡合設有滾珠（8），其中一個所述支撐環（5）外壁的一邊側等距離固定設有多個防護桿（9）。

4.根據權利要求3所述的水泥窯用預熱器陶瓷內筒，其特征在于：每個所述防護桿（9）的一端分別與另一個支撐環（5）外壁的一邊側固定連接，所述內筒主體（1）的外壁固定設有耐磨層（10）。

5.根據權利要求1所述的水泥窯用預熱器陶瓷內筒，其特征在于：所述內筒主體（1）外壁的一邊側固定設有連接底座（11），所述連接底座（11）內壁的中間位置開設有緩沖槽（12）。

6.根據權利要求5所述的水泥窯用預熱器陶瓷內筒，其特征在于：所述緩沖槽（12）內壁的一側等距離固定設有多個支撐軸（13），且每個支撐軸（13）的一端分別與緩沖槽（12）內壁的另一側固定連接，所述連接底座（11）的外壁套設有把手（14），且把手（14）內壁的兩側分別與連接底座（11）外壁的兩側轉動連接，所述把手（14）的一側開設有通孔（15）。

技術總結
本技術屬于水泥窯預熱技術領域，尤其為水泥窯用預熱器陶瓷內筒，包括內筒主體，內筒主體內壁的中間位置開設有第一真空槽，內筒主體內壁位于第一真空槽的外邊緣處等距離開設有多個第二真空槽，四個第二真空槽的內壁均卡合設有保溫棉，本技術，通過連接孔中的滾珠將內筒滑落至預熱器中進行安裝，預熱時，因為內筒主體的內壁開設有第一真空槽和第二真空槽，使得內筒中的熱量不易散發，同時第二真空槽中的保溫棉使得溫度被保存在內部，同時其在外邊緣的第二真空槽中，不易因為溫度過高而損壞，支撐環的內部開設有第三真空槽使其防止熱量傳遞至預熱器的外壁上導致燙傷工作人員，從而提高裝置的實用性。

技術研發人員：周桂華,朱強林,周慧琳,夏定晴,周海全
受保護的技術使用者：興化市華倫達鑄鋼有限公司
技術研發日：20240713
技術公布日：2025/4/28
