本技術涉及新風系統，具體為一種新風排風用進風口。

背景技術：

1、新風系統是由送風系統和排風系統組成的一套獨立空氣處理系統，它分為管道式新風系統和無管道新風系統兩種；新風系統的進風處會安裝有進風口，進風口的內部經常會設置有過濾網，用于對通過的外界空氣進行有效的過濾，可將氣體中的灰塵進行有效的攔截，防止大量的灰塵進入到室內；進風口內部的過濾網在經過長時間的使用過后需要對其進行更換，防止過濾網被堵塞，但現有的進風口內部的過濾網在被更換時，需要將進風口整體拆卸下來，才能對其內部的過濾網進行拆卸和更換，此過程操作步驟較多，費時費力，不易實現工作人員對過濾網進行快速的拆卸和更換，延長了工作人員的工作時間。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種新風排風用進風口，解決了上述背景技術中所提出的問題。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種新風排風用進風口，包括安裝板的內壁固定連接的進風口，所述進風口外表面的左側開設有通槽，所述通槽的內壁固定插接有固定軸，所述固定軸的外表面活動套接有轉動板，所述轉動板外側面的頂部開設有限位孔，所述轉動板外表面的頂部固定連接有手持塊，所述進風口的內壁與轉動板的內側面均固定連接有擋板，所述擋板的內側設置有過濾網，所述進風口外表面的頂部開設有滑動槽，所述通槽右側的內壁活動插接有限位桿，所述限位桿與限位孔活動插接，所述限位桿的右端固定連接有移動塊，所述移動塊的上表面固定連接有手持桿，所述手持桿與滑動槽滑動連接，所述移動塊的右側面固定連接有第一短桿，所述進風口右側的內壁固定連接有第二短桿，所述第一短桿和第二短桿的外表面套接有復位彈簧。

5、優選的，所述安裝板外側面的外側開設有連接孔，連接孔的數量設置為四組。

6、優選的，所述進風口外表面的左側固定連接有三角板，三角板的左側面與安裝板的右側面固定連接。

7、優選的，所述復位彈簧的數量設置為兩組，兩組復位彈簧的制作材料均設置為硅錳彈簧鋼。

8、優選的，所述進風口的內部開設有移動槽，移動槽的內徑與移動塊的外徑相適配。

9、優選的，所述限位桿、移動塊、手持桿、第一短桿和第二短桿的制作材料均設置為不銹鋼。

10、(三)有益效果

11、與現有技術相比，本實用新型提供了一種新風排風用進風口，具備以下

12、有益效果：

13、1、該新風排風用進風口，通過控制手持桿帶動限位桿移動出限位孔的內部，解除對轉動板的固定，隨后控制手持塊帶動轉動板和其內側面固定連接的擋板向外側進行轉動，解除對過濾網的遮擋，隨后將其取出位于最下方擋板的內側，至此完成對過濾網的拆卸，此過程操作步驟較少，省時省力，實現了工作人員可對過濾網進行快速的拆卸和更換，有效的縮短了工作人員的工作時間。

14、2、該新風排風用進風口，通過復位彈簧被擠壓產生的反作用力，可持續性的向左側對移動塊進行擠壓，使得移動塊可帶動限位桿沿著進風口的內部向左側進行移動，直至限位桿穿過通槽右側的內壁，最后牢牢的插進限位孔的內部，有效的提高了進風口和轉動板之間的固定效果，間接性的保證了過濾網在被使用時的穩定性。

15、3、該新風排風用進風口，通過四組連接孔之間的相互配合，使得工作人員可控制提前準備好的電動起子帶動螺釘沿著連接孔的內部進行轉動，直至螺釘的部分位置穿過連接孔的內部，最后轉動進指定位置的內部，至此可完成對該裝置的安裝，方便工作人員對該裝置進行固定。

技術特征：

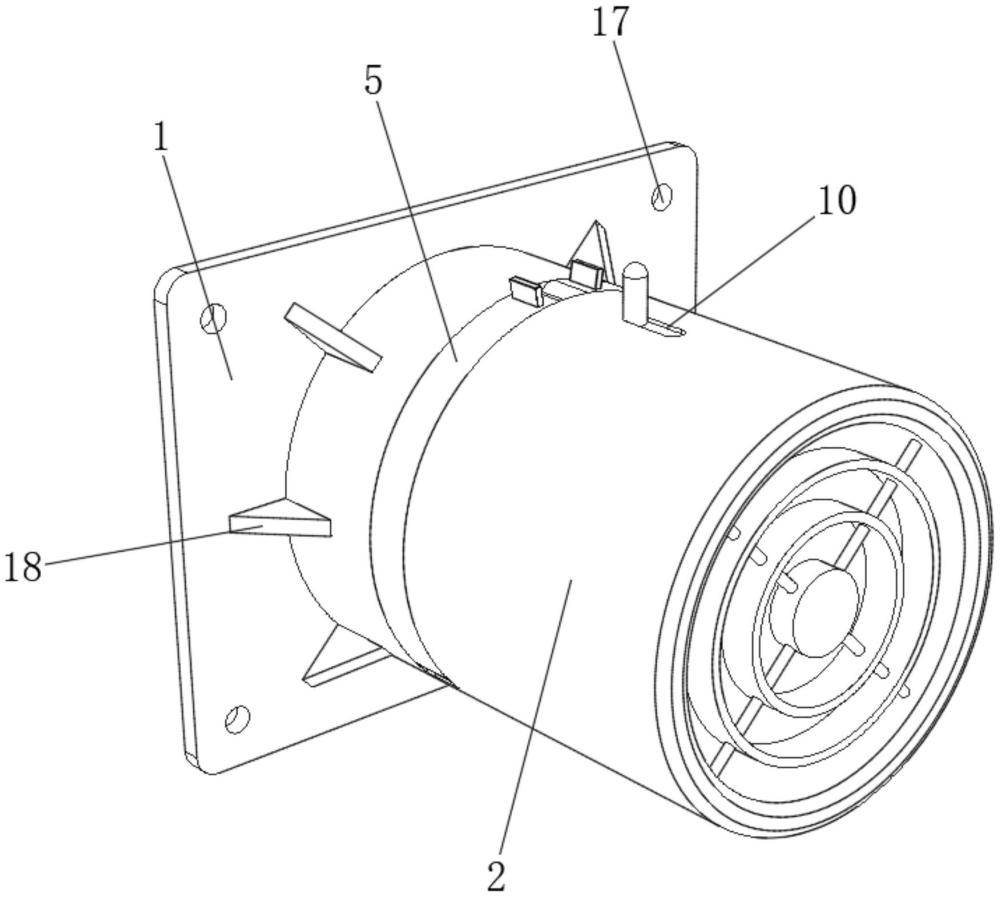

1.一種新風排風用進風口，包括安裝板(1)的內壁固定連接的進風口(2)，其特征在于：所述進風口(2)外表面的左側開設有通槽(3)，所述通槽(3)的內壁固定插接有固定軸(4)，所述固定軸(4)的外表面活動套接有轉動板(5)，所述轉動板(5)外側面的頂部開設有限位孔(6)，所述轉動板(5)外表面的頂部固定連接有手持塊(7)，所述進風口(2)的內壁與轉動板(5)的內側面均固定連接有擋板(8)，所述擋板(8)的內側設置有過濾網(9)，所述進風口(2)外表面的頂部開設有滑動槽(10)，所述通槽(3)右側的內壁活動插接有限位桿(11)，所述限位桿(11)與限位孔(6)活動插接，所述限位桿(11)的右端固定連接有移動塊(12)，所述移動塊(12)的上表面固定連接有手持桿(13)，所述手持桿(13)與滑動槽(10)滑動連接，所述移動塊(12)的右側面固定連接有第一短桿(14)，所述進風口(2)右側的內壁固定連接有第二短桿(15)，所述第一短桿(14)和第二短桿(15)的外表面套接有復位彈簧(16)。

2.根據權利要求1所述的一種新風排風用進風口，其特征在于：所述安裝板(1)外側面的外側開設有連接孔(17)，連接孔(17)的數量設置為四組。

3.根據權利要求1所述的一種新風排風用進風口，其特征在于：所述進風口(2)外表面的左側固定連接有三角板(18)，三角板(18)的左側面與安裝板(1)的右側面固定連接。

4.根據權利要求1所述的一種新風排風用進風口，其特征在于：所述復位彈簧(16)的數量設置為兩組，兩組復位彈簧(16)的制作材料均設置為硅錳彈簧鋼。

5.根據權利要求1所述的一種新風排風用進風口，其特征在于：所述進風口(2)的內部開設有移動槽，移動槽的內徑與移動塊(12)的外徑相適配。

6.根據權利要求1所述的一種新風排風用進風口，其特征在于：所述限位桿(11)、移動塊(12)、手持桿(13)、第一短桿(14)和第二短桿(15)的制作材料均設置為不銹鋼。

技術總結
本技術涉及新風系統技術領域，且公開了一種新風排風用進風口，包括安裝板的內壁固定連接的進風口，所述進風口外表面的左側開設有通槽，所述通槽的內壁固定插接有固定軸，所述固定軸的外表面活動套接有轉動板，所述轉動板外側面的頂部開設有限位孔。該新風排風用進風口，通過控制手持桿帶動限位桿移動出限位孔的內部，解除對轉動板的固定，隨后控制手持塊帶動轉動板和其內側面固定連接的擋板向外側進行轉動，解除對過濾網的遮擋，隨后將其取出位于最下方擋板的內側，至此完成對過濾網的拆卸，此過程操作步驟較少，省時省力，實現了工作人員可對過濾網進行快速的拆卸和更換，有效的縮短了工作人員的工作時間。

技術研發人員：翁維霞
受保護的技術使用者：先欣（上海）智能科技有限公司
技術研發日：20240716
技術公布日：2025/4/28
