本發明涉及供水設備，尤其涉及水路板結構及供水裝置。

背景技術：

1、為更好地滿足人們的需求，目前凈水供水裝置通常會配備熱水罐和/或冰膽，熱水罐內的換熱介質可與飲用水在相鄰且彼此隔離的兩個流道內流動并進行熱交換，以使冷飲用水或者常溫飲用水生成熱水，冰膽能夠將熱水或常溫水生成冷水，因此，凈水供水裝置既可以供應熱水，又可以供應冷水，擴大了凈水供應裝置的使用范圍。

2、當熱水罐內的換熱介質為水時，水加熱后產生蒸汽，致使熱水罐內的水會減少，而冰膽內的水提供給用水端后，其內的水也會減少，故熱水罐和冰膽均為需水裝置，需要定期或不定期的進行補水。然而相關技術中，為需水裝置提供一種溫度的水，使凈水供水裝置的性能受限或者耗能高。

技術實現思路

1、本申請提供一種水路板結構及供水裝置，旨在解決現有供水裝置的性能受限或者耗能高的技術問題。

2、根據本申請的第一方面，一種實施例中提供一種水路板結構，包括：

3、出水管路，所述出水管路設有出水部位、第一輸入部位和第二輸入部位，所述第一輸入部位和所述第二輸入部位均設于所述出水部位的上游，所述出水部位用于連通用水端，所述第一輸入部位用于供第一水體流入所述出水管路，所述第二輸入部位用于供第二水體流入所述出水管路；以及

4、補水管路，所述補水管路用于為需水部件補水；

5、其中，所述出水管路還設有補水部位，所述第一輸入部位和所述第二輸入部位均設于所述補水部位的上游，所述補水管路連接于所述補水部位。

6、一種實施例中，所述補水部位設于所述出水部位的上游；

7、所述水路板結構還包括第一控制閥和第二控制閥，所述第一控制閥用于控制位于所述補水部位和所述出水部位之間的所述出水管路的連通或斷開，所述第二控制閥用于控制所述補水部位和所述補水管路的連通或斷開。

8、一種實施例中，所述水路板結構還包括進水管路，所述進水管路設有進水部位和第一輸出部位，所述進水部位用于連通水源，所述第一輸出部位用于連通所述第二輸入部位；

9、所述水路板結構還包括第三控制閥，所述第三控制閥用于控制所述第一輸出部位和所述第二輸入部位之間的連通或斷開。

10、一種實施例中，所述進水管路和所述出水管路并列排布；

11、所述水路板結構還包括橋接管路，所述橋接管路連接于所述第一輸出部位和所述第二輸入部位之間，所述第三控制閥用于控制所述橋接管路和所述進水管路的連通或斷開。

12、一種實施例中，所述第二輸入部位設于所述第一輸入部位的下游；

13、所述水路板結構還包括第一單向閥，所述第一單向閥用于允許水流從所述進水管路單向流至所述出水管路。

14、一種實施例中，所述進水管路還設有第二輸出部位，所述第二輸出部位用于連通換熱器的飲用水入口；

15、所述水路板結構還包括第四控制閥，所述第四控制閥用于控制所述進水管路和所述換熱器之間的連通或斷開。

16、一種實施例中，所述水路板結構還包括流量計，所述流量計的一端用于連通所述第二輸出部位，所述流量計的另一端用于連通所述換熱器的飲用水入口。

17、一種實施例中，所述補水管路包括第一支路和第二支路，所述第一支路用于為第一罐補水，所述第二支路用于為第二罐補水，所述第一罐和所述第二罐均為需水部件。

18、一種實施例中，所述水路板結構還包括第二單向閥，所述第二單向閥設于所述第二支路，所述第二單向閥用于允許水流沿所述第二支路單向流入所述第二罐；或者，

19、所述水路板結構還包括開關閥，所述開關閥設于所述第一支路和/或所述第二支路。

20、根據本申請的第二方面，一種實施例中提供一種供水裝置，包括換熱器、需水部件和上述第一方面的水路板結構；

21、所述換熱器用于供換熱介質和飲用水同時且隔離流過，并使位于所述換熱器內的所述換熱介質和所述飲用水進行熱交換；所述出水管路的第一輸入部位連通所述換熱器，以使流經所述換熱器的飲用水流入所述出水管路內；所述補水管路連通所述出水管路的補水部位和所述需水部件，以使所述出水管路內的水流能夠流入所述需水部件，為所述需水部件補水。

22、依據上述實施例的水路板結構及供水裝置，通過在水路板結構設置出水管路和連通出水管路的補水管路，出水管路既能夠輸送第一水體，又能夠輸送第二水體，從而使補水管路既可以為需水部件補充第一水體，又可以為需水部件補充第二水體，擴大了供水裝置的性能，并降低能耗。

技術特征：

1.一種水路板結構，其特征在于，包括：

2.如權利要求1所述的水路板結構，其特征在于，所述補水部位(14)設于所述出水部位(11)的上游；

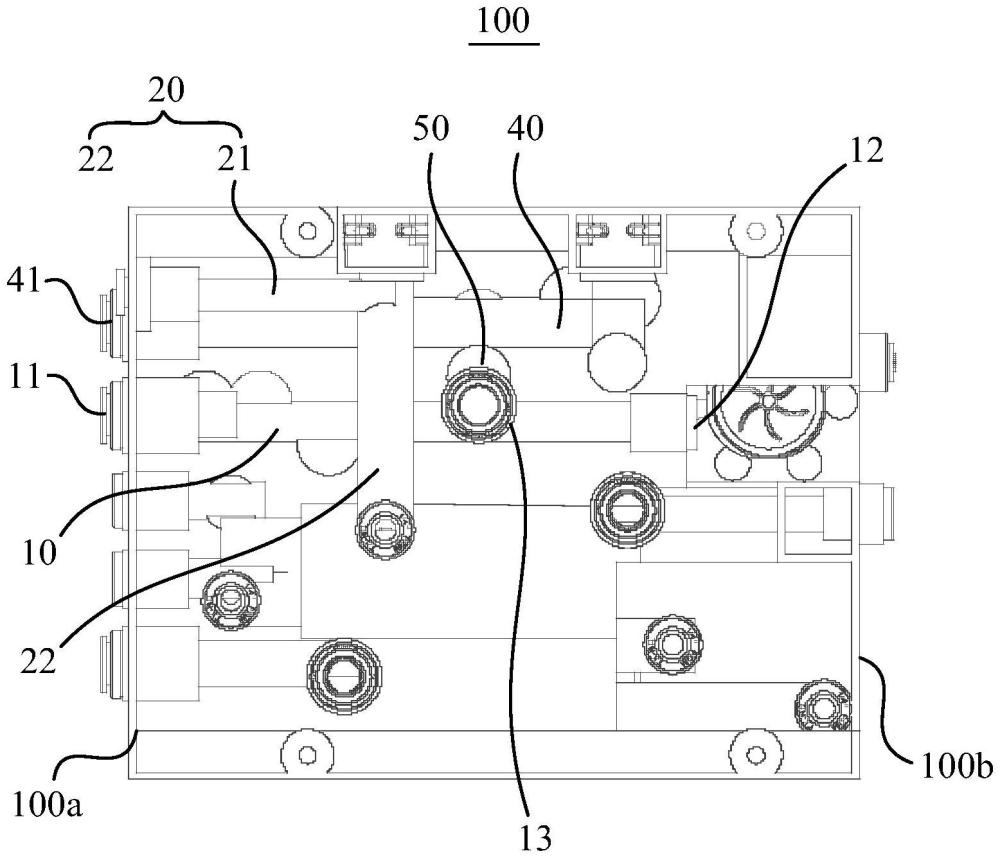

3.如權利要求1所述的水路板結構，其特征在于，所述水路板結構(100)還包括進水管路(40)，所述進水管路(40)設有進水部位(41)和第一輸出部位(42)，所述進水部位(41)用于連通水源，所述第一輸出部位(42)用于連通所述第二輸入部位(13)；

4.如權利要求3所述的水路板結構，其特征在于，所述進水管路(40)和所述出水管路(10)并列排布；

5.如權利要求3所述的水路板結構，其特征在于，所述第二輸入部位(13)設于所述第一輸入部位(12)的下游；

6.如權利要求3所述的水路板結構，其特征在于，所述進水管路(40)還設有第二輸出部位(43)，所述第二輸出部位(43)用于連通換熱器(200)的飲用水入口(201)；

7.如權利要求6所述的水路板結構，其特征在于，所述水路板結構(100)還包括流量計(60)，所述流量計(60)的一端用于連通所述第二輸出部位(43)，所述流量計(60)的另一端用于連通所述換熱器(200)的飲用水入口(201)。

8.如權利要求1至7中任一項所述的水路板結構，其特征在于，所述補水管路(20)包括第一支路(21)和第二支路(22)，所述第一支路(21)用于為第一罐補水，所述第二支路(22)用于為第二罐(301)補水，所述第一罐和所述第二罐(301)均為需水部件(300)。

9.如權利要求8所述的水路板結構，其特征在于，所述水路板結構(100)還包括第二單向閥，所述第二單向閥設于所述第二支路(22)，所述第二單向閥用于允許水流沿所述第二支路(22)單向流入所述第二罐(301)；或者，

10.一種供水裝置，其特征在于，包括換熱器(200)、需水部件(300)和如權利要求1至9中任一項所述的水路板結構(100)；

技術總結
本發明適用于供水設備技術領域，公開了一種水路板結構及供水裝置。其中，水路板結構包括出水管路和補水管路。出水管路設有出水部位、第一輸入部位、第二輸入部位和補水部位，第一輸入部位和第二輸入部位均設于出水部位和補水部位的上游，出水部位用于連通用水端，第一輸入部位用于供第一水體流入出水管路，第二輸入部位用于供第二水體流入出水管路。補水管路連接于補水部位，用于為需水部件補水。通過在水路板結構設置出水管路和連通出水管路的補水管路，出水管路既能夠輸送第一水體，又能夠輸送第二水體，從而使補水管路既可以為需水部件補充第一水體，又可以為需水部件補充第二水體，擴大了供水裝置的性能，并降低能耗。

技術研發人員：唐清生,何龍彪
受保護的技術使用者：廣東栗子科技有限公司
技術研發日：
技術公布日：2025/4/24
