本發明涉及門窗，具體公開了一種新風窗戶智能換氣裝置。

背景技術：

1、當室內的二氧化碳濃度處于1000-2000ppm時人類就會感到空氣渾濁，并開始覺得昏昏欲睡，2000-5000ppm時就會感覺頭痛、嗜睡、呆滯、注意力無法集中、心跳加速、輕度惡心等。冬季為了保暖，習慣地將窗門緊閉，時間久了二氧化碳濃度就會降低，科學家測定，當空氣濕度高于65％或低于38％時，病菌繁殖滋生最快；當相對濕度在45－55％時，病菌的死亡率較高。正因?yàn)榭諝鉂穸扔绊懼梭w健康，所以人們?cè)谌粘Ｉ钪校粌H要關注溫度和晴雨，也要關注身邊無時不在的空氣濕度及其變化。

2、現有的換氣裝置均為手動控制，當我們感覺要換氣的時候往往是二氧化碳的濃度和濕度已經低于我們的適應值了，長久以往就會對身體造成傷害，且現有換氣裝置的濾網通過螺栓固定，不便于對濾網進行更換，因此，需要一種新風窗戶智能換氣裝置來解決這一問題。

技術實現思路

1、本發明提出一種新風窗戶智能換氣裝置，可以根據室外和室內的空氣質量，自動打開或關閉換氣系統，且便于更換濾網，使用效果好。

2、本發明是這樣實現的，一種新風窗戶智能換氣裝置，包括窗戶本體，所述窗戶本體的外壁貫穿安裝有換氣機構，所述換氣機構包括矩形框，所述矩形框內壁的一側安裝有風機，所述矩形框內壁的另一側通過第一轉軸轉動連接有多個均勻分布的擋板，所述矩形框的內部通過卡接機構活動設置有濾網；

3、其中一側的多個所述第一轉軸外壁均固定連接有第一連桿，多個所述第一連桿的另一端均固定連接有第二轉軸，多個所述第二轉軸的外壁轉動連接有第二連桿，所述矩形框的外壁與第二連桿相背的一側安裝有伺服電機，所述伺服電機的輸出端與其中一個第一轉軸固定連接。

4、為了便于監測室外和室內的空氣質量，作為本發明的一種新風窗戶智能換氣裝置優選的，所述矩形框的外壁安裝有分別位于窗戶本體兩側的第一空氣質量監測器和第二空氣質量監測器。

5、為了便于更換濾網，作為本發明的一種新風窗戶智能換氣裝置優選的，所述卡接機構包括固定連接于矩形框外壁的殼體，所述殼體內部的上下兩端面之間固定連接有兩個對稱分布的滑桿，兩個所述滑桿外壁的上下兩側均滑動連接有滑板，兩個所述滑板相背的外壁均固定連接有延伸至矩形框外部的第三連桿，兩個所述第三連桿的另一端均固定連接有固定板，兩個所述固定板相對的外壁均固定連接有延伸至矩形框內部的卡塊，所述濾網的外壁設置有與矩形框滑動連接的框架，所述框架的上下兩端面均開設有與卡塊相匹配的卡槽；

6、所述卡接機構還包括通過連軸轉動連接于矩形殼體內部的齒輪，兩個所述滑板相對的外壁均固定連接有與齒輪嚙合連接的直齒條。

7、為了便于卡塊卡入卡槽內，作為本發明的一種新風窗戶智能換氣裝置優選的，兩個所述滑桿的外壁均套接有兩個位于滑板與殼體內壁之間的彈簧。

8、為了便于拉動固定板和框架，作為本發明的一種新風窗戶智能換氣裝置優選的，兩個所述固定板的外壁以及框架的外壁均設置有把手。

9、為了便于控制換氣機構，作為本發明的一種新風窗戶智能換氣裝置優選的，所述窗戶本體的外壁設置有控制器，所述風機、伺服電機、第一空氣質量監測器和第二空氣質量監測器均與控制器電性連接。

10、與現有技術相比，本發明的有益效果是：

11、該種新風窗戶智能換氣裝置，通過第一空氣質量監測器、第二空氣質量監測器、伺服電機、擋板、第一轉軸、第一連桿、第二轉軸、第二連桿和風機配合，可以根據室外和室內的空氣質量，自動打開或關閉換氣系統，且將濾網卡接于矩形框的內部，方便安裝和拆卸濾網，使用效果好。

技術特征：

1.一種新風窗戶智能換氣裝置，包括窗戶本體(1)，其特征在于：所述窗戶本體(1)的外壁貫穿安裝有換氣機構，所述換氣機構包括矩形框(2)，所述矩形框(2)內壁的一側安裝有風機(3)，所述矩形框(2)內壁的另一側通過第一轉軸(6)轉動連接有多個均勻分布的擋板(5)，所述矩形框(2)的內部通過卡接機構活動設置有濾網(4)；

2.根據權利要求1所述的一種新風窗戶智能換氣裝置，其特征在于：所述矩形框(2)的外壁安裝有分別位于窗戶本體(1)兩側的第一空氣質量監測器(20)和第二空氣質量監測器(21)。

3.根據權利要求1所述的一種新風窗戶智能換氣裝置，其特征在于：所述卡接機構包括固定連接于矩形框(2)外壁的殼體(12)，所述殼體(12)內部的上下兩端面之間固定連接有兩個對稱分布的滑桿(13)，兩個所述滑桿(13)外壁的上下兩側均滑動連接有滑板(14)，兩個所述滑板(14)相背的外壁均固定連接有延伸至矩形框(2)外部的第三連桿(15)，兩個所述第三連桿(15)的另一端均固定連接有固定板(16)，兩個所述固定板(16)相對的外壁均固定連接有延伸至矩形框(2)內部的卡塊(17)，所述濾網(4)的外壁設置有與矩形框(2)滑動連接的框架(11)，所述框架(11)的上下兩端面均開設有與卡塊(17)相匹配的卡槽；

4.根據權利要求3所述的一種新風窗戶智能換氣裝置，其特征在于：兩個所述滑桿(13)的外壁均套接有兩個位于滑板(14)與殼體(12)內壁之間的彈簧(18)。

5.根據權利要求3所述的一種新風窗戶智能換氣裝置，其特征在于：兩個所述固定板(16)的外壁以及框架(11)的外壁均設置有把手。

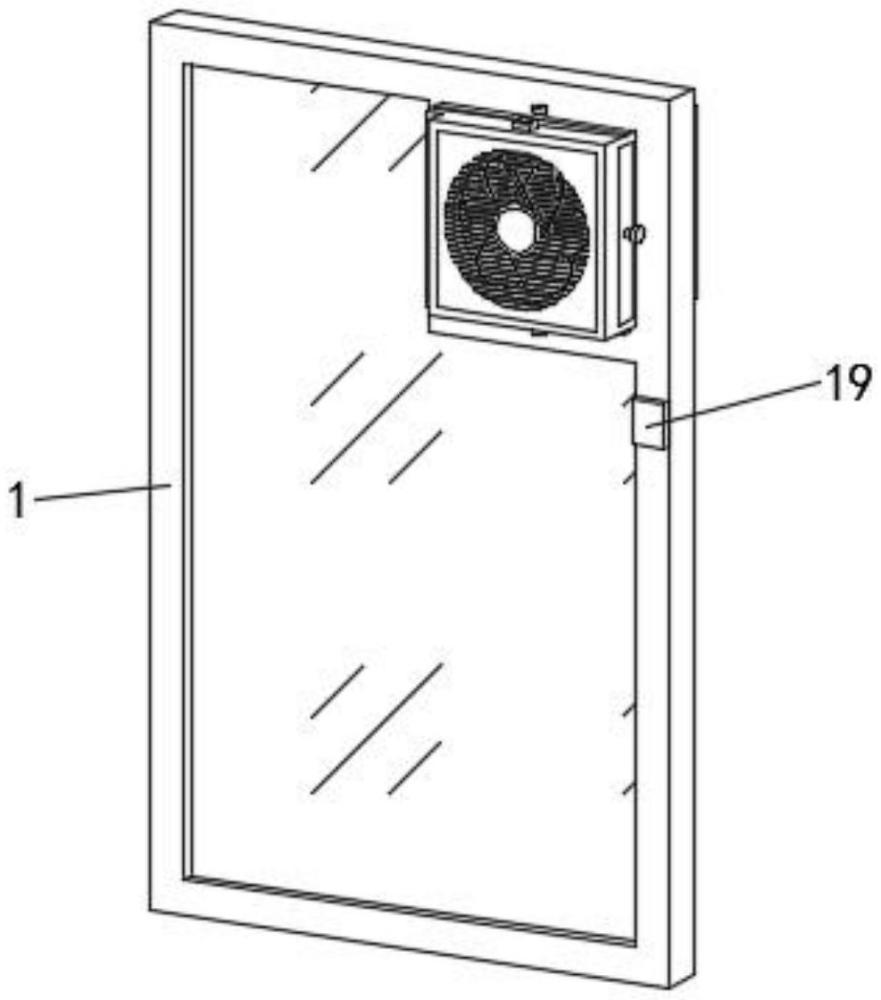

6.根據權利要求2所述的一種新風窗戶智能換氣裝置，其特征在于：所述窗戶本體(1)的外壁設置有控制器(19)，所述風機(3)、伺服電機(10)、第一空氣質量監測器(20)和第二空氣質量監測器(21)均與控制器(19)電性連接。

技術總結
本發明涉及門窗技術領域，具體為一種新風窗戶智能換氣裝置，包括窗戶本體，所述窗戶本體的外壁貫穿安裝有換氣機構，所述換氣機構包括矩形框，所述矩形框內壁的一側安裝有風機，所述矩形框內壁的另一側通過第一轉軸轉動連接有多個均勻分布的擋板，所述矩形框的內部通過卡接機構活動設置有濾網，其中一側的多個所述第一轉軸外壁均固定連接有第一連桿，多個所述第一連桿的另一端均固定連接有第二轉軸，通過第一空氣質量監測器、第二空氣質量監測器、伺服電機、擋板、第一轉軸、第一連桿、第二轉軸、第二連桿和風機配合，可以根據室外和室內的空氣質量，自動打開或關閉換氣系統，且將濾網卡接于矩形框的內部，方便安裝和拆卸濾網，使用效果好。

技術研發人員：皮洪明,周鵬,王海兵
受保護的技術使用者：廣東宏邦金屬制造有限公司
技術研發日：
技術公布日：2025/4/28
