本技術屬于海綿門封領域，涉及一種可伸縮式海綿門封。

背景技術：

1、海綿門封主要是用于安裝在冷庫門口，其包括海綿門簾，海綿門簾與車廂相貼，將倉庫內部與外界隔離，使得在裝卸貨物時能實現保溫效果。貨車在停車時，可能使車廂偏向門框左側或右側，但是電機驅動海綿門簾移動時，不能實現海綿門簾與車廂相貼后，電機自動關閉，只能由人進行手動控制，因此存在自動化升級空間。

技術實現思路

1、本實用新型針對上述的問題，提供了一種能檢測車廂位置并自動停止移動海綿門簾的可伸縮式海綿門封。

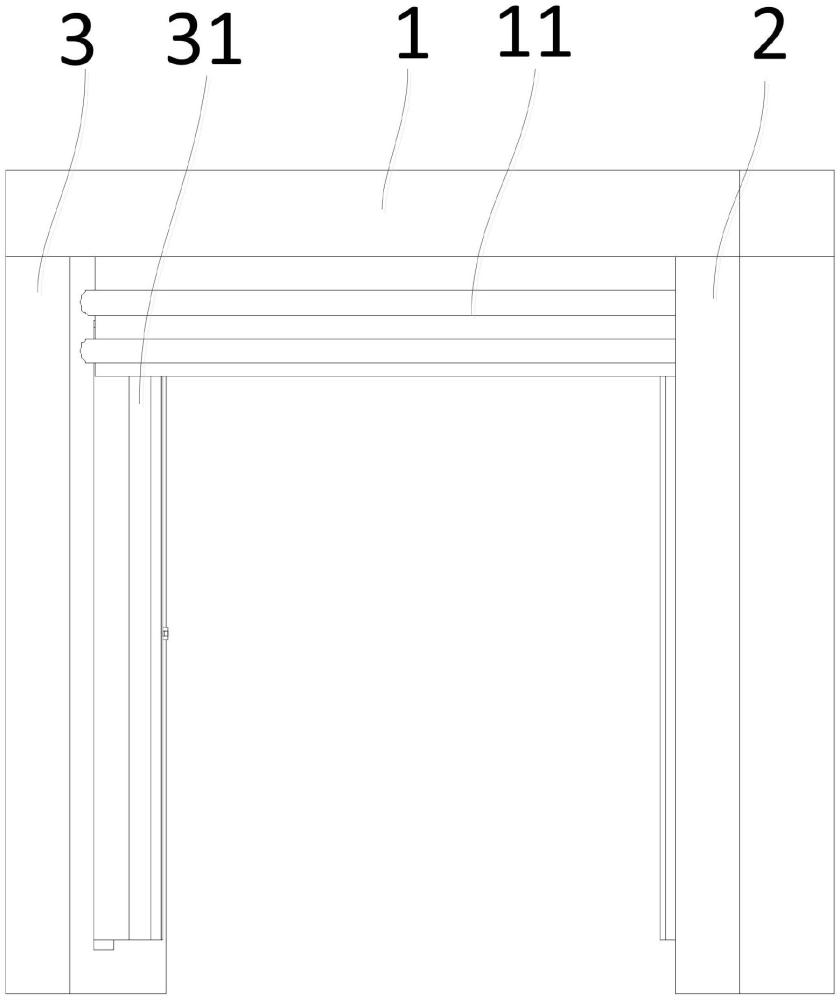

2、為了達到上述目的，本實用新型采用的技術方案為：可伸縮式海綿門封，包括上門封、左側門封、右側門封，所述上門封包括上海綿門簾，所述左側門封包括左海綿門簾，所述右側門封包括右海綿門簾，所述上門封下方固定連接有軌道，所述軌道滑動連接有兩個驅動模塊，所述驅動模塊包括滑輪組、滑輪架、驅動電機，所述滑輪架下方固定連接有用于與左海綿門簾或右海綿門簾連接的驅動桿，所述驅動桿上安裝有用于檢測車廂位置的位置傳感器，所述位置傳感器電性連接有plc控制器。

3、作為優選，所述滑輪組包括兩個上滑輪與一個下滑輪，兩個所述上滑輪設置在軌道上方，所述下滑輪設置在軌道下方。

4、作為優選，所述驅動電機與下滑輪連接。

5、作為優選，所述左側門封設置有用于收納左海綿門簾的左收納槽，所述右側門封設置有用于收納右海綿門簾的右收納槽。

6、與現有技術相比，本實用新型的優點和積極效果在于：

7、本實用新型通過驅動模塊驅動左/右海綿門簾移動，并通過位置傳感器檢測車廂位置，當左/右海綿門簾貼近車廂時，處于左/右海綿門簾邊緣的位置傳感器可以檢測到車廂，并反饋給plc控制器，由plc控制器關閉驅動電機。由此本實用新型可實現做左/右海綿門簾貼近車廂后自動關閉驅動電機。

8、本實用新型結構簡單、易于制造，適宜進行使用。

技術特征：

1.可伸縮式海綿門封，包括上門封、左側門封、右側門封，所述上門封包括上海綿門簾，所述左側門封包括左海綿門簾，所述右側門封包括右海綿門簾，其特征在于，所述上門封下方固定連接有軌道，所述軌道滑動連接有兩個驅動模塊，所述驅動模塊包括滑輪組、滑輪架、驅動電機，所述滑輪架下方固定連接有用于與左海綿門簾或右海綿門簾連接的驅動桿，所述驅動桿上安裝有用于檢測車廂位置的位置傳感器，所述位置傳感器電性連接有plc控制器。

2.根據權利要求1所述的可伸縮式海綿門封，其特征在于，所述滑輪組包括兩個上滑輪與一個下滑輪，兩個所述上滑輪設置在軌道上方，所述下滑輪設置在軌道下方。

3.根據權利要求1所述的可伸縮式海綿門封，其特征在于，所述驅動電機與下滑輪連接。

4.根據權利要求1所述的可伸縮式海綿門封，其特征在于，所述左側門封設置有用于收納左海綿門簾的左收納槽，所述右側門封設置有用于收納右海綿門簾的右收納槽。

技術總結
本技術屬于海綿門封領域，涉及一種可伸縮式海綿門封，包括上門封、左側門封、右側門封，所述上門封包括上海綿門簾，所述左側門封包括左海綿門簾，所述右側門封包括右海綿門簾，所述上門封下方固定連接有軌道，所述軌道滑動連接有兩個驅動模塊，所述驅動模塊包括滑輪組、滑輪架、驅動電機，所述滑輪架下方固定連接有用于與左海綿門簾或右海綿門簾連接的驅動桿，所述驅動桿上安裝有用于檢測車廂位置的位置傳感器，所述位置傳感器電性連接有PLC控制器。

技術研發人員：任燕,姚明明
受保護的技術使用者：濟南巨亞升降機械有限公司
技術研發日：20240725
技術公布日：2025/4/28
