本發明涉及中藥煎煮設備，特別是涉及一種雙氣源中藥煎煮燃氣裝置及其熄火保護系統。

背景技術：

1、在中藥煎煮過程中，燃氣系統是實現高效加熱和精確溫度控制的關鍵部件。然而，現有的中藥煎煮燃氣系統存在諸多不足。傳統燃氣灶的點火效率較低，通常需要逐一點火，操作繁瑣且效率低下。操作人員需要手動逐個調節每個爐頭的燃氣閥門，這不僅操作不便，而且容易因操作不當導致點火失敗或點火不均勻。此外，傳統燃氣裝置的燃燒效率也不高，普通爐頭設計無法快速將藥液燒開，導致煎煮時間過長。同時，現有設備的安全性不足，缺乏有效的熄火保護裝置，一旦發生意外熄火，可能會導致安全隱患或影響煎煮效果。此外，已有設備的適用性有限，采用單一氣源（如液化石油氣或天然氣）限制了設備的適用范圍，無法滿足不同用戶的需求。隨著時代的發展，已有的不做廢氣收集的燃氣裝置也不再符合環保和安全的要求。

2、針對傳統燃氣系統存在的問題，已有專利文獻提出了可自動化控制火力的燃氣系統。例如，專利文獻cn110986113a公開的一種可自動調節火力的灶具及控制方法，通過控制閥自動調節火力大小，雖然在一定程度上提高了火力調節的自動化程度，但在中藥煎煮過程中，仍存在不便于控制和觀察燃氣狀態的問題。此外，該專利中的氣源使用單一，應用場景受限。因此，開發一種高效、安全且適用性強的雙氣源中藥煎煮燃氣系統及其熄火保護裝置具有重要意義。

技術實現思路

1、本發明的目的在于提供一種雙氣源中藥煎煮燃氣裝置及其熄火保護系統，以解決現有中藥煎煮技術中存在的燃氣裝置存在的點火效率低、燃燒效率低、安全性不足和適用性有限等問題。

2、本發明解決其技術問題所采用的技術方案是：本發明通過一個脈沖系統總成管理多個爐頭，實現多個脈沖同時一鍵點火，大大提高了點火效率。同時，優化的燃氣爐頭設計使得爐頭頂部開孔且孔數多于普通爐頭，從而能夠快速將藥液燒開，大大縮短大火煎藥時間。在加熱過程中，若出現個別爐頭無故熄火，熄火保護裝置能夠瞬間通過蜂鳴器報告并同時顯示該爐頭的位置，確保安全。此外，燃燒狀態實時監測保護系統在燃氣系統底部加入觀察鏡，通過陣列的紅色信號燈對應燃燒爐頭，若有紅色燈亮起，會觸發蜂鳴器警報，提醒工作人員檢查。配置的脈沖點火和可燃氣體大小調整功能確保了點火和燃燒過程的穩定性和安全性。最后，裝置配備液化石油氣和天然氣兩種可燃氣來源，上下對稱布置，可根據需要安裝和切換，從而提高了裝置的適用性和靈活性。

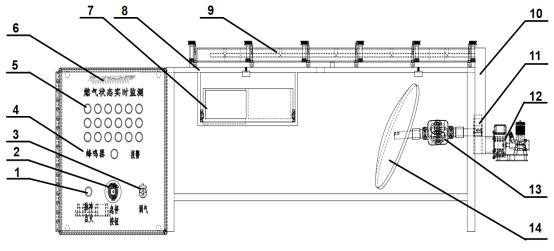

3、優選地，針對權利要求1，所述雙氣源中藥煎煮燃氣裝置及其熄火保護系統包括脈沖點火按鈕，裝置急停按鈕，可燃氣調氣旋鈕，蜂鳴器，燃氣狀態信號指示燈，單片機，抽拉式烘干架，機架，集成燃氣爐灶，點火針，感應針，燃氣灶頭，燃氣灶架，脈沖點火器，廢氣收集管道，觀察鏡擺角調節器，工業鼓風機，萬向節，凸面觀察鏡。

4、進一步的，脈沖點火按鈕，用于啟動點火流程，實現燃氣爐灶的快速點火。裝置急停按鈕，在緊急情況下可以迅速切斷燃氣供應，確保使用安全。可燃氣調氣旋鈕用于調節燃氣流量，從而控制火力大小，適應不同的煎煮需求。蜂鳴器，在燃氣狀態不佳以及脈沖打火器未能正確點燃，需要用戶注意時發出聲音警報。燃氣狀態信號指示燈，提供燃氣狀態的視覺反饋，如點火成功、燃氣不足等。單片機作為系統的控制中心，負責處理控制脈沖點火器、蜂鳴器和燃氣狀態信號指示燈等組件。

5、更進一步的，抽拉式烘干架方便用戶在煎煮后對煎藥器具進行烘干處理。機架支撐整個裝置的結構，保證各部件穩固安裝。集成燃氣爐灶作為核心加熱部件，包括可擴展的多個燃氣灶頭，用于煎煮中藥。點火針負責產生火花以點燃燃氣。感應針檢測火焰是否存在，以實現熄火保護。燃氣灶頭作為燃氣流出并被點燃的部位，具有較高的燃燒效率。燃氣灶架位于燃氣灶頭底部，是支撐燃氣灶頭的基礎結構。脈沖點火器作為控制點火針產生火花的裝置，實現可靠點火。廢氣收集管道布置于燃氣灶頭的四周，收集煎煮過程中燃氣裝置產生的廢氣，由工業鼓風機帶動，集中處理。工業鼓風機用于廢氣處理系統中，幫助輸送廢氣。觀察鏡擺角調節器允許用戶調整萬向節的角度，以便于實現更大范圍和角度的爐灶的工作狀態觀察。萬向節連接裝配凸面觀察鏡，允許角度調整，進而可以在燃氣裝置側面觀察燃氣灶頭的狀態。凸面觀察鏡安裝機架上，位于爐灶的底部，用于觀察燃燒狀態。

6、針對權利要求2，所述脈沖點火按鈕與單片機電連接，所述單片機根據脈沖點火按鈕的信號控制脈沖點火器產生火花，所述脈沖點火按鈕由單片機控制系統集成，并且能夠控制脈沖點火器的動作，實現多個燃氣灶頭的同時點燃。所述脈沖點火按鈕設計為用戶友好的操作界面，允許操作者通過單一動作觸發點火流程，進而同時點燃多個燃氣灶頭，提高點火的效率和便捷性。此外，脈沖點火按鈕具備狀態指示功能，能夠通過與燃氣狀態信號指示燈的聯動，向操作者提供點火狀態的即時反饋，包括點火成功或失敗的信息。此外，脈沖點火按鈕與蜂鳴器相連接，當點火失敗或燃氣供應異常時，蜂鳴器由單片機控制發出聲音警報，以提醒操作者注意并采取相應措施。

7、進一步的，脈沖點火系統通過單片機的智能控制，不僅提高了點火的可靠性和安全性，還通過簡化操作流程，提升了用戶體驗。同時，該系統的設計還考慮了在點火失敗時的應急響應，通過蜂鳴器警報提醒用戶，進一步增強了系統的安全性能。

8、針對權利要求3，所述裝置急停按鈕與單片機電連接，當按下時，單片機切斷燃氣供應，停止燃燒，以實現快速安全停機；所述可燃氣調氣旋鈕與集成燃氣爐灶連接，用于調節進入燃氣灶頭的燃氣量，從而控制火力大小；所述燃氣狀態信號指示燈顯示燃氣灶頭的工作狀態，由單片機控制，以提供燃氣狀態的即時視覺反饋；所述蜂鳴器在燃氣灶頭熄火或燃氣供應異常時，由單片機控制發出聲音警報，以警示用戶及時檢查和處理異常情況。

9、進一步的，本發明的燃氣裝置及其熄火保護系統通過這些特征實現了操作的便捷性、提高了安全性，并且增強了對燃燒狀態的監控能力，從而為用戶提供了一個可靠、安全、易于監控的煎煮環境。

10、針對權利要求4，所述抽拉式烘干架位于所述集成燃氣爐灶底部，利用燃氣灶頭產生的熱量進行烘干。煎煮器具烘干后整體可抽拉出，方便拿取。進一步的，所述抽拉式烘干架的設計允許用戶在煎煮過程完成后，輕松地將煎煮器具從集成燃氣爐灶底部拉出，以便進行后續處理或存放。這種設計不僅提高了操作的便利性，還有助于提高煎煮器具的衛生和維護條件。更進一步的，所述抽拉式烘干架包括但不限于一個或多個烘干層，以適應不同大小和形狀的煎煮器具。每個烘干層都可以獨立地拉出，以便于用戶根據需要選擇適當?shù)暮娓蓪印?/p>

11、針對權利要求5，所述廢氣收集管道設置于集成燃氣爐灶的四周，連接燃氣灶頭和工業鼓風機，用于收集煎煮過程中產生的廢氣，由工業鼓風機推動廢氣流動，經處理后排出。進一步的，所述廢氣收集管道的設計確保了煎煮過程中產生的廢氣能夠被有效收集，防止廢氣直接排放到環境中，從而減少對室內空氣質量的影響，并降低對外部環境的污染。

12、更進一步的，所述廢氣收集管道包括多個分支管道，每個分支管道對應一個或多個燃氣灶頭，以確保所有煎煮位置產生的廢氣都能被收集。這些分支管道匯集到主管道中，再連接到所述工業鼓風機，形成一個完整的廢氣收集和處理系統。

13、針對權利要求6，所述凸面觀察鏡安裝在機架上，位于爐灶底部，專門用于觀察集成燃氣爐灶中每個燃氣灶頭的燃燒狀態。這樣的設計允許操作者能夠直觀地監視燃燒過程，確保煎煮過程的安全性和效率。

14、進一步的，所述萬向節左側連接凸面觀察鏡，允許凸面觀察鏡進行觀察角度的調整。操作者可以根據需要，調整觀察角度，以便更清晰地觀察到每個燃氣灶頭的燃燒情況，無論灶頭位置如何。所述萬向節右側連接擺角調節器，這一功能允許操作者從側面多個位置觀察燃氣灶頭的燃燒情況。特別是在需要觀察多個燃燒點或在裝置運行時難以直接觀看的情況下，擺角調節器提供了額外的靈活性，使得觀察過程更為方便。

15、優選的，針對權利要求7，所述集成燃氣爐灶集成多個燃氣灶頭，燃氣灶頭設計允許根據煎煮器皿的數量進行空間位置的擴展，以適應不同數量的煎煮器皿，從而提高燃氣使用效率并節省能源。這種設計使得燃氣灶頭可以根據實際需要進行靈活調整，優化燃氣消耗，同時適應不同規模的煎煮作業，提高燃氣使用的靈活性和效率。

16、進一步的，所述燃氣灶架用于支撐燃氣灶頭，確保灶頭穩定安裝，并考慮對稱設置雙氣源接頭，分別是天然氣和液化石油氣接頭，以適應不同的使用場景。增加了燃氣裝備的適用性，使其能夠在不同氣源供應條件下都能正常工作，增強實用性和適用范圍。

17、針對權利要求8，所述脈沖點火器是控制點火針產生火花的裝置，由單片機控制，以確保點火過程的穩定性和安全性。脈沖點火器的設計和實現確保了在各種環境條件下都能可靠地點火，提高了燃氣灶頭的點燃成功率，減少了因點火失敗導致的燃氣浪費和潛在的安全風險。

18、進一步的，所述感應針作為熄火保護系統的關鍵組件，用于檢測火焰是否存在。感應針能夠?qū)崟r監測燃氣灶頭的燃燒狀態，當檢測到火焰熄滅時，系統會自動切斷燃氣供應，防止燃氣泄漏，確保使用安全。自動熄火保護功能顯著提高了燃氣裝置的安全性能，降低了因熄火導致的燃氣泄漏可能引起的火災和爆炸風險。

19、針對權利要求9，所述燃氣裝置集成能效管理功能，能夠根據煎煮需求自動調整燃氣供應量和燃燒效率，以實現能源的最優利用和成本節約。可根據煎煮器皿內中藥的量和所需的溫度，自動調整進入燃氣灶頭的燃氣量，確保燃氣供應與煎煮需求相匹配，避免燃氣浪費。

20、針對權利要求十，所述裝置采用的組件可模塊化設計，各個組件如燃氣灶架、燃氣灶頭、廢氣收集管道可以根據需要進行更換或升級。

21、上述技術方案能得到以下有益效果：

22、本發明與現有技術相比，具有以下優點和積極效果：

23、（1）.本發明提供的雙氣源中藥煎煮燃氣裝置及其熄火保護系統，通過一個脈沖系統總成管理多個爐頭，實現多個脈沖同時一鍵點火，點火效率相較于傳統點火方式大幅提升，有效節省了操作時間，提高了煎煮工作的整體效率，為批量煎煮中藥提供了高效便捷的點火方式；

24、（2）.本發明所采用的優化燃氣爐頭設計，頂部開孔且孔數多于普通爐頭，能夠快速將藥液燒開，大大縮短了大火煎藥時間，減少了能源消耗，同時保證了中藥煎煮的質量，提高了藥效的析出效率。

25、（3）.本發明提供一種本發明提供一種全面可靠的安全保障系統。當出現個別爐頭無故熄火時，熄火保護裝置能瞬間通過蜂鳴器報告并顯示該爐頭位置；燃燒狀態實時監測保護系統在燃氣系統底部加入觀察鏡，通過陣列紅色信號燈對應燃燒爐頭，異常時觸發蜂鳴器警報，全方位保障了使用過程中的安全，降低了因熄火和燃氣泄漏等問題引發事故的風險。

26、（4）本發明所采用的燃氣裝置進行模塊化設計顯著提高了設備的靈活性和適應性。用戶可以根據實際煎煮需求靈活調整燃氣灶頭的數量和布局，適應不同規模的煎煮作業。

27、（5）本發明提供一種適用性和靈活性極強的燃氣裝置。配備液化石油氣和天然氣兩種可燃氣來源，上下對稱布置，可根據需要安裝和切換，能夠適應不同地區的氣源供應情況，滿足多樣化的使用場景，提高了裝置的通用性和實用性。同時，裝置集成能效管理功能，能根據煎煮需求自動調整燃氣供應量和燃燒效率，有效節約能源和成本；組件采用模塊化設計，方便根據需要進行更換或升級，延長了裝置的使用壽命，降低后期維護成本.
