本申請涉及飲水裝置領域，具體而言，涉及一種熱罐組件以及凈熱一體機。

背景技術：

1、在相關的技術中，具有過濾和加熱功能的飲水設備中具有公共水位探針，但是公共水位探針容易被高電壓擊穿，影響飲水設備的正常使用。

技術實現思路

1、本申請實施例提供了一種熱罐組件以及凈熱一體機，旨在將公共水位探針設置于排水管，且與罐體之間絕緣設置，從而可以降低公共水位探針被加熱件的電壓擊穿而損壞的概率，以使得公共水位探針可以具有較長的使用壽命，使得凈熱一體機的可以具有較長的使用壽命，并且能夠確保通過高水位探針、低水位探針以及公共水位探針檢測的加熱腔內的水位高度的準確性。

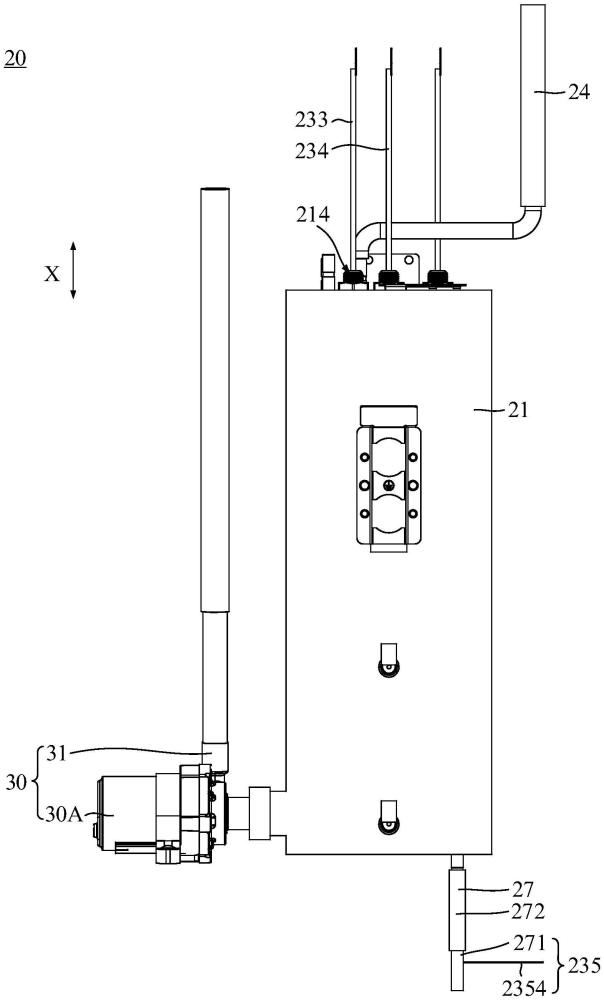

2、本申請實施例提供了一種熱罐組件，包括罐體、加熱件、排水管以及導線，罐體具有加熱腔以及與加熱腔連通的排水口；加熱件與罐體連接，且設置于加熱腔內，并用于加熱加熱腔內的水，罐體具有長度方向，加熱件沿罐體的長度方向延伸；排水管至少包括金屬排水管，金屬排水管與排水口連通，且與罐體絕緣設置；導線與金屬排水管連接；其中，金屬排水管與導線構成公共水位探針。

3、在其中一些實施例中，排水管還包括絕緣排水管，絕緣排水管的一端與排水口連通，絕緣排水管的另一端與金屬排水管連通。

4、在其中一些實施例中，熱罐組件還包括第四絕緣安裝結構，第四絕緣安裝結構與罐體連接，且設置于排水口處，金屬排水管與第四絕緣安裝結構連接。

5、在其中一些實施例中，第四絕緣安裝結構包括第四絕緣密封件，第四絕緣密封件與排水口的內壁連接，第四絕緣密封件具有第四連接孔，金屬排水管與第四連接孔的內壁連接。

6、在其中一些實施例中，罐體包括罐身、罐頂蓋以及罐底蓋，罐頂蓋與罐底蓋均與罐身連接，以形成加熱腔，排水口設置于罐底蓋。

7、在其中一些實施例中，罐體還具有抽水口，熱罐組件還包括抽水泵，抽水泵包括泵體以及出水管，泵體的入口與抽水口連通，出水管與泵體的出口連通。

8、在其中一些實施例中，罐體包括罐身、罐頂蓋以及罐底蓋，罐頂蓋與罐底蓋均與罐身連接，以形成加熱腔，罐底蓋具有第一過孔，罐頂蓋具有第二過孔，出水管包括第一管段以及第二管段，第一管段與泵體的出口連通，第一管段設置于罐體外；第二管段與第一管段連通，且第二管段自第一過孔穿入加熱腔，并自第二過孔穿出加熱腔。

9、在其中一些實施例中，熱罐組件還包括三通管，三通管具有管腔以及與管腔連通的進氣口、排氣口以及出水口，進氣口與第二過孔連通；第二管段遠離第一過孔的一端穿過第二過孔以及進氣口，且穿設于管腔內，并與出水口連通，第二管段遠離第一過孔的一端與出水口的內壁密封連接，第二過孔的內壁以及進氣口的內壁均與第二管段的外壁間隔設置；其中，管腔的內壁與第二管段的外壁圍設形成排氣通道，加熱腔內的氣體能夠依次經由第二過孔、進氣口、排氣通道以及排氣口排出。

10、在其中一些實施例中，抽水口的中心與罐底蓋之間的高度差為h1，h1滿足：5mm≤h1≤10mm。

11、本申請實施例還提供了一種凈熱一體機，包括殼體組件、熱罐組件以及過濾系統，殼體組件具有內腔；罐體、加熱件、排水管以及導線均安裝于內腔內；過濾系統安裝于內腔，并用于向熱罐組件的加熱腔內提供過濾后的水。

12、在其中一些實施例中，凈熱一體機還包括還控制器、第一溫度傳感器和第二溫度傳感器以及水龍頭，過濾系統包括增壓泵、濾芯以及連接濾芯的出口的凈化水管，凈化水管和出水管均連接至水龍頭，第一溫度傳感器以及第二溫度傳感器均與控制器連接；其中，第一溫度傳感器用于檢測加熱腔內的溫度，第二溫度傳感器用于檢測純水管路中的溫度，控制器用于接收第一溫度傳感器和第二溫度傳感器的檢測值，并控制抽水泵和增壓泵的運行功率，以在水龍頭處形成設定溫度值的水。

13、基于本申請的熱罐組件，將公共水位探針設置于排水管，且與罐體之間絕緣設置，從而可以降低公共水位探針被加熱件的電壓擊穿而損壞的概率，以使得公共水位探針可以具有較長的使用壽命，使得凈熱一體機的可以具有較長的使用壽命，并且能夠確保通過高水位探針、低水位探針以及公共水位探針檢測的加熱腔內的水位高度的準確性。

技術特征：

1.一種熱罐組件，其特征在于，包括：

2.如權利要求1所述的熱罐組件，其特征在于，所述排水管還包括：

3.如權利要求1所述的熱罐組件，其特征在于，還包括：

4.如權利要求2所述的熱罐組件，其特征在于，所述第四絕緣安裝結構包括：

5.如權利要求1所述的熱罐組件，其特征在于，所述罐體包括罐身、罐頂蓋以及罐底蓋，所述罐頂蓋與所述罐底蓋均與所述罐身連接，以形成所述加熱腔，所述排水口設置于所述罐底蓋。

6.如權利要求5所述的熱罐組件，其特征在于，所述罐身具有抽水口，所述熱罐組件還包括：

7.如權利要求6所述的熱罐組件，其特征在于，所述罐底蓋具有第一過孔，所述罐頂蓋具有第二過孔，所述出水管包括：

8.如權利要求7所述的熱罐組件，其特征在于，還包括：

9.如權利要求6所述的熱罐組件，其特征在于，所述抽水口的中心與所述罐底蓋之間的高度差為h1，所述h1滿足：5mm≤h1≤10mm。

10.一種凈熱一體機，其特征在于，包括：

11.如權利要求10所述的凈熱一體機，其特征在于，所述凈熱一體機還包括還控制器、第一溫度傳感器和第二溫度傳感器以及水龍頭，所述過濾系統包括增壓泵、濾芯以及連接所述濾芯的出口的凈化水管，所述凈化水管和所述出水管均連接至所述水龍頭，所述第一溫度傳感器以及所述第二溫度傳感器均與所述控制器連接；

技術總結
本申請實施例公開了熱罐組件以及凈熱一體機，熱罐組件包括罐體、加熱件、排水管以及導線，罐體具有加熱腔以及與加熱腔連通的排水口；加熱件與罐體連接，并用于加熱加熱腔內的水；排水管至少包括金屬排水管，金屬排水管與排水口連通，且與罐體絕緣設置；導線與金屬排水管連接；其中，金屬排水管與導線構成公共水位探針，將公共水位探針設置于排水管，且與罐體之間絕緣設置，從而可以降低公共水位探針被加熱件的電壓擊穿而損壞的概率，以使得公共水位探針可以具有較長的使用壽命，使得凈熱一體機的可以具有較長的使用壽命，并且能夠確保通過高水位探針、低水位探針以及公共水位探針檢測的加熱腔內的水位高度的準確性。

技術研發人員：張觀塵,唐利軍,桂鵬,鄭躍東
受保護的技術使用者：佛山市順德區美的飲水機制造有限公司
技術研發日：
技術公布日：2025/4/24
