本發明涉及制氧機，特別是涉及一種新型醫用制氧機。

背景技術：

1、氧氣作為人類生存必不可少的氣體，在日常生活尤其是醫療急救過程中占據非常重要的地位，通常，人們把制好的氧氣低溫加壓存儲在鋼瓶之中，以備不時之需，但使用起來極不方便。因此，制氧機便應運而生，一般來說制氧機是用于醫療急救，健康的人常吸氧也可以促進血液循環，使頭腦清晰，消除疲勞，有效地增進工作效率。

2、醫用制氧機，是以變壓吸附技術為基礎，從空氣中提取氧氣的新型設備，其利用分子篩物理吸附和解吸技術在制氧機內裝填分子篩，在加壓時可將空氣中氮氣吸附，剩余的未被吸收的氧氣被收集起來，經過凈化處理后即成為高純度的氧氣，整個制氧過程為物理吸附過程，無化學反應，原料為空氣，對環境無污染。具體設備可參考專利號為cn108358173b中公開了的“醫用分子篩制氧機”所示。

3、但是，現有的制氧機制得的氧氣較為干燥，用戶使用舒適度較差。

4、因此，本領域亟需一種新型醫用制氧機，用于解決上述問題。

技術實現思路

1、本發明的目的是提供一種新型醫用制氧機，以解決上述現有技術存在的問題，能夠對輸出的氧氣進行提前濕潤，從而提高用戶的使用舒適度。

2、為實現上述目的，本發明提供了如下方案：

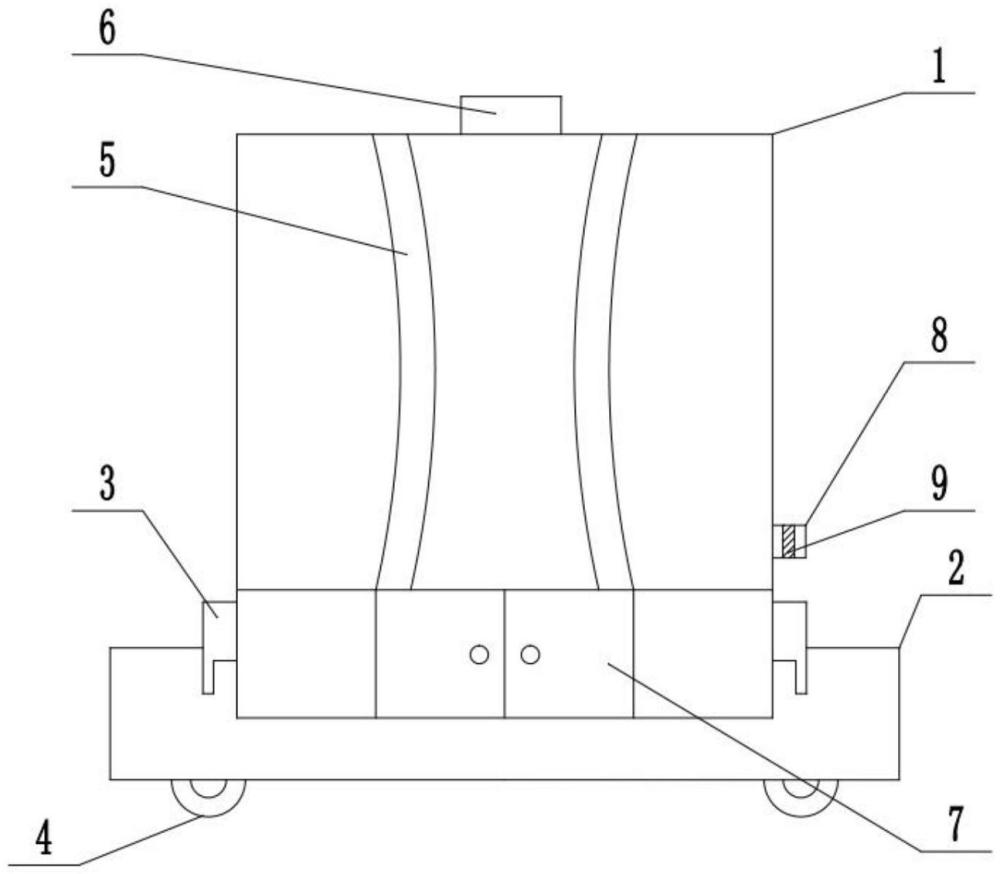

3、本發明公開了一種新型醫用制氧機，包括制氧機箱體，所述制氧機箱體的側壁上設有進氣管，所述進氣管上能夠拆卸連接有拆卸濾網，所述進氣管位于所述制氧機箱體內部的一端連接有輸送管，所述輸送管上設有空氣壓縮機和分子篩，所述空氣壓縮機比所述分子篩更靠近所述進氣管，所述輸送管遠離所述進氣管的一端連接有儲水倉，所述輸送管的一端伸入到所述儲水倉的底部，所述儲水倉的頂部連接有氧氣輸出管，所述氧氣輸出管遠離所述儲水倉的一端位于所述制氧機箱體的外壁上。

4、優選的，所述儲水倉的內部設有吸音層，所述吸音層位于所述儲水倉內的水面上。

5、優選的，所述儲水倉的側壁上設有進水管和出水管，所述進水管上設有水泵，所述進水管遠離所述儲水倉的一端連接有水源；

6、所述出水管上設有水閥。

7、優選的，所述輸送管上依次設有第一閥門、螺旋管和第二閥門，所述第一閥門、所述螺旋管和所述第二閥門均設置于所述空氣壓縮機和所述分子篩之間，所述螺旋管靠近所述第一閥門的一端通過集塵管連接有集塵容器，所述螺旋管靠近所述第二閥門的一端通過反吹管連接有反吹風機。

8、優選的，所述制氧機箱體內設有隔板，所述隔板的下方為設備倉，所述集塵容器和所述反吹風機均設置于所述設備倉內，所述設備倉的側壁上設有艙門。

9、優選的，所述氧氣輸出管上設有穩流結構，所述穩流結構包括多個相互平行設置的穩流通道。

10、優選的，所述進氣管的側壁上圓周均布有若干個l形的卡接槽，所述拆卸濾網的外側圓周均布有若干個卡接塊，所述卡接槽與所述卡接塊卡接。

11、優選的，所述制氧機箱體的下端能夠連接有移動底座，所述移動底座的下端設有多個萬向輪。

12、優選的，所述制氧機箱體的外側壁設有若干個對接插塊，所述移動底座的上端設有若干個對接插槽，所述對接插塊與所述對接插槽插接。

13、優選的，所述制氧機箱體上設有輔助背帶和提拉把手。

14、本發明相對于現有技術取得了以下技術效果：

15、本發明設有儲水倉，從氧氣輸出管輸出的氧氣會先經過儲水倉中的水，從而對其進行濕潤，避免用戶吸的氧氣過于干燥而影響用戶的使用體驗。

技術特征：

1.一種新型醫用制氧機，其特征在于：包括制氧機箱體，所述制氧機箱體的側壁上設有進氣管，所述進氣管上能夠拆卸連接有拆卸濾網，所述進氣管位于所述制氧機箱體內部的一端連接有輸送管，所述輸送管上設有空氣壓縮機和分子篩，所述空氣壓縮機比所述分子篩更靠近所述進氣管，所述輸送管遠離所述進氣管的一端連接有儲水倉，所述輸送管的一端伸入到所述儲水倉的底部，所述儲水倉的頂部連接有氧氣輸出管，所述氧氣輸出管遠離所述儲水倉的一端位于所述制氧機箱體的外壁上。

2.根據權利要求1所述的新型醫用制氧機，其特征在于：所述儲水倉的內部設有吸音層，所述吸音層位于所述儲水倉內的水面上。

3.根據權利要求1所述的新型醫用制氧機，其特征在于：所述儲水倉的側壁上設有進水管和出水管，所述進水管上設有水泵，所述進水管遠離所述儲水倉的一端連接有水源；

4.根據權利要求1所述的新型醫用制氧機，其特征在于：所述輸送管上依次設有第一閥門、螺旋管和第二閥門，所述第一閥門、所述螺旋管和所述第二閥門均設置于所述空氣壓縮機和所述分子篩之間，所述螺旋管靠近所述第一閥門的一端通過集塵管連接有集塵容器，所述螺旋管靠近所述第二閥門的一端通過反吹管連接有反吹風機。

5.根據權利要求4所述的新型醫用制氧機，其特征在于：所述制氧機箱體內設有隔板，所述隔板的下方為設備倉，所述集塵容器和所述反吹風機均設置于所述設備倉內，所述設備倉的側壁上設有艙門。

6.根據權利要求1所述的新型醫用制氧機，其特征在于：所述氧氣輸出管上設有穩流結構，所述穩流結構包括多個相互平行設置的穩流通道。

7.根據權利要求1所述的新型醫用制氧機，其特征在于：所述進氣管的側壁上圓周均布有若干個l形的卡接槽，所述拆卸濾網的外側圓周均布有若干個卡接塊，所述卡接槽與所述卡接塊卡接。

8.根據權利要求1所述的新型醫用制氧機，其特征在于：所述制氧機箱體的下端能夠連接有移動底座，所述移動底座的下端設有多個萬向輪。

9.根據權利要求8所述的新型醫用制氧機，其特征在于：所述制氧機箱體的外側壁設有若干個對接插塊，所述移動底座的上端設有若干個對接插槽，所述對接插塊與所述對接插槽插接。

10.根據權利要求1所述的新型醫用制氧機，其特征在于：所述制氧機箱體上設有輔助背帶和提拉把手。

技術總結
本發明公開了一種新型醫用制氧機，涉及制氧機技術領域，包括制氧機箱體，所述制氧機箱體的側壁上設有進氣管，所述進氣管上能夠拆卸連接有拆卸濾網，所述進氣管位于所述制氧機箱體內部的一端連接有輸送管，所述輸送管上設有空氣壓縮機和分子篩，所述空氣壓縮機比所述分子篩更靠近所述進氣管，所述輸送管遠離所述進氣管的一端連接有儲水倉，所述輸送管的一端伸入到所述儲水倉的底部，所述儲水倉的頂部連接有氧氣輸出管，所述氧氣輸出管遠離所述儲水倉的一端位于所述制氧機箱體的外壁上。本發明能夠將氣體通入到儲水倉中，從而能夠對氧氣進行濕潤作用，提高病人的使用舒適度。

技術研發人員：襲英杰
受保護的技術使用者：山東英吉爾健康科技有限公司
