本發明涉及空調換熱器，具體為一種高效模組空調換熱器。

背景技術：

1、室外機換熱器存在制冷冷凝和制熱蒸發場景，流路設計只能側重制冷或制熱，因側重冷凝的流路設計和側重蒸發的流路設計相反，只能根據比重進行取舍，無法同時匹配冷凝和蒸發最佳能力；而且硬件設計只能是一種，無法多變，換熱器缺乏分區，冷媒流量和風速無法完全匹配，尤其在頂出風空調機組，上下?lián)Q熱器的風速差異達到倍數關系，導致?lián)Q熱器能力無法充分發揮。

技術實現思路

1、本發明的目的在于提供一種高效模組空調換熱器，實現三場協同，充分發揮換熱器制冷冷凝和制熱蒸發的能力及其系統能效。

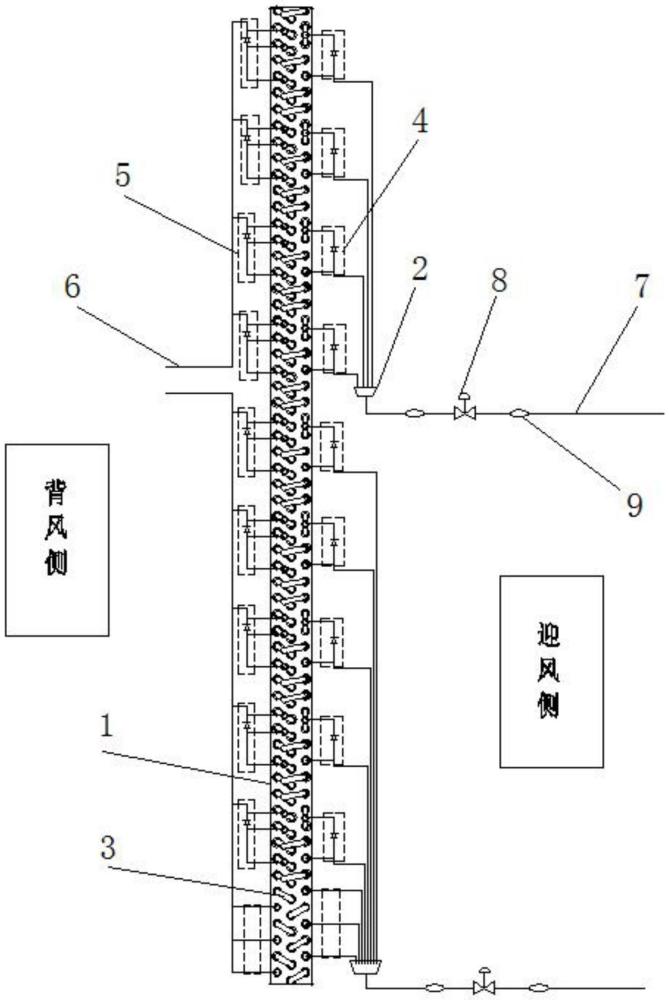

2、為實現上述目的，本發明提供如下技術方案：一種高效模組空調換熱器包括機殼、分配器、機殼內部設置的發卡管，所述分配器連接液相冷媒進出口管，在現有技術的基礎上，本發明作出進一步改進：還包括液側單向閥模組、氣側單向閥模組，所述液側單向閥模組、氣側單向閥模組分別與換熱器迎風側、背風側的發卡管連通組成一個換熱單元，多個所述換熱單元與換熱器迎風側的分配器連通，并與換熱器背風側的氣相冷媒進出口管連通。

3、優選的，所述液側單向閥模組包括液側單向閥、兩個連接管、液體進出口管，所述液側單向閥的兩端分別連接一個連接管，所述連接管連接液體進出口管。

4、優選的，還包括三通，所述三通連接于液體進出口管的端部。

5、優選的，一個所述連接管的端部連接封帽，另一個所述連接管連接分配器。

6、優選的，還包括過濾網，所述連接分配器的連接管內部設有過濾網。

7、優選的，所述氣側單向閥模組包括氣側單向閥、兩個連接管、進出口管，所述氣側單向閥的兩端分別連接一個連接管，所述連接管連接進出口管。

8、優選的，一個所述連接管還連接氣相冷媒進出口管，另一個所述連接管的一端連接封帽。

9、優選的，所述液相冷媒進出口管上設置有電子膨脹閥。

10、優選的，所述電子膨脹閥的前后端管路上設有過濾器。

11、與現有技術相比，本發明的有益效果是：

12、采用模組累積設計，每個模組內采用單向閥等組合方案，實現每個模組內制冷制熱流程不同，實現模組內制冷冷凝流路長，制熱蒸發流路短的雙向設計，充分發揮換熱器的能力，提升整機能效；

13、針對頂出風上下風速差異大的問題，將換熱器拆解成若干單元，每個單元內單獨模組實現制冷制熱不同流路設計，分解之后的換熱單元高度差異小，風速上下差異??；

14、采用換熱器拆分單元模組方案和換熱器分區獨立膨脹閥方案，實現換熱器單元內冷媒換熱和風速的充分匹配；

15、單向閥采用全不銹鋼設計，實現單向閥高度的最小化以及模組管路在換熱器有限空間內的緊湊布局設計，一體化不銹鋼有利于高效穩定的焊接，提高生產的穩定性，以及實現量化生產。

技術特征：

1.一種高效模組空調換熱器，包括機殼、分配器、機殼內部設置的發卡管，所述分配器連接液相冷媒進出口管，其特征在于：還包括液側單向閥模組、氣側單向閥模組，所述液側單向閥模組、氣側單向閥模組分別與換熱器迎風側、背風側的發卡管連通組成一個換熱單元，多個所述換熱單元與換熱器迎風側的分配器連通，并與換熱器背風側的氣相冷媒進出口管連通。

2.根據權利要求1所述的高效模組空調換熱器，其特征在于：所述液側單向閥模組包括液側單向閥、兩個連接管、液體進出口管，所述液側單向閥的兩端分別連接一個連接管，所述連接管連接液體進出口管。

3.根據權利要求2所述的高效模組空調換熱器，其特征在于：還包括三通，所述三通連接于液體進出口管的端部。

4.根據權利要求2所述的高效模組空調換熱器，其特征在于：一個所述連接管的端部連接封帽，另一個所述連接管連接分配器。

5.根據權利要求4所述的高效模組空調換熱器，其特征在于：還包括過濾網，所述連接分配器的連接管內部設有過濾網。

6.根據權利要求1所述的高效模組空調換熱器，其特征在于：所述氣側單向閥模組包括氣側單向閥、兩個連接管、氣體進出口管，所述氣側單向閥的兩端分別連接一個連接管，所述連接管連接進出口管。

7.根據權利要求6所述的高效模組空調換熱器，其特征在于：一個所述連接管還連接氣相冷媒進出口管，另一個所述連接管的一端連接封帽。

8.根據權利要求1所述的高效模組空調換熱器，其特征在于：所述液相冷媒進出口管上設置有電子膨脹閥。

9.根據權利要求8所述的高效模組空調換熱器，其特征在于：所述電子膨脹閥的前后端管路上設有過濾器。

技術總結
本發明涉及空調換熱器技術領域，具體為一種高效模組空調換熱器，包括機殼、分配器、機殼內部設置的發卡管、液側單向閥模組、氣側單向閥模組，所述分配器連接液相冷媒進出口管，所述液側單向閥模組、氣側單向閥模組分別與換熱器迎風側、背風側的發卡管連通組成一個換熱單元，多個所述換熱單元與換熱器迎風側的分配器連通，并與換熱器背風側的氣相冷媒進出口管連通。本發明高效模組空調換熱器實現三場協同，充分發揮換熱器制冷冷凝和制熱蒸發的能力及其系統能效。

技術研發人員：姜學斌,竹內伸行,相金波
受保護的技術使用者：三菱重工海爾（青島）空調機有限公司
技術研發日：
技術公布日：2025/4/28
