本技術涉及出料裝置，具體為一種用于干燥機的出料裝置。

背景技術：

1、干燥機是一種在設備內部設置攪拌漿，使濕物料在槳葉的攪動下，與熱載體以及熱表面充分接觸，從而達到干燥目的的低速攪拌干燥器。目前，現有的漿葉式干燥機當內部物料需要全部排出時，不能自動打開外側的出料口，減少人工現場操作，不能實現槳葉干燥機出料口的自動控制；

2、為此，經過對現有技術進行檢索，發現，目前已經公開的專利技術，如公開號為cn215810081u提出的一種用于槳葉干燥機的自動出料裝置，其工作原理是1.本實用新型中，通過橫桿、擋料盒和液壓桿的設置，擋料盒底部通過第二連接耳固定有橫桿，橫桿通過第一連接耳轉動連接在支撐立柱的頂部，從而使擋料盒可以多角度的轉動，將干燥機的排料管進行閉合，能夠有效提高輸送效率，節省人工工位，液壓桿通過第三連接耳和第四連接耳固定在擋料盒和支撐立柱之間，可以通過液壓桿的伸縮來連續調節擋料盒的傾斜角度，使物料要全部排出時，通過控制液壓桿來轉動擋料盒，減少了人工現場操作，從而實現槳葉干燥機出料的自動控制；2.本實用新型中，通過活動板、傾斜板和緊固栓的設置，電機驅動轉動桿轉動，從而使活動板可以多角度進行翻轉，避免物料直接全部輸送進料筒內部，可以防止物料堵塞在料筒內部，提高效率，傾斜板可以更好的將干燥后的物料在料筒內部排凈，輸出效果得到加強，起到導流的作用，緊固栓插接在固定孔內部，一端與支撐桿接觸，對支撐桿進行緊固，防止使用時滑落，加大使用的穩定性，同時可以調節裝置的高度，適應于不同高度的干燥機使用，使用范圍得到加強；

3、然而，在實際使用過程中，僅僅使用簡單傾斜板會導致物料的堆積，不便于出料，而且出料口太小也不利于出料，因此降低了出料裝置的使用效率和效果，從而導致實用性較差。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供一種便于防止傾斜板上物料堆積的機構，因此增強了出料裝置的使用效率和效果，從而增強實用性的一種用于干燥機的出料裝置。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種用于干燥機的出料裝置，包括箱體、支撐臺、支腿和傾斜板，箱體底端與支撐臺頂端連接，多組支腿頂端均與支撐臺底端連接，傾斜板位于箱體內，傾斜板底端設置有拍打機構；

5、拍打機構還包括第一桿、轉動環、固定板、第二桿、拍打柱、轉動軸和凸輪，箱體內設置有工作腔，第一桿前后兩端與工作腔底部區域的右側連接，兩組轉動環與第一桿轉動套裝，兩組固定板分別與對應的轉動環連接，兩組固定板左端均與第二桿連接，第二桿頂端與多組拍打柱底端連接，多組拍打柱頂端與傾斜板頂緊，拍打柱為橡膠彈力材質，轉動軸前后兩端分別與箱體緊固軸承套裝，兩組凸輪與轉動軸緊固套裝，兩組凸輪分別位于對應的固定板頂端，固定板通過復位機構與第一桿連接，轉動軸前端設置有驅動機構。

6、進一步的，為了便于對轉動軸驅動，本實用新型的改進有，驅動機構還包括驅動電機，驅動電機安裝端與箱體前端連接，驅動電機輸出端與轉動軸前端連接。

7、進一步的，為了便于對固定板進行復位，本實用新型的改進有，復位機構還包括固定架、第一座、第二座、復位桿和第一套，兩組固定架與第一桿連接，兩組第一套安裝端分別與對應的第一座連接，兩組第一座分別與對應的固定架鉸接，兩組復位桿通過彈力機構與第一套連接，兩組第二座與對應的復位桿連接，兩組第二座分別與對應的固定板鉸接。

8、進一步的，為了便于提供給復位桿拉力，本實用新型的改進有，彈力機構還包括卡板和彈簧，第一套內設置有腔室，兩組卡板與腔室滑動卡裝，彈簧位于腔室內，彈簧受到卡板擠壓，兩組卡板分別與對應的復位桿連接，兩組復位桿與對應的第一套滑動套裝。

9、進一步的，為了便于出料順暢，本實用新型的改進有，還包括出料板，箱體右端設置有出料口，出料口與出料板連接。

10、進一步的，為了便于對驅動電機進行控制調節，本實用新型的改進有，還包括控制器，控制器與支撐臺前端連接，控制器與驅動電機電連接。

11、(三)有益效果

12、與現有技術相比，本實用新型提供了一種用于干燥機的出料裝置，具備以下有益效果：

13、該一種用于干燥機的出料裝置，1.本實用新型設置有拍打機構，通過控制器啟動驅動電機，驅動電機帶動轉動軸轉動，轉動軸帶動凸輪進行轉動，凸輪對兩組固定板反復頂起，使得固定板帶動第二桿和多組拍打柱對傾斜板進行反復拍打，可以有效防止物料在傾斜板上堆積，便于出料；2.本實用新型設置有驅動機構，通過驅動電機便于帶動轉動軸轉動；3.本實用新型設置有復位機構，通過固定架、第一座、第二座、復位桿和第一套，便于帶動固定板反復對傾斜板進行敲打；4.本實用新型設置有彈力機構，通過卡板和彈簧的使用，便于提供給復位桿彈力；通過一種便于防止傾斜板上物料堆積的機構，因此增強了出料裝置的使用效率和效果，從而增強實用性。

技術特征：

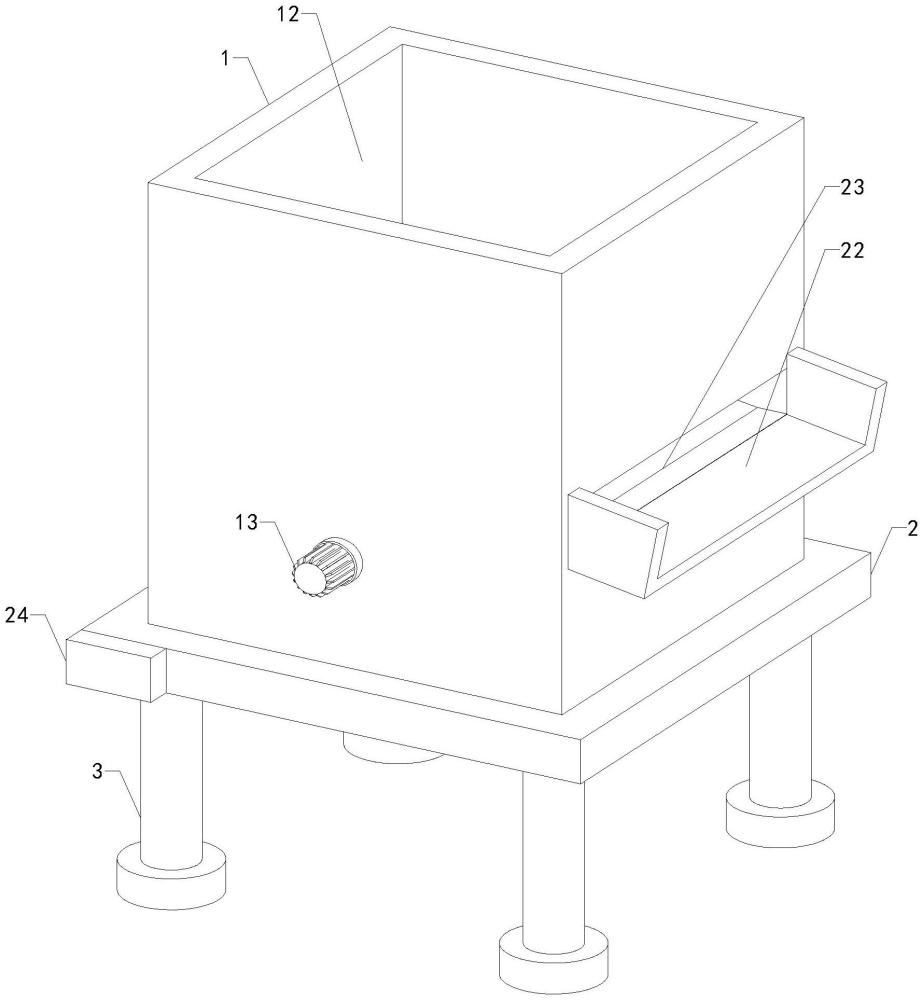

1.一種用于干燥機的出料裝置，包括箱體(1)、支撐臺(2)、支腿(3)和傾斜板(4)，箱體(1)底端與支撐臺(2)頂端連接，多組支腿(3)頂端均與支撐臺(2)底端連接，傾斜板(4)位于箱體(1)內，傾斜板(4)底端設置有拍打機構；

2.根據權利要求1所述的一種用于干燥機的出料裝置，其特征在于，驅動機構還包括驅動電機(13)，驅動電機(13)安裝端與箱體(1)前端連接，驅動電機(13)輸出端與轉動軸(10)前端連接。

3.根據權利要求2所述的一種用于干燥機的出料裝置，其特征在于，復位機構還包括固定架(14)、第一座(15)、第二座(16)、復位桿(17)和第一套(18)，兩組固定架(14)與第一桿(5)連接，兩組第一套(18)安裝端分別與對應的第一座(15)連接，兩組第一座(15)分別與對應的固定架(14)鉸接，兩組復位桿(17)通過彈力機構與第一套(18)連接，兩組第二座(16)與對應的復位桿(17)連接，兩組第二座(16)分別與對應的固定板(7)鉸接。

4.根據權利要求3所述的一種用于干燥機的出料裝置，其特征在于，彈力機構還包括卡板(19)和彈簧(20)，第一套(18)內設置有腔室(21)，兩組卡板(19)與腔室(21)滑動卡裝，彈簧(20)位于腔室(21)內，彈簧(20)受到卡板(19)擠壓，兩組卡板(19)分別與對應的復位桿(17)連接，兩組復位桿(17)與對應的第一套(18)滑動套裝。

5.根據權利要求4所述的一種用于干燥機的出料裝置，其特征在于，還包括出料板(22)，箱體(1)右端設置有出料口(23)，出料口(23)與出料板(22)連接。

6.根據權利要求5所述的一種用于干燥機的出料裝置，其特征在于，還包括控制器(24)，控制器(24)與支撐臺(2)前端連接，控制器(24)與驅動電機(13)電連接。

技術總結
本技術涉及出料裝置技術領域，具體為一種用于干燥機的出料裝置，其便于防止傾斜板上物料堆積的機構，因此增強了出料裝置的使用效率和效果；包括箱體、支撐臺、支腿和傾斜板，箱體底端與支撐臺頂端連接，多組支腿頂端均與支撐臺底端連接，傾斜板位于箱體內，傾斜板底端設置有拍打機構；拍打機構還包括第一桿、轉動環、固定板、第二桿、拍打柱、轉動軸和凸輪，箱體內設置有工作腔，第一桿前后兩端與工作腔底部區域的右側連接，兩組轉動環與第一桿轉動套裝，兩組固定板分別與對應的轉動環連接，兩組固定板左端均與第二桿連接，第二桿頂端與多組拍打柱底端連接，多組拍打柱頂端與傾斜板頂緊，拍打柱為橡膠彈力材質。

技術研發人員：宋新軍
受保護的技術使用者：濱州市祥泰紡織有限公司
技術研發日：20240729
技術公布日：2025/4/28
