本技術涉及冰柜，具體為一種立式冰柜層架。

背景技術：

1、冰柜也叫冷柜，是以低溫保存食物等物品的設備，有家用和商用兩種區分，商用冰柜應用與餐廳、水吧、食品加工和商超等，冰柜在保存食物等物品時通常用層架分隔冰柜內的空間，根據層架的使用數量需求進行冰柜內部空間的劃分。

2、然而現在的立式冰柜在對物品進行低溫保存時，層架上會放置不同物品，相鄰上下層架之間會有一定的高度差，而下層的層架存放的物品高度不是很高時，上下層架之間的空間很容易造成浪費，且位于冰柜內部的物品拿取存在不方便的情況。

3、因此針對上述問題，我們提出一種立式冰柜內的層架結構。

技術實現思路

1、本實用新型的目的在于提供一種立式冰柜層架，以解決上述背景技術提出的的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種立式冰柜層架，包括冰柜主體，所述冰柜主體內壁固定安裝有兩組導軌，兩組所述導軌之間設置有層架，所述層架內部設置有多組等距分布的抽拉結構，所述層架與導軌之間設置有兩組高度調節裝置，所述導軌內部開設有豎直方向上的滑槽，所述滑槽內部開設有多組上下等距分布的卡槽。

3、作為本實用新型的進一步描述：所述抽拉結構包括抽拉塊，所述抽拉塊的兩側外壁固定安裝有滑塊，所述層架內部開設有供抽拉塊和滑塊滑入的抽拉槽和導向槽，所述抽拉塊正面側壁開設由把手槽。

4、作為本實用新型的進一步描述：所述高度調節裝置包括與層架滑動連接的連接桿，所述連接桿的直徑尺寸與滑槽的寬度尺寸適配，所述連接桿上固定安裝有兩組可插入卡槽的卡塊。

5、作為本實用新型的進一步描述：所述連接桿一端固定安裝有拉環，所述連接桿上還套設有復位彈簧，所述復位彈簧的兩端分別與拉環和層架固定連接。

6、作為本實用新型的進一步描述：所述冰柜主體內壁底部固定安裝有置放座，所述置放座上表面開設有多組等距分布的置放槽，所述置放槽截面呈半圓形。

7、作為本實用新型的進一步描述：所述冰柜主體正面側壁鉸接有柜門，所述柜門正面側壁固定安裝有把手。

8、與現有技術相比，本實用新型的有益效果是：

9、本實用新型通過在一種立式冰柜層架上設計抽拉結構和高度調節裝置，使用時，調整層架高度時，通過拉環拉動連接桿和卡塊，使卡塊退出卡槽，以解除層架與導軌的固定，之后沿導軌上下滑動層架，以調整各組層架之間的間距，提高對冰柜主體內部的空間利用率，當用戶需要拿取位于冰柜主體內部的物品時，可通過把手槽抽動抽拉塊，使抽拉塊沿層架向外滑動，以方便用戶拿取冰柜主體位于內部的物品。

技術特征：

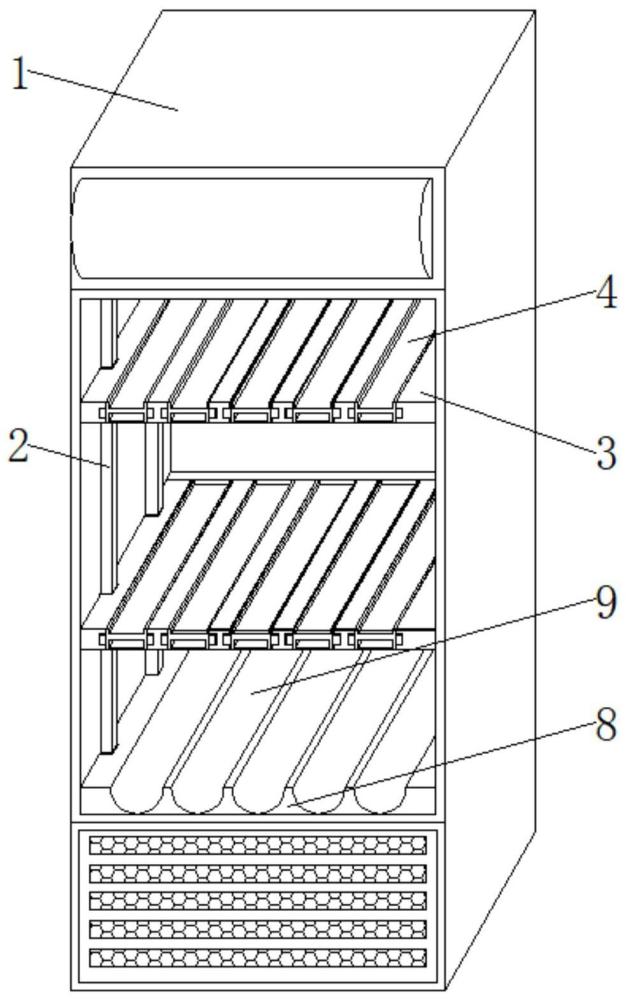

1.一種立式冰柜層架，包括冰柜主體(1)，其特征在于：所述冰柜主體(1)內壁固定安裝有兩組導軌(2)，兩組所述導軌(2)之間設置有層架(3)，所述層架(3)內部設置有多組等距分布的抽拉結構(4)，所述層架(3)與導軌(2)之間設置有兩組高度調節裝置(5)，所述導軌(2)內部開設有豎直方向上的滑槽(6)，所述滑槽(6)內部開設有多組上下等距分布的卡槽(7)。

2.根據權利要求1所述的一種立式冰柜層架，其特征在于：所述抽拉結構(4)包括抽拉塊(401)，所述抽拉塊(401)的兩側外壁固定安裝有滑塊(402)，所述層架(3)內部開設有供抽拉塊(401)和滑塊(402)滑入的抽拉槽和導向槽，所述抽拉塊(401)正面側壁開設由把手槽(403)。

3.根據權利要求1所述的一種立式冰柜層架，其特征在于：所述高度調節裝置(5)包括與層架(3)滑動連接的連接桿(501)，所述連接桿(501)的直徑尺寸與滑槽(6)的寬度尺寸適配，所述連接桿(501)上固定安裝有兩組可插入卡槽(7)的卡塊(502)。

4.根據權利要求3所述的一種立式冰柜層架，其特征在于：所述連接桿(501)一端固定安裝有拉環(503)，所述連接桿(501)上還套設有復位彈簧(504)，所述復位彈簧(504)的兩端分別與拉環(503)和層架(3)固定連接。

5.根據權利要求1所述的一種立式冰柜層架，其特征在于：所述冰柜主體(1)內壁底部固定安裝有置放座(8)，所述置放座(8)上表面開設有多組等距分布的置放槽(9)，所述置放槽(9)截面呈半圓形。

6.根據權利要求1所述的一種立式冰柜層架，其特征在于：所述冰柜主體(1)正面側壁鉸接有柜門(10)，所述柜門(10)正面側壁固定安裝有把手。

技術總結
本技術提出一種立式冰柜層架，包括冰柜主體，冰柜主體內壁固定安裝有兩組導軌，兩組導軌之間設置有層架，層架內部設置有多組等距分布的抽拉結構，層架與導軌之間設置有兩組高度調節裝置，導軌內部開設有豎直方向上的滑槽，滑槽內部開設有多組上下等距分布的卡槽。本技術通過設計抽拉結構和高度調節裝置，調整層架高度時，通過拉環拉動連接桿和卡塊，使卡塊退出卡槽，以解除層架與導軌的固定，之后沿導軌上下滑動層架，以調整各組層架之間的間距，提高對冰柜主體內部的空間利用率，當用戶需要拿取位于冰柜主體內部的物品時，可通過把手槽抽動抽拉塊，使抽拉塊沿層架向外滑動，以方便用戶拿取冰柜主體位于內部的物品。

技術研發人員：鄭媛麗,李忠行,劉金濤
受保護的技術使用者：河南冰熊冷鏈有限公司
技術研發日：20240424
技術公布日：2025/3/20
