本技術屬于制冷除濕的，尤其涉及一種制冷模組用冷凝件、半導體制冷模組及半導體除濕機。

背景技術：

1、半導體制冷模組是利用半導體材料p型和n型半導體之間的peltier效應來實現制冷除濕。當電流通過兩種半導體材料時，會產生熱量和冷量，當產生冷量一端與環境溫差較大時會將空氣中的水分子冷凝成水達到除濕的效果。

2、為了提升冷凝效果，目前會在半導體制冷片的冷端安裝冷凝件，通過冷凝件吸收半導體制冷片上的冷端低溫，并增大與氣流接觸面積使得氣流中的水分遇冷液化，但現有的冷凝件形狀規格不一，對于翅片式結構的冷凝件，翅片的結構設置會直接影響冷凝以及通風的效果。

技術實現思路

1、本實用新型的目的在于提供一種制冷模組用冷凝件，其通過多個冷凝翅片的合理布局設計，大大提高了冷凝以及通風的效果。

2、基于此，本實用新型提供一種制冷模組用冷凝件，包括冷凝基板以及若干設于冷凝基板上的冷凝翅片，所述冷凝基板的一側為用于與半導體制冷片冷端連接的連接側面，所述冷凝翅片設于與連接側面相對的另一側面上，所述冷凝翅片為從冷凝基板上側延伸至下側的片狀且朝背向連接側面方向延伸的片狀翅片，若干冷凝翅片沿冷凝基板的長度方向間隔平行設置，相鄰兩冷凝翅片之間的間距d為5.5mm至8mm。

3、如上所述的一種制冷模組用冷凝件，單片所述的冷凝翅片的厚度b為0.8mm至2mm。

4、如上所述的一種制冷模組用冷凝件，所述冷凝翅片朝背向連接側面方向延伸的寬度d為15mm至22mm。

5、如上所述的一種制冷模組用冷凝件，所述冷凝翅片的上端面和下端面分別向下傾斜。

6、如上所述的一種制冷模組用冷凝件，所述冷凝翅片傾斜的角度k為20°至45°。

7、如上所述的一種制冷模組用冷凝件，所述冷凝基板與所述冷凝翅片為一體成型。

8、本實用新型還提供了一種半導體制冷模組，包括半導體制冷片、設于半導體制冷片熱端上的散熱組件、所述半導體制冷片的冷端上設有上述的冷凝件。

9、如上所述的一種半導體制冷模組，所述散熱組件包括基座、銅管和散熱翅片，所述銅管包括導熱段和散熱段，所述導熱段固定于所述基座并形成用于貼合熱端的導熱表面，所述散熱段向遠離所述導熱段方向延伸，多片所述散熱翅片沿所述散熱段長度方向間隔設置；所述銅管內部為真空狀態且容置有冷媒，所述冷媒能夠吸熱后從液態變成氣態或散熱后從氣態變成液態。

10、如上所述的一種半導體制冷模組，所述銅管內設有毛細管結構。

11、本實用新型還提供了一種半導體除濕機，包括除濕機本體，所述除濕機本體內設有上述的半導體制冷模組。

12、實施本實用新型實施例，具有如下有益效果：

13、本實用新型提供了一種制冷模組用冷凝件，其為翅片式的結構，通過冷凝基板作為與半導體冷凝片接觸并將低溫傳遞到各個冷凝片上，使冷凝片與氣流接觸，氣流中的水分液化為水滴并附著在冷凝片上，而在使用中，氣流主要從冷凝翅片的間隙流過，本方案通過在冷凝基板上合理的布局設計多個冷凝翅片，且合理的間隔寬度，能夠保證冷凝翅片與氣流接觸的冷凝效果，方便冷凝水流出且對氣流的流動阻擋影響低。

技術特征：

1.一種制冷模組用冷凝件，其特征在于，包括冷凝基板（21）以及若干設于冷凝基板（21）上的冷凝翅片（22），所述冷凝基板（21）的一側為用于與半導體制冷片（1）冷端連接的連接側面，所述冷凝翅片（22）設于與連接側面相對的另一側面上，所述冷凝翅片（22）為從冷凝基板（21）上側延伸至下側的片狀且朝背向連接側面方向延伸的片狀翅片，若干冷凝翅片（22）沿冷凝基板（21）的長度方向間隔平行設置，相鄰兩冷凝翅片（22）之間的間距d為5.5mm至8mm。

2.根據權利要求1所述的一種制冷模組用冷凝件，其特征在于，單片所述的冷凝翅片（22）的厚度b為0.8mm至2mm。

3.根據權利要求1所述的一種制冷模組用冷凝件，其特征在于，所述冷凝翅片（22）朝背向連接側面方向延伸的寬度d為15mm至22mm。

4.根據權利要求1所述的一種制冷模組用冷凝件，其特征在于，所述冷凝翅片（22）的上端面和下端面分別向下傾斜。

5.根據權利要求4所述的一種制冷模組用冷凝件，其特征在于，所述冷凝翅片（22）傾斜的角度k為20°至45°。

6.根據權利要求1-5中任一項所述的一種制冷模組用冷凝件，其特征在于，所述冷凝基板（21）與所述冷凝翅片（22）為一體成型。

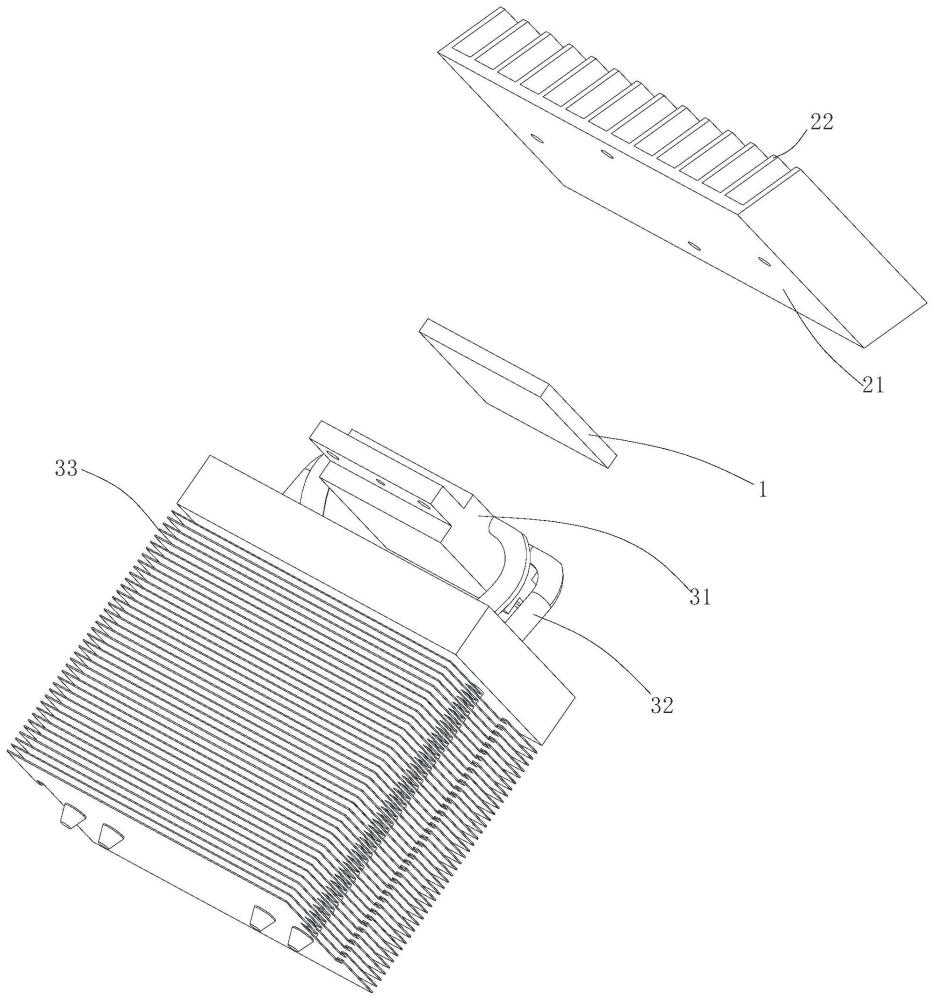

7.一種半導體制冷模組，其特征在于，包括半導體制冷片（1）、設于半導體制冷片（1）熱端上的散熱組件（3）、所述半導體制冷片（1）的冷端上設有如權利要求1-6中任一項所述的冷凝件。

8.根據權利要求7所述的一種半導體制冷模組，其特征在于，所述散熱組件（3）包括基座（31）、銅管（32）和散熱翅片（33），所述銅管（32）包括導熱段（321）和散熱段（322），所述導熱段（321）固定于所述基座（31）并形成用于貼合熱端的導熱表面（3211），所述散熱段（322）向遠離所述導熱段（321）方向延伸，多片所述散熱翅片（33）沿所述散熱段（322）長度方向間隔設置；所述銅管內部為真空狀態且容置有冷媒，所述冷媒能夠吸熱后從液態變成氣態或散熱后從氣態變成液態。

9.根據權利要求8所述的一種半導體制冷模組，其特征在于，所述銅管（32）內設有毛細結構。

10.一種半導體除濕機，其特征在于，包括除濕機本體，所述除濕機本體內設有如權利要求7-9中任一項所述的半導體制冷模組。

技術總結
本技術屬于制冷除濕的技術領域，尤其涉及一種制冷模組用冷凝件、半導體制冷模組及半導體除濕機。包括冷凝基板以及若干設于冷凝基板上的冷凝翅片，所述冷凝基板的一側為用于與半導體制冷片冷端連接的連接側面，所述冷凝翅片設于與連接側面相對的另一側面上，所述冷凝翅片為從冷凝基板上側延伸至下側的片狀且朝背向連接側面方向延伸的片狀翅片。其通過多個冷凝翅片的合理布局設計，大大提高了冷凝以及通風的效果。

技術研發人員：李毅生,張鑫焱
受保護的技術使用者：廣東英為拓科技有限公司
技術研發日：20240507
技術公布日：2025/4/28
