本技術涉及飼料生產冷卻裝置，具體地說，涉及一種飼料生產線中的冷卻裝置。

背景技術：

1、在現代畜牧業和飼料加工行業中，飼料的生產質量和效率是影響企業競爭力和經濟效益的關鍵因素，隨著科技的不斷進步和畜牧業的發展，飼料生產線的自動化、智能化水平不斷提高，對飼料生產過程中的各個環節都提出了更高的要求，其中，飼料冷卻作為飼料生產過程中的重要環節，其設備的性能和技術水平直接影響到飼料的質量和安全性。

2、在飼料生產過程中，會由于自身加熱制備、機械摩擦、擠壓等因素，產生一定的熱量，導致飼料溫度升高，高溫飼料不僅會影響飼料的口感和營養價值，還容易滋生細菌，影響飼料的安全性，此時，通常會在飼料生產線上配備高效、可靠的冷卻裝置，在飼料生產線上進行及時、有效的冷卻處理。

3、市場上的飼料生產的冷卻裝置在使用時，一般是直接利用風機工作實現進行散熱操作的，該類的散熱操作會造成熱量直接向外排出至空氣中，不僅造成車間內的溫度升高，同時該部分熱量也被浪費，缺少能夠?qū)υ摬糠譄崃窟M行回收的組件，不利于提高熱能源利用率，給使用者帶來不便。鑒于此，我們提出了一種飼料生產線中的冷卻裝置。

技術實現思路

1、本實用新型的目的在于提供一種飼料生產線中的冷卻裝置，以解決上述背景技術中提出的缺陷。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種飼料生產線中的冷卻裝置，包括支撐架和設置在支撐架上的輸送帶，所述支撐架的頂部固定安裝有收集箱，所述收集箱的左右兩端部均固定安裝有端板，所述端板上固定安裝有第一風機，所述收集箱的左右兩側內壁之間固定安裝有水平板，所述水平板的底面固定安裝有前后兩組均呈豎直狀設置的撥開桿，所述收集箱的頂部固定安裝有收集罩，所述收集罩的頂部固定安裝有出風管，所述出風管的底端管體內壁上固定安裝有第二風機，所述出風管的一側設置有輸送泵，所述輸送泵的出水端固定安裝有輸送管，所述輸送管的末端固定安裝有螺旋換熱管，所述螺旋換熱管位于所述出風管內，所述螺旋換熱管的出水端固定安裝有出水管。

4、優選的，所述第一風機用于朝著所述收集箱內進行吹風操作，所述第二風機用于將熱空氣輸送至出風管內。

5、優選的，所述螺旋換熱管呈螺旋狀，所述螺旋換熱管用于換熱操作。

6、優選的，前后兩組所述撥開桿錯位設置，用于對飼料進行撥開操作。

7、優選的，所述輸送泵的進水端固定安裝有抽吸管，所述抽吸管用于通水操作。

8、優選的，所述支撐架的左右兩側板體之間轉動連接有前后兩個相互對稱的捋平輥，所述捋平輥位于所述輸送帶的上方，所述捋平輥用于飼料的捋平操作。

9、優選的，所述收集箱的中間位置處的前后兩側內壁之間固定安裝有弧形板，所述弧形板的截面呈“人”字形，所述弧形板用于空氣順著弧形板部位向上流動。

10、優選的，所述弧形板上設置有左右兩個相互對稱的弧形面，所述弧形面用于促進空氣向上流動。

11、與現有技術相比，本實用新型的有益效果是：

12、1、本實用新型通過設置的撥開桿，能夠?qū)崿F(xiàn)將輸送帶上輸送的飼料進行撥開操作，避免多數的飼料堆積在一起，另外通過設置第一風機和第二風機，能夠進行散熱操作，另外通過設置的收集箱、收集罩、出風管和螺旋換熱管等組件，能夠利用螺旋換熱管內通入水進行換熱操作，達到對排出的熱空氣進行換熱的效果，提高熱能源利用率。

13、2、本實用新型通過設置的捋平輥，能夠?qū)斔蛶陷斔偷娘暳线M行捋平操作，另外，通過設置的弧形板，使第一風機工作吹風實現將熱量吹向出風管部位被第二風機繼續向外輸送更加順利。

技術特征：

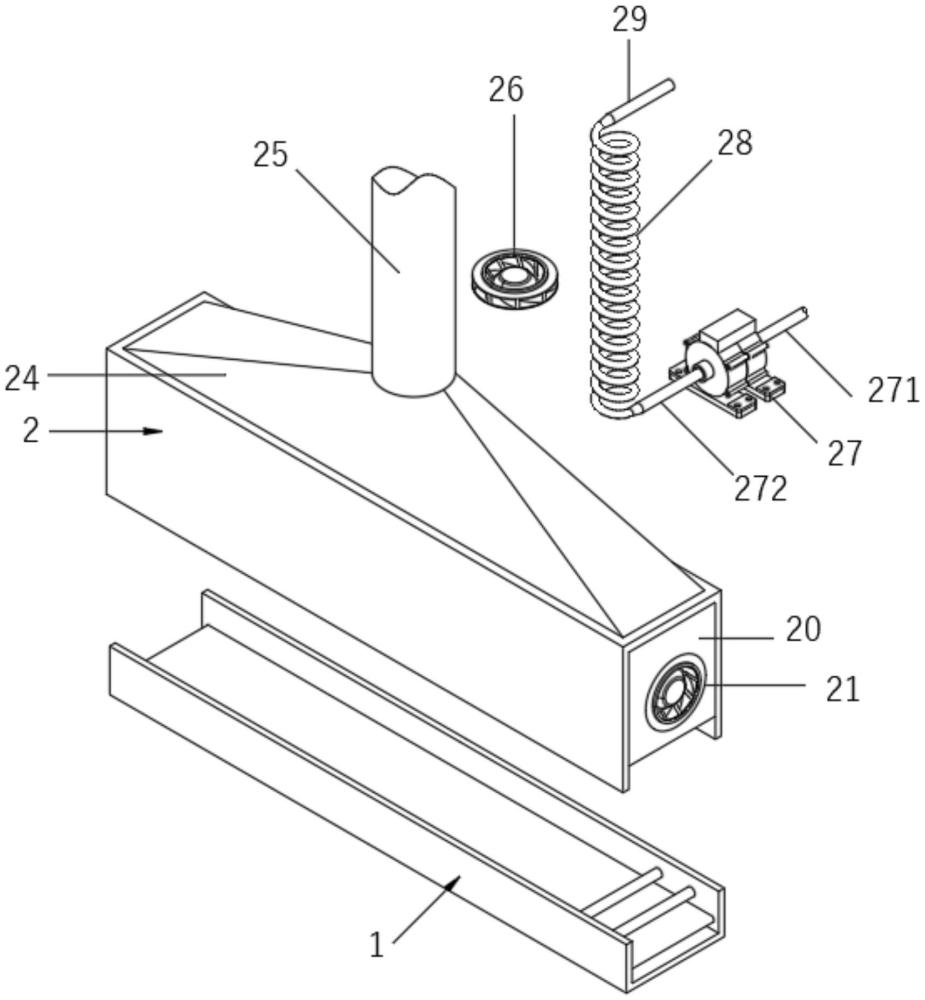

1.一種飼料生產線中的冷卻裝置，包括支撐架(1)和設置在支撐架(1)上的輸送帶(10)，其特征在于：所述支撐架(1)的頂部固定安裝有收集箱(2)，所述收集箱(2)的左右兩端部均固定安裝有端板(20)，所述端板(20)上固定安裝有第一風機(21)，所述收集箱(2)的左右兩側內壁之間固定安裝有水平板(23)，所述水平板(23)的底面固定安裝有前后兩組均呈豎直狀設置的撥開桿(231)，所述收集箱(2)的頂部固定安裝有收集罩(24)，所述收集罩(24)的頂部固定安裝有出風管(25)，所述出風管(25)的底端管體內壁上固定安裝有第二風機(26)，所述出風管(25)的一側設置有輸送泵(27)，所述輸送泵(27)的出水端固定安裝有輸送管(272)，所述輸送管(272)的末端固定安裝有螺旋換熱管(28)，所述螺旋換熱管(28)位于所述出風管(25)內，所述螺旋換熱管(28)的出水端固定安裝有出水管(29)。

2.根據權利要求1所述的飼料生產線中的冷卻裝置，其特征在于：所述第一風機(21)用于朝著所述收集箱(2)內進行吹風操作，所述第二風機(26)用于將熱空氣輸送至出風管(25)內。

3.根據權利要求1所述的飼料生產線中的冷卻裝置，其特征在于：所述螺旋換熱管(28)呈螺旋狀，所述螺旋換熱管(28)用于換熱操作。

4.根據權利要求1所述的飼料生產線中的冷卻裝置，其特征在于：前后兩組所述撥開桿(231)錯位設置，用于對飼料進行撥開操作。

5.根據權利要求1所述的飼料生產線中的冷卻裝置，其特征在于：所述輸送泵(27)的進水端固定安裝有抽吸管(271)，所述抽吸管(271)用于通水操作。

6.根據權利要求1所述的飼料生產線中的冷卻裝置，其特征在于：所述支撐架(1)的左右兩側板體之間轉動連接有前后兩個相互對稱的捋平輥(11)，所述捋平輥(11)位于所述輸送帶(10)的上方，所述捋平輥(11)用于飼料的捋平操作。

7.根據權利要求1所述的飼料生產線中的冷卻裝置，其特征在于：所述收集箱(2)的中間位置處的前后兩側內壁之間固定安裝有弧形板(22)，所述弧形板(22)的截面呈“人”字形，所述弧形板(22)用于空氣順著弧形板(22)部位向上流動。

8.根據權利要求7所述的飼料生產線中的冷卻裝置，其特征在于：所述弧形板(22)上設置有左右兩個相互對稱的弧形面(221)，所述弧形面(221)用于促進空氣向上流動。

技術總結
本技術涉及飼料生產冷卻裝置技術領域，具體地說，涉及一種飼料生產線中的冷卻裝置，包括支撐架和設置在支撐架上的輸送帶，支撐架的頂部固定安裝有收集箱，收集箱的左右兩端部均固定安裝有端板，端板上固定安裝有第一風機，收集箱的左右兩側內壁之間固定安裝有水平板，水平板的底面固定安裝有撥開桿，收集箱的頂部固定安裝有收集罩，收集罩的頂部固定安裝有出風管，出風管的底端管體內壁上固定安裝有第二風機，出風管的一側設置有輸送泵，輸送泵的出水端固定安裝有輸送管，輸送管的末端固定安裝有螺旋換熱管，螺旋換熱管的出水端固定安裝有出水管。本技術便于進行降溫冷卻和熱回收利用操作，方便使用。

技術研發人員：李和洲,計喬平,王紅琴,龍永興,徐濤,劉玉明
受保護的技術使用者：云南牧道生物技術有限公司
技術研發日：20240628
技術公布日：2025/4/28
