本技術涉及制冷設備，特別涉及一種冰箱。

背景技術：

1、冰箱是一種利用制冷劑相變產生低溫環境進行存儲食材的容器，是人們居家生活不可或缺的家用電器之一。隨著人們生活水平的提高，對冰箱的要求也越來越高。

2、在相關的冰箱中，冰箱通常包括箱體和箱門，箱體內形成有儲藏間室。箱門設于箱體的前側，箱門用于啟閉儲藏間室。冰箱中通常還設有真空保鮮模塊，用于對食材進行真空保鮮。

3、現有的冰箱行業中，真空保鮮模塊通常為真空抽屜和真空保鮮盒。真空抽屜通常布置在箱體內部，其需要占用儲藏間室的空間，且成本較高。真空保鮮盒通常布置在箱門上，但真空保鮮盒的存儲空間較小，擴大空間之后結構強度不足。

技術實現思路

1、本實用新型的目的在于提供一種冰箱，以優化冰箱中的真空保鮮結構，提高真空保鮮的空間。

2、本實用新型的目的還可以是提供一種冰箱，以優化冰箱中的真空保鮮結構，提高真空保鮮模塊的結構強度。

3、為解決上述技術問題，本實用新型采用如下技術方案：

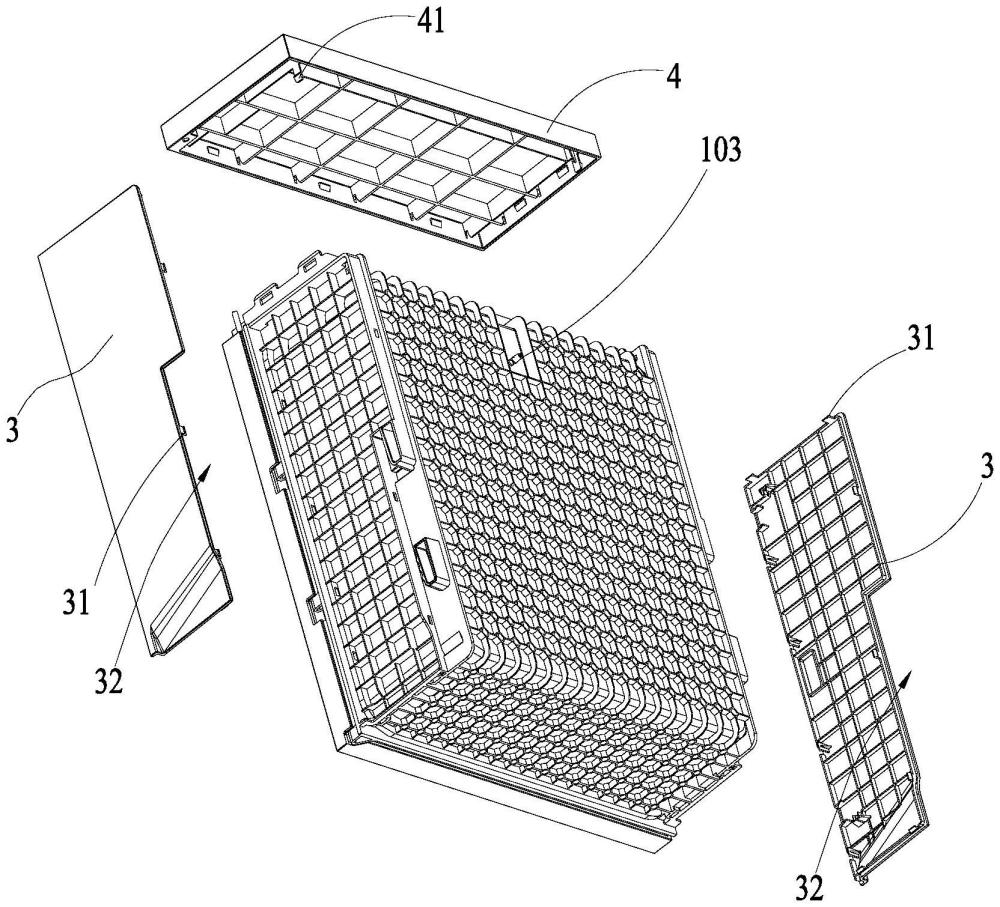

4、根據本實用新型的一個方面，本實用新型提供一種冰箱，該冰箱包括：箱體，其形成冰箱外部的外殼，所述箱體內設有儲藏室；箱門，設于所述箱體的前側，所述箱門用于打開或關閉所述儲藏室；真空柜，設于所述箱門的內側，所述真空柜內設有儲物腔；在所述箱門關閉時，所述真空柜能夠布置于所述儲藏室內；抽真空組件，設于所述箱門內，所述抽真空組件與所述儲物腔相連，所述抽真空組件用于對所述儲物腔抽真空；其中，所述真空柜包括：柜體，設于所述箱門的內側，所述儲物腔形成于所述柜體內部；所述柜體的外側壁上凸設有加強筋；柜門，轉動連接在所述柜體的前側，所述柜門用于打開或關閉所述儲物腔；側板，設于所述柜體的外側壁上，并覆蓋在所述柜體的側壁上的所述加強筋上。

5、本申請一些實施例中，所述柜體的左右兩外側壁上分別凸設有所述加強筋；所述側板設有兩個，兩個所述側板分別設于所述柜體的左右外側壁上，兩個所述側板分別覆蓋在所述柜體的左右側壁上的所述加強筋上。

6、本申請一些實施例中，所述柜體的左右兩側壁上分別凸設有卡緊塊，所述卡緊塊設于所述加強筋所在區域外；所述側板上開設有缺位區，所述卡緊塊位于所述缺位區并外露于所述側板；所述箱門的內側壁上凸設有呈左右間隔布置的兩個膽筋；所述柜體能夠通過所述卡緊塊固定在所述膽筋上，并設于兩個所述膽筋之間的區域中；當所述柜體固定在兩個所述膽筋之間時，所述膽筋能夠覆蓋所述缺位區和所述卡緊塊。

7、本申請一些實施例中，所述膽筋的面向所述柜體的側壁上凸設有支撐塊，所述支撐塊與所述箱門的內側壁之間形成有限位卡槽；所述卡緊塊能夠插接并固定在所述限位卡槽內。

8、本申請一些實施例中，所述箱門的內側壁上凸設有支撐臺，所述支撐臺沿橫向延伸布置，所述支撐臺的橫向的兩端分別與一所述膽筋相連；當所述柜體固定在兩個所述膽筋之間時，所述柜體的底部能夠支撐在所述支撐臺上。

9、本申請一些實施例中，所述柜體的底面上設有加強筋；當所述柜體固定在兩個所述膽筋之間時，所述支撐臺能夠覆蓋所述柜體的底面上的部分或全部加強筋。

10、本申請一些實施例中，所述柜體的頂壁外側設有加強筋；所述真空柜包括頂蓋，所述頂蓋覆蓋在所述柜體的頂壁外側的加強筋上。

11、本申請一些實施例中，所述柜門的頂部凸設有向上延伸布置的轉軸件，所述轉軸件布置于所述柜門的轉動軸線上；所述頂蓋的底面上開設有轉軸孔；所述轉軸件可拆卸地插設于所述轉軸孔內；當所述柜門相對所述柜體轉動時，所述轉軸件能夠在所述轉軸孔內轉動。

12、本申請一些實施例中，所述柜門的頂部凹設有轉軸槽，所述轉軸槽布置于所述柜門的轉動軸線上；所述轉軸件的下端可拆卸地插接固定在所述轉軸槽內，以使所述轉軸件與所述門體能夠同步轉動。

13、本申請一些實施例中，所述柜體的前側壁上凸設有轉動座，所述轉動座設于所述儲物腔的一側；所述柜門的一側邊沿處凹設有與所述轉動座相對布置的避位槽，所述轉動座可轉動地連接于所述避位槽內。

14、本申請一些實施例中，所述轉動座的頂面上凸設有向上延伸布置的轉動柱；所述避位槽的頂側槽壁上開設有轉動腔；當所述轉動座設于所述避位槽內時，所述轉動柱能夠可轉動地伸入布置于所述轉動腔內。

15、本申請一些實施例中，所述柜體的背面設有加強筋；當所述柜體設于所述箱門的內側時，所述柜體背面的加強筋能夠隱藏在所述柜體的背面與所述箱門的內側壁之間。

16、本實用新型實施例具有如下優點和積極效果：

17、本實用新型實施例的冰箱中，在冰箱箱門的內側布置真空柜，可以利用箱門內的抽真空組件對真空柜內的儲物腔抽真空，進而實現真空保鮮功能，無需占用箱體的儲藏室內的空間。真空柜包括柜體和柜門，儲物腔形成于柜體內部，可以形成較大的存儲空間。利用柜體外側壁上的加強筋，加強柜體側壁的結構強度。在對柜體內部的儲物腔抽真空時，有利于保持真空柜的整體形狀，防止真空柜變形。利用側板覆蓋在柜體的外側壁上，并覆蓋柜體的側壁上的加強筋上，進而可以保持真空柜的外觀美觀。

技術特征：

1.一種冰箱，其特征在于，包括：

2.如權利要求1所述的冰箱，其特征在于，所述柜體的左右兩外側壁上分別凸設有所述加強筋；

3.如權利要求1所述的冰箱，其特征在于，所述柜體的左右兩側壁上分別凸設有卡緊塊，所述卡緊塊設于所述加強筋所在區域外；

4.如權利要求3所述的冰箱，其特征在于，所述膽筋的面向所述柜體的側壁上凸設有支撐塊，所述支撐塊與所述箱門的內側壁之間形成有限位卡槽；

5.如權利要求3所述的冰箱，其特征在于，所述箱門的內側壁上凸設有支撐臺，所述支撐臺沿橫向延伸布置，所述支撐臺的橫向的兩端分別與一所述膽筋相連；

6.如權利要求5所述的冰箱，其特征在于，所述柜體的底面上設有加強筋；

7.如權利要求1所述的冰箱，其特征在于，所述柜體的頂壁外側設有加強筋；所述真空柜包括頂蓋，所述頂蓋覆蓋在所述柜體的頂壁外側的加強筋上。

8.如權利要求7所述的冰箱，其特征在于，所述柜門的頂部凸設有向上延伸布置的轉軸件，所述轉軸件布置于所述柜門的轉動軸線上；

9.如權利要求8所述的冰箱，其特征在于，所述柜門的頂部凹設有轉軸槽，所述轉軸槽布置于所述柜門的轉動軸線上；

10.如權利要求1所述的冰箱，其特征在于，所述柜體的背面設有加強筋；

技術總結
本技術涉及一種冰箱，該冰箱包括真空柜，抽真空組件，用于對真空柜內抽真空，進而實現真空保鮮功能，無需占用箱體的儲藏室內的空間；真空柜包括：柜體，柜體內部形成儲物腔，柜體的外側壁上凸設有加強筋；柜門，用于打開或關閉儲物腔；側板，設于柜體的外側壁上，且覆蓋在柜體的外側壁上的加強筋上。本方案利用加強筋可以加強柜體側壁的結構強度，在對柜體內部的儲物腔抽真空時，有利于保持真空柜的整體形狀。利用側板覆蓋在柜體的側壁上的加強筋上，防止真空柜變形進而可以保持真空柜的外觀美觀。

技術研發人員：李月振,何超梅,李龍軍,付婧
受保護的技術使用者：海信容聲（廣東）冰箱有限公司
技術研發日：20240628
技術公布日：2025/4/28
