本技術涉及蔬菜加工，尤其涉及一種生制品蔬菜用速凍設備。

背景技術：

1、一般的冷庫為建筑房屋建設而成，無法進行移動，然而冷凍食品的使用一般與冷庫不在同一位置，給使用帶來不便，并且運輸過程中容易導致冷凍蔬菜發生融化的情況，反復的冷凍與解凍容易導致蔬菜的品質變差，給使用帶來不便。

2、在現有專利技術cn212109134u可移動式速凍庫中記載了包括箱體，箱體底部的右側壁并位于靠前的位置固定連接有移動滾輪，箱體的右側壁通過合頁轉動連接有密封門。該可移動式速凍庫，通過將支撐架向上進行傾斜，使儲物籃保持緊靠箱體的后側內壁，防止在移動的過程中儲物籃發生晃動導致掉落，設置v形凹槽與v形凸起提高了儲物籃在支撐板表面時的穩定性，防止移動過程中相鄰儲物籃相互碰撞導致蔬菜品質下降，設置液體制冷設備、水泵、冷氣制備設備、制冷液傳輸管和支撐架之間的配合，對冷凍倉內部進行制冷，對儲物籃的上下同時進行制冷，提高了制冷的效果和制冷的速率，從而防止蔬菜發生變質，提高了蔬菜的品質。

3、但是在實際使用過程中，由于儲物籃放置在支撐架上，并使儲物籃位于遠離封閉門的一側，從而在取出儲物籃時十分的不便，無法滿足使用需求。

技術實現思路

1、本實用新型的目的在于提供一種生制品蔬菜用速凍設備，解決了在實際使用過程中，由于儲物籃放置在支撐架上，并使儲物籃位于遠離封閉門的一側，從而在取出儲物籃時十分的不便，無法滿足使用需求的問題。

2、為實現上述目的，本實用新型提供了一種生制品蔬菜用速凍設備，包括柜體、制冷裝置和放置組件，所述制冷裝置安裝在所述柜體的內部，所述放置組件包括安裝架、滑動構件、移動板、放置板和移動構件，所述安裝架與所述柜體固定連接，并位于所述柜體靠近所述制冷裝置的一側，所述移動板與所述安裝架通過所述滑動構件連接，所述滑動構件支撐所述移動板，所述放置板與所述移動板固定連接，并位于所述移動板靠近所述安裝架的一側，所述移動構件安裝在所述移動板上，所述移動構件驅動所述移動板移動。

3、其中，所述放置組件還包括橫桿，所述橫桿與所述放置板固定連接，并位于所述放置板遠離所述移動板的一側。

4、其中，所述滑動構件包括滑動塊和固定塊，所述滑動塊與所述移動板固定連接，并位于所述移動板靠近所述安裝架的一側，且與所述安裝架抵接；所述固定塊與所述安裝架固定連接，并位于所述安裝架靠近所述移動板的一側，且與所述移動板抵接。

5、其中，所述移動構件包括連接板和拉環，所述連接板與所述移動板固定連接，并位于所述連接板遠離所述滑動塊的一側；所述拉環與所述連接板固定連接，并位于所述連接板遠離所述移動板的一側。

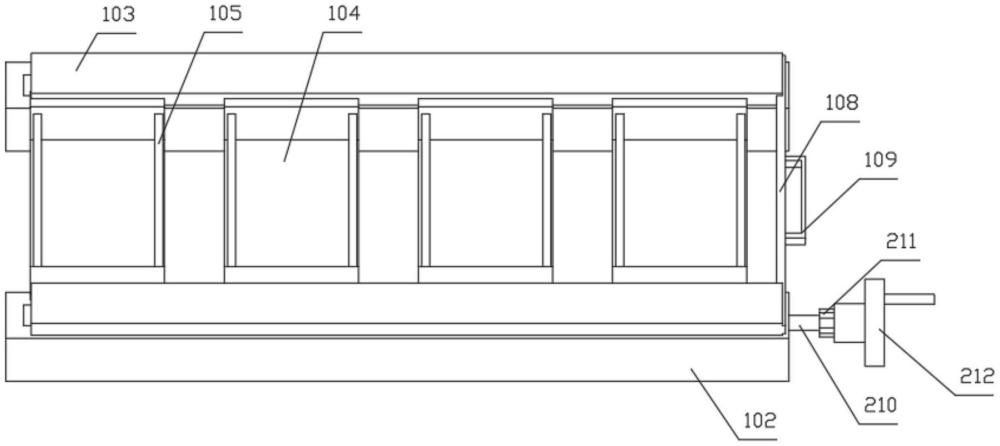

6、其中，所述放置組件還包括螺紋桿、轉動塊和手搖塊，所述螺紋桿與所述安裝架轉動連接，并位于所述安裝架靠近所述滑動塊的一側，且與所述滑動塊連接；所述轉動塊與所述螺紋桿固定連接，并位于所述螺紋桿遠離所述轉動塊的一側；所述手搖塊與所述轉動塊拆卸連接，并位于所述轉動塊遠離所述螺紋桿的一端。

7、本實用新型的一種生制品蔬菜用速凍設備，所述安裝架通過多個螺栓固定在所述柜體的內部，所述移動板通過所述滑動構件安裝在所述安裝架上，通過所述滑動構件使所述移動板能夠在所述安裝架上移動，從而使所述移動板能夠滑出所述柜體，所述放置板通過螺栓安裝在所述移動板上，通過所述放置板放置盛有蔬菜的儲物籃，所述移動構件安裝在所述移動板上，通過所述驅動構件驅動所述移動板進行移動，從而使所述放置板移出所述柜體，從而實現了更加便捷的將儲物籃從冷凍倉中取出來，從而提高了工作效率，滿足了使用需求。

技術特征：

1.一種生制品蔬菜用速凍設備，包括柜體和制冷裝置，所述制冷裝置安裝在所述柜體的內部，其特征在于，

2.如權利要求1所述的生制品蔬菜用速凍設備，其特征在于，

3.如權利要求1所述的生制品蔬菜用速凍設備，其特征在于，

4.如權利要求3所述的生制品蔬菜用速凍設備，其特征在于，

5.如權利要求3所述的生制品蔬菜用速凍設備，其特征在于，

技術總結
本技術涉及蔬菜加工技術領域，具體涉及一種生制品蔬菜用速凍設備，包括柜體、制冷裝置和放置組件，制冷裝置安裝在柜體的內部，放置組件包括安裝架、滑動構件、移動板、放置板和移動構件，安裝架與柜體固定連接，并位于柜體靠近制冷裝置的一側，移動板與安裝架通過滑動構件連接，滑動構件支撐移動板，放置板與移動板固定連接，并位于移動板靠近安裝架的一側，移動構件安裝在移動板上，移動構件驅動移動板移動，獲得了更加便捷的將儲物籃從冷凍倉中取出來，從而提高了工作效率，滿足了使用需求。

技術研發人員：吳先六,高強,陳學波
受保護的技術使用者：重慶上口佳農業開發有限公司
技術研發日：20240618
技術公布日：2025/4/28
