本發明涉及熱泵系統，尤其涉及熱泵系統的控制方法、熱泵系統和存儲介質。

背景技術：

1、熱泵系統除了利用能量調節室內環境以外，還會設置水箱等儲能裝置，為其他需求提供所需能量，熱泵系統在同時具有室內制冷需求和儲能裝置的儲能需求時，目前為了保證室內制冷效果室外換熱器一般是固定地處于冷凝狀態，這容易導致儲能裝置的儲熱效率不足，影響熱泵系統制冷過程中的儲熱效果。

技術實現思路

1、本發明的主要目的在于提供一種熱泵系統的控制方法、熱泵系統以及存儲介質，旨在保證室內制冷效果的基礎上提高儲能裝置儲熱效果的同時提高系統運行可靠性。

2、為實現上述目的，本發明提供一種熱泵系統的控制方法，所述熱泵系統包括冷媒主路和與所述冷媒主路連接的冷媒支路，所述冷媒主路包括室內機和室外換熱器，所述冷媒支路包括儲能裝置，所述熱泵系統的控制方法包括以下步驟：

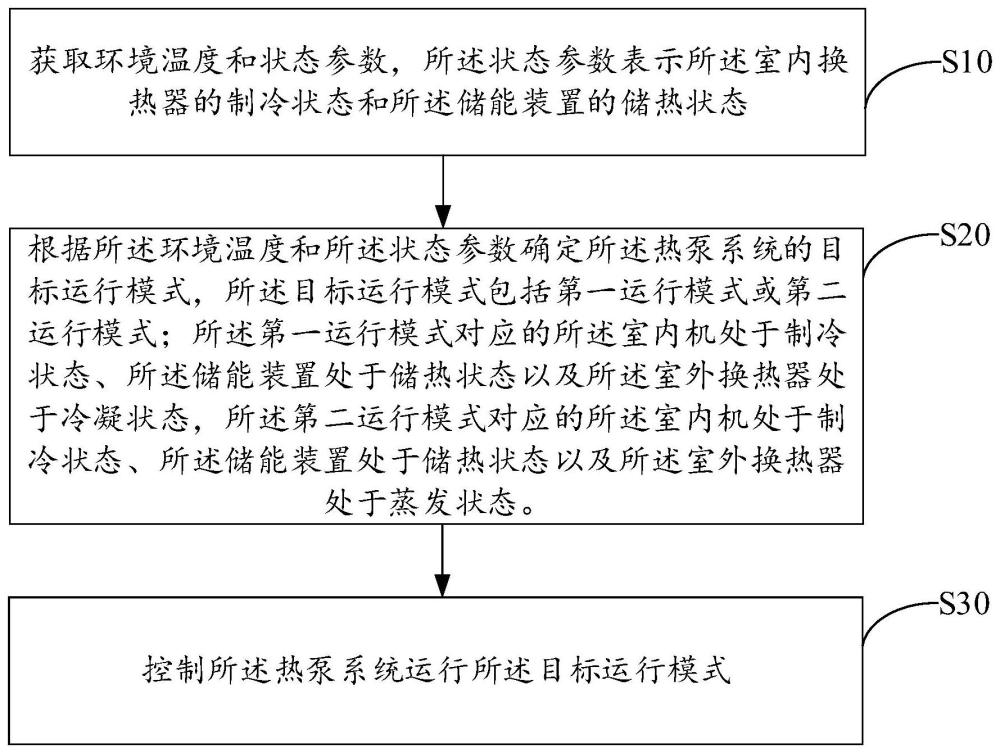

3、獲取環境溫度和狀態參數，所述狀態參數表示所述室內機的制冷狀態和所述儲能裝置的儲熱狀態；

4、根據所述環境溫度和所述狀態參數確定所述熱泵系統的目標運行模式；

5、控制所述熱泵系統運行所述目標運行模式；

6、其中，所述目標運行模式包括第一運行模式或第二運行模式，所述第一運行模式對應的所述室內機處于制冷狀態、所述儲能裝置處于儲熱狀態以及所述室外換熱器處于冷凝狀態，所述第二運行模式對應的所述室內機處于制冷狀態、所述儲能裝置處于儲熱狀態以及所述室外換熱器處于蒸發狀態。

7、可選地，所述根據所述環境溫度和所述狀態參數確定所述熱泵系統的目標運行模式的步驟包括：

8、當所述環境溫度小于或等于第一預設環境溫度時，確定所述第一運行模式為所述目標運行模式；

9、當所述環境溫度大于第二預設環境溫度時，根據所述狀態參數在確定所述熱泵系統的所述目標運行模式；

10、其中，所述第二預設環境溫度大于或等于所述第一預設環境溫度。

11、可選地，所述第二預設環境溫度大于所述第一預設環境溫度，所述獲取環境溫度和狀態參數的步驟之后，還包括：

12、當所述環境溫度大于所述第一預設環境溫度且小于所述第二預設環境溫度時，控制所述熱泵系統維持當前運行模式運行。

13、可選地，所述根據所述狀態參數確定所述熱泵系統的所述目標運行模式的步驟包括：

14、當所述狀態參數滿足第一預設條件時，確定所述第一運行模式為所述目標運行模式；

15、其中，所述第一預設條件包括下列條件中至少一個：

16、所述儲能裝置的儲能介質溫度大于或等于第一預設介質溫度；

17、所述熱泵系統的冷凝溫度大于或等于所述預設溫度；

18、所述熱泵系統的能需比大于或等于所述預設比值，所述能需比為所述室內機的能需與所述儲能裝置的能需的比值。

19、可選地，所述根據所述狀態參數確定所述熱泵系統的所述目標運行模式的步驟包括：

20、當所述狀態參數滿足第二預設條件時，確定所述第二運行模式為所述目標運行模式；

21、其中，所述第二預設條件包括下列條件中至少一個：

22、所述儲能裝置的儲能介質溫度小于第二預設介質溫度；

23、所述熱泵系統的冷凝溫度小于預設溫度；

24、所述熱泵系統的能需比小于預設比值，所述能需比為所述室內機的能需與所述儲能裝置的能需的比值。

25、可選地，獲取所述狀態參數的步驟包括：

26、獲取所述室內機的第一能需值，獲取所述儲能裝置的第二能需值；

27、根據所述第一能需值與所述第二能需值的比值確定能需比，所述狀態參數包括所述能需比。

28、可選地，所述獲取所述室內機的第一能需值的步驟包括：

29、獲取所述室內空間的室內溫度、所述室內機的機型以及所述室內機中室內風機的轉速；

30、根據所述室內溫度、所述機型以及所述轉速確定所述第一能需值。

31、可選地，所述獲取所述儲能裝置的第二能需值的步驟包括：

32、獲取所述儲能裝置的儲能介質溫度、所述熱泵系統對應的室外環境溫度以及所述儲能裝置的額定能需值；

33、根據所述儲能介質溫度和所述室外環境溫度確定能需修正值；

34、根據所述能需修正值和所述儲能裝置的額定能需值確定所述第二能需值。

35、可選地，獲取所述儲能裝置的額定能需值的步驟包括：

36、獲取所述儲能裝置內用于存儲儲能介質的容積；

37、根據所述容積確定所述額定能需值。

38、可選地，所述室內機包括室內換熱器和第一節流裝置，所述冷媒主路還包括壓縮機、換向組件以及第二節流裝置，所述室內換熱器、所述第一節流裝置、所述第二節流裝置以及所述室外換熱器依次連通，所述室內換熱器、所述室外換熱器、所述壓縮機的排氣口、所述壓縮機的回氣口均與所述換向組件連接，所述第一節流裝置與所述第二節流裝置之間的管路與所述冷媒支路的一端連通，所述冷媒支路的另一端與所述換向組件或所述壓縮機的排氣口連通，所述控制所述熱泵系統運行所述目標運行模式的步驟包括：

39、當所述目標運行模式為所述第一運行模式時，控制所述換向組件運行以使所述室外換熱器和所述儲能裝置均與所述排氣口連通、且所述室內換熱器與所述回氣口連通；

40、當所述目標運行模式為所述第二運行模式時，控制所述換向組件運行以使所述室內換熱器和所述室外換熱器均與所述回氣口連通、且所述儲能裝置與所述排氣口連通。

41、可選地，所述換向組件包括第一換向閥、第二換向閥以及切換閥，所述排氣口、所述回氣口與所述室內換熱器均與所述第一換向閥連通，所述排氣口、所述回氣口以及所述室外換熱器均與所述第二換向閥連通，所述排氣口、所述回氣口以及所述冷媒支路均與所述切換閥連通，所述當所述目標運行模式為所述第一運行模式時，控制所述換向組件運行以使所述室外換熱器和所述儲能裝置均與所述排氣口連通、且所述室內換熱器與所述回氣口連通的步驟包括：

42、當所述目標運行模式為所述第一運行模式時，控制所述第一換向閥以第一閥位運行以使所述回氣口與所述室內換熱器連通，控制所述第二換向閥以第三閥位運行以使所述排氣口與所述室外換熱器連通，控制所述切換閥以第二切換狀態運行以使所述排氣口與所述儲能裝置連通；

43、所述當所述目標運行模式為所述第二運行模式時，控制所述換向組件運行以使所述室內換熱器和所述室外換熱器均與所述回氣口連通、且所述儲能裝置與所述排氣口連通的步驟包括：

44、當所述目標運行模式為所述第二運行模式時，控制所述第一換向閥以第一閥位運行以使所述回氣口與所述室內換熱器連通，控制所述第二換向閥第四閥位運行以使所述回氣口與所述室外換熱器連通，控制所述切換閥以第二切換狀態運行以使所述排氣口與所述儲能裝置連通。

45、此外，為了實現上述目的，本技術還提出一種熱泵系統，所述熱泵系統包括控制裝置、冷媒主路和與所述冷媒主路連接的冷媒支路，所述冷媒主路包括室內換熱器和室外換熱器，所述冷媒支路包括儲能裝置；

46、所述控制裝置包括：存儲器、處理器及存儲在所述存儲器上并可在所述處理器上運行的熱泵系統的控制程序，所述熱泵系統的控制程序被所述處理器執行時實現如上任一項所述的熱泵系統的控制方法的步驟。

47、此外，為了實現上述目的，本技術還提出一種存儲介質，所述存儲介質上存儲有熱泵系統的控制程序，所述熱泵系統的控制程序被處理器執行時實現如上任一項所述的熱泵系統的控制方法的步驟。

48、本發明提出的一種熱泵系統的控制方法，該方法結合環境溫度和表征室內換熱器的制冷狀態和儲能裝置的儲熱狀態的狀態參數來確定熱泵系統運行的目標運行模式，其中室外換熱器不再固定地處于冷凝狀態，而是可以在冷凝狀態和蒸發狀態之間切換，室外換熱器處于蒸發狀態時可增加熱泵系統從環境吸收的熱量以提高儲能裝置的儲熱效率，基于此，在室內制冷和儲能裝置儲熱的過程中室外換熱器可適應于制冷需求、儲熱需求以及當前環境下運行時的可靠風險在冷凝狀態和蒸發狀態之間切換，有效保證室內制冷效果的基礎上提高儲能裝置儲熱效果的同時提高系統運行可靠性。
